公布日：2023.10.17

申請日：2023.08.22

分類號：B29C41/04(2006.01)I;B29C41/34(2006.01)I;B29C41/46(2006.01)I;B29C41/38(2006.01)I

摘要

本發明涉及一種組合式一體化污水處理罐的制備方法，包括步驟：組合安裝模具，向模具中加入污水處理罐原料粉末，在烘箱中邊加熱邊旋轉，冷卻得到直罐體和帶封頭罐體，組合直罐體和帶封頭罐體。本發明的有益效果是：在需要制備不同規格的罐體時，按需選取封頭段模具、直段模具和法蘭封板模具進行組合，再滾塑制備所需污水罐體；這樣不僅能夠應對市場對于不同大小的污水處理罐體的需求，子模具可拆卸，能靈活搭配，同等規格的產品，本發明所需滾塑模具的成本約是吹塑、注塑模具成本的1/3到1/4；本發明制備的污水罐體邊緣強度好，中空且不存在縫隙，能夠全密封；滾塑可以實現產品邊緣的厚度超過5毫米，能夠徹底解決中空產品邊緣較薄的問題。

權利要求書

1.一種組合式一體化污水處理罐的制備方法，其特征在于，包括以下步驟：步驟1、根據不同的污水處理量，將至少一個直段模具（9）、法蘭封板模具（8）在模具安裝架上組合安裝成直罐體模具；步驟2、將設定重量的污水處理罐原料粉末從加料口加入直罐體模具內；通過螺栓和夾具固定好直罐體模具；步驟3、通過旋轉臂將直罐體模具送入烘箱內；步驟4、烘箱在230～300℃對直罐體模具進行加熱的同時，旋轉臂不斷帶動直罐體模具旋轉，污水處理罐原料粉末逐步熔化為液態，經旋轉離心力均勻附著在直罐體模具內表面；步驟5、加熱至設定時長后，旋轉臂繼續旋轉并移動到冷卻工位，采用風冷設備開始對直罐體模具內的液態污水處理罐原料進行冷卻；步驟6、當直罐體模具外表面冷卻到80～90℃之間時，旋轉臂的轉速逐步降低直至停止；打開直罐體模具的兩個分模，吊出直罐體；步驟7、將直段模具（9）、法蘭封板模具（8）和封頭模具（11）在模具安裝架上組合安裝成帶封頭段罐體模具；步驟8、對帶封頭段罐體模具執行與步驟2至步驟6相同的操作，制備得到帶封頭段罐體；步驟9、根據不同的污水處理量，將至少一個直罐體與兩個帶封頭段罐體組裝固定連接在一起，形成組合式一體化污水處理罐。

2.根據權利要求1所述組合式一體化污水處理罐的制備方法，其特征在于，步驟9后還包括以下步驟：在制備得到的組合式一體化污水處理罐頂部人孔頸上開設人孔（4），并將組合式一體化污水處理罐固定在基座（7）上。

發明內容

本發明的目的是克服現有技術中的不足，提供一種組合式一體化污水處理罐的制備方法。

這種采用組合式一體化污水處理罐的制備方法，包括以下步驟：

步驟1、根據不同的污水處理量，將至少一個直段模具、法蘭封板模具在模具安裝架上組合安裝成直罐體模具；

步驟2、將設定重量的污水處理罐原料粉末從加料口加入直罐體模具內；通過螺栓和夾具固定好直罐體模具；

步驟3、通過旋轉臂將直罐體模具送入烘箱內；

步驟4、烘箱在230～300℃對直罐體模具進行加熱的同時，旋轉臂不斷帶動直罐體模具旋轉，污水處理罐原料粉末逐步熔化為液態，經旋轉離心力均勻附著在直罐體模具內表面，形成所需要污水處理罐的形狀；

步驟5、加熱至設定時長后，旋轉臂繼續旋轉并移動到冷卻工位，采用風冷設備開始對直罐體模具內的液態污水處理罐原料進行冷卻；

步驟6、當直罐體模具外表面冷卻到80～90℃之間時，旋轉臂的轉速逐步降低直至停止；打開直罐體模具的兩個分模，吊出直罐體；

步驟7、將直段模具、法蘭封板模具和封頭模具在模具安裝架上組合安裝成帶封頭段罐體模具；

步驟8、對帶封頭段罐體模具執行與步驟2至步驟6相同的操作，制備得到帶封頭段罐體；

步驟9、根據不同的污水處理量，將至少一個直罐體與兩個帶封頭段罐體組裝固定連接在一起，形成組合式一體化污水處理罐；直罐體與帶封頭段罐體組裝時，不需要焊接，僅用螺栓進行固定連接即可，且采用法蘭封板模具制造得到法蘭封板，各個分體之間組裝時，組裝位置均為法蘭封板，兩個相鄰法蘭封板相互通過螺栓固定，具有較好的密封性，不需要加額外的密封部件即可達到要求。

作為優選，步驟9后還包括以下步驟：

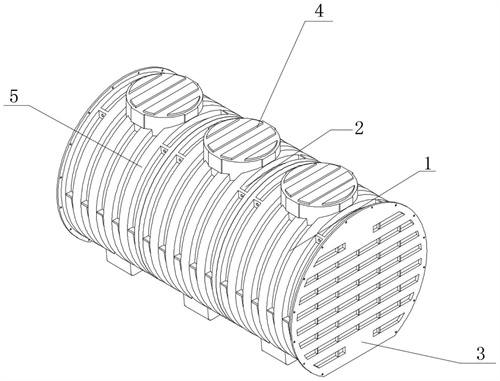

在制備得到的組合式一體化污水處理罐頂部人孔頸上開設人孔，并將組合式一體化污水處理罐固定在基座上。

本發明的有益效果是：

本發明介于一體成型罐體和分體焊接拼裝型罐體之間，將污水處理罐模具制成封頭段模具、直段模具和法蘭封板模具等三種模具子部件，這些子部件均為可拆卸部件，在需要制備不同規格的罐體時，按需選取封頭段模具、直段模具和法蘭封板模具進行組合，再滾塑制備所需污水罐體；這樣不僅能夠應對市場對于不同大小的污水處理罐體的需求，且子模具可拆卸，能夠靈活搭配，省下了重新制作不同規格模具的成本(同等規格大小的產品，本發明所需滾塑模具的成本約是吹塑、注塑模具成本的1/3到1/4)。

另外，本發明制備的直罐體與帶封頭段罐體組裝時，不需要焊接，僅用螺栓進行固定連接即可，且采用法蘭封板模具制造得到法蘭封板，各個分體之間組裝時，組裝位置均為法蘭封板，兩個相鄰法蘭封板相互通過螺栓固定，具有較好的密封性，不需要加額外的密封部件即可達到要求，安裝操作簡單方便且快捷高效，節省人工和材料，節約運輸成本。

本發明的罐體制備方法，無需在外模和內模之間形成的容置空間內滾塑得到罐體，而是直接將原料倒入預組裝好的模具內腔，加熱模具并以設定離心力旋轉模具，在模具內表面形成罐體即可。在開模時，本發明僅需要拆卸掉起固定作用的螺栓，即可簡單脫模。本發明制備的污水罐體邊緣強度好，中空且不存在縫隙，能夠全密封；滾塑可以實現產品邊緣的厚度超過5毫米，能夠徹底解決中空產品邊緣較薄的問題；

另外，需要增加制備罐體的壁厚時，也無需重新制備模具，只需要向模具內腔倒入更多原料即可實現，罐體厚度可調空間在2mm以上，生產效率和質量高，罐體結構強度高，對于模具的維護成本較低。

（發明人：錢盤生;吳文華;徐韜）
