公布日：2023.12.29
申請日：2023.09.01
分類號：C02F3/28(2023.01)I;B01D65/02(2006.01)I
摘要
本發明公開了一種緩解膜污染的AnDMBR動態膜組件，包括密封式膜框架、多個平板膜和多個可拆卸式曝氣管；密封式膜框架用于承載AnDMBR動態膜組件的各個部件，其由不銹鋼網格構成的長方體形；多個平板膜平行等距設于密封式膜框架內；該平板膜上方設有膜出水口，膜出水口的高度高于密封式膜框架的上表面；多個平板膜之間的間隙內填充有導電碳基顆粒；多個可拆卸式曝氣管利用從導氣孔出來的循環沼氣在平板膜表面形成錯流，擾動平板膜之間的導電碳基顆粒。本發明有效解決了AnDMBR高污泥濃度下運行導致的平板膜表面泥餅沉積的問題，在延長動態膜組件使用壽命的同時，還提升了反應器的厭氧消化性能。
權利要求書
1.一種緩解膜污染的AnDMBR動態膜組件，其特征在于，包括：密封式膜框架，用于承載AnDMBR動態膜組件的各個部件；該密封式膜框架是由不銹鋼網格構成的長方體形結構；多個平板膜，平行等距設于所述密封式膜框架內；該平板膜上方設有膜出水口，所述膜出水口的高度高于所述密封式膜框架的上表面；相鄰的平板膜之間的間隙內填充有導電碳基顆粒；多個可拆卸式曝氣管，設于所述密封式膜框架的下方，該可拆卸式曝氣管下方設有多個導氣孔；所述可拆卸式曝氣管利用從所述導氣孔出來的循環沼氣在所述平板膜表面形成錯流，擾動所述平板膜之間的導電碳基顆粒移動。
2.根據權利要求1所述的緩解膜污染的AnDMBR動態膜組件，其特征在于，所述導電碳基顆粒采用活性炭顆�；蛏锾款w粒。
3.根據權利要求2所述的緩解膜污染的AnDMBR動態膜組件，其特征在于，所述導電碳基顆粒的填充體積為相鄰平板膜之間的間隙體積的1/3～2/3。
4.根據權利要求3所述的緩解膜污染的AnDMBR動態膜組件，其特征在于，所述導電碳基顆粒的粒徑為0.2～1.0cm。
5.根據權利要求1所述的緩解膜污染的AnDMBR動態膜組件，其特征在于，所述循環沼氣的循環強度為10～40m3/(m2·h)。
6.根據權利要求1所述的緩解膜污染的AnDMBR動態膜組件，其特征在于，所述曝氣支管下方的導氣孔與垂直方向的夾角為40～50°。
發明內容
針對現有技術中存在的上述缺陷，本發明的目的是提供一種緩解膜污染的AnDMBR動態膜組件，采用封閉式膜框架，并在平板膜之間的間隙內添加導電碳基顆粒，利用循環沼氣形成錯流，使得導電碳基顆粒與平板膜表面形成的由污泥構成的動態膜層產生摩擦，利用產生的膜面剪切力剝離過厚的動態膜層，從而維持反應器的長期穩定運行。
為實現上述目的，本發明采用如下技術方案：
本發明提供了一種緩解膜污染的AnDMBR動態膜組件，包括：

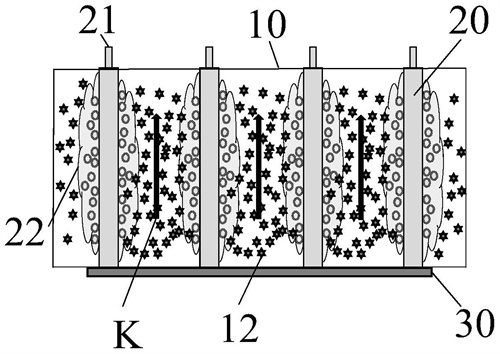

密封式膜框架，用于承載AnDMBR動態膜組件的各個部件；該密封式膜框架是由不銹鋼網格構成的長方體形結構；
多個平板膜，平行等距設于所述密封式膜框架內；該平板膜上方設有膜出水口，所述膜出水口的高度高于所述密封式膜框架的上表面；相鄰的平板膜之間的間隙內填充有導電碳基顆粒；
多個可拆卸式曝氣管，設于所述密封式膜框架的下方，該可拆卸式曝氣管下方設有多個導氣孔；所述可拆卸式曝氣管利用從所述導氣孔出來的循環沼氣在所述平板膜表面形成錯流，擾動所述平板膜之間的導電碳基顆粒移動。
優選地，所述導電碳基顆粒采用活性炭顆粒或生物炭顆粒。
優選地，所述導電碳基顆粒的填充體積為相鄰平板膜之間的間隙體積的1/3～2/3。
優選地，所述導電碳基顆粒的粒徑為0.2～1.0cm。
優選地，所述循環沼氣的循環強度為10～40m3/(m2·h)。
優選地，所述曝氣支管下方的導氣孔與垂直方向的夾角為40～50°。
本發明所提供的一種緩解膜污染的AnDMBR動態膜組件，還具有以下幾點有益效果：
1、本發明的緩解膜污染的AnDMBR動態膜組件，采用封閉式膜框架，并在平板膜之間的間隙內添加導電碳基顆粒，利用循環沼氣形成錯流，使得導電碳基顆粒與平板膜表面形成的由污泥構成的動態膜層產生摩擦，利用產生的膜面剪切力剝離過厚的動態膜層，從而維持反應器的長期穩定運行；
2、本發明的緩解膜污染的AnDMBR動態膜組件，利用導電碳基顆粒的導電性強化微生物的互營產甲烷作用，進而提升AnDMBR體系的沼氣產率；
3、本發明的緩解膜污染的AnDMBR動態膜組件，用沼氣循環擾動顆粒使其與膜面產生摩擦，從而對動態膜的形成予以有效控制，減小了膜組件清洗或更換的頻率，延長的膜組件的使用壽命，由此實現了反應器的長效運行，不僅節約了運行成本，而且實施簡單，可靠性高，可以推廣；
4、本發明的緩解膜污染的AnDMBR動態膜組件，能有效控制平板膜表面的動態膜層的形成速率，減小膜清洗頻率，可使AnDMBR穩定運行超過50天；
5、本發明的緩解膜污染的AnDMBR動態膜組件，有效解決了AnDMBR高污泥濃度下運行導致的動態膜表面泥餅沉積的問題，在延長動態膜使用壽命的同時，還提升了系統的厭氧消化性能。
（發明人：裘湛;吳鈞;吳嬌;王剛;羅文婧;王志偉;吳煒;周博;戴若彬;王雪野）
