公布日：2023.12.08

申請日：2023.09.05

分類號：B01D36/02(2006.01)I;B01D33/11(2006.01)I;B01D33/64(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D33/76(2006.01)I

摘要

本發明公開了一種工業廢水深度處理裝置，包括外殼，所述外殼的底部固定連接有用于對外殼整體結構進行支撐的支撐桿，所述外殼的內部固定連接有兩個用于排水的排液口，所述排液口貫穿外殼，兩個所述排液口在外殼的內部對稱分布，所述外殼的內部固定連接有用于廢水加入的進液口，所述進液口的外側轉動套接有轉筒，所述轉筒與外殼轉動連接，所述轉筒上設置有用于分離廢水的過濾篩分機構，所述轉筒的內部設置有用于對雜質擠壓的擠壓分離機構，所述轉筒上設置有旋轉傳動機構。本發明涉及一種工業廢水深度處理裝置及方法，具有水資源回收利用率高的特點。

權利要求書

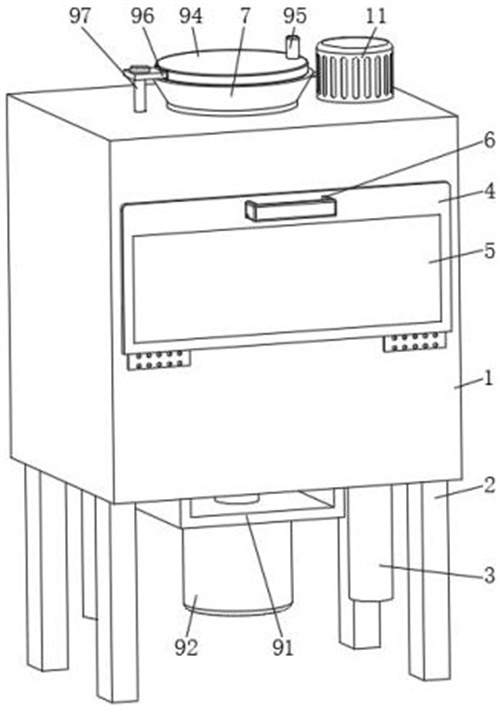

1.一種工業廢水深度處理裝置，包括外殼（1），其特征在于：所述外殼（1）的底部固定連接有用于對外殼（1）整體結構進行支撐的支撐桿（2），所述外殼（1）的內部固定連接有兩個用于排水的排液口（3），所述排液口（3）貫穿外殼（1），兩個所述排液口（3）在外殼（1）的內部對稱分布，所述外殼（1）的內部固定連接有用于廢水加入的進液口（7），所述進液口（7）的外側轉動套接有轉筒（10），所述轉筒（10）與外殼（1）轉動連接，所述轉筒（10）上設置有用于分離廢水的過濾篩分機構（8），所述轉筒（10）的內部設置有用于對雜質擠壓的擠壓分離機構（9），所述轉筒（10）上設置有旋轉傳動機構（11）；所述過濾篩分機構（8）包括設置在轉筒（10）上的篩網（81）及固定安裝于外殼（1）內壁的固定板（82），所述固定板（82）的內部設置有用于對廢水二次過濾的濾網（83），所述篩網（81）的外側固定連接有以轉筒（10）為中心的兩個對稱分布的轉動桿（84），每個所述轉動桿（84）的下端均固定連接有刮桿（85），兩個所述刮桿（85）的下表面均與濾網（83）接觸，所述固定板（82）的內部滑動連接有兩個用于收集固體雜質的集渣槽（86），每個所述集渣槽（86）的上端均固定連接有兩個可將集渣槽（86）從固定板（82）內拉出的拉桿（87）；所述擠壓分離機構（9）包括固定于外殼（1）底部用于對液壓缸（92）支撐的支架（91），所述液壓缸（92）的輸出端貫穿支架（91）并與支架（91）滑動連接，所述液壓缸（92）的輸出端貫穿外殼（1）的底部?jī)?nèi)壁并與外殼（1）滑動連接，所述液壓缸（92）的輸出端伸入轉筒（10）內，所述液壓缸（92）的輸出端上端固定連接有擠壓塊（98），所述擠壓塊（98）與轉筒（10）滑動連接，所述進液口（7）的上端滑動連接有可對進液口（7）進行封閉的蓋子（94），所述蓋子（94）的上端固定連接有拉手（95），所述蓋子（94）的外側固定連接有轉動座（96），所述轉動座（96）的內部轉動連接有可與轉動座（96）發生相對轉動的固定桿（97），所述固定桿（97）固定安裝于外殼（1）的上表面用于對蓋子（94）進行支撐。

2.根據權利要求1所述的一種工業廢水深度處理裝置，其特征在于：所述支撐桿（2）的數量為四個，四個所述支撐桿（2）在外殼（1）的下端均勻分布，所述支撐桿（2）為方形桿。

3.根據權利要求1所述的一種工業廢水深度處理裝置，其特征在于：所述外殼（1）上鉸接設置有對外殼（1）進行封閉的密封門（4），所述密封門（4）的內部設置有可用于對外殼（1）內部進行觀察的觀察窗（5），所述密封門（4）上固定連接有把手（6），把手（6）可帶動密封門（4）進行轉動。

4.根據權利要求1所述的一種工業廢水深度處理裝置，其特征在于：所述外殼（1）的內部開設有貫穿內壁的通槽（93），所述通槽（93）的內部滑動連接有液壓缸（92）的輸出端。

5.根據權利要求1所述的一種工業廢水深度處理裝置，其特征在于：所述旋轉傳動機構（11）包括用于驅動轉筒（10）進行轉動的旋轉電機（111），所述旋轉電機（111）固定安裝于外殼（1）的上表面，所述旋轉電機（111）的輸出端與外殼（1）通過軸承連接，所述旋轉電機（111）的下端固定連接有第一齒輪（112），所述第一齒輪（112）的內部嚙合有可帶動轉筒（10）轉動的第二齒輪（113），所述第二齒輪（113）固定套接于轉筒（10）的外側，所述外殼（1）的底部?jī)?nèi)壁上端固定連接有支撐塊（114），所述支撐塊（114）的上端固定連接有可對轉筒（10）進行限位的支撐套（115），所述支撐套（115）與轉筒（10）轉動連接，所述支撐套（115）的內側固定連接有導向塊（116），所述導向塊（116）與轉筒（10）滑動連接。

6.根據權利要求5所述的一種工業廢水深度處理裝置，其特征在于：所述支撐塊（114）的數量為四個，四個所述支撐塊（114）在支撐套（115）的下端環形分布，所述支撐塊（114）為圓柱形。

7.根據權利要求1所述的一種工業廢水深度處理裝置，其特征在于：所述轉筒（10）的內部開設有環形槽（117），所述環形槽（117）與導向塊（116）滑動連接。

8.根據權利要求1-7任意一項所述的一種工業廢水深度處理裝置的使用方法，其特征在于：具體步驟包括：步驟一：先將廢水通過進液口（7）加入轉筒（10）內，再將消毒劑加入轉筒（10）內，然后轉動拉手（95），拉手（95）帶動蓋子（94）轉動，蓋子（94）帶動轉動座（96）沿著固定桿（97）轉動，使得蓋子（94）與進液口（7）接觸；步驟二：?jiǎn)��?dòng)旋轉電機（111），旋轉電機（111）的輸出端帶動第一齒輪（112）轉動，第一齒輪（112）帶動第二齒輪（113）轉動，第二齒輪（113）帶動轉筒（10）轉動，此時受離心力的作用，可對廢水起到一個離心篩分的作用，固體雜質會保留在轉筒（10）的內部，而液體則通過篩網（81）甩出轉筒（10），達到對廢水一次過濾的作用；步驟三：經篩網（81）甩出的廢水會落在濾網（83）的表面，在濾網（83）的作用下，可對廢水進行二次過濾，小顆粒雜質物會留在濾網（83）的表面，液體則通過濾網（83）排下再由排液口（3）排出外殼（1），即可對廢水進行回收，達到節約水資源的目的，更加環保，在轉筒（10）轉動的同時，轉筒（10）還會帶動轉動桿（84）及刮桿（85）旋轉，刮桿（85）沿著濾網（83）進行轉動，可將濾網（83）表面殘留雜質刮除，雜質會順著刮桿（85）的移動被刮入集渣槽（86）內進行收集；步驟四：在廢水過濾的同時，液壓缸（92）的輸出端做豎直方向的往復運動，液壓缸（92）的輸出端帶動擠壓塊（98）向上移動，擠壓塊（98）帶動固體雜質向上移動與蓋子（94）接觸，擠壓塊（98）可對轉筒（10）內部雜質進行擠壓，可將液體擠出，使得液體與固體物分離完全，液體回收率更高；步驟五：液體處理收集完成后，將蓋子（94）轉動打開，然后擠壓塊（98）可將固體物向上提升進行收集處理，然后將密封門（4）打開，再通過拉動拉桿（87）將集渣槽（86）從固定板（82）內滑動取出，即可將集渣槽（86）從外殼（1）內部取出，即可對雜質進行回收處理。

發明內容

本發明的目的就在于為了解決上述問題而提供一種工業廢水深度處理裝置及方法，解決了背景技術中提到的問題。

為了解決上述問題，本發明提供了一種技術方案：一種工業廢水深度處理裝置，包括外殼，所述外殼的底部固定連接有用于對外殼整體結構進行支撐的支撐桿，所述外殼的內部固定連接有兩個用于排水的排液口，所述排液口貫穿外殼，兩個所述排液口在外殼的內部對稱分布，所述外殼的內部固定連接有用于廢水加入的進液口，所述進液口的外側轉動套接有轉筒，所述轉筒與外殼轉動連接，所述轉筒上設置有用于分離廢水的過濾篩分機構，所述轉筒的內部設置有用于對雜質擠壓的擠壓分離機構，所述轉筒上設置有旋轉傳動機構；所述過濾篩分機構包括設置在轉筒上的篩網及固定安裝于外殼內壁的固定板，所述固定板的內部設置有用于對廢水二次過濾的濾網，所述篩網的外側固定連接有以轉筒為中心的兩個對稱分布的轉動桿，每個所述轉動桿的下端均固定連接有刮桿，兩個所述刮桿的下表面均與濾網接觸，所述固定板的內部滑動連接有兩個用于收集固體雜質的集渣槽，每個所述集渣槽的上端均固定連接有兩個可將集渣槽從固定板內拉出的拉桿；所述擠壓分離機構包括固定于外殼底部用于對液壓缸支撐的支架，所述液壓缸的輸出端貫穿支架并與支架滑動連接，所述液壓缸的輸出端貫穿外殼的底部?jī)?nèi)壁并與外殼滑動連接，所述液壓缸的輸出端伸入轉筒內，所述液壓缸的輸出端上端固定連接有擠壓塊，所述擠壓塊與轉筒滑動連接，所述進液口的上端滑動連接有可對進液口進行封閉的蓋子，所述蓋子的上端固定連接有拉手，所述蓋子的外側固定連接有轉動座，所述轉動座的內部轉動連接有可與轉動座發生相對轉動的固定桿，所述固定桿固定安裝于外殼的上表面用于對蓋子進行支撐。

作為優選，所述支撐桿的數量為四個，四個所述支撐桿在外殼的下端均勻分布，所述支撐桿為方形桿。通過設計支撐桿，可對外殼上的整體結構進行支撐使用。

作為優選，所述外殼上鉸接設置有對外殼進行封閉的密封門，所述密封門的內部設置有可用于對外殼內部進行觀察的觀察窗，所述密封門上固定連接有把手，把手可帶動密封門進行轉動。通過設計密封門，可方便將密封門打開后進行外殼內部結構的操作使用。

作為優選，所述外殼的內部開設有貫穿內壁的通槽，所述通槽的內部滑動連接有液壓缸的輸出端。通過設計通槽，使得液壓缸的輸出端可在外殼內進行豎直方向的滑動。

作為優選，所述旋轉傳動機構包括用于驅動轉筒進行轉動的旋轉電機，所述旋轉電機固定安裝于外殼的上表面，所述旋轉電機的輸出端與外殼通過軸承連接，所述旋轉電機的下端固定連接有第一齒輪，所述第一齒輪的內部嚙合有可帶動轉筒轉動的第二齒輪，所述第二齒輪固定套接于轉筒的外側，所述外殼的底部?jī)?nèi)壁上端固定連接有支撐塊，所述支撐塊的上端固定連接有可對轉筒進行限位的支撐套，所述支撐套與轉筒轉動連接，所述支撐套的內側固定連接有導向塊，所述導向塊與轉筒滑動連接。通過設計旋轉傳動機構，可實現轉筒工作時的高速旋轉。

作為優選，所述支撐塊的數量為四個，四個所述支撐塊在支撐套的下端環形分布，所述支撐塊為圓柱形。通過設計支撐塊，可對支撐套的整體結構進行支撐。

作為優選，所述轉筒的內部開設有環形槽，所述環形槽與導向塊滑動連接。通過設計環形槽，使得導向塊可與轉筒發生相對滑動，且導向塊還可對轉筒豎直及水平方向的移動進行限制。

一種工業廢水深度處理裝置的使用方法，具體步驟包括：步驟一：先將廢水通過進液口加入轉筒內，再將消毒劑加入轉筒內，然后轉動拉手，拉手帶動蓋子轉動，蓋子帶動轉動座沿著固定桿轉動，使得蓋子與進液口接觸；步驟二：?jiǎn)��?dòng)旋轉電機，旋轉電機的輸出端帶動第一齒輪轉動，第一齒輪帶動第二齒輪轉動，第二齒輪帶動轉筒轉動，此時受離心力的作用，可對廢水起到一個離心篩分的作用，固體雜質會保留在轉筒的內部，而液體則通過篩網甩出轉筒，達到對廢水一次過濾的作用；步驟三：經篩網甩出的廢水會落在濾網的表面，在濾網的作用下，可對廢水進行二次過濾，小顆粒雜質物會留在濾網的表面，液體則通過濾網排下再由排液口排出外殼，即可對廢水進行回收，達到節約水資源的目的，更加環保，在轉筒轉動的同時，轉筒還會帶動轉動桿及刮桿旋轉，刮桿沿著濾網進行轉動，可將濾網表面殘留雜質刮除，雜質會順著刮桿的移動被刮入集渣槽內進行收集；步驟四：在廢水過濾的同時，液壓缸的輸出端做豎直方向的往復運動，液壓缸的輸出端帶動擠壓塊向上移動，擠壓塊帶動固體雜質向上移動與蓋子接觸，擠壓塊可對轉筒內部雜質進行擠壓，可將液體擠出，使得液體與固體物分離完全，液體回收率更高；步驟五：液體處理收集完成后，將蓋子轉動打開，然后擠壓塊可將固體物向上提升進行收集處理，然后將密封門打開，再通過拉動拉桿將集渣槽從固定板內滑動取出，即可將集渣槽從外殼內部取出，即可對雜質進行回收處理。

本發明的有益效果是：本發明涉及一種工業廢水深度處理裝置及方法，具有水資源回收利用率高的特點，在具體的使用中，與傳統的工業廢水深度處理裝置相比較而言，本工業廢水深度處理裝置具有以下有益效果：首先，通過設計旋轉電機的作用，旋轉電機可帶動轉筒進行轉動，可使廢水離心進行固液分離，方便水資源的回收利用，提高廢水處理的環保性，篩網可對廢水一次過濾，濾網可對廢水進行二次過濾，使得廢水處理效果更完全，處理效果更好；其次，通過設計液壓缸的作用，液壓缸可帶動擠壓塊在轉筒內部豎直移動，擠壓塊可對固體雜質進行擠壓脫水，可進行固液分離的深度處理，使得脫水效率更高，水的收集率更高，同時擠壓塊還可將固體雜質提升，集渣槽也可方便的取出，方便收集后的后續處理工作。

（發明人：牟輝;孟慶瑞;杜洪明）
