公布日：2023.10.20
申請日：2023.09.14
分類號：C02F1/00(2023.01)I;B01F35/00(2022.01)I;B01F35/71(2022.01)I;B01F27/191(2022.01)I;B01F27/2122(2022.01)I;B01F27/2123(2022.01)I;B01F27/90(2022.01)I
摘要
本發明公開了一種多功能污水凈化裝置，涉及污水凈化技術領域，本發明包括凈化箱，所述凈化箱上開設有進水孔，所述凈化箱內固定安裝有弧形濾網，所述弧形濾網將凈化箱內分為污水腔與抽取腔，所述凈化箱上連通有抽水管，且抽水管下端位于抽取腔內；所述凈化箱上轉動連接有驅動桿，且驅動桿位于污水腔內的一端固定安裝有多個攪拌葉，所述驅動桿的側壁上開設有多個凈化液排放槽，每個所述凈化液排放槽內均固定安裝有單透膜。優點在于：本發明進行污水凈化處理時，利用驅動電機的運行即可實現對污水的攪拌、凈化液的連續投放以及污水的持續過濾分離處理，有效提高了污水凈化處理效果以及效率，并且也使該裝置具備更多的功能。
權利要求書

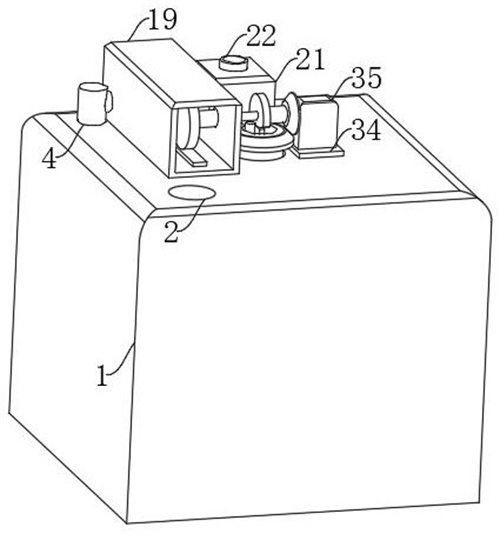

1.一種多功能污水凈化裝置，包括凈化箱（1），其特征在于，所述凈化箱（1）上開設有進水孔（2），所述凈化箱（1）內固定安裝有弧形濾網（3），所述弧形濾網（3）將凈化箱（1）內分為污水腔與抽取腔，所述凈化箱（1）上連通有抽水管（4），且抽水管（4）下端位于抽取腔內；所述凈化箱（1）上轉動連接有驅動桿（5），且驅動桿（5）位于污水腔內的一端固定安裝有多個攪拌葉（6），所述驅動桿（5）的側壁上開設有多個凈化液排放槽（7），每個所述凈化液排放槽（7）內均固定安裝有單透膜（8），所述驅動桿（5）上開設有圓孔（9），且圓孔（9）與多個凈化液排放槽（7）均互通；所述凈化箱（1）上固定安裝有凈化液存放箱（21），所述驅動桿（5）內安裝有凈化液泵出機構，且凈化液泵出機構與凈化液存放箱（21）相配合；所述凈化箱（1）上固定安裝有抽取箱（19），且抽取箱（19）的左右兩側壁上分別連通有單向抽取管（20）與單向排放管，所述單向抽取管（20）與抽水管（4）互通，所述凈化箱（1）上安裝有抽取機構；所述凈化箱（1）上安裝有驅動機構，且驅動機構與驅動桿、凈化液泵出機構以及抽取機構均相互配合。
2.根據權利要求1所述的一種多功能污水凈化裝置，其特征在于，所述凈化液泵出機構由活塞板（10）、固定桿（11）、固定塊（12）、連接塊（13）、彈簧（14）、通孔（15）、凈化液輸送管（16）、凈化液單向運輸管（18）以及連管（23）組成；所述活塞板（10）滑動連接在圓孔（9）內，所述固定桿（11）固定安裝在活塞板（10）上，所述固定塊（12）固定安裝在圓孔（9）的側壁上，所述連接塊（13）固定安裝在固定桿（11）的側壁上，所述彈簧（14）安裝在固定塊（12）與連接塊（13）之間；所述通孔（15）開設在活塞板（10）上，所述凈化液輸送管（16）滑動連接在通孔（15）內，所述凈化液單向運輸管（18）轉動連接在凈化液輸送管（16）上，所述連管（23）連通在凈化液單向運輸管（18）與凈化液存放箱（21）之間。
3.根據權利要求2所述的一種多功能污水凈化裝置，其特征在于，所述抽取機構由移動板（24）、固定齒條（27）、驅動齒輪（28）、弧形凹槽（29）、抽取轉軸（36）、兩個支撐塊（25）以及兩個壓簧（26）組成，所述移動板（24）滑動連接在抽取箱（19）內；所述固定齒條（27）固定安裝在移動板（24）遠離單向抽取管（20）與單向排放管的一端上，所述抽取轉軸（36）轉動連接在抽取箱（19）的側壁上，所述驅動齒輪（28）固定安裝在抽取轉軸（36）上，且驅動齒輪（28）與固定齒條（27）相嚙合，所述弧形凹槽（29）開設在驅動齒輪（28）上；兩個所述支撐塊（25）均固定安裝在抽取箱（19）的內壁上，兩個所述壓簧（26）分別安裝在移動板（24）與兩個支撐塊（25）之間。
4.根據權利要求3所述的一種多功能污水凈化裝置，其特征在于，所述驅動機構由固定板（34）、驅動電機（35）、驅動軸（37）、轉桿（30）、凸輪（31）、主動斜齒輪（32）以及從動斜齒輪（33）組成；所述固定板（34）固定安裝在凈化箱（1）上，所述驅動電機（35）固定安裝在固定板（34）上，所述驅動軸（37）固定連接在驅動電機（35）的輸出端上，所述主動斜齒輪（32）固定安裝在驅動軸（37）上；所述從動斜齒輪（33）固定安裝在驅動桿（5）的側壁上，且從動斜齒輪（33）與主動斜齒輪（32）相嚙合，所述轉桿（30）固定安裝在驅動軸（37）與抽取轉軸（36）之間，所述凸輪（31）固定安裝在轉桿（30）上，且凸輪（31）與固定桿（11）位置相對應。
5.根據權利要求2所述的一種多功能污水凈化裝置，其特征在于，所述圓孔（9）內固定安裝有與凈化液輸送管（16）相配合的密封圈，所述凈化液單向運輸管（18）的下側壁上開設有環形槽，所述環形槽內通過軸承轉動連接有環形管（17），且環形管（17）下端與凈化液輸送管（16）固定連接。
6.根據權利要求3所述的一種多功能污水凈化裝置，其特征在于，所述驅動齒輪（28）的齒間距等于固定齒條（27）的齒間距，所述驅動齒輪（28）的周長大于等于固定齒條（27）的長度，所述弧形凹槽（29）的弧長大于等于驅動齒輪（28）周長的四分之一。
7.根據權利要求1所述的一種多功能污水凈化裝置，其特征在于，所述凈化液排放槽（7）位于驅動桿（5）上靠近下端處，所述凈化液排放槽（7）的高度小于對應兩個攪拌葉（6）的高度差。
8.根據權利要求1所述的一種多功能污水凈化裝置，其特征在于，所述凈化液存放箱（21）上端開設有添加座（22），且添加座（22）上螺紋連接有密封塞。
發明內容
針對現有技術的不足，本發明提供了一種多功能污水凈化裝置，解決了上述背景技術中提出的功能單一以及無法自動投放凈化液的問題。
為了實現上述目的，本發明采用了如下技術方案：一種多功能污水凈化裝置，包括凈化箱，所述凈化箱上開設有進水孔，所述凈化箱內固定安裝有弧形濾網，所述弧形濾網將凈化箱內分為污水腔與抽取腔，所述凈化箱上連通有抽水管，且抽水管下端位于抽取腔內；所述凈化箱上轉動連接有驅動桿，且驅動桿位于污水腔內的一端固定安裝有多個攪拌葉，所述驅動桿的側壁上開設有多個凈化液排放槽，每個所述凈化液排放槽內均固定安裝有單透膜，所述驅動桿上開設有圓孔，且圓孔與多個凈化液排放槽均互通；所述凈化箱上固定安裝有凈化液存放箱，所述驅動桿內安裝有凈化液泵出機構，且凈化液泵出機構與凈化液存放箱相配合；所述凈化箱上固定安裝有抽取箱，且抽取箱的左右兩側壁上分別連通有單向抽取管與單向排放管，所述單向抽取管與抽水管互通，所述凈化箱上安裝有抽取機構；所述凈化箱上安裝有驅動機構，且驅動機構與驅動桿、凈化液泵出機構以及抽取機構均相互配合。
進一步的，所述凈化液泵出機構由活塞板、固定桿、固定塊、連接塊、彈簧、通孔、凈化液輸送管、凈化液單向運輸管以及連管組成；所述活塞板滑動連接在圓孔內，所述固定桿固定安裝在活塞板上，所述固定塊固定安裝在圓孔的側壁上，所述連接塊固定安裝在固定桿的側壁上，所述彈簧安裝在固定塊與連接塊之間；所述通孔開設在活塞板上，所述凈化液輸送管滑動連接在通孔內，所述凈化液單向運輸管轉動連接在凈化液輸送管上，所述連管連通在凈化液單向運輸管與凈化液存放箱之間。
進一步的，所述抽取機構由移動板、固定齒條、驅動齒輪、弧形凹槽、抽取轉軸、兩個支撐塊以及兩個壓簧組成，所述移動板滑動連接在抽取箱內；所述固定齒條固定安裝在移動板遠離單向抽取管與單向排放管的一端上，所述抽取轉軸轉動連接在抽取箱的側壁上，所述驅動齒輪固定安裝在抽取轉軸上，且驅動齒輪與固定齒條相嚙合，所述弧形凹槽開設在驅動齒輪上；兩個所述支撐塊均固定安裝在抽取箱的內壁上，兩個所述壓簧分別安裝在移動板與兩個支撐塊之間。
進一步的，所述驅動機構由固定板、驅動電機、驅動軸、轉桿、凸輪、主動斜齒輪以及從動斜齒輪組成；所述固定板固定安裝在凈化箱上，所述驅動電機固定安裝在固定板上，所述驅動軸固定連接在驅動電機的輸出端上，所述主動斜齒輪固定安裝在驅動軸上；所述從動斜齒輪固定安裝在驅動桿的側壁上，且從動斜齒輪與主動斜齒輪相嚙合，所述轉桿固定安裝在驅動軸與抽取轉軸之間，所述凸輪固定安裝在轉桿上，且凸輪與固定桿位置相對應。
進一步的，所述圓孔內固定安裝有與凈化液輸送管相配合的密封圈，所述凈化液單向運輸管的下側壁上開設有環形槽，所述環形槽內通過軸承轉動連接有環形管，且環形管下端與凈化液輸送管固定連接。
進一步的，所述驅動齒輪的齒間距等于固定齒條的齒間距，所述驅動齒輪的周長大于等于固定齒條的長度，所述弧形凹槽的弧長大于等于驅動齒輪周長的四分之一。
進一步的，所述凈化液排放槽位于驅動桿上靠近下端處，所述凈化液排放槽的高度小于對應兩個攪拌葉的高度差。
進一步的，所述凈化液存放箱上端開設有添加座，且添加座上螺紋連接有密封塞。
與現有的技術相比，本發明優點在于：1：在對污水進行凈化處理時，可利用凈化液泵出機構的運行連續將凈化液存放箱內的凈化液投入至凈化箱內，使其與污水有效混合，提高了凈化處理效果，并且無需工作人員手動投入凈化液，降低了凈化處理難度。
2：在對污水進行凈化處理時，可利用抽取機構的運行，將凈化后的水從凈化箱中與污水分離并抽出，從而實現了對污水的對應凈化以及過濾處理，有效提高了該裝置的功能性，同時使得該裝置可連續對污水進行凈化處理工作，提高了凈化效率。
3：在對污水進行凈化處理時，可利用驅動機構的運行，同時為驅動桿的轉動、凈化液泵出機構以及抽取機構的運行提供驅動力，使得該裝置可同時對污水進行攪拌、凈化液的投放以及過濾分離處理，有效降低了該裝置的生產以及使用成本。
綜上所述，本發明進行污水凈化處理時，利用驅動電機的運行即可實現對污水的攪拌、凈化液的連續投放以及污水的持續過濾分離處理，有效提高了污水凈化處理效果以及效率，并且也使該裝置具備更多的功能。
（發明人：唐美玲）
