公布日：2023.10.20

申請日：2023.07.31

分類號：C02F3/28(2023.01)I;C02F101/16(2006.01)N

摘要

本發明涉及生活污水處理領域，尤其涉及一種低碳氮比的沿海生活污水處理的設備及處理方法。本發明提供一種低碳氮比的沿海生活污水處理的設備及處理方法，能夠更有效地去除生活污水表面的浮沫并更精準地控制碳源的添加量，使得生活污水的碳氮比更符合標準，從而加快后續生活污水反硝化的速度。一種低碳氮比的沿海生活污水處理的設備及處理方法，包括有處理池、電機和通料管等；所述處理池頂部固定連接有電機，所述電機的輸出軸底部固定連接有通料管。工作人員啟動電機，通過定量齒條調節多孔盤和多孔齒輪的閉合和打開，使得碳源桶內碳源的下料量更精準，進而使得生活污水的碳氮比更符合標準，加快后續生活污水反硝化的速度。

權利要求書

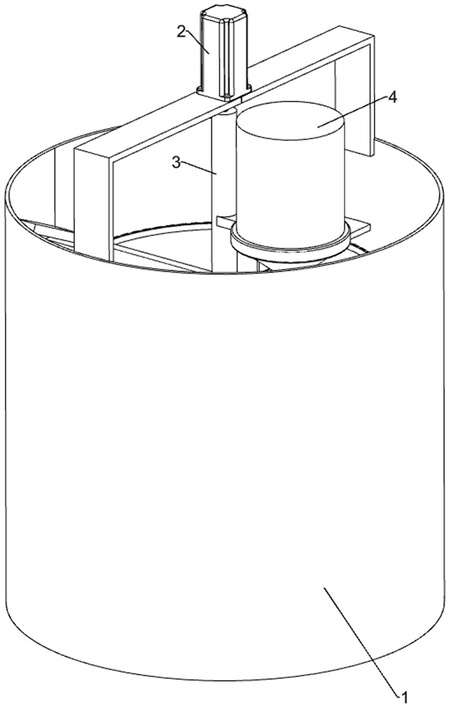

1.一種低碳氮比的沿海生活污水處理的設備，其特征在于，包括有處理池(1)、電機(2)、通料管(3)、碳源桶(4)、混料機構、入料管(6)和定量投料機構，所述處理池(1)內壁上設有四個滑軌，所述處理池(1)頂部固定連接有電機(2)，所述電機(2)的輸出軸底部固定連接有通料管(3)，所述通料管(3)下部開有四個出水口，所述通料管(3)與處理池(1)連通，所述通料管(3)上部固定連接有碳源桶(4)，所述混料機構設置在通料管(3)上，所述入料管(6)設置在混料機構上，所述定量投料機構設置在碳源桶(4)上。

2.根據權利要求1所述的一種低碳氮比的沿海生活污水處理的設備，其特征在于，所述混料機構包括有混料桶(51)、壓縮彈簧(52)、連通管(53)、凸桿(54)、斜塊環(55)和單向閥(56)，所述通料管(3)下部滑動式連接有混料桶(51)，所述混料桶(51)頂部滑動式連接有入料管(6)，所述混料桶(51)與入料管(6)連通，所述混料桶(51)與入料管(6)之間連接有壓縮彈簧(52)，所述通料管(3)下部固定連接有連通管(53)，所述通料管(3)與連通管(53)連通，所述連通管(53)與混料桶(51)滑動式連接，所述混料桶(51)底部固定連接有凸桿(54)，所述處理池(1)內壁下部固定連接有斜塊環(55)，所述凸桿(54)位于斜塊環(55)上方，所述斜塊環(55)上設有若干個三角形斜塊，所述混料桶(51)上固定連接有三個單向閥(56)。

3.根據權利要求2所述的一種低碳氮比的沿海生活污水處理的設備，其特征在于，所述定量投料機構包括有多孔盤(71)、多孔齒輪(72)、定量齒條(73)、復位彈簧(74)、楔形塊(75)和擠壓塊(76)，所述碳源桶(4)內壁下部固定連接有多孔盤(71)，所述多孔盤(71)上開有四個下料孔一，所述碳源桶(4)底部與入料管(6)頂部之間轉動式連接有多孔齒輪(72)，所述多孔齒輪(72)上開有四個下料孔二，所述多孔盤(71)上的下料孔一與多孔齒輪(72)上的歌下料孔二呈錯位設置，所述碳源桶(4)下部滑動式連接有定量齒條(73)，所述多孔齒輪(72)與定量齒條(73)嚙合，所述定量齒條(73)與碳源桶(4)之間連接有復位彈簧(74)，所述定量齒條(73)一端固定連接有楔形塊(75)，所述楔形塊(75)底部設有導向斜面，所述混料桶(51)頂部固定連接有擠壓塊(76)，所述擠壓塊(76)頂部設有擠壓斜面，所述擠壓塊(76)位于楔形塊(75)正下方。

4.根據權利要求3所述的一種低碳氮比的沿海生活污水處理的設備，其特征在于，還包括有擺動機構，所述擺動機構設置在處理池(1)上，所述擺動機構包括有擺動板(81)、擺動齒輪(82)、擺動齒條(83)、固定環(84)和轉動環(85)，所述處理池(1)內壁上轉動式連接有四個擺動板(81)，四個所述擺動板(81)上都固定連接有擺動齒輪(82)，所述處理池(1)內壁上的四個滑軌上都滑動式連接有擺動齒條(83)，四個所述擺動齒條(83)底部之間固定連接有固定環(84)，所述固定環(84)上轉動式連接有轉動環(85)，所述轉動環(85)與混料桶(51)固定連接。

5.根據權利要求4所述的一種低碳氮比的沿海生活污水處理的設備，其特征在于，還包括有浮沫拍打機構，所述浮沫拍打機構設置在處理池(1)上，所述浮沫拍打機構包括有缺齒齒圈(91)、浮沫擠壓板(92)、拍打板(93)、拍打齒輪(94)和扭力彈簧(95)，所述處理池(1)內壁上部固定連接有缺齒齒圈(91)，所述通料管(3)上部固定連接有浮沫擠壓板(92)，所述浮沫擠壓板(92)內轉動式連接有拍打板(93)，所述拍打板(93)一端固定連接有拍打齒輪(94)，所述拍打齒輪(94)與缺齒齒圈(91)嚙合，所述拍打齒輪(94)位于浮沫擠壓板(92)外，所述拍打齒輪(94)與浮沫擠壓板(92)之間連接有扭力彈簧(95)。

6.根據權利要求5所述的一種低碳氮比的沿海生活污水處理的設備，其特征在于，還包括有攪動板(101)、攪動齒輪(102)和攪動齒條(103)，所述混料桶(51)內壁上部轉動式連接有攪動板(101)，所述攪動板(101)上固定連接有攪動齒輪(102)，所述連通管(53)頂部固定連接有攪動齒條(103)，所述攪動齒條(103)位于混料桶(51)內，所述攪動齒輪(102)與攪動齒條(103)嚙合。

7.根據權利要求6所述的一種低碳氮比的沿海生活污水處理的設備，其特征在于，還包括有六棱桿(111)、刮口條(112)和水平彈簧(113)，所述處理池(1)內壁下部固定連接有兩個六棱桿(111)，兩個所述六棱桿(111)呈對稱設置，兩個六棱桿(111)上都滑動式連接有刮口條(112)，兩個所述刮口條(112)相互靠近的一側都設有弧形面，兩個所述刮口條(112)相互靠近的一側分別與通料管(3)下部其中兩個出水口接觸，所述六棱桿(111)與刮口條(112)之間連接有水平彈簧(113)。

8.根據權利要求1-7任意一項所述的一種低碳氮比的沿海生活污水處理的設備的處理方法，其特征在于，包括有以下步驟：S1、工作人員將低碳氮比的生活污水倒入處理池(1)內并啟動電機(2)，定量齒條(73)水平移動使得多孔盤(71)與多孔齒輪(72)不再堵住碳源桶(4)，碳源桶(4)內的碳源進入混料桶(51)內，同時處理池(1)內的低碳氮比的生活污水在壓強的作用下進入混料桶(51)內，低碳氮比的生活污水與碳源進行混合，隨著通料管(3)的轉動，混料桶(51)內含有碳源的生活污水通過通料管(3)回到處理池(1)內；S2、凸桿(54)帶動混料桶(51)向上移動，擺動板(81)向上擺動攪動處理池(1)內低碳氮比的生活污水和含有碳源的生活污水，當混料桶(51)在壓縮彈簧(52)的作用下向下移動復位時，混料桶(51)帶動四個擺動齒條(83)都向下移動復位，四個擺動齒條(83)復位分別帶動四個擺動板(81)向下擺動復位，使得擺動板(81)再次攪動處理池(1)內低碳氮比的生活污水和含有碳源的生活污水；S3、電機(2)的輸出軸帶動通料管(3)轉動，通料管(3)帶動拍打齒輪(94)和扭力彈簧(95)都轉動，電機(2)驅動拍打板(93)不斷拍打生活污水表面的浮沫。

發明內容

針對上述現有技術的缺點或不足，本發明提供一種低碳氮比的沿海生活污水處理的設備及處理方法，能夠更有效地去除生活污水表面的浮沫并更精準地控制碳源的添加量，使得生活污水的碳氮比更符合標準，從而加快后續生活污水反硝化的速度。

一種低碳氮比的沿海生活污水處理的設備及處理方法，包括有處理池、電機、通料管、碳源桶、混料機構、入料管和定量投料機構，所述處理池內壁上設有四個滑軌，所述處理池頂部固定連接有電機，所述電機的輸出軸底部固定連接有通料管，所述通料管下部開有四個出水口，所述通料管與處理池連通，所述通料管上部固定連接有碳源桶，所述混料機構設置在通料管上，所述入料管設置在混料機構上，所述定量投料機構設置在碳源桶上。

可選地，所述混料機構包括有混料桶、壓縮彈簧、連通管、凸桿、斜塊環和單向閥，所述通料管下部滑動式連接有混料桶，所述混料桶頂部滑動式連接有入料管，所述混料桶與入料管連通，所述混料桶與入料管之間連接有壓縮彈簧，所述通料管下部固定連接有連通管，所述通料管與連通管連通，所述連通管與混料桶滑動式連接，所述混料桶底部固定連接有凸桿，所述處理池內壁下部固定連接有斜塊環，所述凸桿位于斜塊環上方，所述斜塊環上設有若干個三角形斜塊，所述混料桶上固定連接有三個單向閥。

可選地，所述定量投料機構包括有多孔盤、多孔齒輪、定量齒條、復位彈簧、楔形塊和擠壓塊，所述碳源桶內壁下部固定連接有多孔盤，所述多孔盤上開有四個下料孔一，所述碳源桶底部與入料管頂部之間轉動式連接有多孔齒輪，所述多孔齒輪上開有四個下料孔二，所述多孔盤上的下料孔一與多孔齒輪上的歌下料孔二呈錯位設置，所述碳源桶下部滑動式連接有定量齒條，所述多孔齒輪與定量齒條嚙合，所述定量齒條與碳源桶之間連接有復位彈簧，所述定量齒條一端固定連接有楔形塊，所述楔形塊底部設有導向斜面，所述混料桶頂部固定連接有擠壓塊，所述擠壓塊頂部設有擠壓斜面，所述擠壓塊位于楔形塊正下方。

可選地，還包括有擺動機構，所述擺動機構設置在處理池上，所述擺動機構包括有擺動板、擺動齒輪、擺動齒條、固定環和轉動環，所述處理池內壁上轉動式連接有四個擺動板，四個所述擺動板上都固定連接有擺動齒輪，所述處理池內壁上的四個滑軌上都滑動式連接有擺動齒條，四個所述擺動齒條底部之間固定連接有固定環，所述固定環上轉動式連接有轉動環，所述轉動環與混料桶固定連接。

可選地，還包括有浮沫拍打機構，所述浮沫拍打機構設置在處理池上，所述浮沫拍打機構包括有缺齒齒圈、浮沫擠壓板、拍打板、拍打齒輪和扭力彈簧，所述處理池內壁上部固定連接有缺齒齒圈，所述通料管上部固定連接有浮沫擠壓板，所述浮沫擠壓板內轉動式連接有拍打板，所述拍打板一端固定連接有拍打齒輪，所述拍打齒輪與缺齒齒圈嚙合，所述拍打齒輪位于浮沫擠壓板外，所述拍打齒輪與浮沫擠壓板之間連接有扭力彈簧。

可選地，還包括有攪動板、攪動齒輪和攪動齒條，所述混料桶內壁上部轉動式連接有攪動板，所述攪動板上固定連接有攪動齒輪，所述連通管頂部固定連接有攪動齒條，所述攪動齒條位于混料桶內，所述攪動齒輪與攪動齒條嚙合。

可選地，還包括有六棱桿、刮口條和水平彈簧，所述處理池內壁下部固定連接有兩個六棱桿，兩個所述六棱桿呈對稱設置，兩個六棱桿上都滑動式連接有刮口條，兩個所述刮口條相互靠近的一側都設有弧形面，兩個所述刮口條相互靠近的一側分別與通料管下部其中兩個出水口接觸，所述六棱桿與刮口條之間連接有水平彈簧。

一種低碳氮比的沿海生活污水處理的設備的處理方法，包括有以下步驟：S1、工作人員將低碳氮比的生活污水倒入處理池內并啟動電機，定量齒條水平移動使得多孔盤與多孔齒輪不再堵住碳源桶，碳源桶內的碳源進入混料桶內，同時處理池內的低碳氮比的生活污水在壓強的作用下進入混料桶內，低碳氮比的生活污水與碳源進行混合，隨著通料管的轉動，混料桶內含有碳源的生活污水通過通料管回到處理池內；

S2、凸桿帶動混料桶向上移動，擺動板向上擺動攪動處理池內低碳氮比的生活污水和含有碳源的生活污水，當混料桶在壓縮彈簧的作用下向下移動復位時，混料桶帶動四個擺動齒條都向下移動復位，四個擺動齒條復位分別帶動四個擺動板向下擺動復位，使得擺動板再次攪動處理池內低碳氮比的生活污水和含有碳源的生活污水；

S3、電機的輸出軸帶動通料管轉動，通料管帶動拍打齒輪和扭力彈簧都轉動，電機驅動拍打板不斷拍打生活污水表面的浮沫。

本發明的有益效果是：工作人員將低碳氮比的生活污水倒入處理池內，并啟動電機，使得碳源桶內的碳源會通過多孔盤、多孔齒輪和入料管進入混料桶內，同時處理池內的低碳氮比的生活污水會在壓強的作用下通過單向閥進入混料桶內，使得混料桶內的生活污水的碳氮比符合標準，再然后混料桶內含有碳源的生活污水會通過通料管回到處理池內，通過定量齒條調節多孔盤和多孔齒輪的閉合和打開，從而能夠使碳源桶內碳源的下料量更精準，進而使得生活污水的碳氮比更符合標準，加快后續生活污水反硝化的速度。

當凸桿帶動混料桶向上移動時，混料桶會帶動轉動環向上移動，使得擺動板攪動處理池內低碳氮比的生活污水和含有碳源的生活污水，通過擺動板對處理池內低碳氮比的生活污水和含有碳源的生活污水進行攪拌，從而能夠使處理池內低碳氮比的生活污水和碳混合得更充分，進而能夠更好地提高生活污水的低碳氮比，進一步加快后續生活污水反硝化的速度。

當電機的輸出軸帶動通料管轉動時，拍打板會不斷拍打生活污水表面的浮沫，如此，通過拍打板不斷拍打生活污水表面的浮沫，從而能夠更有效地去除生活污水表面的浮沫，使得浮沫中的污染物回到生活污水中，進而使得碳源和生活污水混合的更徹底。

（發明人：毛杰;孫剛飛;李廣翔;劉一銘;羅強）
