公布日：2023.12.12
申請日：2023.09.15
分類號：C02F1/00(2023.01)I;C02F1/20(2023.01)I;C02F101/34(2006.01)N
摘要
本發明公開了一種二段煤氣發生爐含酚廢水的處理系統，包括沉淀罐，所述沉淀罐的內部設置有撫料機構，所述撫料機構包括濾板，所述濾板的外表面與沉淀罐的內部活動連接，所述濾板的外部分別設置有泵液組件以及排料組件，所述濾板的外表面開設有限位槽，所述限位槽的內部活動連接有限位條，所述限位條的外表面與沉淀罐的內部固定連接，所述濾板的外表面活動連接有圓環，所述圓環的外表面與沉淀罐的內部活動連接，涉及廢水處理技術領域，解決了現有含酚廢水處理系統使用時，物相沉淀分離的效率較低，同時由于廢水中沉淀含量不同，導致沉淀厚度不同，從而無法完全將清液排出，從而影響整體廢水處理效果的問題。
權利要求書

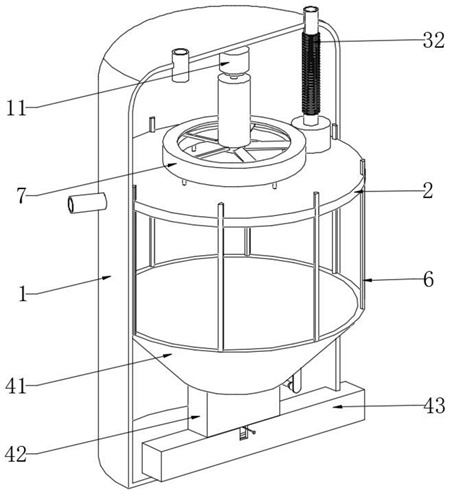

1.一種二段煤氣發生爐含酚廢水的處理系統，包括沉淀罐(1)，其特征在于：所述沉淀罐(1)的內部設置有撫料機構，所述撫料機構包括濾板(2)，所述濾板(2)的外表面與沉淀罐(1)的內部活動連接，所述濾板(2)的外部分別設置有泵液組件(3)以及排料組件(4)，所述濾板(2)的外表面開設有限位槽(5)，所述限位槽(5)的內部活動連接有限位條(6)，所述限位條(6)的外表面與沉淀罐(1)的內部固定連接，所述濾板(2)的外表面活動連接有圓環(7)，所述圓環(7)的外表面與沉淀罐(1)的內部活動連接，所述圓環(7)的內壁之間共軸設置有升降桿(8)，所述升降桿(8)的輸出端固定連接有旋板(9)，所述旋板(9)的外表面與圓環(7)的內壁活動連接，所述圓環(7)的內壁開設有環槽(10)，所述環槽(10)的內部與旋板(9)的外表面活動連接，所述升降桿(8)的一端固定連接有轉動電機(11)，所述轉動電機(11)的外表面與沉淀罐(1)的內部固定連接，所述圓環(7)的外表面開設有凹槽(12)，所述凹槽(12)的內部活動連接有彈簧桿(13)，所述彈簧桿(13)的輸出端與濾板(2)的外表面固定連接。
2.根據權利要求1所述的一種二段煤氣發生爐含酚廢水的處理系統，其特征在于：所述泵液組件(3)包括排液管(31)，所述排液管(31)的內部與沉淀罐(1)的內部貫穿連通，所述排液管(31)的一端連通有波紋管(32)，所述波紋管(32)的外表面與沉淀罐(1)的內部活動連接，所述波紋管(32)的一端連通有吸罩(33)，所述吸罩(33)的外表面與沉淀罐(1)的內部互動連接，所述吸罩(33)的外表面與濾板(2)的外表面活動連接。
3.根據權利要求2所述的一種二段煤氣發生爐含酚廢水的處理系統，其特征在于：所述吸罩(33)和排液管(31)的內部均固定連接有支架(34)，一側所述支架(34)的本體貫穿轉動連接有葉輪(35)，所述葉輪(35)的外表面與吸罩(33)的內部活動連接，另一側所述支架(34)的外表面固定連接有泵液電機(36)，所述泵液電機(36)的輸出端與另一側支架(34)的本體貫穿轉動連接，所述泵液電機(36)的輸出端通過聯軸器固定連接有伸縮桿(37)，所述伸縮桿(37)的外表面分別與排液管(31)、波紋管(32)以及吸罩(33)的內部活動連接，所述伸縮桿(37)的輸出端通過聯軸器與葉輪(35)的軸端固定連接。
4.根據權利要求1所述的一種二段煤氣發生爐含酚廢水的處理系統，其特征在于：所述排料組件(4)包括料罩(41)，所述料罩(41)的外表面與沉淀罐(1)的內部固定連接，所述料罩(41)的外表面與濾板(2)的外表面活動連接，所述料罩(41)的內部貫穿連通有方管(42)，所述方管(42)的外表面固定連接有條管(43)，所述條管(43)的本體開設有貫通的料槽(44)，所述料槽(44)的內部與方管(42)的內部活動連接，所述條管(43)的內部活動連接有承板(45)，所述承板(45)的外部分別設置有驅動單元(46)以及控料單元(47)。
5.根據權利要求4所述的一種二段煤氣發生爐含酚廢水的處理系統，其特征在于：所述方管(42)外表面的兩側均鉸接有擋板(48)，兩側所述擋板(48)的外表面分別與方管(42)、料槽(44)以及條管(43)的內部活動連接，所述擋板(48)的外表面轉動連接有推拉桿(49)，所述推拉桿(49)的一端與沉淀罐(1)的內部轉動連接，所述條管(43)的本體開設有貫通的連槽(410)，所述連槽(410)的分別與沉淀罐(1)以及料槽(44)的內部相連通，所述推拉桿(49)的外表面分別與料槽(44)以及連槽(410)的內部活動連接，所述條管(43)內部的兩側均固定連接有斜板(411)，兩側所述斜板(411)的外表面均與承板(45)的外表面活動連接，一側所述斜板(411)一端的上下兩方均設置有排料管(412)，兩個所述排料管(412)的內部均與條管(43)的內部貫穿連通。
6.根據權利要求4所述的一種二段煤氣發生爐含酚廢水的處理系統，其特征在于：所述驅動單元(46)包括固框(461)，所述固框(461)設置在條管(43)的內部，所述固框(461)本體的三側均貫穿轉動連接有滾珠絲杠(462)，所述滾珠絲杠(462)的另一端與條管(43)的內部活動連接，三側所述滾珠絲杠(462)相互靠近的一端均固定連接有轉動齒輪(463)，三側所述轉動齒輪(463)的外表面均與固框(461)的內部轉動連接，上方所述轉動齒輪(463)分別與左右兩側轉動齒輪(463)兩兩嚙合，三側所述滾珠絲杠(462)的另一端均貫穿活動連接有滑桿(464)，上方所述滑桿(464)的外表面與承板(45)的外表面活動連接。
7.根據權利要求6所述的一種二段煤氣發生爐含酚廢水的處理系統，其特征在于：左右兩側所述滑桿(464)的一端均固定連接有支桿(465)，兩側所述支桿(465)的一端均與承板(45)的外表面固定連接，所述固框(461)的外表面固定連接有驅動電機(466)，所述驅動電機(466)的外表面與條管(43)的內部固定連接，所述驅動電機(466)的輸出端與固框(461)的本體貫穿轉動連接，所述驅動電機(466)的輸出端固定連接有驅動齒輪(467)，所述驅動齒輪(467)的外表面與固框(461)的內部活動連接，所述驅動齒輪(467)的外表面分別與左右兩側轉動齒輪(463)的外表面相嚙合。
8.根據權利要求4所述的一種二段煤氣發生爐含酚廢水的處理系統，其特征在于：所述控料單元(47)包括轉軸(471)，所述轉軸(471)的外表面與方管(42)的本體貫穿轉動連接，所述轉軸(471)的外表面與沉淀罐(1)的內部活動連接，所述轉軸(471)的外表面固定連接有隔板(472)，所述隔板(472)的外表面與方管(42)的內部活動連接，所述轉軸(471)的一端固定連接有蝸輪(473)，所述蝸輪(473)的外表面嚙合有蝸桿(474)，所述蝸桿(474)的一端通過聯軸器固定連接有控料電機(475)，所述控料電機(475)的外表面固定連接有固板(476)，所述固板(476)的外表面與料罩(41)的外表面固定連接。
發明內容
針對現有技術的不足，本發明提供了一種二段煤氣發生爐含酚廢水的處理系統，解決了現有含酚廢水處理系統使用時，物相沉淀分離的效率較低，同時由于廢水中沉淀含量不同，導致沉淀厚度不同，從而無法完全將清液排出，從而影響整體廢水處理效果的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種二段煤氣發生爐含酚廢水的處理系統，包括沉淀罐，所述沉淀罐的內部設置有撫料機構，所述撫料機構包括濾板，所述濾板的外表面與沉淀罐的內部活動連接，所述濾板的外部分別設置有泵液組件以及排料組件，所述濾板的外表面開設有限位槽，所述限位槽的內部活動連接有限位條，所述限位條的外表面與沉淀罐的內部固定連接，所述濾板的外表面活動連接有圓環，所述圓環的外表面與沉淀罐的內部活動連接，所述圓環的內壁之間共軸設置有升降桿，所述升降桿的輸出端固定連接有旋板，所述旋板的外表面與圓環的內壁活動連接，所述圓環的內壁開設有環槽，所述環槽的內部與旋板的外表面活動連接，所述升降桿的一端固定連接有轉動電機，所述轉動電機的外表面與沉淀罐的內部固定連接，所述圓環的外表面開設有凹槽，所述凹槽的內部活動連接有彈簧桿，所述彈簧桿的輸出端與濾板的外表面固定連接。
優選的，所述泵液組件包括排液管，所述排液管的內部與沉淀罐的內部貫穿連通，所述排液管的一端連通有波紋管，所述波紋管的外表面與沉淀罐的內部活動連接，所述波紋管的一端連通有吸罩，所述吸罩的外表面與沉淀罐的內部互動連接，所述吸罩的外表面與濾板的外表面活動連接。
優選的，所述吸罩和排液管的內部均固定連接有支架，一側所述支架的本體貫穿轉動連接有葉輪，所述葉輪的外表面與吸罩的內部活動連接，另一側所述支架的外表面固定連接有泵液電機，所述泵液電機的輸出端與另一側支架的本體貫穿轉動連接，所述泵液電機的輸出端通過聯軸器固定連接有伸縮桿，所述伸縮桿的外表面分別與排液管、波紋管以及吸罩的內部活動連接，所述伸縮桿的輸出端通過聯軸器與葉輪的軸端固定連接。
優選的，所述排料組件包括料罩，所述料罩的外表面與沉淀罐的內部固定連接，所述料罩的外表面與濾板的外表面活動連接，所述料罩的內部貫穿連通有方管，所述方管的外表面固定連接有條管，所述條管的本體開設有貫通的料槽，所述料槽的內部與方管的內部活動連接，所述條管的內部活動連接有承板，所述承板的外部分別設置有驅動單元以及控料單元。
優選的，所述方管外表面的兩側均鉸接有擋板，兩側所述擋板的外表面分別與方管、料槽以及條管的內部活動連接，所述擋板的外表面轉動連接有推拉桿，所述推拉桿的一端與沉淀罐的內部轉動連接，所述條管的本體開設有貫通的連槽，所述連槽的分別與沉淀罐以及料槽的內部相連通，所述推拉桿的外表面分別與料槽以及連槽的內部活動連接，所述條管內部的兩側均固定連接有斜板，兩側所述斜板的外表面均與承板的外表面活動連接，一側所述斜板一端的上下兩方均設置有排料管，兩個所述排料管的內部均與條管的內部貫穿連通。
優選的，所述驅動單元包括固框，所述固框設置在條管的內部，所述固框本體的三側均貫穿轉動連接有滾珠絲杠，所述滾珠絲杠的另一端與條管的內部活動連接，三側所述滾珠絲杠相互靠近的一端均固定連接有轉動齒輪，三側所述轉動齒輪的外表面均與固框的內部轉動連接，上方所述轉動齒輪分別與左右兩側轉動齒輪兩兩嚙合，三側所述滾珠絲杠的另一端均貫穿活動連接有滑桿，上方所述滑桿的外表面與承板的外表面活動連接。
優選的，左右兩側所述滑桿的一端均固定連接有支桿，兩側所述支桿的一端均與承板的外表面固定連接，所述固框的外表面固定連接有驅動電機，所述驅動電機的外表面與條管的內部固定連接，所述驅動電機的輸出端與固框的本體貫穿轉動連接，所述驅動電機的輸出端固定連接有驅動齒輪，所述驅動齒輪的外表面與固框的內部活動連接，所述驅動齒輪的外表面分別與左右兩側轉動齒輪的外表面相嚙合。
優選的，所述控料單元包括轉軸，所述轉軸的外表面與方管的本體貫穿轉動連接，所述轉軸的外表面與沉淀罐的內部活動連接，所述轉軸的外表面固定連接有隔板，所述隔板的外表面與方管的內部活動連接，所述轉軸的一端固定連接有蝸輪，所述蝸輪的外表面嚙合有蝸桿，所述蝸桿的一端通過聯軸器固定連接有控料電機，所述控料電機的外表面固定連接有固板，所述固板的外表面與料罩的外表面固定連接。
有益效果
本發明提供了一種二段煤氣發生爐含酚廢水的處理系統。與現有技術相比具備以下有益效果：
(1)通過設置撫料機構，首先升降桿帶動濾板升降，通過壓濾的方式加速沉淀速度，從而提升廢水處理效率，同時對沉淀表面進行壓平，便于清液的完全排出，其次通過轉動電機帶動旋板轉動，使得清液跟隨運動，以便于將含酚氣體析出，從而提升整體的廢水處理效果和效率。
(2)通過設置泵液組件，利用波紋管和伸縮桿的伸縮，便于吸罩和葉輪的位置調整，并通過吸罩和濾板的固定，使得吸罩可跟隨沉淀高度的變化而變化，從而始終可以處于清液層的底部，以便于可將清液完全排出。
(3)通過設置排料組件，料罩可對沉淀物進行匯集以便于排料，同時擋板和方管的組合，可對沉淀物的運動進行控制，以便于將清液分離排出，且承板的設置便于沉淀物的傳輸，以及可將沉淀物中含有的清液再次分離，從而提升廢水處理的效果。
(4)通過設置驅動單元，利用驅動電機的驅動，并通過轉動齒輪與驅動齒輪的嚙合，以及轉動齒輪之間的嚙合，使得三側的滾珠絲杠帶動滑桿往復運動，從而使得上方的滑桿頂動承板，使其和沉淀物產生震動，以便于物相分離，且左右兩側滑桿通過支桿帶動承板往復運動，可對處理后的沉淀物進行傳輸，以便于進行排料。
(5)通過設置控料單元，利用相鄰隔板之間的空間，可對控制沉淀物的下料量，從而便于提升沉底物的再次處理效率和效果，同時通過蝸輪和蝸桿的組合，便于控制下料的間隔時長，以便于根據實際的處理情況進行下料，又便于沉淀物的有序泵取，避免造成堆積堵塞。
（發明人：王歸所;張永軍）
