公布日：2023.12.12
申請日：2023.08.24
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)I;C02F1/56(2023.01)I;C02F1/04(2023.01)N;C02F1/44(2023.01)N;C02F1/00(2023.01)N;C02F3/00(2023.01)N;C02F5/
00(2023.01)N;C02F101/20(2006.01)N;C02F1/50(2023.01)N
摘要
本發明提供了高濃化工廢水的處理方法及系統，涉及水處理技術領域。所述處理方法包括以下步驟：將高濃化工廢水泵入預處理物化反應設備，使用復合固體絮凝劑AWOS與廢水反應，含有絮狀物的廢液進入快速脫水裝置實現固液分離，預處理物化反應設備出水依次經過生物膜設備、蒸發濃縮設備、集成膜設備，再返回蒸發濃縮設備，得到出水可用以制備超純水，污泥和濃縮液進入污泥池處理。本發明嚴格控制絮凝劑加藥量，選擇磁性填料活性污泥及MBR膜，高效梯度處理絮體顆粒及COD，搭配蒸發濃縮設備及集成膜設備，提升廢水處理效果及運行穩定性。該處理系統使用范圍廣，降低水資源的浪費，具有廣闊的應用前景。
權利要求書
1.一種高濃化工廢水的處理方法，其特征在于，包括以下步驟：S1、將高濃化工廢水泵入預處理物化反應設備，將復合固體絮凝劑AWOS通過精準計量投加裝置加入到絮凝反應裝置，所述AWOS與廢水混合絮凝；含有絮狀物的廢液被泵入快速脫水裝置，依靠廢液自身重力實現固液分離；S2、將預處理物化反應設備出水泵入生物膜設備，通過活性污泥磁性填料和沉浸式簾式超濾膜（MBR膜）進行凈化；S3、將所述生物膜出水泵入蒸發濃縮設備，添加阻垢劑AWRZ，在負壓0.085-0.1MPa、溫度為35℃-55℃條件下對廢水做進一步處理；S4、蒸發濃縮設備出水進入集成膜設備，所述集成膜設備包括介質過濾模塊和二級反滲透膜（RO膜）模塊，所述蒸發濃縮設備出水經過介質過濾模塊以及二級RO膜模塊進行進一步凈化；S5、從集成膜設備出來的濃水泵入蒸發濃縮設備，經過蒸發濃縮后，該出水可用以制備超純水；S6、物化反應設備、生物膜設備產生的污泥和蒸發濃縮設備產生的濃縮液進入污泥池，污泥經脫水后得到干污泥。
2.根據權利要求1所述高濃化工廢水的處理方法，其特征在于：所述復合固體絮凝劑AWOS包括以下成分，海藻酸鈉∶殼聚糖：海泡石纖維：改性硅藻土：石膏：硫酸鈣晶須＝1：0.6-0.9：0.65-0.95：0.8-1.3：3-5：0.1-0.5。
3.根據權利要求2所述高濃化工廢水的處理方法，其特征在于：所述復合固體絮凝劑AWOS還包括1.3.5-三嗪-2.4.6-三硫醇三鈉鹽（AF-802），硫酸鋁（非水合硫酸鋁）或氯化鐵，陰離子聚丙烯酰胺/陽離子聚丙烯酰胺，肉豆蔻酸鉀；所述AF-802用于捕捉重金屬。
4.根據權利要求1所述的高濃化工廢水的處理方法，S2中所述MBR膜采用外壓式過濾，跨膜壓差為50-55kpa。
5.根據權利要求1所述高濃化工廢水的處理方法，其特征在于：S4中所述二級RO膜組件采用經阻垢劑AWRZ和殺菌劑AWRS處理的RO膜，所述殺菌劑AWRS包含殺菌配方溴硝醇和表面活性劑鼠李糖脂。
6.一種使用權利要求1-5任一所述的處理方法進行高濃化工廢水處理的處理系統，其特征在于：包括預處理物化反應設備、生物膜設備、蒸發濃縮設備、集成膜設備和污泥池；所述物化反應設備包括絮凝反應裝置和快速脫水裝置；所述絮凝反應裝置包括精準計量投加裝置、絮凝反應槽和變速攪拌器。
7.根據權利要求6所述的處理系統，其特征在于：所述快速脫水裝置設置有快速脫水槽，所述快速脫水槽內設置支撐襯網、濾布和襯網抽出口；所述襯網設置于濾布的下方用于支撐濾布。所述襯網抽出口設置于快速脫水槽外壁，與襯網高度一致。
8.根據權利要求6所述的處理系統，其特征在于：所述生物膜設備內裝有活性污泥磁性填料和MBR膜，所述MBR膜孔徑為0.15μm-0.65μm。
9.根據權利要求6所述的處理系統，其特征在于：所述集成膜設備包括介質過濾模塊和二級RO膜模塊。
10.根據權利要求6所述的處理系統，其特征在于：所述污泥池用于接收來自所述預處理物化反應設備、生物膜設備的污泥以及來自所述蒸發濃縮設備的濃縮液，所述污泥池設置有壓濾脫水結構。
發明內容
本發明的目的在于：針對上述高濃化工廢水COD等指標高的問題，本發明提供一種高濃化工廢水的處理方法與系統，預處理物化反應階段采用復合固體絮凝劑AWOS，該絮凝劑兼有調節PH、破乳、高效架橋、捕捉重金屬、快速絮凝沉淀等多種功能，大大降低高濃化工廢水中的COD等值，進而提高后續工藝處理效果，同時使用阻垢劑AWRZ、殺菌劑AWRS，有效提高回用效率，降低出水COD指標；回用工藝階段采用蒸發濃縮集成膜處理，有效去除微量COD。
為解決現有的技術問題，本發明提供了如下技術方案，一種高濃化工廢水處理方法，包括以下步驟：S1、將高濃化工廢水泵入預處理物化反應設備，將復合固體絮凝劑AWOS通過精準計量投加裝置加入到絮凝反應裝置，所述AWOS與廢水混合絮凝。含有絮狀物的廢液被泵入快速脫水裝置，依靠廢液自身重力實現固液分離。
S2、將預處理物化反應設備出水泵入生物膜設備，通過活性污泥磁性填料和沉浸式簾式超濾膜（MBR膜）進行凈化。
S3、將所述生物膜出水泵入蒸發濃縮設備，添加阻垢劑AWRZ，在負壓0.085-0.1MPa、溫度為35℃-55℃條件下對廢水做進一步處理。
S4、蒸發濃縮設備出水進入集成膜設備，所述集成膜設備包括介質過濾模塊和二級反滲透膜（RO膜）模塊，所述蒸發濃縮設備出水經過介質過濾模塊以及RO膜模塊進行進一步凈化。
S5、從集成膜設備出來的濃水泵入蒸發濃縮設備，經過蒸發濃縮后，該出水可用以制備超純水。
S6、物化反應設備、生物膜設備產生的污泥和蒸發濃縮設備產生的濃縮液進入污泥池，污泥經脫水后得到干污泥。
進一步，所述復合固體絮凝劑AWOS包括以下成分，海藻酸鈉∶殼聚糖：海泡石纖維：改性硅藻土：石膏：硫酸鈣晶須＝1：0.6-0.9：0.65-0.95：0.8-1.3：3-5：0.1-0.5。
進一步，所述復合固體絮凝劑AWOS還包括1.3.5-三嗪-2.4.6-三硫醇三鈉鹽（AF-802），硫酸鋁（非水合硫酸鋁）或氯化鐵，陰離子聚丙烯酰胺/陽離子聚丙烯酰胺，肉豆蔻酸鉀；所述AF-802用于捕捉重金屬。
進一步，S2中所述MBR膜采用外壓式過濾，跨膜壓差為50-55kpa。
進一步，S4中所述二級RO膜組件采用經阻垢劑AWRZ和殺菌劑AWRS處理的RO膜，所述殺菌劑AWRS包含殺菌配方溴硝醇和表面活性劑鼠李糖脂。

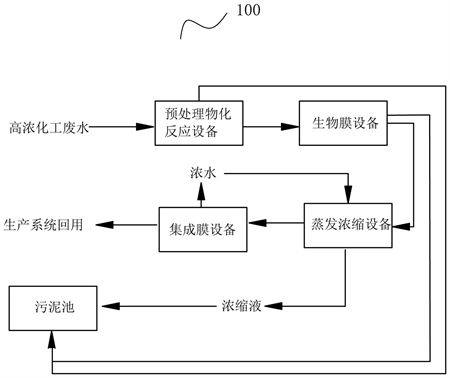

一種使用所述處理方法進行高濃化工廢水處理的處理系統，包括預處理物化反應設備、生物膜設備、蒸發濃縮設備、集成膜設備和污泥池；所述物化反應設備包括絮凝反應裝置和快速脫水裝置；所述絮凝反應裝置包括精準計量投加裝置、絮凝反應槽和變速攪拌器。
進一步，所述快速脫水裝置設置有快速脫水槽，所述快速脫水槽內設置支撐襯網、濾布和襯網抽出口；所述襯網設置于濾布的下方用于支撐濾布。所述襯網抽出口設置于快速脫水槽外壁，與襯網高度一致。
進一步，所述生物膜設備內裝有活性污泥磁性填料和MBR膜，所述MBR膜孔徑為0.15μm-0.65μm。
進一步，所述集成膜設備包括介質過濾模塊和二級RO膜模塊。
進一步，所述污泥池用于接收來自所述預處理物化反應設備、生物膜設備的污泥以及來自所述蒸發濃縮設備的濃縮液，所述污泥池設置有壓濾脫水結構。
本發明由于采用以上技術方案，與現有技術相比，作為舉例，具有以下的優點和積極效果：
1.采用特殊的水處理藥劑及預處理預處理物化反應設備，嚴格控制加藥量及控制參數，提高不同高濃化工廢水的預處理效果，降低后續工藝處理的負擔及影響。
2.選擇磁性填料活性污泥及MBR膜，通過控制相關參數，高效梯度處理絮體顆粒及COD；搭配蒸發濃縮設備及集成膜設備，組合特殊水處理劑功效，提升處理效果及運行穩定性，最終出水指標滿足回用要求。
3.該處理方法既可以處理不含重金屬的高濃化工廢水，又可以處理含有不同量不同種類重金屬的高濃化工廢水，適用范圍廣。
4.該處理方法采用整體內循環的方式可有效去除廢水中的高濃有機物及有害顆粒物，實現系統的真正回用，大大降低水資源的浪費。
5.該處理方法與傳統的處理技術相比，工藝先進，水處理劑選型高效環保，通過科學控制工藝參數，大大提高蒸發濃縮設備、集成膜設備的處理效率及出水品質，實現高效回用的目的，綜合降低成本，在高濃化工廢水處理領域有很廣闊的應用前景。
基于上述優點和積極效果，本發明采用復合高效固體絮凝劑，投加量少，有效解決傳統高濃化工廢水預處理效率低的問題；采用特殊集成工藝，解決了高濃化工廢水出水COD高無法回用的問題，有效拓展高濃化工廢水的適用領域，實現資源化回用利用。
（發明人：李升軍;楚飛虎;朱崇兵;邱浩然;趙佳平）
