公布日：2023.01.06
申請日：2022.09.05
分類號：C02F11/13(2019.01)I;F25B30/06(2006.01)I
摘要
本發明公開了一種能夠分層管理的可拆式污泥低溫干化用熱泵房，包括：安裝底板，其上端邊側通過螺栓安裝有安裝側板，且安裝側板的上端外側設置有安裝頂板，所述安裝底板的上中部安裝有與安裝頂板相互連接的第一分隔板，且安裝底板的上表面前部安裝有前連接板，所述前連接板的前端通過鉸鏈安裝有第一開合門，且第一開合門的前端內部鑲嵌設置有觀察窗；第二分隔板，其通過螺栓固定安裝于第一分隔板單體內側上端。該能夠分層管理的可拆式污泥低溫干化用熱泵房，具有較好的分層管理功能，且在進行干化時對污泥具有較好的厚度平整度調節功能，使得污泥的厚度一致，從而便于提高整體的干化效果。
權利要求書

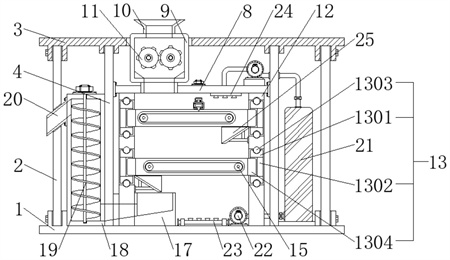

1.一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于，包括：安裝底板(1)，其上端邊側通過螺栓安裝有安裝側板(2)，且安裝側板(2)的上端外側設置有安裝頂板(3)，所述安裝底板(1)的上中部安裝有與安裝頂板(3)相互連接的第一分隔板(4)，且安裝底板(1)的上表面前部安裝有前連接板(5)，所述前連接板(5)的前端通過鉸鏈安裝有第一開合門(6)，且第一開合門(6)的前端內部鑲嵌設置有觀察窗(7)；第二分隔板(8)，其通過螺栓固定安裝于第一分隔板(4)單體內側上端，且第二分隔板(8)的上端面左側設置有粉碎倉(9)，所述粉碎倉(9)的上端外側一體化安裝有進料管(10)，且粉碎倉(9)的內部設置有粉碎輥組(11)；安裝架(12)，其安裝于第二分隔板(8)的下端面并位于第一分隔板(4)的內側，所述安裝架(12)的內部設置有分層組件(13)，且分層組件(13)的后端外側安裝有第一驅動電機(14)，并且第一驅動電機(14)的輸出端安裝有位于分層組件(13)內側的輸送帶(15)，所述分層組件(13)的后端安裝有磁石塊(16)；收集倉(17)，其固定安裝于安裝架(12)單體內側下端，且分層組件(13)的左側設置有位于第一分隔板(4)左端外側的出料箱(18)，所述出料箱(18)的內部安裝有出料絞龍(19)，且出料箱(18)的上端面左側通過螺栓設置有排出管(20)；低溫?zé)岜帽倔w(21)，其設置于安裝底板(1)的上端右側，且低溫?zé)岜帽倔w(21)的左側通過管狀結構連接有抽風機(22)，并且抽風機(22)的左側連接有出氣管(23)，所述第二分隔板(8)的下端面連接有進氣管(24)，所述安裝架(12)單體內側固定安裝有導向板(25)；后隔板(26)，其安裝于第二分隔板(8)的下端面后側，且第二分隔板(8)的上表面后端安裝有第二驅動電機(27)，并且第二驅動電機(27)的輸出端連接有傳動桿(28)，所述傳動桿(28)的外側連接有傳動塊(29)，且傳動塊(29)的前端外側通過鉸鏈安裝有第一調節板(30)，所述第一調節板(30)的前端外側設置有第二調節板(31)，且第二調節板(31)的前端通過鉸鏈安裝有位于輸送帶(15)上方的刮板(32)；支撐限位桿(33)，其固定安裝于后隔板(26)的前端面，且支撐限位桿(33)的外側安裝有位于第一調節板(30)前端內側的限位塊(34)，所述分層組件(13)的前端連接有把手(35)，所述安裝架(12)的前端通過內側通過鉸鏈安裝有第二開合門(36)。
2.根據權利要求1所述的一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于：所述安裝側板(2)和第一分隔板(4)分別與安裝頂板(3)采用插接的方式相連接，且安裝頂板(3)的下表面設置有用于安裝的凸起結構。
3.根據權利要求1所述的一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于：所述分層組件(13)包括連接架(1301)、頂角塊(1302)、滾珠(1303)和支撐安裝架(1304)；連接架(1301)，其安裝于安裝架(12)的內側端；頂角塊(1302)，其分別固定安裝于連接架(1301)的內側前后兩端，且連接架(1301)的上下兩端均鑲嵌設置有滾珠(1303)；支撐安裝架(1304)，其安裝于頂角塊(1302)的內側端。
4.根據權利要求3所述的一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于：所述頂角塊(1302)的橫截面為“L”字型，且支撐安裝架(1304)與滾珠(1303)采用卡合的方式相連接，并且滾珠(1303)在連接架(1301)的內部呈前后等間距設置。
5.根據權利要求1所述的一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于：所述導向板(25)單體呈傾斜設置，且導向板(25)與輸送帶(15)呈一一對應設置。
6.根據權利要求1所述的一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于：所述傳動桿(28)分別與第二分隔板(8)和后隔板(26)采用轉動的方式相連接，且傳動桿(28)與傳動塊(29)采用螺紋的方式相連接。
7.根據權利要求1所述的一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于：所述第一調節板(30)和第二調節板(31)均呈傾斜式設置，且第一調節板(30)和第二調節板(31)采用轉動的方式相連接。
8.根據權利要求1所述的一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于：所述限位塊(34)與支撐限位桿(33)采用滑動的方式相連接并對限位塊(34)起到支撐的作用。
9.根據權利要求1所述的一種能夠分層管理的可拆式污泥低溫干化用熱泵房，其特征在于：所述磁石塊(16)與安裝架(12)采用磁吸的方式相連接，且磁石塊(16)關于支撐安裝架(1304)的豎直中軸線呈左右對稱設置。
發明內容
本發明的目的在于提供一種能夠分層管理的可拆式污泥低溫干化用熱泵房，以解決上述背景技術中提出的在進行干化時對污泥不具有較好的厚度平整度調節功能，使得污泥的厚度不一，易影響整體對污泥的干化效果，且不具有較好的分層管理功能的問題。
為實現上述目的，本發明提供如下技術方案：一種能夠分層管理的可拆式污泥低溫干化用熱泵房，包括：
安裝底板，其上端邊側通過螺栓安裝有安裝側板，且安裝側板的上端外側設置有安裝頂板，所述安裝底板的上中部安裝有與安裝頂板相互連接的第一分隔板，且安裝底板的上表面前部安裝有前連接板，所述前連接板的前端通過鉸鏈安裝有第一開合門，且第一開合門的前端內部鑲嵌設置有觀察窗；
第二分隔板，其通過螺栓固定安裝于第一分隔板單體內側上端，且第二分隔板的上端面左側設置有粉碎倉，所述粉碎倉的上端外側一體化安裝有進料管，且粉碎倉的內部設置有粉碎輥組；
安裝架，其安裝于第二分隔板的下端面并位于第一分隔板的內側，所述安裝架的內部設置有分層組件，且分層組件的后端外側安裝有第一驅動電機，并且第一驅動電機的輸出端安裝有位于分層組件內側的輸送帶，所述分層組件的后端安裝有磁石塊；
收集倉，其固定安裝于安裝架單體內側下端，且分層組件的左側設置有位于第一分隔板左端外側的出料箱，所述出料箱的內部安裝有出料絞龍，且出料箱的上端面左側通過螺栓設置有排出管；
低溫?zé)岜帽倔w，其設置于安裝底板的上端右側，且低溫?zé)岜帽倔w的左側通過管狀結構連接有抽風機，并且抽風機的左側連接有出氣管，所述第二分隔板的下端面連接有進氣管，所述安裝架單體內側固定安裝有導向板；
后隔板，其安裝于第二分隔板的下端面后側，且第二分隔板的上表面后端安裝有第二驅動電機，并且第二驅動電機的輸出端連接有傳動桿，所述傳動桿的外側連接有傳動塊，且傳動塊的前端外側通過鉸鏈安裝有第一調節板，所述第一調節板的前端外側設置有第二調節板，且第二調節板的前端通過鉸鏈安裝有位于輸送帶上方的刮板；
支撐限位桿，其固定安裝于后隔板的前端面，且支撐限位桿的外側安裝有位于第一調節板前端內側的限位塊，所述分層組件的前端連接有把手，所述安裝架的前端通過內側通過鉸鏈安裝有第二開合門。
優選的，所述安裝側板和第一分隔板分別與安裝頂板采用插接的方式相連接，且安裝頂板的下表面設置有用于安裝的凸起結構。
優選的，所述分層組件包括連接架、頂角塊、滾珠和支撐安裝架；
連接架，其安裝于安裝架的內側端；
頂角塊，其分別固定安裝于連接架的內側前后兩端，且連接架的上下兩端均鑲嵌設置有滾珠；
支撐安裝架，其安裝于頂角塊的內側端。
優選的，所述頂角塊的橫截面為“L”字型，且支撐安裝架與滾珠采用卡合的方式相連接，并且滾珠在連接架的內部呈前后等間距設置。
優選的，所述導向板單體呈傾斜設置，且導向板與輸送帶呈一一對應設置。
優選的，所述傳動桿分別與第二分隔板和后隔板采用轉動的方式相連接，且傳動桿與傳動塊采用螺紋的方式相連接。
優選的，所述第一調節板和第二調節板均呈傾斜式設置，且第一調節板和第二調節板采用轉動的方式相連接。
優選的，所述限位塊與支撐限位桿采用滑動的方式相連接并對限位塊起到支撐的作用。
優選的，所述磁石塊與安裝架采用磁吸的方式相連接，且磁石塊關于支撐安裝架的豎直中軸線呈左右對稱設置。
與現有技術相比，本發明的有益效果是：該能夠分層管理的可拆式污泥低溫干化用熱泵房，具有較好的分層管理功能，且在進行干化時對污泥具有較好的厚度平整度調節功能，使得污泥的厚度一致，從而便于提高整體的干化效果；
1、設有安裝架、分層組件和輸送帶，通過分層組件在安裝架的內部設置有上下兩組，且分層組件與輸送帶呈內外一一對應設置，安裝架對分層組件起到較好的安裝和支撐作用，便于將分層組件進行穩固安裝，同時2組分層組件的內部分別安裝有2組輸送帶，從而使得安裝架和分層組件對輸送帶具有較好的分層管理功能；
2、設有輸送帶、刮板，通過第二調節板的前端通過鉸鏈安裝有位于輸送帶上方的刮板，且刮板的前端連接有位于第二分隔板前端下方的限位結構，污泥在第一組輸送帶的作用下向右傳送時，刮板對污泥進行刮平工作，便于使得第一組輸送帶上方污泥的厚度一致，從而便于提高整體的干化效果；
3、設有第一調節板、第二調節板和限位塊，通過第一調節板的上端與在傳動桿的作用下進行移動的傳動塊發生轉動，此時第一調節板的傾斜角度發生改變，從而使得第一調節板下端與限位塊發生轉動并帶動限位塊與支撐限位桿發生向前滑動，且第二調節板的下端與限位塊發生轉動，使第二調節板的傾斜角度發生改變，從而使得第二調節板的上端與刮板發生轉動連接，進而起到調節刮板的高度的作用。
（發明人：黃志洋;李紅軍;王婷）
