公布日：2023.12.15
申請日：2023.11.15
分類號：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B08B9/053(2006.01)I
摘要
本發明公開了一種高效節能的工業廢水回用裝置，屬于工業廢水處理技術領域，包括箱體和收集箱以及隔板，所述箱體的內壁安裝有一號水管，所述一號水管的頂端與箱體內腔上方相固定，所述一號水管的內部安裝有二號水管，所述二號水管的下端外表面貫穿隔板的內部，且所述二號水管外部不與一號水管的內部相接觸，所述一號水管的內部安裝有清潔機構，所述箱體的內腔上方安裝有支撐桿，所述圓柱塊相鄰之間固定連接有一號彈簧，所述刮板的外表面與支撐桿的內表面相貼合，可以實現通過虹吸原理將箱體內部的廢水從二號水管流出，在廢水的沖擊下帶動圓柱塊向下擠壓一號彈簧，從而帶動刮板向下移動，達到對二號水管內部的雜質進行清理。
權利要求書

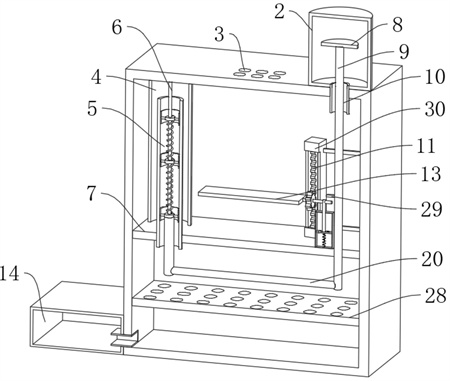

1.一種高效節能的工業廢水回用裝置，包括箱體（1）和收集箱（2）以及隔板（7），所述收集箱（2）位于箱體（1）的頂端一側，所述隔板（7）安裝在箱體（1）的內部，且所述隔板（7）將箱體（1）分為上下腔；其特征在于：所述箱體（1）的內壁安裝有一號水管（4），所述一號水管（4）的頂端與箱體（1）內腔上方相固定，所述一號水管（4）的內部安裝有二號水管（5），所述二號水管（5）的下端外表面貫穿隔板（7）的內部，且所述二號水管（5）外部不與一號水管（4）的內部相接觸，所述一號水管（4）的內部安裝有清潔機構；所述清潔機構包括安裝在二號水管（5）內部的三組均勻分布的刮板（18）和圓柱塊（16），所述箱體（1）的內腔上方安裝有支撐桿（6），所述支撐桿（6）的外部與圓柱塊（16）的內部滑動連接，所述圓柱塊（16）相鄰之間固定連接有一號彈簧（17），所述一號彈簧（17）套接在支撐桿（6）的外部，所述圓柱塊（16）的外部固定連接有若干個二號連接桿（26），所述刮板（18）的外表面與支撐桿（6）的內表面相貼合，所述刮板（18）的內表面與遠離圓柱塊（16）的一端相固定，所述二號水管（5）的下方設有連接機構。
2.根據權利要求1所述的一種高效節能的工業廢水回用裝置，其特征在于：所述連接機構包括二號水管（5）的內部的套筒（15），所述套筒（15）上方固定連接圓柱塊（16）的下方，所述支撐桿（6）的部分插入套筒（15）的內部，所述收集箱（2）的底端開設有進水管（10），所述進水管（10）外部貫穿箱體（1）的上方，所述收集箱（2）的內部安裝有圓柱桿（9），所述圓柱桿（9）的下端外部貫穿進水管（10）和隔板（7）的內部，所述圓柱桿（9）的一側固定連接有一號連接桿（20），所述一號連接桿（20）的左端與套筒（15）的下端相固定，所述隔板（7）的上方設有傳動機構。
3.根據權利要求2所述的一種高效節能的工業廢水回用裝置，其特征在于：所述傳動機構包括隔板（7）上方的凹槽（30），所述凹槽（30）的內部安裝有齒條（11），所述箱體（1）的內腔右側安裝有二號連接桿（26），所述二號連接桿（26）的左側與凹槽（30）固定連接，所述圓柱桿（9）的左側安裝有固定桿（21），所述固定桿（21）的外部固定連接有齒輪（12），所述固定桿（21）的左側安裝有攪拌葉（13），所述齒條（11）的外部一側與齒輪（12）一側形成嚙合連接，所述固定桿（21）的上方安裝有延時機構。
4.根據權利要求3所述的一種高效節能的工業廢水回用裝置，其特征在于：所述延時機構包括安裝在圓柱桿（9）的一側的固定塊（29），所述隔板（7）的右側上方安裝有活塞缸（23），所述活塞缸（23）的內部安裝有活塞板（25），所述活塞缸（23）的內部安裝有二號彈簧（31），所述二號彈簧（31）的上下兩端分別與活塞板（25）的底端和活塞缸（23）內腔底端相固定，所述固定桿（21）的下方轉動連接有活塞桿（22），所述活塞桿（22）的外部貫穿活塞缸（23）的上方與活塞板（25）的上方固定連接。
5.根據權利要求1所述的一種高效節能的工業廢水回用裝置，其特征在于：所述支撐桿（6）的底端固定連接有固定板（19），所述固定板（19）的直徑小于圓柱塊（16）的直徑。
6.根據權利要求4所述的一種高效節能的工業廢水回用裝置，其特征在于：所述活塞板（25）的左側安裝有單向閥（24），所述活塞板（25）的右側開設有若干個導水孔（27）。
7.根據權利要求1所述的一種高效節能的工業廢水回用裝置，其特征在于：所述收集箱（2）的內腔安裝有擋板（8），所述擋板（8）的下方與圓柱桿（9）的上方相固定，所述擋板（8）的直徑大于進水管（10）的直徑。
8.根據權利要求1所述的一種高效節能的工業廢水回用裝置，其特征在于：所述隔板（7）的正下方安裝有過濾板（28），所述過濾板（28）的外部與箱體（1）內壁相貼合。
9.根據權利要求1所述的一種高效節能的工業廢水回用裝置，其特征在于：所述箱體（1）的上方開設有若干個排氣孔（3），所述箱體（1）的左側安裝有回收箱（14）。
發明內容
針對現有技術中存在的問題，本發明的目的在于提供一種高效節能的工業廢水回用裝置，可以實現對廢水自動回收，且對回收裝置進行清理，提高了廢水高效回收利用。
為解決上述問題，本發明采用如下的技術方案。
一種高效節能的工業廢水回用裝置，包括箱體和收集箱以及隔板，所述收集箱位于箱體的頂端一側，所述隔板安裝在箱體的內部，且所述隔板將箱體分為上下腔；所述箱體的內壁安裝有一號水管，所述一號水管的頂端與箱體內腔上方相固定，所述一號水管的內部安裝有二號水管，所述二號水管的下端外表面貫穿隔板的內部，且所述二號水管外部不與一號水管的內部相接觸，所述一號水管的內部安裝有清潔機構；所述清潔機構包括安裝在二號水管內部的三組均勻分布的刮板和圓柱塊，所述箱體的內腔上方安裝有支撐桿，所述支撐桿的外部與圓柱塊的內部滑動連接，所述圓柱塊相鄰之間固定連接有一號彈簧，所述一號彈簧套接在支撐桿的外部，所述圓柱塊的外部固定連接有若干個二號連接桿，所述刮板的外表面與支撐桿的內表面相貼合，所述刮板的內表面與遠離圓柱塊的一端相固定，所述二號水管的下方安裝有連接機構。
優選地，所述連接機構包括二號水管的內部的套筒，所述套筒上方固定連接圓柱塊的下方，所述支撐桿的部分插入套筒的內部，所述收集箱的底端開設有進水管，所述進水管外部貫穿箱體的上方，所述收集箱的內部安裝有圓柱桿，所述圓柱桿的下端外部貫穿進水管和隔板的內部，所述圓柱桿的一側固定連接有一號連接桿，所述一號連接桿的左端與套筒的下端相固定，所述隔板的上方安裝有傳動機構。
優選地，所述傳動機構包括隔板上方的凹槽，所述凹槽的內部安裝有齒條，所述箱體的內腔右側安裝有二號連接桿，所述二號連接桿的左側與凹槽固定連接，所述圓柱桿的左側安裝有固定桿，所述固定桿的外部固定連接有齒輪，所述固定桿的左側安裝有攪拌葉，所述齒條的外部一側與齒輪一側形成嚙合連接，所述固定桿的上方安裝有延時機構。
優選地，所述延時機構包括安裝在圓柱桿的一側的固定塊，所述隔板的右側上方安裝有活塞缸，所述活塞缸的內部安裝有活塞板，所述活塞缸的內部安裝有二號彈簧，所述二號彈簧的上下兩端分別與活塞板的底端和活塞缸內腔底端相固定，所述固定桿的下方轉動連接有活塞桿，所述活塞桿的外部貫穿活塞缸的上方與活塞板的上方固定連接。
優選地，所述支撐桿的底端固定連接有固定板，所述固定板的直徑小于圓柱塊的直徑。
優選地，所述活塞板的左側安裝有單向閥，所述活塞板的右側開設有若干個導水孔。
優選地，所述收集箱的內腔安裝有擋板，所述擋板的下方與圓柱桿的上方相固定，所述擋板的直徑大于進水管的直徑。
優選地，所述隔板的正下方安裝有過濾板，所述過濾板的外部與箱體內壁相貼合。
相比于現有技術，本發明的有益效果在于：（1）本方案通過虹吸原理將箱體內部的廢水從二號水管流出，在廢水的沖擊下帶動圓柱塊向下擠壓一號彈簧，從而帶動刮板向下移動，達到對二號水管內部的雜質進行清理；（2）本方案通過圓柱塊在移動時，帶動套筒和圓柱桿同步上下移動，使得擋板可以對進水管進行打開和關閉，達到對箱體內部水量的控制，提高密封效果；（3）本方案通過圓柱桿上下移動，帶動固定桿和齒輪同步上下移動，從而帶動攪拌葉轉動，進而對箱體內的廢水進行攪拌，使得攪拌葉可以加速箱體內腔內的液體產生反應，利于提高廢水回收的效率；（4）本方案通過固定桿在上移時，通過二號彈簧帶動活塞桿和活塞板同步上移，使得活塞缸內的水從導水孔緩慢流出，有效的減小活塞桿的上移速度，從而達到對齒輪的限速，進而減小攪拌葉的轉動速度，使得可以的對箱體內腔的廢水進行充分攪拌，使得箱體內腔內的液體產生反應，從而達到對廢水的高效回收利用。
（發明人：趙朝方）
