公布日：2023.01.03

申請日：2021.07.02

分類號：C02F11/00(2006.01)I;B01F27/2322(2022.01)I;B01F27/706(2022.01)I;B01F35/71(2022.01)I;C02F101/20(2006.01)N

摘要

本發明一種重金屬污泥凈化處理裝置及方法，包括處理箱，處理箱的頂部對稱固定連接有兩個移動殼，兩個移動殼的內部設有轉動機構，兩個移動殼的兩側壁上均固定連接有連接殼，連接殼的內部設有移動機構，處理箱的內部對稱固定連接有兩個升降盒，兩個升降盒的內部均設有活動盒，活動盒的內部設有旋轉機構，活動盒遠離處理箱中心的一側設有升降機構，本發明所達到的有益效果是：具有對處理箱內起到移動式旋轉噴灑藻類吸附劑的目的，同時通過攪拌桿的旋轉升降式攪拌，從而使得可以對處理箱內起到較為全面的攪拌效果，使得不易出現混合不均勻的現象，提高了藻類吸附劑于重金屬之間的吸附效果。

權利要求書

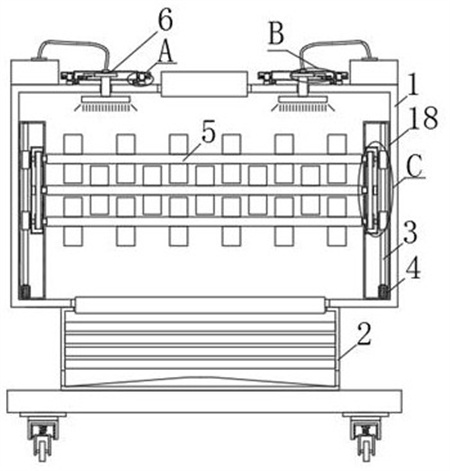

1.一種重金屬污泥凈化處理裝置，其特征在于，包括處理箱（1），所述處理箱（1）的頂部對稱固定連接有兩個移動殼（6），兩個所述移動殼（6）的內部設有轉動機構（22），兩個所述移動殼（6）的兩側壁上均固定連接有連接殼（26），所述連接殼（26）的內部設有移動機構（23），所述處理箱（1）的內部對稱固定連接有兩個升降盒（18），兩個所述升降盒（18）的內部均設有活動盒（17），所述活動盒（17）的內部設有旋轉機構（24），所述活動盒（17）遠離處理箱（1）中心的一側設有升降機構（25）。

2.根據權利要求1所述的一種重金屬污泥凈化處理裝置，其特征在于，所述轉動機構（22）包括第二齒輪（13），所述第二齒輪（13）的底端固定連接有固定桿（14），所述固定桿（14）的另一端貫穿處理箱（1）并固定連接有噴頭，所述第二齒輪（13）的一側設有第一齒輪（12），所述第一齒輪（12）的底端設有傘齒輪，所述第一齒輪（12）遠離第二齒輪（13）的一側設有第二電機（11），所述第二電機（11）的輸出端固定連接有連接桿，且連接桿的另一端設有傘齒輪，所述第一齒輪（12）和第二電機（11）之間通過傘齒輪嚙合連接。

3.根據權利要求1所述的一種重金屬污泥凈化處理裝置，其特征在于，所述旋轉機構（24）包括兩個第一轉動輪（19），兩個所述第一轉動輪（19）之間設有第二轉動輪（20），且兩個第一轉動輪（19）和第二轉動輪（20）之間通過皮帶（21）連接，兩個所述第一轉動輪（19）和第二轉動輪（20）靠近處理箱（1）中心的一端均固定連接有攪拌桿（5），兩個所述第一轉動輪（19）的另一端均轉動連接在活動盒（17）的內壁上，所述第二轉動輪（20）的另一端固定連接有電機盒。

4.根據權利要求1所述的一種重金屬污泥凈化處理裝置，其特征在于，所述移動機構（23）包括轉動齒輪（7），所述轉動齒輪（7）的一端固定連接有驅動電機，所述轉動齒輪（7）的另一端轉動連接在連接殼（26）的內壁上，所述處理箱（1）的頂端上固定連接有固定塊（8），所述固定塊（8）的頂端面上設有齒條，且齒條與轉動齒輪（7）嚙合連接。

5.根據權利要求1所述的一種重金屬污泥凈化處理裝置，其特征在于，所述升降機構（25）包括第一電機（4），所述第一電機（4）的輸出端固定連接有螺紋桿（3），所述螺紋桿（3）的另一端轉動連接在升降盒（18）的內壁上，所述螺紋桿（3）上對稱螺紋連接有兩個滑塊（16），兩個所述滑塊（16）的一端均與活動盒（17）固定連接。

6.根據權利要求2所述的一種重金屬污泥凈化處理裝置，其特征在于，所述處理箱（1）的頂部對稱設有兩個水箱，且兩個水箱均固定連接在處理箱（1）的頂端面上，所述固定桿（14）的頂端面上連接有水管，且水管的另一端貫穿移動殼（6）并與水箱固定連接。

7.根據權利要求4所述的一種重金屬污泥凈化處理裝置，其特征在于，所述移動殼（6）的底部對稱設有兩個移動塊（10），兩個所述移動塊（10）的底端固定連接有活動塊，兩個所述移動塊（10）均固定連接在移動殼（6）的底端面上，所述固定塊（8）靠近處理箱（1）中心的一側設有限位塊（9），所述限位塊（9）固定連接在固定塊（8）上，所述限位塊（9）的內部開鑿設有凹槽，且凹槽的內部設有限位桿（15），所述限位桿（15）的兩端均固定連接在凹槽的內壁上，所述限位桿（15）上滑動連接有活動塊。

8.根據權利要求4所述的一種重金屬污泥凈化處理裝置，其特征在于，所述處理箱（1）的底部設有過濾箱（2），所述過濾箱（2）固定連接在處理箱（1）的底端面上，所述處理箱（1）和過濾箱（2）之間連接有出料口，所述過濾箱（2）的內部設有多個過濾網。

9.采用權利要求1所述的一種重金屬污泥凈化處理裝置及方法，其特征在于，包括如下步驟：S1、首先在水箱內加入藻類催化劑，接著啟動驅動電機，進而可以實現帶動移動殼（6）移動的目的，接著啟動第二電機（11），以實現調節噴頭旋轉的目的；S2、此時通過啟動在水箱內部的水泵，即可將藻類吸附劑通過水管進入噴頭處，以實現移動式旋轉噴灑藻類吸附劑的目的，使得噴灑更加均勻；S3、接著需要加快藻類吸附劑與重金屬污水的反應速率時，通過啟動電機盒內的電機，即可實現帶動三個攪拌桿（5）同時轉動的效果；S4、為使攪拌桿（5）轉動更加全面，通過啟動第一電機（4），即可實現調節三個攪拌桿（5）升降的目的，使得對處理箱（1）內的藻類吸附劑與重金屬污水的攪拌更均勻，從而提高了藻類吸附劑吸附重金屬的效率；S5、最終通過在過濾箱（2）內部的多個過濾網，以實現將污泥分離的目的。

發明內容

本發明的目的在于提供一種重金屬污泥凈化處理裝置及方法。

為了解決上述技術問題，本發明提供了如下的技術方案：本發明一種重金屬污泥凈化處理裝置及方法，包括處理箱，所述處理箱的頂部對稱固定連接有兩個移動殼，兩個所述移動殼的內部設有轉動機構，兩個所述移動殼的兩側壁上均固定連接有連接殼，所述連接殼的內部設有移動機構，所述處理箱的內部對稱固定連接有兩個升降盒，兩個所述升降盒的內部均設有活動盒，所述活動盒的內部設有旋轉機構，所述活動盒遠離處理箱中心的一側設有升降機構。

作為本發明的一種優選技術方案，所述轉動機構包括第二齒輪，所述第二齒輪的底端固定連接有固定桿，所述固定桿的另一端貫穿處理箱并固定連接有噴頭，所述第二齒輪的一側設有第一齒輪，所述第一齒輪的底端設有傘齒輪，所述第一齒輪遠離第二齒輪的一側設有第二電機，所述第二電機的輸出端固定連接有連接桿，且連接桿的另一端設有傘齒輪，所述第一齒輪和第二電機之間通過傘齒輪嚙合連接。

作為本發明的一種優選技術方案，所述旋轉機構包括兩個第一轉動輪，兩個所述第一轉動輪之間設有第二轉動輪，且兩個第一轉動輪和第二轉動輪之間通過皮帶連接，兩個所述第一轉動輪和第二轉動輪靠近處理箱中心的一端均固定連接有攪拌桿，兩個所述第一轉動輪的另一端均轉動連接在活動盒的內壁上，所述第二轉動輪的另一端固定連接有電機盒。

作為本發明的一種優選技術方案，所述移動機構包括轉動齒輪，所述轉動齒輪的一端固定連接有驅動電機，所述轉動齒輪的另一端轉動連接在連接殼的內壁上，所述處理箱的頂端上固定連接有固定塊，所述固定塊的頂端面上設有齒條，且齒條與轉動齒輪嚙合連接。

作為本發明的一種優選技術方案，所述升降機構包括第一電機，所述第一電機的輸出端固定連接有螺紋桿，所述螺紋桿的另一端轉動連接在升降盒的內壁上，所述螺紋桿上對稱螺紋連接有兩個滑塊，兩個所述滑塊的一端均與活動盒固定連接。

作為本發明的一種優選技術方案，所述處理箱的頂部對稱設有兩個水箱，且兩個水箱均固定連接在處理箱的頂端面上，所述固定桿的頂端面上連接有水管，且水管的另一端貫穿移動殼并與水箱固定連接。

作為本發明的一種優選技術方案，所述移動殼的底部對稱設有兩個移動塊，兩個所述移動塊的底端固定連接有活動塊，兩個所述移動塊均固定連接在移動殼的底端面上，所述固定塊靠近處理箱中心的一側設有限位塊，所述限位塊固定連接在固定塊上，所述限位塊的內部開鑿設有凹槽，且凹槽的內部設有限位桿，所述限位桿的兩端均固定連接在凹槽的內壁上，所述限位桿上滑動連接有活動塊。

作為本發明的一種優選技術方案，所述處理箱的底部設有過濾箱，所述過濾箱固定連接在處理箱的底端面上，所述處理箱和過濾箱之間連接有出料口，所述過濾箱的內部設有多個過濾網。

本發明所達到的有益效果是：1、通過移動機構可以起到帶動移動殼進行移動的效果,從而實現移動殼底部的噴頭在處理箱內進行移動，從而便于后續進行后續噴灑工作的進行，轉動機構可以起到帶動固定桿進行旋轉，從而實現帶動噴頭進行轉動的效果，配合上述移動機構，即可實現帶動噴頭移動的同時進行轉動，以實現移動旋轉噴灑藻類吸附劑的目的。

2、通過旋轉機構可以起到同時帶動多個攪拌桿進行旋轉的效果，從而使得不需要相應的連接電機，進而降低了能源的消耗，升降機構可以起到帶動多個攪拌桿進行升降操作，配合旋轉機構可以實現對處理箱內進行較為全面的攪拌效果，從而便于重金屬污泥與藻類吸附劑進行反應，通過藻類吸附劑可以將重金屬進行吸附，以達到過濾處理的目的。

（發明人：李書卷;曾建新;郭志威）
