公布日：2023.10.24

申請日：2023.09.15

分類號：C02F1/78(2023.01)I;C02F1/32(2023.01)I;C02F1/00(2023.01)I

摘要

本發明涉及污水處理裝備技術領域，公開了微納米高級氧化移動式污水處理裝備，包括氧化移動式污水處理容器殼體，所述氧化移動式污水處理容器殼體的內部設置有延伸至外側的高效溶氣裝置殼體，所述氧化移動式污水處理容器殼體的頂部固定安裝有上頂蓋；本裝置設置有防堵塞輔助過濾裝置，可將氧化移動式污水處理容器殼體放置在對應的汽車上進行移動，同時避免雜質容易黏附在收集容器內壁和影響過濾后收集效果的情況，有利于污水處理的進行；本裝置設置有限位導向裝置，進一步提升整體結構穩定性，有利于污水處理工序的進行；本裝置設置有閉合裝置，有利于氧化移動式污水處理容器殼體內雜質收集容器進行清理，提升了污水清理維護的效率。

權利要求書

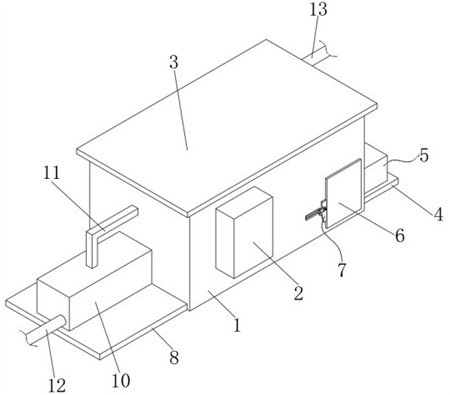

1.微納米高級氧化移動式污水處理裝備，包括氧化移動式污水處理容器殼體（1），其特征在于，所述氧化移動式污水處理容器殼體（1）的內部設置有延伸至外側的高效溶氣裝置殼體（2），所述氧化移動式污水處理容器殼體（1）的頂部固定安裝有上頂蓋（3），所述上頂蓋（3）的一側固定安裝有金屬安裝座（4），所述金屬安裝座（4）的頂部設置有防堵塞輔助過濾裝置（5），所述氧化移動式污水處理容器殼體（1）的外側通過合頁鉸接有活動門板（6），所述氧化移動式污水處理容器殼體（1）的外側設置有閉合裝置（7），所述氧化移動式污水處理容器殼體（1）的一側安裝有不銹鋼安裝座（8），所述不銹鋼安裝座（8）的頂部安裝有二次過濾容器（10），所述二次過濾容器（10）和所述氧化移動式污水處理容器殼體（1）之間設置有連接水管（11），所述二次過濾容器（10）的外側連接有出水管（12），所述氧化移動式污水處理容器殼體（1）的外側連接有進水管（13）；所述防堵塞輔助過濾裝置（5）包括保護殼體（51），所述保護殼體（51）的內底壁安裝有金屬連接座（52），所述金屬連接座（52）的頂部固定安裝有金屬導向套（53），所述金屬連接座（52）的頂部固定安裝有金屬支架（54），所述金屬支架（54）的外側通過螺栓安裝有驅動電機（55），所述驅動電機（55）的輸出軸外側固定安裝有轉動金屬盤（56），所述轉動金屬盤（56）的外側固定安裝有不銹鋼安裝桿（57），所述不銹鋼安裝桿（57）的一端設置有金屬遮擋板（58），所述金屬遮擋板（58）的外側活動套接有轉動架（59），所述轉動架（59）的一端通過轉軸轉動連接有金屬安裝套（510），所述金屬安裝套（510）的一側固定有移動金屬桿（511），所述移動金屬桿（511）的一端固定有橡膠桿（512），所述金屬連接座（52）的頂部安裝有限位導向裝置（9）。

2.根據權利要求1所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述限位導向裝置（9）包括連接支架（91），所述連接支架（91）的兩側內壁之間通過轉軸轉動連接有轉動支架（92），所述轉動支架（92）的一側固定有第一轉動把手桿（93），所述第一轉動把手桿（93）的一端固定有第一塑料把手板（94），所述連接支架（91）的兩側內壁之間固定有限位支撐架（95），所述轉動支架（92）的頂部活動插接有貫穿其底部的可調螺紋桿（96），所述可調螺紋桿（96）的底部安裝有定位導向套（97），所述可調螺紋桿（96）的外側螺紋連接有兩個定位螺母（98）。

3.根據權利要求2所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述轉動支架（92）的外側固定有第二轉動把手桿（99），所述第二轉動把手桿（99）的一端固定有第二塑料把手板（910）。

4.根據權利要求3所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述第一塑料把手板（94）和所述第二塑料把手板（910）的外側均設置有防滑紋，所述連接支架（91）和所述金屬連接座（52）之間固定連接。

5.根據權利要求2所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述定位導向套（97）的底部開設有弧形槽，且該弧形槽的尺寸與所述移動金屬桿（511）的外側尺寸。

6.根據權利要求1所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述閉合裝置（7）包括金屬配重板（71），所述金屬配重板（71）的外側固定有金屬限位套（72），所述金屬配重板（71）的外側固定安裝有定位螺紋桿（73），所述定位螺紋桿（73）的一端固定有塑料遮擋板（74），所述定位螺紋桿（73）的外側螺紋連接有定位螺紋套（75），所述氧化移動式污水處理容器殼體（1）的外側固定有導向安裝套（76），所述導向安裝套（76）的外側開設有導向滑槽（77），所述導向安裝套（76）通過所述導向滑槽（77）滑動連接有導向滑塊（78）。

7.根據權利要求6所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述導向滑塊（78）的外側固定有移動定位板（79），所述移動定位板（79）的外側開設有連接定位凹槽（710），所述導向滑塊（78）的外側安裝有防滑把手板（711）。

8.根據權利要求7所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述連接定位凹槽（710）的尺寸與所述定位螺紋桿（73）的尺寸適配，所述定位螺紋套（75）的一側與所述移動定位板（79）的外側貼合，所述防滑把手板（711）的外側設置有防滑紋。

9.根據權利要求6所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述金屬配重板（71）和所述活動門板（6）之間固定連接，所述金屬配重板（71）的一側與所述氧化移動式污水處理容器殼體（1）的外側貼合。

10.根據權利要求7所述的微納米高級氧化移動式污水處理裝備，其特征在于，所述金屬限位套（72）的內部開設有容納所述移動定位板（79）貫穿的通孔，所述定位螺紋套（75）的外側設置有防滑紋。

發明內容

本發明的目的在于提供微納米高級氧化移動式污水處理裝備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：微納米高級氧化移動式污水處理裝備，包括氧化移動式污水處理容器殼體，所述氧化移動式污水處理容器殼體的內部設置有延伸至外側的高效溶氣裝置殼體，所述氧化移動式污水處理容器殼體的頂部固定安裝有上頂蓋，所述上頂蓋的一側固定安裝有金屬安裝座，所述金屬安裝座的頂部設置有防堵塞輔助過濾裝置，所述氧化移動式污水處理容器殼體的外側通過合頁鉸接有活動門板，所述氧化移動式污水處理容器殼體的外側設置有閉合裝置，所述氧化移動式污水處理容器殼體的一側安裝有不銹鋼安裝座，所述不銹鋼安裝座的頂部安裝有二次過濾容器，所述二次過濾容器和所述氧化移動式污水處理容器殼體之間設置有連接水管，所述二次過濾容器的外側連接有出水管，所述氧化移動式污水處理容器殼體的外側連接有進水管；所述防堵塞輔助過濾裝置包括保護殼體，所述保護殼體的內底壁安裝有金屬連接座，所述金屬連接座的頂部固定安裝有金屬導向套，所述金屬連接座的頂部固定安裝有金屬支架，所述金屬支架的外側通過螺栓安裝有驅動電機，所述驅動電機的輸出軸外側固定安裝有轉動金屬盤，所述轉動金屬盤的外側固定安裝有不銹鋼安裝桿，所述不銹鋼安裝桿的一端設置有金屬遮擋板，所述金屬遮擋板的外側活動套接有轉動架，所述轉動架的一端通過轉軸轉動連接有金屬安裝套，所述金屬安裝套的一側固定有移動金屬桿，所述移動金屬桿的一端固定有橡膠桿，所述金屬連接座的頂部安裝有限位導向裝置。

作為本發明再進一步的方案：所述限位導向裝置包括連接支架，所述連接支架的兩側內壁之間通過轉軸轉動連接有轉動支架，所述轉動支架的一側固定有第一轉動把手桿，所述第一轉動把手桿的一端固定有第一塑料把手板，所述連接支架的兩側內壁之間固定有限位支撐架，所述轉動支架的頂部活動插接有貫穿其底部的可調螺紋桿，所述可調螺紋桿的底部安裝有定位導向套，所述可調螺紋桿的外側螺紋連接有兩個定位螺母。

作為本發明再進一步的方案：所述轉動支架的外側固定有第二轉動把手桿，所述第二轉動把手桿的一端固定有第二塑料把手板。

作為本發明再進一步的方案：所述第一塑料把手板和所述第二塑料把手板的外側均設置有防滑紋，所述連接支架和所述金屬連接座之間固定連接。

作為本發明再進一步的方案：所述定位導向套的底部開設有弧形槽，且該弧形槽的尺寸與所述移動金屬桿的外側尺寸。

作為本發明再進一步的方案：所述閉合裝置包括金屬配重板，所述金屬配重板的外側固定有金屬限位套，所述金屬配重板的外側固定安裝有定位螺紋桿，所述定位螺紋桿的一端固定有塑料遮擋板，所述定位螺紋桿的外側螺紋連接有定位螺紋套，所述氧化移動式污水處理容器殼體的外側固定有導向安裝套，所述導向安裝套的外側開設有導向滑槽，所述導向安裝套通過所述導向滑槽滑動連接有導向滑塊。

作為本發明再進一步的方案：所述導向滑塊的外側固定有移動定位板，所述移動定位板的外側開設有連接定位凹槽，所述導向滑塊的外側安裝有防滑把手板。

作為本發明再進一步的方案：所述連接定位凹槽的尺寸與所述定位螺紋桿的尺寸適配，所述定位螺紋套的一側與所述移動定位板的外側貼合，所述防滑把手板的外側設置有防滑紋。

作為本發明再進一步的方案：所述金屬配重板和所述活動門板之間固定連接，所述金屬配重板的一側與所述氧化移動式污水處理容器殼體的外側貼合。

作為本發明再進一步的方案：所述金屬限位套的內部開設有容納所述移動定位板貫穿的通孔，所述定位螺紋套的外側設置有防滑紋。

與現有技術相比，本發明的有益效果是：1、本裝置設置有防堵塞輔助過濾裝置，可將氧化移動式污水處理容器殼體放置在對應的汽車上進行移動，在實際使用過程中，污水通過進水管進入氧化移動式污水處理容器殼體內，氧化移動式污水處理容器殼體利用臭氧與中壓紫外線的結合，產生氧化性極強的羥基自由基，再通過高效溶氣裝置殼體的高效溶氣系統將氣體高效溶解到水中并將氣泡切割成微納米級別，釋放到污水中與污染物質進行接觸，利用其產生物的強氧化性處理污水，同時氧化移動式污水處理容器殼體的外側具有較好的耐沖擊負荷能力，能更好的適應水質、水量變化，同時氧化移動式污水處理容器殼體內對污水初步過濾后，過濾雜質可集中進行收集，并使移動金屬桿一端的橡膠桿間歇性捶打氧化移動式污水處理容器殼體內部收集容器的外壁，輔助雜質過濾后集中收集，避免了雜質容易黏附在收集容器內壁和影響過濾后收集效果的情況，有利于污水處理的進行；2、本裝置設置有限位導向裝置，使用者能夠根據實際使用需求調整可調螺紋桿以及定位導向套豎直方向的高度，并方便完成定位導向套位置的調整鎖死，并通過定位導向套對移動金屬桿移動過程進行導向和限位，進一步提升整體結構穩定性，有利于污水處理工序的進行；3、本裝置設置有閉合裝置，需要打開活動門板并對氧化移動式污水處理容器殼體內部的雜質收集容器進行清理時，使移動定位板從對應金屬限位套內脫出，且解除移動定位板對金屬配重板的遮擋限位，讓活動門板能夠快速解鎖并打開，有利于氧化移動式污水處理容器殼體內雜質收集容器進行清理，提升了污水清理維護的效率。

（發明人：于國濱）
