公布日：2023.12.15
申請日：2023.11.15
分類號：C02F1/52(2023.01)I
摘要
本發明公開了一種電子產品生產用廢水處理裝置，屬于污水處理技術領域，包括污水導管、中置管、絮凝管體和導流組件，中置管與彎曲的污水導管相接通，絮凝管體內部陣列裝配有若干個分隔環，導流組件包括套筒、轉筒、濾片筒體和壓板，套筒和濾片筒體內轉動套設有轉筒，套筒和濾片筒體的兩端均固定連接有壓板，若干個套筒均通過壓板依次固定連接，驅動組件用于驅動所述壓板的運動，并向絮凝管體中輸入絮凝劑溶液，本發明通過在彎曲的污水導管上插設有中置管，并在中置管內部設置有若干個可往復滑動的壓板，在提高絮凝劑混合效果的同時，還可使不同粒徑階段的絮凝劑與不同組分的污水接觸，充分利用絮凝體，從而實現高效的污水處理過程。
權利要求書

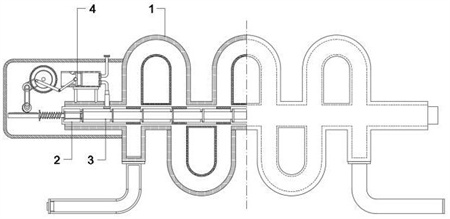

1.一種電子產品生產用廢水處理裝置，其特征在于，所述電子產品生產用廢水處理裝置包括：導管組件，所述導管組件包括污水導管、進水口、排水口、中置管和固定軸，所述污水導管的兩端分別設置有進水口和排水口，所述中置管與污水導管裝配相接且與污水導管相連通，所述固定軸與中置管同軸設置且固定裝配于中置管中；絮凝管組件，所述絮凝管組件包括絮凝管體、分隔環、凹槽、下槽口和上槽口，所述絮凝管體內部陣列裝配有若干個分隔環，所述分隔環的內徑上布設有凹槽，相鄰兩組分隔環之間還布設有下槽口和上槽口，所述下槽口和上槽口靠近污水導管與中置管的接縫處設置；導流組件，所述導流組件包括套筒、轉筒、曲葉片、濾片筒體和壓板，所述套筒滑動套設于固定軸上，所述套筒外轉動套設有轉筒，所述轉筒表面裝配有若干個曲葉片，所述轉筒外還套設有濾片筒體，所述套筒和濾片筒體的兩端均固定連接有壓板，且若干個所述的套筒均通過壓板依次固定連接；驅動組件，所述驅動組件設置在排水口的一端，用于驅動所述導流組件的運動，并向所述絮凝管體中輸入絮凝劑溶液。
2.根據權利要求1所述的一種電子產品生產用廢水處理裝置，其特征在于，所述污水導管呈連續的S型。
3.根據權利要求1所述的一種電子產品生產用廢水處理裝置，其特征在于，所述下槽口和上槽口上還裝配有濾片，且所述下槽口和上槽口在豎直方向上錯位設置。
4.根據權利要求1所述的一種電子產品生產用廢水處理裝置，其特征在于，所述導流組件還包括鍵和壓孔，所述鍵布設于濾片筒體的外徑上，且與所述凹槽滑動相接，用于限定所述濾片筒體的滑動軌跡，所述壓板上周向布設有若干個壓孔，所述壓孔一端還活動裝配有活動膜片，所述活動膜片用于限定所述壓孔內的流動方向。
5.根據權利要求4所述的一種電子產品生產用廢水處理裝置，其特征在于，所述絮凝管組件還包括導通孔和固定膜片，所述導通孔周向布設于分隔環上，且所述固定膜片活動裝配于導通孔一端，用于限定所述導通孔內的流動方向，且所述固定膜片與所述活動膜片匹配設置。
6.根據權利要求1所述的一種電子產品生產用廢水處理裝置，其特征在于，所述驅動組件包括連桿、齒條板、驅動盤、傳動輪和殘齒齒輪，所述連桿一端與位于絮凝管體末端側的壓板固定相接，另一端與絮凝管體彈性相接，所述連桿末端還固定裝配有齒條板，所述驅動盤布設于中置管一端，其一側聯動裝配有傳動輪，所述殘齒齒輪一端與齒條板嚙合相接，另一端與所述傳動輪活動相連，用于驅動齒條板的往復運動。
7.根據權利要求6所述的一種電子產品生產用廢水處理裝置，其特征在于，所述驅動組件還包括活塞筒、曲柄搖桿、活塞件、進液管道和出液管道，所述活塞筒固定布設于中置管一端，且其內滑動裝配有活塞件，所述曲柄搖桿一端與活塞件活動相接，另一端與驅動盤活動相連，所述活塞筒上還連通有進液管道和出液管道，所述出液管道連通于所述絮凝管體末端。
發明內容
針對現有技術存在的不足，本發明實施例的目的在于提供一種電子產品生產用廢水處理裝置，以解決上述背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種電子產品生產用廢水處理裝置，包括導管組件，所述導管組件包括污水導管、進水口、排水口、中置管和固定軸，所述污水導管的兩端分別設置有進水口和排水口，所述中置管與污水導管裝配相接且與污水導管相連通，所述固定軸與中置管同軸設置且固定裝配于中置管中；絮凝管組件，所述絮凝管組件包括絮凝管體、分隔環、凹槽、下槽口和上槽口，所述絮凝管體內部陣列裝配有若干個分隔環，所述分隔環的內徑上布設有凹槽，相鄰兩組分隔環之間還布設有下槽口和上槽口，所述下槽口和上槽口靠近污水導管與中置管的接縫處設置；導流組件，所述導流組件包括套筒、轉筒、曲葉片、濾片筒體和壓板，所述套筒滑動套設于固定軸上，所述套筒外轉動套設有轉筒，所述轉筒表面裝配有若干個曲葉片，所述轉筒外還套設有濾片筒體，所述套筒和濾片筒體的兩端均固定連接有壓板，且若干個所述的套筒均通過壓板依次固定連接；驅動組件，所述驅動組件設置在排水口的一端，用于驅動所述導流組件的運動，并向所述絮凝管體中輸入絮凝劑溶液。
作為本發明進一步的方案，所述污水導管呈連續的S型。
作為本發明進一步的方案，所述下槽口和上槽口上還裝配有濾片，且所述下槽口和上槽口在豎直方向上錯位設置，以使下槽口和上槽口之間存在高度差值。
作為本發明進一步的方案，所述導流組件還包括鍵和壓孔，所述鍵布設于濾片筒體的外徑上，且與所述凹槽滑動相接，用于限定所述濾片筒體的滑動軌跡，所述壓板上周向布設有若干個壓孔，所述壓孔一端還活動裝配有活動膜片，所述活動膜片用于限定所述壓孔內的流動方向。
作為本發明進一步的方案，所述絮凝管組件還包括導通孔和固定膜片，所述導通孔周向布設于分隔環上，且所述固定膜片活動裝配于導通孔一端，用于限定所述導通孔內的流動方向，且所述固定膜片與所述活動膜片匹配設置。
作為本發明進一步的方案，所述驅動組件包括連桿、齒條板、驅動盤、傳動輪和殘齒齒輪，所述連桿一端與位于絮凝管體末端側的壓板固定相接，另一端與絮凝管體彈性相接，所述連桿末端還固定裝配有齒條板，所述驅動盤布設于中置管一端，其一側聯動裝配有傳動輪，所述殘齒齒輪一端與齒條板嚙合相接，另一端與所述傳動輪活動相連，用于驅動齒條板的往復運動。
作為本發明進一步的方案，所述驅動組件還包括活塞筒、曲柄搖桿、活塞件、進液管道和出液管道，所述活塞筒固定布設于中置管一端，且其內滑動裝配有活塞件，所述曲柄搖桿一端與活塞件活動相接，另一端與驅動盤活動相連，所述活塞筒上還連通有進液管道和出液管道，所述出液管道連通于所述絮凝管體末端。
綜上所述，本發明實施例與現有技術相比具有以下有益效果：本發明通過在彎曲的污水導管上插設有中置管，并在中置管內部設置有若干個可往復滑動的壓板，在提高絮凝劑混合效果的同時，還可使不同粒徑階段的絮凝劑與不同組分的污水接觸，充分利用絮凝體，從而實現高效的污水處理過程。
（發明人：陳旭陽;陳凱陽;陳海誠）
