公布日：2023.12.15
申請日：2023.11.16
分類號：C02F1/52(2023.01)I;B01D21/24(2006.01)I
摘要

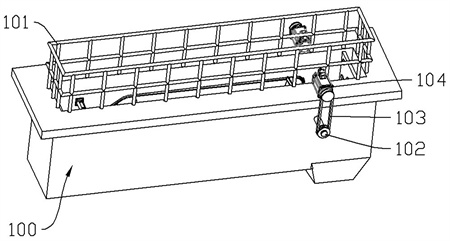

本發明涉及污水處理技術領域，具體提供了一種對含磷阻燃劑廢水的處理設備及處理工藝，包括沉淀池，沉淀池內設置有沉淀池容納槽，沉淀池底部上設置有刮板，刮板通過驅動機構在沉淀池底部上移動，刮板以刮取沉淀池底部沉積的沉淀物，刮板在刮取過程中，刮板的高度逐漸增加以避免刮板一側堆積的沉淀物越過刮板，且刮板避免沉淀物越過的前提下，刮板的高度對水體的擾動作用最小，進一步提高了刮板的刮取效率，且刮板傾斜設置使得刮板刮取的沉淀物更加集中。
權利要求書
1.一種對含磷阻燃劑廢水的處理設備，其特征在于，包括：沉淀池，所述沉淀池內設置有沉淀物容納槽，所述沉淀池的底面上設置有刮板，所述刮板與所述沉淀池底部垂直，所述刮板的兩端分別與所述沉淀池內壁抵接，所述刮板通過驅動機構在所述沉淀池底面上移動以將沉淀物刮取至所述沉淀物容納槽內，所述刮板能夠改變自身高度，且所述刮板的高度與所述刮板刮取沉淀物的量呈正相關。
2.根據權利要求1所述的對含磷阻燃劑廢水的處理設備，其特征在于，所述刮板具有卷曲部和固定部，所述卷曲部位于所述固定部上方，所述固定部用于刮取所述沉淀物，所述卷曲部收卷和放卷以調整所述刮板的整體高度。
3.根據權利要求1所述的對含磷阻燃劑廢水的處理設備，其特征在于，在所述刮板在所述沉淀池底部移動方向上，所述刮板的一端位于另一端的前側。
4.根據權利要求3所述的對含磷阻燃劑廢水的處理設備，其特征在于，所述刮板的卷曲部展開后為扇形環狀。
5.根據權利要求4所述的對含磷阻燃劑廢水的處理設備，其特征在于，所述沉淀池側壁與所述刮板卷曲部?jī)啥私佑|的側面上分別設置有第一滑槽和第二滑槽，所述第一滑槽和所述第二滑槽均沿所述刮板的運動方向逐漸升高，所述第一滑槽的傾斜角度大于所述第二滑槽的傾斜角度，所述刮板卷曲部外半徑的一端上設置有第一滑塊，所述刮板卷曲部?jī)?nèi)半徑的一端上設置有第二滑塊，所述第一滑塊位于所述第一滑槽內，所述第二滑塊位于所述第二滑槽內，所述卷曲部具有彈性，所述第一滑塊和第二滑塊在所述第一滑槽和第二滑槽內滑動以使所述刮板的卷曲部收卷或放卷。
6.根據權利要求1所述的對含磷阻燃劑廢水的處理設備，其特征在于，所述驅動機構包括電機、鏈輪和傳動鏈條，所述電機設置在所述沉淀池的外側，所述鏈輪轉動設置在所述沉淀池內，所述傳動鏈條繞設在所述鏈輪上，所述刮板的兩端固定在所述傳動鏈條上。
7.根據權利要求1所述的對含磷阻燃劑廢水的處理設備，其特征在于，所述刮板至少有兩個。
8.根據權利要求1所述的對含磷阻燃劑廢水的處理設備，其特征在于，所述沉淀池內還設置有漂浮物收集裝置，所述漂浮物收集裝置用于收集所述沉淀池內的漂浮物
9.根據權利要求1所述的對含磷阻燃劑廢水的處理設備，其特征在于，所述沉淀池上部設置有欄桿。
10.一種對含磷阻燃劑廢水的處理工藝，適用于權利要求1-9中任意一項所述的對含磷阻燃劑廢水的處理設備，其特征在于，包括以下步驟：S100：將待處理含磷阻燃劑廢水通入沉淀池內，加入化學藥劑進行化學反應，反應經過第一預設時間后產生沉淀物；S200：產生沉淀物后經過第二預設時間后，沉淀物沉積在沉淀池底部，啟動對含磷阻燃劑廢水的處理設備，刮板將沉淀物刮取至沉淀物容納槽；S300：將沉淀物容納槽內的沉淀物收集打包進行后續處理。
發明內容
基于此，有必要針對目前的刮板刮取沉淀物時，沉淀物容易越過刮板，導致刮板刮取效果差，且刮取不集中，導致沉淀物較為分散，降低了收集槽的收集效率的問題，提供一種對含磷阻燃劑廢水的處理設備及處理工藝。
上述目的通過下述技術方案實現：一種對含磷阻燃劑廢水的處理設備，包括：沉淀池，所述沉淀池內設置有沉淀物容納槽，所述沉淀池的底面上設置有刮板，所述刮板與所述沉淀池底部垂直，所述刮板的兩端分別與所述沉淀池內壁抵接，所述刮板通過驅動機構在所述沉淀池底面上移動以將沉淀物刮取至所述沉淀物容納槽內，所述刮板能夠改變自身高度，且所述刮板的高度與所述刮板刮取沉淀物的量呈正相關。
進一步的，所述刮板具有卷曲部和固定部，所述卷曲部位于所述固定部上方，所述固定部用于刮取所述沉淀物，所述卷曲部收卷和放卷以調整所述刮板的整體高度。
進一步的，在所述刮板在所述沉淀池底部移動方向上，所述刮板的一端位于另一端的前側。
進一步的，所述刮板的卷曲部展開后為扇形環狀。
進一步的，所述沉淀池側壁與所述刮板卷曲部?jī)啥私佑|的側面上分別設置有第一滑槽和第二滑槽，所述第一滑槽和所述第二滑槽均沿所述刮板的運動方向逐漸升高，所述第一滑槽的傾斜角度大于所述第二滑槽的傾斜角度，所述刮板卷曲部外半徑的一端上設置有第一滑塊，所述刮板卷曲部?jī)?nèi)半徑的一端上設置有第二滑塊，所述第一滑塊位于所述第一滑槽內，所述第二滑塊位于所述第二滑槽內，所述卷曲部具有彈性，所述第一滑塊和第二滑塊在所述第一滑槽和第二滑槽內滑動以使所述刮板的卷曲部收卷或放卷。
進一步的，所述驅動機構包括電機、鏈輪和傳動鏈條，所述電機設置在所述沉淀池的外側，所述鏈輪轉動設置在所述沉淀池內，所述傳動鏈條繞設在所述鏈輪上，所述刮板的兩端固定在所述傳動鏈條上。
進一步的，所述刮板至少有兩個。
進一步的，所述沉淀池內還設置有漂浮物收集裝置，所述漂浮物收集裝置用于收集所述沉淀池內的漂浮物。
進一步的，所述沉淀池上部設置有欄桿。
本發明還提供了一種對含磷阻燃劑廢水的處理工藝，包括以下步驟：S100：將待處理含磷阻燃劑廢水通入沉淀池內，加入化學藥劑進行化學反應，反應經過第一預設時間后產生沉淀物；S200：產生沉淀物后經過第二預設時間后，沉淀物沉積在沉淀池底部，啟動對含磷阻燃劑廢水的處理設備，刮板將沉淀物刮取至沉淀物容納槽；S300：將沉淀物容納槽內的沉淀物收集打包進行后續處理。
本發明的有益效果是：本發明提供了一種對含磷阻燃劑廢水的處理設備及處理工藝，通過設置能夠調整高度的刮板以適應刮板一側堆積較多沉淀物時，能夠避免沉淀物越過刮板，從而確保刮板將沉淀物刮取到沉淀物容納槽內時，能夠最大程度上降低刮板對水體的擾動作用，進而提高刮板的刮取沉淀物的效率。
本發明通過采用卷曲方式的刮板來調節刮板的高度，相較于伸縮式的刮板，卷曲式的刮板能夠確保刮板升高或降低時不受沉淀物的影響，適用性較好。
本發明通過將刮板傾斜設置，使得刮板在刮取沉淀物時，沉淀物能夠集中分布在一起，沉淀物被集中刮取到沉淀物容納槽內時，能夠更加便于沉淀物收集管收集沉淀物，提高了沉淀物收集管的吸取效率。
本發明通過將刮板卷曲部設置成扇形環狀，使得刮板卷曲部在放卷的過程中，刮板堆積沉淀物較多的一側高于刮板堆積沉淀物少的一側，一方面能夠減少蓋板卷曲部的材料成本，即節省用料，另一方面則進一步降低了刮板移動對水體的擾動作用。
（發明人：杜立朋;向軍）
