公布日：2023.10.24

申請日：2023.09.15

分類號：C02F1/00(2023.01)I;B01D21/24(2006.01)I;B01F25/21(2022.01)I;B01F31/445(2022.01)I

摘要

本發明涉及水處理領域，尤其涉及一種污水處理反應池。要解決的技術問題是：現有污水處理耗時，在污水進行沉淀時，存在外溢的污水?dāng)y帶著雜質和浮沫一同外溢排入反應池內，大大降低了污水處理的效果，同時沉淀池底部和內側壁夾角處的淤泥清理不徹底。本發明的技術實施方案為：一種污水處理反應池，包括有沉淀池和反應池等；沉淀池外圍設置有用于污水反應的反應池。本發明實現了通過抽泥泵對沉淀池底部中心堆積的淤泥進行清理，防止沉淀池底部淤泥堆積，避免污水處理效果降低，通過環形出水管和沉淀池底部為倒圓臺狀配合，有利于增強刮板和抽泥泵對沉淀池底部堆積的淤泥進行清潔，增強沉淀池底部淤泥的清理效果。

權利要求書

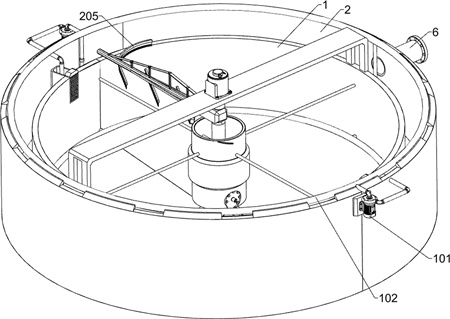

1.一種污水處理反應池，包括有沉淀池（1）、反應池（2）和收集筒（3）；沉淀池（1）外圍設置有用于污水反應的反應池（2）；沉淀池（1）中心設置有用于收集懸浮雜質的收集筒（3）；其特征是，還包括有除雜組件、曝水組件、環形出水管（4）和排水管（6）；沉淀池（1）內設置有用于清除污水中雜質的除雜組件；反應池（2）上設置有用于增強污水與化學藥劑混合效果的曝水組件；曝水組件上連接有用于增強沉淀池（1）底部淤泥收集清理效果的環形出水管（4）；環形出水管（4）上設置有噴頭（4001），且噴頭（4001）正對沉淀池（1）底部和內側壁的夾角處；反應池（2）上設置有用于排出反應池（2）內反應完成污水的排水管（6）；除雜組件包括有連接桿（202）、第一除雜板（203）、第二除雜板（204）、第三除雜板（205）、刮板（206）、抽泥泵（207）和連接軸（208）；沉淀池（1）上旋轉設置有連接桿（202）；連接桿（202）下側右部轉動連接有用于引導污水表面雜質和浮沫流至收集筒（3）內的第一除雜板（203）；連接桿（202）下側中部轉動連接有用于引導污水表面雜質和浮沫流至第一除雜板（203）位置的第二除雜板（204）；連接桿（202）下側左部轉動連接有用于引導污水表面雜質和浮沫流至第二除雜板（204）位置的第三除雜板（205），以沉淀池（1）中心向外側的方向?yàn)榛鶞?zhǔn)，第一除雜板（203）、第二除雜板（204）和第三除雜板（205）沿連接桿（202）的轉動方向傾斜設置，且第三除雜板（205）靠近沉淀池（1）側壁一端為向連接桿（202）轉動方向的凹弧狀，且刮板（206）貼合于沉淀池（1）底部；收集筒（3）下側固接有用于抽吸沉淀池（1）底部淤泥的抽泥泵（207）。

2.按照權利要求1所述的一種污水處理反應池，其特征是，曝水組件包括有水泵（101）、環形導流管（102）、引水管（103）和環形曝水管（104）；反應池（2）外側固接有兩個左右對稱的水泵（101）；兩個水泵（101）之間連通有一個環形導流管（102）；環形導流管（102）與環形出水管（4）之間連通有若干個用于將水引導至環形出水管（4）的引水管（103）；若干個引水管（103）之間連通有用于增強反應池（2）內污水與化學藥劑混合效果的環形曝水管（104）；環形曝水管（104）上開設有若干個出水孔（10401）；沉淀池（1）外側設置有兩個左右對稱的用于水泵（101）抽水的濾水槽（1001）。

3.按照權利要求1所述的一種污水處理反應池，其特征是，沉淀池（1）底部為倒圓臺狀。

4.按照權利要求2所述的一種污水處理反應池，其特征是，還包括有瓣膜管（5）；靠近水泵（101）的兩個引水管（103）上部均固接有一個使四個引水管（103）內水流流速相同的瓣膜管（5）；每個引水管（103）下部均固接有另一個用于減緩環形出水管（4）內水流流速的瓣膜管（5）。

5.按照權利要求1所述的一種污水處理反應池，其特征是，還包括有清理系統，清理系統包括有弧形板（301）、篩板（302）、引導板（304）和吹氣頭(305)；第一除雜板（203）鄰近收集筒（3）的一側開設有豎直的限位槽（20301）；限位槽（20301）內滑動設置有用于引導污水表面雜質和浮沫流至收集筒（3）內的弧形板（301），且弧形板（301）非連接豎邊向收集筒（3）中心傾斜；弧形板（301）下側后部轉動連接有用于撈起污水表面雜質和浮沫的篩板（302）；篩板（302）上開設有若干個濾孔（30201）；收集筒（3）外側固接有用于引導篩板（302）上升撈起污水表面雜質的引導板（304），且引導板（304）沿連接桿（202）轉動方向逐漸上升；連接桿（202）下側固接有吹氣頭(305)，且吹氣頭(305)朝篩板（302）上表面傾斜設置。

6.按照權利要求5所述的一種污水處理反應池，其特征是，還包括有彈性件（303）；弧形板（301）上開設有用于篩板（302）翻轉的滑槽（30101）；滑槽（30101）內固接有彈性件（303），且彈性件（303）與篩板（302）前部固接；篩板（302）前部在弧形板（301）上的滑槽（30101）內滑動。

7.按照權利要求6所述的一種污水處理反應池，其特征是，還包括有導流板（401）；篩板（302）遠離收集筒（3）的長邊下側固接有用于將水流從篩板（302）下表面引導至篩板（302）上表面的導流板（401），且導流板（401）呈向下傾斜設置。

8.按照權利要求7所述的一種污水處理反應池，其特征是，還包括有弧形塊（501）；篩板（302）上側固接有若干個用于引導水流的弧形塊（501），每個弧形塊（501）均位于相鄰濾孔（30201）孔口處，且所有弧形塊（501）的圓心均朝向收集筒（3）中心。

9.按照權利要求2所述的一種污水處理反應池，其特征是，還包括有擺片（601）；環形曝水管（104）下側設置有若干個用于增強反應池（2）內污水與化學藥劑混合效果的擺片（601），且每個擺片（601）均位于環形曝水管（104）下側相鄰兩個出水孔（10401）之間。

發明內容

為了克服現有污水處理耗時，在污水進行沉淀時，存在外溢的污水?dāng)y帶著雜質和浮沫一同外溢排入反應池內，大大降低了污水處理的效果，同時沉淀池底部和內側壁夾角處的淤泥清理不徹底的缺點，本發明提供一種污水處理反應池。

本發明的技術實施方案為：一種污水處理反應池，包括有沉淀池、反應池和收集筒；沉淀池外圍設置有用于污水反應的反應池；沉淀池中心設置有用于收集懸浮雜質的收集筒；還包括有除雜組件、曝水組件、環形出水管和排水管；沉淀池內設置有用于清除污水中雜質的除雜組件；反應池上設置有用于增強污水與化學藥劑混合效果的曝水組件；曝水組件上連接有用于增強沉淀池底部淤泥收集清理效果的環形出水管；環形出水管上設置有噴頭，且噴頭正對沉淀池底部和內側壁的夾角處；反應池上設置有用于排出反應池內反應完成污水的排水管；除雜組件包括有連接桿、第一除雜板、第二除雜板、第三除雜板、刮板、抽泥泵和連接軸；沉淀池上旋轉設置有連接桿；連接桿下側右部轉動連接有用于引導污水表面雜質和浮沫流至收集筒內的第一除雜板；連接桿下側中部轉動連接有用于引導污水表面雜質和浮沫流至第一除雜板位置的第二除雜板；連接桿下側左部轉動連接有用于引導污水表面雜質和浮沫流至第二除雜板位置的第三除雜板，以沉淀池中心向外側的方向?yàn)榛鶞?zhǔn)，第一除雜板、第二除雜板和第三除雜板沿連接桿的轉動方向傾斜設置，且第三除雜板靠近沉淀池側壁一端為向連接桿轉動方向的凹弧狀，且刮板貼合于沉淀池底部；收集筒下側固接有用于抽吸沉淀池底部淤泥的抽泥泵。

更為優選的是，曝水組件包括有水泵、環形導流管、引水管和環形曝水管；反應池外側固接有兩個左右對稱的水泵；兩個水泵之間連通有一個環形導流管；環形導流管與環形出水管之間連通有若干個用于將水引導至環形出水管的引水管；若干個引水管之間連通有用于增強反應池內污水與化學藥劑混合效果的環形曝水管；環形曝水管上開設有若干個出水孔；沉淀池外側設置有兩個左右對稱的用于水泵抽水的濾水槽。

更為優選的是，沉淀池底部為倒圓臺狀。

更為優選的是，還包括有瓣膜管；靠近水泵的兩個引水管上部均固接有一個使四個引水管內水流流速相同的瓣膜管；每個引水管下部均固接有另一個用于減緩環形出水管內水流流速的瓣膜管。

更為優選的是，還包括有清理系統，清理系統包括有弧形板、篩板、引導板和吹氣頭；第一除雜板鄰近收集筒的一側開設有豎直的限位槽；限位槽內滑動設置有用于引導污水表面雜質和浮沫流至收集筒內的弧形板，且弧形板非連接豎邊向收集筒中心傾斜；弧形板下側后部轉動連接有用于撈起污水表面雜質和浮沫的篩板；篩板上開設有若干個濾孔；收集筒外側固接有用于引導篩板上升撈起污水表面雜質的引導板，且引導板沿連接桿轉動方向逐漸上升；連接桿下側固接有吹氣頭，且吹氣頭朝篩板上表面傾斜設置。

更為優選的是，還包括有彈性件；弧形板上開設有用于篩板翻轉的滑槽；滑槽內固接有彈性件，且彈性件與篩板前部固接；篩板前部在弧形板上的滑槽內滑動。

更為優選的是，還包括有導流板；篩板遠離收集筒的長邊下側固接有用于將水流從篩板下表面引導至篩板上表面的導流板，且導流板呈向下傾斜設置。

更為優選的是，還包括有弧形塊；篩板上側固接有若干個用于引導水流的弧形塊，每個弧形塊均位于相鄰濾孔孔口處，且所有弧形塊的圓心均朝向收集筒中心。

更為優選的是，還包括有擺片；環形曝水管下側設置有若干個用于增強反應池內污水與化學藥劑混合效果的擺片，且每個擺片均位于環形曝水管下側相鄰兩個出水孔之間。

與現有技術相比，本發明具有如下優點：本發明實現了通過噴頭噴出高壓水，將沉淀池底部和內側壁夾角處的淤泥沖向沉淀池底部中心位置，再通過抽泥泵對沉淀池底部中心堆積的淤泥進行清理，防止沉淀池底部淤泥堆積，避免污水處理效果降低；通過第三除雜板靠近沉淀池側壁一端為向連接桿轉動方向的凹弧狀，防止污水表面的雜質和浮沫隨著水流流向反應池內，避免反應池內需進行反應的污水帶有雜質和浮沫，影響污水處理效果；通過環形出水管和沉淀池底部為倒圓臺狀配合，有利于增強刮板和抽泥泵對沉淀池底部堆積的淤泥進行清潔，增強沉淀池底部淤泥的清理效果；通過出水孔噴出的高壓水流，使反應池內污水和化學藥劑充分混合，有利于增強反應池內污水反應的反應效果；通過四個引水管下部的瓣膜管降低引水管流入環形出水管內的水流流速，防止環形出水管對沉淀池底部淤泥的沖擊力過大，導致沉淀池底部淤泥收集清潔的效果降低，同時，避免環形曝水管的曝水強度下降，保障了反應池內污水混合反應的效果；通過吹氣頭將雜質和浮沫沿著弧形板吹入收集筒內，增強對沉淀池內污水表面雜質和浮沫的清理效果，防止沉淀池內污水表面雜質和浮沫堆積，避免污水處理效果降低；通過彈性件使篩板以弧形板下側后部為基準進行上下擺動，有利于將篩板撈起的雜質抖入收集筒內，防止雜質卡在濾孔內，進一步避免污水表面雜質和浮沫的清理效果降低；通過導流板將水流斜向上引導，并通過濾孔引導至篩板上表面，可防止雜質卡在濾孔內，導致篩板對污水表面雜質和浮沫的清理效果降低，進一步提高污水處理效果；通過弧形塊將濾孔沖出的水流向收集筒中心方向引導，增強篩板表面雜質和浮沫的清理效果，進一步提高污水處理效果；通過出水孔沖出的水流沖擊擺片，使擺片來回?cái)[動，進一步使反應池內污水與化學藥劑充分混合。

（發明人：王云波;何志平;林海清）
