公布日：2023.10.20
申請日：2023.06.18
分類號：B08B9/08(2006.01)I;B08B9/093(2006.01)I;B08B9/087(2006.01)I;E03F5/10(2006.01)I
摘要
本發明公開了一種帶有除垢功能的污水池及其除垢方法，包括污水池，污水池內設立有橫梁，橫梁的兩端均設立有隨動板，隨動板的一側設立有清理板，清理板遠離隨動板的側壁且靠近兩端邊沿處均固定連接有側邊板，其中一個側邊板頂部側壁通過螺絲可拆卸式連接有驅動器，兩個側邊板之間轉動連接有轉動輥，本發明具有以下優點：通過高速轉動橫梁帶動兩個清理板在污水池內壁進行轉動，因為鏟板與污水池的內壁貼合，因此在清理板被橫梁帶著高速轉動時能夠對污水池內壁粘附的水垢進行有效的清除，通過設立的中轉管和噴口能夠將清洗液噴灑在污水池的內壁上，以此對水垢進行溶解或者濕潤，便于鏟板對其進行刮除。
權利要求書
1.一種帶有除垢功能的污水池，包括污水池(1)，其特征在于，所述污水池(1)內設立有橫梁(4)，所述橫梁(4)的兩端均設立有隨動板(7)，所述隨動板(7)的一側設立有清理板(9)，所述清理板(9)遠離隨動板(7)的側壁且靠近兩端邊沿處均固定連接有側邊板(11)，其中一個所述側邊板(11)頂部側壁通過螺絲可拆卸式連接有驅動器(12)，兩個所述側邊板(11)之間轉動連接有轉動輥(13)，所述驅動器(12)的輸出端穿過側邊板(11)的側壁固定連接在轉動輥(13)的一端側壁中間，所述轉動輥(13)的外圈壁上均勻的固定連接有鋼絲刷(15)，每兩個所述鋼絲刷(15)之間均設立有刮板(14)，所述刮板(14)通過其一端固定連接在轉動輥(13)的外圈壁上，所述刮板(14)均為L性結構，所述清理板(9)的一端固定連接有中轉管(17)，所述中轉管(17)的一側側壁固定連接有噴口(18)，所述清理板(9)一側且靠近中轉管(17)的邊沿處固定連接有鏟板(16)。
2.如權利要求1所述的一種帶有除垢功能的污水池，其特征在于，所述橫梁(4)兩端側壁中間均固定連接有銜接環(5)，所述銜接環(5)內轉動連接有從動柱(6)，所述隨動板(7)通過其頂端固定連接在從動柱(6)的底部側壁上，所述隨動板(7)與清理板(9)相對的側壁開設有活動槽(20)，所述活動槽(20)內壁均勻的固定連接有彈簧(21)，所述清理板(9)的一端活動連接在活動槽(20)內，且彈簧(21)的一端固定連接在清理板(9)位于活動槽(20)內的一端側壁上。
3.如權利要求1所述的一種帶有除垢功能的污水池，其特征在于，所述橫梁(4)靠近兩端邊沿的底部側壁均固定連接有加固板(8)，所述加固板(8)的底端通過螺絲可拆卸式連接在隨動板(7)的一側側壁上，所述隨動板(7)和清理板(9)結構一污水池(1)的內襯結構相對應。
4.如權利要求1所述的一種帶有除垢功能的污水池，其特征在于，所述清理板(9)位于活動槽(20)內且靠近兩端邊沿處均固定連接有限位板(22)，所述活動槽(20)內相對的兩側側壁中間均固定連接有擋板(23)，所述限位板(22)為L形結構，所述擋板(23)的一端貼合滑動連接在限位板(22)的頂部側壁上。
5.如權利要求1所述的一種帶有除垢功能的污水池，其特征在于，所述橫梁(4)內且靠近一側邊沿開設有內槽(24)，所述內槽(24)內設立有T形管(25)，所述中轉管(17)的頂端側壁中間固定連接有水管(19)，所述水管(19)的一端延伸進內槽(24)內，且與T形管(25)的兩端固定連接，所述T形管(25)位于中間側壁的豎管穿過內槽(24)的側壁延伸出去。
6.如權利要求1所述的一種帶有除垢功能的污水池，其特征在于，所述橫梁(4)兩端頂部邊沿中間處均固定連接有固定板(26)，所述固定板(26)底部側壁固定連接有彈性件(28)，所述彈性件(28)內伸縮插接有插銷(27)，所述插銷(27)上固定連接有環形板，所述彈性件(28)的底端固定連接在環形板頂部側壁上，所述插銷(27)的一端穿過銜接環(5)側壁插接在從動柱(6)上，所述從動柱(6)位于一側側邊中心點開設有插槽，所述插銷(27)的一端插接在插槽內。

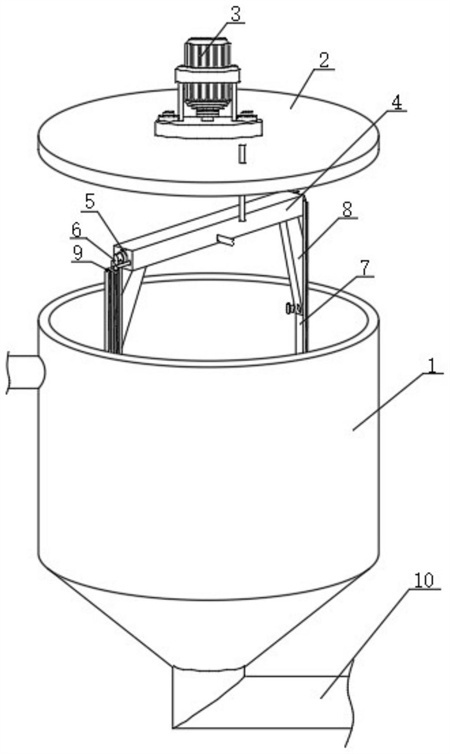

7.如權利要求1所述的一種帶有除垢功能的污水池，其特征在于，所述污水池(1)的頂部開口處通過螺絲可拆卸連接有封蓋(2)，所述封蓋(2)頂部側壁中間通過螺絲可拆卸連接有電機(3)，所述電機(3)的輸出端穿過封蓋(2)的側壁固定連接在橫梁(4)的頂部側壁上，所述污水池(1)靠近頂端的一側側壁固定連接有輸送管，所述污水池(1)底端固定連接有導管(10)。
8.一種帶有除垢功能的污水池的除垢方法，采用權利要求1所述的一種帶有除垢功能的污水池，具體步驟如下：T1、啟動電機(3)帶動橫梁(4)轉動，通過轉動的橫梁(4)帶動兩個清理板(9)同步轉動，隨著清理板(9)的轉動帶動鏟板(16)對污水池(1)內壁上粘附的水垢進行刮除清理；T2、通過T形管(25)經由水管(19)將清理溶劑送進中轉管(17)內，最后通過噴口(18)將清理溶劑噴灑在污水池(1)的內壁上，對內壁進行清理并且通過高壓噴水清理水垢；T3、啟動驅動器(12)驅動轉動輥(13)高速轉動，通過高速轉動的轉動輥(13)帶動刮板(14)和鋼絲刷(15)對污水池(1)的內壁進行二次清理刮除。
發明內容
本發明解決技術問題采用的技術方案是：一種帶有除垢功能的污水池及其除垢方法，包括污水池，所述污水池內設立有橫梁，所述橫梁的兩端均設立有隨動板，所述隨動板的一側設立有清理板，所述清理板遠離隨動板的側壁且靠近兩端邊沿處均固定連接有側邊板，其中一個所述側邊板頂部側壁通過螺絲可拆卸式連接有驅動器，兩個所述側邊板之間轉動連接有轉動輥，所述驅動器的輸出端穿過側邊板的側壁固定連接在轉動輥的一端側壁中間，所述轉動輥的外圈壁上均勻的固定連接有鋼絲刷，每兩個所述鋼絲刷之間均設立有刮板，所述刮板通過其一端固定連接在轉動輥的外圈壁上，所述刮板均為L性結構，所述清理板的一端固定連接有中轉管，所述中轉管的一側側壁固定連接有噴口，所述清理板一側且靠近中轉管的邊沿處固定連接有鏟板。
作為本發明的一種優選技術方案，所述橫梁兩端側壁中間均固定連接有銜接環，所述銜接環內轉動連接有從動柱，所述隨動板通過其頂端固定連接在從動柱的底部側壁上，所述隨動板與清理板相對的側壁開設有活動槽，所述活動槽內壁均勻的固定連接有彈簧，所述清理板的一端活動連接在活動槽內，且彈簧的一端固定連接在清理板位于活動槽內的一端側壁上；
所述橫梁靠近兩端邊沿的底部側壁均固定連接有加固板，所述加固板的底端通過螺絲可拆卸式連接在隨動板的一側側壁上，所述隨動板和清理板結構一污水池的內襯結構相對應；
所述橫梁兩端頂部邊沿中間處均固定連接有固定板，所述固定板底部側壁固定連接有彈性件，所述彈性件內伸縮插接有插銷，所述插銷上固定連接有環形板，所述彈性件的底端固定連接在環形板頂部側壁上，所述插銷的一端穿過銜接環側壁插接在從動柱上，所述從動柱位于一側側邊中心點開設有插槽，所述插銷的一端插接在插槽內；
所述清理板位于活動槽內且靠近兩端邊沿處均固定連接有限位板，所述活動槽內相對的兩側側壁中間均固定連接有擋板，所述限位板為L形結構，所述擋板的一端貼合滑動連接在限位板的頂部側壁上。
作為本發明的一種優選技術方案，所述橫梁內且靠近一側邊沿開設有內槽，所述內槽內設立有T形管，所述中轉管的頂端側壁中間固定連接有水管，所述水管的一端延伸進內槽內，且與T形管的兩端固定連接，所述T形管位于中間側壁的豎管穿過內槽的側壁延伸出去。
作為本發明的一種優選技術方案，所述污水池的頂部開口處通過螺絲可拆卸連接有封蓋，所述封蓋頂部側壁中間通過螺絲可拆卸連接有電機，所述電機的輸出端穿過封蓋的側壁固定連接在橫梁的頂部側壁上，所述污水池靠近頂端的一側側壁固定連接有輸送管，所述污水池底端固定連接有導管。
作為本發明的一種優選技術方案，一種帶有除垢功能的污水池的除垢方法，具體步驟如下，啟動電機帶動橫梁轉動，通過轉動的橫梁帶動兩個清理板同步轉動，隨著清理板的轉動帶動鏟板對污水池內壁上粘附的水垢進行刮除清理；
通過T形管經由水管將清理溶劑送進中轉管內，最后通過噴口將清理溶劑噴灑在污水池的內壁上，對內壁進行清理并且通過高壓噴水清理水垢；
啟動驅動器驅動轉動輥高速轉動，通過高速轉動的轉動輥帶動刮板和鋼絲刷對污水池的內壁進行二次清理刮除。
本發明具有以下優點：通過高速轉動橫梁帶動兩個清理板在污水池內壁進行轉動，因為鏟板與污水池的內壁貼合，因此在清理板被橫梁帶著高速轉動時能夠對污水池內壁粘附的水垢進行有效的清除，通過設立的中轉管和噴口能夠將清洗液噴灑在污水池的內壁上，以此對水垢進行溶解或者濕潤，便于鏟板對其進行刮除，因為清洗液是通過高壓的形式噴出的，因此能夠對水垢進行初步的清理，配合鏟板和高速轉動的轉動輥能夠有效的提高水垢清理的效果。
（發明人：朱寧;章宇;章福龍;龔榮珍）
