公布日：2023.01.06
申請日：2022.11.09
分類號：B01D25/38(2006.01)I;B01D25/34(2006.01)I;B01D25/32(2006.01)I;B01D25/21(2006.01)I
摘要

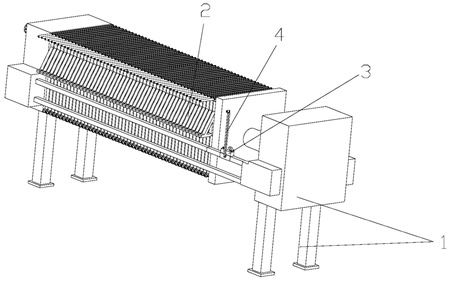

一種自動板框機，包括壓濾單元、卸料驅動部件和清洗裝置，壓濾單元的數量為多個，多個壓濾單元的濾板依次排列，濾板之間形成擠壓污泥的壓濾空間，壓濾單元包括濾板、濾布、滾軸和卸料組件，濾布環繞于濾板的外側，滾軸位于濾布的內側，卸料驅動部件用于驅動滾軸轉動，滾軸帶動濾布繞濾板的外側轉動，濾布繞濾板的外側轉動時，濾布外側表面的污泥被卸料部件刮落，清洗裝置用于對濾布進行清洗。還涉及上述自動板框機的使用方法，本發明在壓濾脫水完成后，滾軸轉動帶動濾網繞濾板的外側轉動，使刮刀將濾布外側表面的污泥刮落，可實現自動卸料，且不額外占用空間，經濟實用，屬于污泥脫水設備領域。
權利要求書
1.一種自動板框機，其特征在于：包括壓濾單元、卸料驅動部件和清洗裝置，壓濾單元的數量為多個，多個壓濾單元的濾板依次排列，濾板之間形成擠壓污泥的壓濾空間，壓濾單元包括濾板、濾布、滾軸和卸料組件，濾布環繞于濾板的外側，滾軸位于濾布的內側，卸料驅動部件用于驅動滾軸轉動，滾軸帶動濾布繞濾板的外側轉動，濾布繞濾板的外側轉動時，濾布外側表面的污泥被卸料部件刮落，清洗裝置用于對濾布進行清洗。
2.按照權利要求1所述的一種自動板框機，其特征在于：還包括機架，濾板與機架滑動連接，滾軸轉動連接于濾板的頂端和底端。
3.按照權利要求2所述的一種自動板框機，其特征在于：一個壓濾單元中，濾板的數量為一塊，卸料組件的數量為兩組，卸料組件包括刮刀，兩組刮刀分別位于濾板的頂端和底端的滾軸的外側，刮刀的刀刃朝向滾軸，刮刀與滾軸之間留有間隙，濾布穿過間隙。
4.按照權利要求1所述的一種自動板框機，其特征在于：壓濾單元還包括與濾布粘連的同步帶，同步帶由柔性材料制成，滾軸的外側固定套接有鏈輪，同步帶的內側與鏈輪嚙合。
5.按照權利要求1所述的一種自動板框機，其特征在于：還包括滾動部件，機架上設有滑軌，滾動部件包括可沿滑軌行走的行走主體和可夾住濾板的夾爪，卸料驅動部件包括電機架、電機和主動齒輪，電機架固定安裝于行走主體上，電機安裝于電機架上，電機連接主動齒輪并驅動主動齒輪轉動，滾軸上固定套接有從動齒輪，從動齒輪的齒形與主動齒輪相匹配，當夾爪夾住濾板時，主動齒輪與從動齒輪嚙合。
6.按照權利要求1所述的一種自動板框機，其特征在于：濾板的表面設有卡槽，沿濾布在濾板表面的移動方向，卡槽的兩端貫穿，濾布上粘連有隨濾布的移動嵌入或離開卡槽的滑塊，滑塊與卡槽均含有磁性物質。
7.按照權利要求6所述的一種自動板框機，其特征在于：卡槽的內側壁彈性連接有半圓形的卡扣，滑塊的外側壁開與卡扣匹配的固定槽，滑塊嵌入卡槽中時卡扣彈入固定槽中。
8.按照權利要求2所述的一種自動板框機，其特征在于：刮刀的表面開有噴水孔，噴水孔朝向濾布的外側表面，刮刀的內部設有與噴水孔連通的水流通道，水流通道連接清洗裝置。
9.按照權利要求1所述的一種自動板框機，其特征在于：還包括編碼器和控制器，編碼器安裝于滾軸上，控制器電連接編碼器和電機，編碼器用于檢測滾軸的轉動角度。
10.權利要求1～9任一項所述的一種自動板框機的使用方法，其特征在于：將污泥通入自動板框機中壓濾一次完成后，多塊濾板依次分開，在濾板移動的過程中，濾布在滾軸的帶動下繞濾板轉動，使濾布上的污泥被卸料組件刮下，實現卸料；多次卸料后，采用清洗裝置對濾板進行清洗。
發明內容
針對現有技術中存在的技術問題，本發明的目的是：提供一種可自動進行卸料的自動板框機及其使用方法。
為了達到上述目的，本發明采用如下技術方案：一種自動板框機，包括壓濾單元、卸料驅動部件和清洗裝置，壓濾單元的數量為多個，多個壓濾單元的濾板依次排列，濾板之間形成擠壓污泥的壓濾空間，壓濾單元包括濾板、濾布、滾軸和卸料組件，濾布環繞于濾板的外側，滾軸位于濾布的內側，卸料驅動部件用于驅動滾軸轉動，滾軸帶動濾布繞濾板的外側轉動，濾布繞濾板的外側轉動時，濾布外側表面的污泥被卸料部件刮落，清洗裝置用于對濾布進行清洗。
采用這種結構后，壓濾脫水完成后，通過卸料驅動部件驅動滾軸轉動，進而帶動濾布繞濾板的外側轉動，此時刮刀將濾布外側表面的污泥刮落，可實現自動卸料。且本自動板框機是在現有的板框機的基礎上增加可自動卸料的部件，不額外占用空間，經濟實用。
作為一種優選，一種自動板框機還包括機架，濾板與機架滑動連接，滾軸轉動連接于濾板的頂端和底端。
作為一種優選，一個壓濾單元中，濾板的數量為一塊，卸料組件的數量為兩組，卸料組件包括刮刀，兩組刮刀分別位于濾板的頂端和底端的滾軸的外側，刮刀的刀刃朝向滾軸，刮刀與滾軸之間留有間隙，濾布穿過間隙。
作為一種優選，壓濾單元還包括與濾布粘連的同步帶，同步帶由柔性材料制成，滾軸的外側固定套接有鏈輪，同步帶的內側與鏈輪嚙合。
作為一種優選，同步帶粘連于濾布的兩側，同步帶由橡膠材料制成。
作為一種優選，一種自動板框機還包括滾動部件，機架上設有滑軌，滾動部件包括可沿滑軌行走的行走主體和可夾住濾板的夾爪，卸料驅動部件包括電機架、電機和主動齒輪，電機架固定安裝于行走主體上，電機安裝于電機架上，電機連接主動齒輪并驅動主動齒輪轉動，滾軸上固定套接有從動齒輪，從動齒輪的齒形與主動齒輪相匹配，當夾爪夾住濾板時，主動齒輪與從動齒輪嚙合。
作為一種優選，濾板的表面設有卡槽，沿濾布在濾板表面的移動方向，卡槽的兩端貫穿，濾布上粘連有隨濾布的移動嵌入或離開卡槽的滑塊，滑塊與卡槽均含有磁性物質。
作為一種優選，卡槽的內側壁彈性連接有半圓形的卡扣，滑塊的外側壁開與卡扣匹配的固定槽，滑塊嵌入卡槽中時卡扣彈入固定槽中。
作為一種優選，刮刀的表面開有噴水孔，噴水孔朝向濾布的外側表面，刮刀的內部設有與噴水孔連通的水流通道，水流通道連接清洗裝置。
作為一種優選，一種自動板框機還包括編碼器和控制器，編碼器安裝于滾軸上，控制器電連接編碼器和電機，編碼器用于檢測滾軸的轉動角度。
上述一種自動板框機的使用方法，將污泥通入自動板框機中壓濾一次完成后，多塊濾板依次分開，在濾板移動的過程中，濾布在滾軸的帶動下繞濾板轉動，使濾布上的污泥被卸料組件刮下，實現卸料；多次卸料后，采用清洗裝置對濾板進行清洗。
總的說來，本發明具有如下優點：當板框機需要卸料時，滾動部件啟動，可在事先設置好的程序下依次進行每塊板的自動卸料，實現這一過程的全自動化，減少人力成本，提高效率。
（發明人：朱小林;曹凱）
