公布日：2023.10.20
申請日：2023.08.31
分類號：C02F11/121(2019.01)I
摘要
本發明公開一種污水污泥廢渣處理裝置及處理工藝，包括上壓帶、下壓帶、上收卷輥組和下收卷輥組，所述上壓帶的兩端繞過上導輥，并通過上收卷輥組收卷；所述下壓帶的兩端繞過下導輥，并通過下收卷輥組收卷；所述上壓帶的上部與下壓帶的下部相互抵壓，并通過擠壓輥導向；上限位輥和下限位輥之間形成有容置空間，容置空間位于上壓帶與下壓帶之間，用于向下壓帶上部供料；所述上壓帶與下壓帶之間，對應于容置空間的兩側分別形成有擠壓段；擠壓段形成有與容置空間連通的進料位置，擠壓段遠離容置空間的一側形成有出料位置。本發明能夠?qū)虘B(tài)顆粒進行擠壓處理，將固態顆粒廢渣當中的水分?jǐn)D出，實現固態顆粒廢渣擠壓干燥處理。
權利要求書

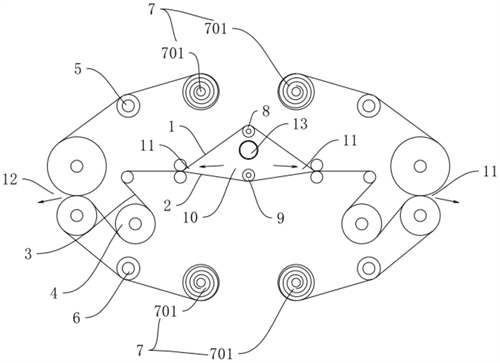

1.一種污水污泥廢渣處理裝置，其特征在于，包括上壓帶(1)、下壓帶(2)、上收卷輥組(7)和下收卷輥組(7)，所述上壓帶(1)的兩端繞過上導輥(5)，并通過上收卷輥組(7)收卷；所述下壓帶(2)的兩端繞過下導輥(6)，并通過下收卷輥組(7)收卷；所述上壓帶(1)的上部與下壓帶(2)的下部相互抵壓，并通過擠壓輥(4)導向；所述上壓帶(1)和下壓帶(2)之間設置有上限位輥(8)和下限位輥(9)，上限位輥(8)和下限位輥(9)呈上下分布，上壓帶(1)從上限位輥(8)上側繞過，下壓帶(2)從下限位輥(9)下側繞過；上限位輥(8)和下限位輥(9)之間形成有容置空間(10)，容置空間(10)位于上壓帶(1)與下壓帶(2)之間，用于向下壓帶(2)上部供料；所述上壓帶(1)與下壓帶(2)之間，對應于容置空間(10)的兩側分別形成有擠壓段(3)；擠壓段(3)形成有與容置空間(10)連通的進料位置(11)，擠壓段(3)遠離容置空間(10)的一側形成有出料位置(12)。
2.根據權利要求1所述的一種污水污泥廢渣處理裝置，其特征在于，所述上壓帶(1)和下壓帶(2)對應于擠壓段(3)的位置同步移動，并可往復雙向移動；所述擠壓段(3)處，上壓帶(1)和下壓帶(2)相互疊合并繞過擠壓輥(4)。
3.根據權利要求1所述的一種污水污泥廢渣處理裝置，其特征在于，所述容置空間(10)內設進料槽(13)，所述進料槽(13)的一側設置開口(131)，進料槽(13)可上下翻轉，用于將進料槽(13)的物料通入容置空間(10)內。
4.根據權利要求1所述的一種污水污泥廢渣處理裝置，其特征在于，所述上收卷輥組(7)包括兩個收卷輥(701)，上壓帶(1)的兩端，分別卷繞于上卷輥組的兩個收卷輥(701)外，通過旋轉調節上卷輥組的兩個收卷輥(701)，對上壓帶(1)進行調節。
5.根據權利要求1所述的一種污水污泥廢渣處理裝置，其特征在于，所述下收卷輥組(7)也包括兩個收卷輥(701)，下壓帶(2)的兩端，分別卷繞于上卷輥組的兩個收卷輥(701)外，通過旋轉調節上卷輥組的兩個收卷輥(701)，對下壓帶(2)進行調節。
6.根據權利要求4或5所述的一種污水污泥廢渣處理裝置，其特征在于，所述收卷輥(701)均包括轉軸(71)和收卷筒(72)，收卷筒(72)套設于轉軸(71)外周，并通過軸承(73)旋轉支撐；所述收卷筒(72)的外周用于卷繞壓帶；收卷筒(72)的內周形成有環槽(74)，環槽(74)內設置單向聯動機構(75)，單向聯動機構(75)用于維持轉軸(71)與收卷筒(72)之間單向旋轉聯動。
7.根據權利要求6所述的一種污水污泥廢渣處理裝置，其特征在于，同一收卷輥組(7)當中，兩個收卷輥(701)內的單向聯動機構(75)的旋轉聯動方向相反；兩個轉軸(71)通過驅動機構(14)驅動同步旋轉。
8.根據權利要求7所述的一種污水污泥廢渣處理裝置，其特征在于，所述單向聯動機構(75)包括凸環(751)和若干聯動塊(752)，所述聯動塊(752)轉動連接于凸環(751)外周，并呈環形陣列分布；聯動塊(752)的一端與凸環(751)轉動連接，另一端朝向外周延伸，并形成有棘齒一(753)，環槽(74)的內周形成有若干棘齒二(754)，棘齒一(753)和棘齒二(754)相互適配，形成單向棘齒傳動結構；所述凸環(751)對應于聯動塊(752)的一側固定連接有擋塊(755)，擋塊(755)與聯動塊(752)一一對應，用于限制聯動塊(752)旋轉，維持棘齒一(753)和棘齒二(754)抵壓聯動。
9.根據權利要求8所述的一種污水污泥廢渣處理裝置，其特征在于，所述驅動機構(14)為蝸輪(141)蝸桿(142)結構，包括驅動軸(143)，驅動軸(143)與轉軸(71)垂直設置，并同軸安裝有兩個蝸桿(142)；兩個收卷輥(701)的轉軸(71)均安裝有蝸輪(141)，蝸輪(141)與蝸桿(142)相互嚙合實現傳動；通過驅動軸(143)旋轉帶動兩個轉軸(71)同步旋轉。
10.一種固態顆粒廢棄物分級處理工藝，其特征在于，采用如權利要求1-9任一所述的固態顆粒廢棄物分級處理裝置。
發明內容
本發明的目的在于解決上述問題而提供一種污水污泥廢渣處理裝置，能夠?qū)ξ鬯嘣M(jìn)行擠壓處理，將固態顆粒廢渣當中的水分?jǐn)D出，實現固態顆粒廢渣擠壓干燥處理。
本發明的上述技術目的是通過以下技術方案得以實現的：一種污水污泥廢渣處理裝置，包括上壓帶、下壓帶、上收卷輥組和下收卷輥組，所述上壓帶的兩端繞過上導輥，并通過上收卷輥組收卷；所述下壓帶的兩端繞過下導輥，并通過下收卷輥組收卷；所述上壓帶的上部與下壓帶的下部相互抵壓，并通過擠壓輥導向；所述上壓帶和下壓帶之間設置有上限位輥和下限位輥，上限位輥和下限位輥呈上下分布，上壓帶從上限位輥上側繞過，下壓帶從下限位輥下側繞過；上限位輥和下限位輥之間形成有容置空間，容置空間位于上壓帶與下壓帶之間，用于向下壓帶上部供料；所述上壓帶與下壓帶之間，對應于容置空間的兩側分別形成有擠壓段；擠壓段形成有與容置空間連通的進料位置，擠壓段遠離容置空間的一側形成有出料位置。
本發明進一步設置為，所述上壓帶和下壓帶對應于擠壓段的位置同步移動，并可往復雙向移動；所述擠壓段處，上壓帶和下壓帶相互疊合并繞過擠壓輥。
本發明進一步設置為，所述容置空間內設進料槽，所述進料槽的一側設置開口，進料槽可上下翻轉，用于將進料槽的物料通入容置空間內。
本發明進一步設置為，所述上收卷輥組包括兩個收卷輥，上壓帶的兩端，分別卷繞于上卷輥組的兩個收卷輥外，通過旋轉調節上卷輥組的兩個收卷輥，對上壓帶進行調節。
本發明進一步設置為，所述下收卷輥組也包括兩個收卷輥，下壓帶的兩端，分別卷繞于上卷輥組的兩個收卷輥外，通過旋轉調節上卷輥組的兩個收卷輥，對下壓帶進行調節。
本發明進一步設置為，所述收卷輥均包括轉軸和收卷筒，收卷筒套設于轉軸外周，并通過軸承旋轉支撐；所述收卷筒的外周用于卷繞壓帶；收卷筒的內周形成有環槽，環槽內設置單向聯動機構，單向聯動機構用于維持轉軸與收卷筒之間單向旋轉聯動。
本發明進一步設置為，同一收卷輥組當中，兩個收卷輥內的單向聯動機構的旋轉聯動方向相反；兩個轉軸通過驅動機構驅動同步旋轉。
本發明進一步設置為，所述單向聯動機構包括凸環和若干聯動塊，所述聯動塊轉動連接于凸環外周，并呈環形陣列分布；聯動塊的一端與凸環轉動連接，另一端朝向外周延伸，并形成有棘齒一，環槽的內周形成有若干棘齒二，棘齒一和棘齒二相互適配，形成單向棘齒傳動結構；所述凸環對應于聯動塊的一側固定連接有擋塊，擋塊與聯動塊一一對應，用于限制聯動塊旋轉，維持棘齒一和棘齒二抵壓聯動。
本發明進一步設置為，所述驅動機構為蝸輪蝸桿結構，包括驅動軸，驅動軸與轉軸垂直設置，并同軸安裝有兩個蝸桿；兩個收卷輥的轉軸均安裝有蝸輪，蝸輪與蝸桿相互嚙合實現傳動；通過驅動軸旋轉帶動兩個轉軸同步旋轉。
本發明還提供一種固態顆粒廢棄物分級處理工藝，采用如上述固態顆粒廢棄物分級處理裝置。
綜上所述，本發明具有以下有益效果：
通過采用中間進料，能夠朝向兩側不同方向輸送，在同一臺擠壓設備當中設置兩個方向的輸送方向，進而能夠適應于該種特殊環境使用。例如，在固態顆粒擠壓過程中，需要兩種不同擠壓干燥程度的固態顆粒廢渣，可對上壓帶和下壓帶的兩個方向的運轉速度進行調節，將固態顆粒廢渣從容置空間朝向左側輸送的速度調節的稍慢，其受到的擠壓時間就增加，水分的擠出效果也就更好，最終得到固態顆粒廢渣的含水率也將更低；將固態顆粒廢渣從容置空間朝向右側輸送的速度調節的稍快，其受到的擠壓時間就減少，水分的擠出效果也將稍差，最終得到的固態顆粒廢渣的含水量也將稍高，進而能夠?qū)崿F(xiàn)兩種方向不同含水率廢渣的擠壓要求。
（發明人：余詩文;胡其木;張翔;宋駿捷;樓亞青;高嘉敏;陶珍;柏磊;傅志耀;沈少婷;高剛炎）
