公布日：2023.10.17
申請日：2023.06.14
分類號：C02F9/00(2023.01)I;C02F1/24(2023.01)N;C02F1/56(2023.01)N;C02F1/40(2023.01)N;C02F1/52(2023.01)N;C02F1/08(2023.01)N;C02F1/66(2023.01)N;C02F1/
50(2023.01)N;C02F3/12(2023.01)N;C02F103/36(2006.01)N
摘要
一種高硬度高鹽分含油污水處理系統，按照污水處理工藝順序依次包括污水提升裝置、油泥分離裝置、二價陽離子結晶分離裝置、一價離子補償裝置、雙膜熱平衡MVR蒸發濃縮裝置、二次脫氮MBR生化裝置、殺菌滅藻凈化裝置、回用水裝置。本發明首先進行采用油泥分離裝置除油，其次通過化學結晶去除廢水中二價陽離子，再對廢水一價陰離子進行微量補償平衡，接下來利用一價離子(鈉鹽、鉀鹽)的物理蒸發特性，利用MVR蒸發結晶系統濃縮，經出料離心裝置脫鹽，最后經MBR生化系統脫氮除COD，最終系統出水達到回用水標準，無濃液外排，屬于石油化工行業工業廢水處理技術領域。
權利要求書

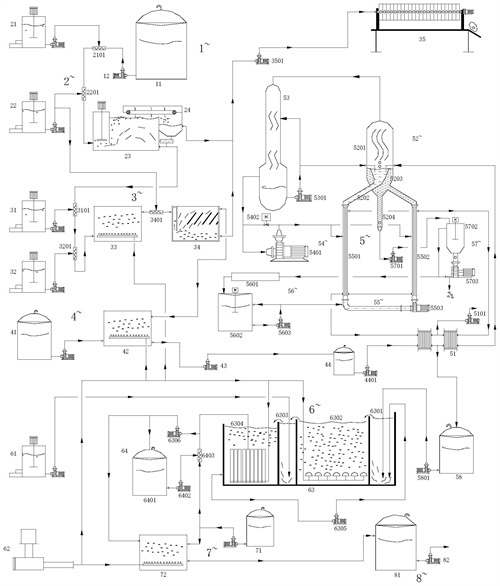

1.一種高硬度高鹽分含油污水處理系統，其特征在于：按照污水處理工藝順序依次包括污水提升裝置(1)、油泥分離裝置(2)、二價陽離子結晶分離裝置(3)、一價離子補償裝置(4)、雙膜熱平衡MVR蒸發濃縮裝置(5)、二次脫氮MBR生化裝置(6)、殺菌滅藻凈化裝置(7)、回用水裝置(8)；污水提升裝置(1)用于存儲和輸送污水；油泥分離裝置(2)用于去除污水中的油泥；二價陽離子結晶分離裝置(3)用于通過化學結晶方式去除污水中的二價陽離子；一價離子補償裝置(4)用于補充污水中的氫離子和氯離子；雙膜熱平衡MVR蒸發濃縮裝置(5)用于對污水進行蒸發結晶；二次脫氮MBR生化裝置(6)用于對污水進行脫氮；殺菌滅藻凈化裝置(7)用于對污水進行殺菌滅藻；回用水裝置(8)用于對處理后的污水進行儲存并輸送至用戶端。
2.按照權利要求1所述的一種高硬度高鹽分含油污水處理系統，其特征在于：污水提升裝置(1)包括污水儲存罐(11)、污水提升泵(12)，油泥分離裝置(2)包括破乳劑投加器(21)、高分子絮凝劑投加器(22)、微氣泡發生器(23)、油泥分離器(24)、第一混合器(2101)和第二混合器(2201)；污水儲存罐(11)的出口連接污水提升泵(12)，污水提升泵(12)和破乳劑投加器(21)均連接第一混合器(2101)的入口，第一混合器(2101)的出口和高分子絮凝劑投加器(22)均連接第二混合器(2201)的入口，第二混合器(2201)的出口連接微氣泡發生器(23)；微氣泡發生器(23)的上層液面與油泥分離器(24)連通，油泥分離器(24)設有油泥出口和底部出水口，油泥分離器(24)的底部出水口與微氣泡發生器(23)的出水口連通，微氣泡發生器(23)的出水口連接二價陽離子結晶分離裝置(3)。
3.按照權利要求2所述的一種高硬度高鹽分含油污水處理系統，其特征在于：二價陽離子結晶分離裝置(3)包括碳酸鈉投加器(31)、氫氧化鈉投加器(32)、堿度調節器(33)、二價陽離子晶體分離器(34)、泥渣壓濾裝置(35)、第三混合器(3101)、第四混合器(3201)和第五混合器(3401)；微氣泡發生器(23)的出水口和碳酸鈉投加器(31)均連接第三混合器(3101)的入口，第三混合器(3101)的出口和氫氧化鈉投加器(32)均連接第四混合器(3201)的入口，第四混合器(3201)的出口連接堿度調節器(33)，堿度調節器(33)和高分子絮凝劑投加器(22)均連接第五混合器(3401)的入口，第五混合器(3401)的出口連接二價陽離子晶體分離器(34)，二價陽離子晶體分離器(34)的出水口連接一價離子補償裝置(4)；二價陽離子晶體分離器(34)的晶泥出口和油泥分離器(24)的油泥出口均連接泥渣壓濾裝置(35)。
4.按照權利要求3所述的一種高硬度高鹽分含油污水處理系統，其特征在于：一價離子補償裝置(4)包括稀鹽酸投加器(41)、一價離子補償器(42)、原液泵(43)和MVR原液儲罐(44)；二價陽離子晶體分離器(34)的出水口連接一價離子補償器(42)，稀鹽酸投加器(41)連接一價離子補償器(42)，一價離子補償器(42)安裝有pH儀表，一價離子補償器(42)連接原液泵(43)的入口，原液泵(43)的出口連接MVR原液儲罐(44)，MVR原液儲罐(44)經進料泵(4401)連接雙膜熱平衡MVR蒸發濃縮裝置(5)。
5.按照權利要求1所述的一種高硬度高鹽分含油污水處理系統，其特征在于：雙膜熱平衡MVR蒸發濃縮裝置(5)包括二次雙相熱平衡調節器(51)、MVR蒸發結晶器(52)、二次蒸汽凈化器(53)、蒸汽壓縮裝置(54)、雙膜強制熱交換器(55)、母液波美度回調器(56)、出料離心裝置(57)、冷凝液儲罐(58)，蒸汽壓縮裝置(54)包括壓縮機(5401)；二次雙相熱平衡調節器(51)設有第一入口、第一出口、第二入口、第二出口、不凝氣出口、負壓調節接口，一價離子補償裝置(4)連接第一入口，第一出口連接MVR蒸發結晶器(52)，MVR蒸發結晶器(52)連接雙膜強制熱交換器(55)，雙膜強制熱交換器(55)設有冷凝液出口，二次雙相熱平衡調節器(51)的第二入口連接雙膜強制熱交換器(55)的冷凝液出口，第二出口連接冷凝液儲罐(58)，冷凝液儲罐(58)連接二次脫氮MBR生化裝置(6)；經一價離子補償裝置(4)處理后的污水從第一入口進入二次雙相熱平衡調節器(51)中，經二次雙相熱平衡調節器(51)換熱后從第一出口排出并進入MVR蒸發結晶器(52)中；MVR蒸發結晶器(52)設有二次蒸汽出口，二次蒸汽出口連接二次蒸汽凈化器(53)，二次蒸發凈化器(53)連接壓縮機(5401)，壓縮機(5401)的排氣端連接雙膜強制熱交換器(55)；MVR蒸發結晶器(52)設有晶體混合液出口，晶體混合液出口連接出料離心裝置(57)，出料離心裝置(57)連接母液波美度回調器(56)的入口，母液波美度回調器(56)的出口連接雙膜強制熱交換器(55)。
6.按照權利要求5所述的一種高硬度高鹽分含油污水處理系統，其特征在于：MVR蒸發結晶器(52)包括蒸發室(5201)、稀料室(5202)、濃料室(5203)、結晶室(5204)，二次蒸汽出口位于蒸發室(5201)的頂端，稀料室(5202)的上端和濃料室(5203)的上端均連通蒸發室(5201)，結晶室(5204)位于濃料室(5203)的下方且連通濃料室(5203)，晶體混合液出口位于結晶室(5204)的底部；雙膜強制熱交換器(55)包括降膜式熱交換器(5501)、升膜式熱交換器(5502)和軸流泵(5503)，降膜式熱交換器(5501)的上端連通稀料室(5202)，降膜式熱交換器(5501)的下端連通軸流泵(5503)的入口端，軸流泵(5503)的出口端連通升膜式熱交換器(5502)的下端，升膜式熱交換器(5502)的上端連通濃料室(5203)；MVR蒸發結晶器(52)上設有連通稀料室(5202)的進料口管道，進料口管道連接二次雙相熱平衡調節器(51)的第一出口。
7.按照權利要求6所述的一種高硬度高鹽分含油污水處理系統，其特征在于：二次蒸汽凈化器(53)的出水口連接有凈化循環泵(5301)，凈化循環泵(5301)的出口分別連接二次蒸汽凈化器(53)的上部和MVR蒸發結晶器(52)的蒸發室(5201)；蒸汽壓縮裝置(54)還包括蒸汽調節閥(5402)；壓縮機(5401)的排氣端和進氣端之間通過蒸汽調節閥(5402)連接。
8.按照權利要求6所述的一種高硬度高鹽分含油污水處理系統，其特征在于：母液波美度回調器(56)包括冷結晶過濾器(5601)、母液罐(5602)和母液泵(5603)；母液罐(5602)設有母液入口端、母液出口端和母液回流端，冷結晶過濾器(5601)的出口連接母液罐(5601)的母液入口端；母液泵(5603)的入口端連接母液罐(5602)的母液出口端，母液泵(5603)出口端分別連接母液罐(5602)的母液回流端和降膜式熱交換器(5501)的下端；出料離心裝置(57)包括出料泵(5701)、重液分離器(5702)、雙極推料離心機(5703)，重液分離器(5702)的上部設有清液排放口，重液分離器(5702)的下部設有重液排料口，雙極推料離心機(5703)設有母液排放口和工業鹽排放口；出料泵(5701)的入口連接結晶室(5204)的晶體混合液出口，出料泵(5701)的出口連接重液分離器(5702)的入口，重液分離器(5702)的重液排料口連接雙極推料離心機(5703)的入口，重液分離器(5702)的清液排放口和雙極推料離心機(5703)的母液排放口均連接冷結晶過濾器(5601)的入口。
9.按照權利要求5所述的一種高硬度高鹽分含油污水處理系統，其特征在于：二次脫氮MBR生化裝置(6)包括微碳源投加器(61)、鼓風機(62)、二次脫氮MBR生化反應器(63)、MBR反洗裝置(64)；二次脫氮MBR生化反應器(63)包括MBR給水泵(5801)、一次脫氮反應池(6301)、一次硝化反應池(6302)、二次脫氮反應池(6303)和MBR膜池(6304)、MBR回流泵(6305)、MBR產水泵(6306)；一次脫氮反應池(6301)、一次硝化反應池(6302)、二次脫氮反應池(6303)和MBR膜池(6304)依次連通，MBR膜池(6304)的出水管道連接MBR產水泵(6306)，MBR產水泵(6306)的出口連接殺菌滅藻凈化裝置(7)和MBR反洗裝置(64)；MBR給水泵(5801)的入口端管道連接冷凝液儲罐(58)，MBR給水泵(5801)的出口端管道接入一次脫氮反應池(6301)的底部，MBR回流泵(6305)的入口端管道接入MBR膜池(6304)的底部，MBR回流泵(6305)的出口端管道接入一次脫氮反應池(6301)的底部；微碳源投加器(61)的出口端管道接入二次脫氮反應池(6303)底部，鼓風機(62)的出口端管道分別接入MBR膜池(6304)的底部、二次脫氮反應池(6303)的底部、堿度調節器(33)和一價離子補償器(42)。
10.按照權利要求9所述的一種高硬度高鹽分含油污水處理系統，其特征在于：殺菌滅藻凈化裝置(7)包括殺菌劑投加器(71)和殺菌滅藻凈化器(72)；殺菌劑投加器(71)的出口管道連接殺菌滅藻凈化器(72)和反洗裝置(64)，鼓風機(62)的出口端管道還接入殺菌滅藻凈化器(72)中；回用水裝置(8)包括回用水儲罐(81)、回用水泵(82)，殺菌滅藻凈化器(72)的出口連接回用水儲罐(81)的入口，回用水儲罐(81)的出口連接回用水泵(82)。
發明內容
針對現有技術中存在的技術問題，本發明的目的是：提供一種節能高效的高硬度高鹽分含油污水處理系統。
為了達到上述目的，本發明采用如下技術方案：一種高硬度高鹽分含油污水處理系統，按照污水處理工藝順序依次包括污水提升裝置、油泥分離裝置、二價陽離子結晶分離裝置、一價離子補償裝置、雙膜熱平衡MVR蒸發濃縮裝置、二次脫氮MBR生化裝置、殺菌滅藻凈化裝置、回用水裝置；污水提升裝置用于存儲和輸送污水；油泥分離裝置用于去除污水中的油泥；二價陽離子結晶分離裝置用于通過化學結晶方式去除污水中的二價陽離子；一價離子補償裝置用于補充污水中的氫離子和氯離子；雙膜熱平衡MVR蒸發濃縮裝置用于對污水進行蒸發結晶；二次脫氮MBR生化裝置用于對污水進行脫氮；殺菌滅藻凈化裝置用于對污水進行殺菌滅藻；回用水裝置用于對處理后的污水進行儲存并輸送至用戶端。
作為一種優選，污水提升裝置包括污水儲存罐、污水提升泵，油泥分離裝置包括破乳劑投加器、高分子絮凝劑投加器、微氣泡發生器、油泥分離器、第一混合器和第二混合器；
污水儲存罐的出口連接污水提升泵，污水提升泵和破乳劑投加器均連接第一混合器的入口，第一混合器的出口和高分子絮凝劑投加器均連接第二混合器的入口，第二混合器的出口連接微氣泡發生器；
微氣泡發生器的上層液面與油泥分離器連通，油泥分離器設有油泥出口和底部出水口，油泥分離器的底部出水口與微氣泡發生器的出水口連通，微氣泡發生器的出水口連接二價陽離子結晶分離裝置。
作為一種優選，二價陽離子結晶分離裝置包括碳酸鈉投加器、氫氧化鈉投加器、堿度調節器、二價陽離子晶體分離器、泥渣壓濾裝置、第三混合器、第四混合器和第五混合器；
微氣泡發生器的出水口和碳酸鈉投加器均連接第三混合器的入口，第三混合器的出口和氫氧化鈉投加器均連接第四混合器的入口，第四混合器的出口連接堿度調節器，堿度調節器和高分子絮凝劑投加器均連接第五混合器的入口，第五混合器的出口連接二價陽離子晶體分離器，二價陽離子晶體分離器的出水口連接一價離子補償裝置；
二價陽離子晶體分離器的晶泥出口和油泥分離器的油泥出口均連接泥渣壓濾裝置。
作為一種優選，一價離子補償裝置包括稀鹽酸投加器、一價離子補償器、原液泵和MVR原液儲罐；
二價陽離子晶體分離器的出水口連接一價離子補償器，稀鹽酸投加器連接一價離子補償器，一價離子補償器安裝有pH儀表，一價離子補償器連接原液泵的入口，原液泵的出口連接MVR原液儲罐，MVR原液儲罐經進料泵連接雙膜熱平衡MVR蒸發濃縮裝置。
作為一種優選，雙膜熱平衡MVR蒸發濃縮裝置包括二次雙相熱平衡調節器、MVR蒸發結晶器、二次蒸汽凈化器、蒸汽壓縮裝置、雙膜強制熱交換器、母液波美度回調器、出料離心裝置、冷凝液儲罐，蒸汽壓縮裝置包括壓縮機；
二次雙相熱平衡調節器設有第一入口、第一出口、第二入口、第二出口、不凝氣出口、負壓調節接口，一價離子補償裝置連接第一入口，第一出口連接MVR蒸發結晶器，MVR蒸發結晶器連接雙膜強制熱交換器，雙膜強制熱交換器設有冷凝液出口，二次雙相熱平衡調節器的第二入口連接雙膜強制熱交換器的冷凝液出口，第二出口連接冷凝液儲罐，冷凝液儲罐連接二次脫氮MBR生化裝置；
經一價離子補償裝置處理后的污水從第一入口進入二次雙相熱平衡調節器中，經二次雙相熱平衡調節器換熱后從第一出口排出并進入MVR蒸發結晶器中；
MVR蒸發結晶器設有二次蒸汽出口，二次蒸汽出口連接二次蒸汽凈化器，二次蒸發凈化器連接壓縮機，壓縮機的排氣端連接雙膜強制熱交換器；
MVR蒸發結晶器設有晶體混合液出口，晶體混合液出口連接出料離心裝置，出料離心裝置連接母液波美度回調器的入口，母液波美度回調器的出口連接雙膜強制熱交換器。
作為一種優選，MVR蒸發結晶器包括蒸發室、稀料室、濃料室、結晶室，二次蒸汽出口位于蒸發室的頂端，稀料室的上端和濃料室的上端均連通蒸發室，結晶室位于濃料室的下方且連通濃料室，晶體混合液出口位于結晶室的底部；
雙膜強制熱交換器包括降膜式熱交換器、升膜式熱交換器和軸流泵，降膜式熱交換器的上端連通稀料室，降膜式熱交換器的下端連通軸流泵的入口端，軸流泵的出口端連通升膜式熱交換器的下端，升膜式熱交換器的上端連通濃料室；
MVR蒸發結晶器上設有連通稀料室的進料口管道，進料口管道連接二次雙相熱平衡調節器的第一出口。
作為一種優選，二次蒸汽凈化器的出水口連接有凈化循環泵，凈化循環泵的出口分別連接二次蒸汽凈化器的上部和MVR蒸發結晶器的蒸發室；
蒸汽壓縮裝置還包括蒸汽調節閥；壓縮機的排氣端和進氣端之間通過蒸汽調節閥連接。
作為一種優選，母液波美度回調器包括冷結晶過濾器、母液罐和母液泵；
母液罐設有母液入口端、母液出口端和母液回流端，冷結晶過濾器的出口連接母液罐的母液入口端；
母液泵的入口端連接母液罐的母液出口端，母液泵出口端分別連接母液罐的母液回流端和降膜式熱交換器的下端；
出料離心裝置包括出料泵、重液分離器、雙極推料離心機，重液分離器的上部設有清液排放口，重液分離器的下部設有重液排料口，雙極推料離心機設有母液排放口和工業鹽排放口；
出料泵的入口連接結晶室的晶體混合液出口，出料泵的出口連接重液分離器的入口，重液分離器的重液排料口連接雙極推料離心機的入口，重液分離器的清液排放口和雙極推料離心機的母液排放口均連接冷結晶過濾器的入口。
作為一種優選，二次脫氮MBR生化裝置包括微碳源投加器、鼓風機、二次脫氮MBR生化反應器、MBR反洗裝置；
二次脫氮MBR生化反應器包括MBR給水泵、一次脫氮反應池、一次硝化反應池、二次脫氮反應池和MBR膜池、MBR回流泵、MBR產水泵；
一次脫氮反應池、一次硝化反應池、二次脫氮反應池和MBR膜池依次連通，MBR膜池的出水管道連接MBR產水泵，MBR產水泵的出口連接殺菌滅藻凈化裝置和MBR反洗裝置；
MBR給水泵的入口端管道連接冷凝液儲罐，MBR給水泵的出口端管道接入一次脫氮反應池的底部，MBR回流泵的入口端管道接入MBR膜池的底部，MBR回流泵的出口端管道接入一次脫氮反應池的底部；
微碳源投加器的出口端管道接入二次脫氮反應池底部，鼓風機的出口端管道分別接入MBR膜池的底部、二次脫氮反應池的底部、堿度調節器和一價離子補償器。
作為一種優選，殺菌滅藻凈化裝置包括殺菌劑投加器和殺菌滅藻凈化器；
殺菌劑投加器的出口管道連接殺菌滅藻凈化器和反洗裝置，鼓風機的出口端管道還接入殺菌滅藻凈化器中；
回用水裝置包括回用水儲罐、回用水泵，殺菌滅藻凈化器的出口連接回用水儲罐的入口，回用水儲罐的出口連接回用水泵。
本發明的原理如下：
按照上述一種高硬度高鹽分含油污水處理系統，首先進行除油，其次通過化學結晶去除廢水中二價陽離子，再對廢水一價陰離子進行微量補償平衡。接下來利用一價離子(鈉鹽、鉀鹽)的物理蒸發特性，利用MVR蒸發結晶系統濃縮，經出料離心裝置脫鹽，最后經MBR生化系統脫氮除COD，最終系統出水達到回用水標準，無濃液外排。
油類物質對MVR蒸發結晶和MBR生化都有非常大的影響，所以除油是本發明工藝的第一步。
油泥分離裝置的高效率要求微氣泡發生器產生的微氣泡密度高，經破乳、絮凝反應后的水中油顆粒與上升的高密度微氣泡粘結在一起，混合物比重小于0.9而浮在液面上。經過油泥分離器的分離，油從水中有效去除。在這一工序中，水中油去除率達到99％。
油泥分離裝置的核心技術點就是微氣泡發生器，可使用高速(大于2980轉/分)旋轉的葉輪與水中的空氣高強度剪切產生微氣泡，也可使用加壓空氣(大于0.7MPa)與水完全混合的方式產生微氣泡。
進一步地，由于一種高硬度高鹽分含油污水中含有大量的鈣、鎂、鐵、鋅、銅、氨、鈉、硫酸根、氯等離子，二價離子和一價離子在MVR蒸發系統里的蒸發結晶系數不一致，且二價離子中的鈣、鎂等離子具有易結垢特性，所以，采用化學結晶的方式去除二價離子是本發明工藝的第二步。
本發明利用二價陽離子化學結晶的方式，在一定堿度下，二價陽離子以結晶體的形式通過沉淀的方式進行固液分離，從而將其排出系統。此工序廢水的鈣、鎂、鐵、銅等二價陽離子去除率高達98.5％。
進一步地，由于二價陽離子的去除，為了對一價離子進行微平衡，在稀鹽酸的調節下，控制氫離子濃度在1×10-5至10-6mol/L，此時水中碳酸根離子(CO3-2)時以二氧化碳的形式溢出，同時一價離子(陰離子)得到了補償。此工序目的是確保MVR蒸發結晶系統鈉鹽或鉀鹽的穩定排出，減少后續母液的產生量。
采用MVR蒸發結晶的方式去除廢水中的鈉鹽和鉀鹽，是本發明工藝的第三步。
進一步地，二次雙相熱平衡調節器和MVR蒸發結晶器組成MVR蒸發結晶系統，污水在系統中蒸發濃縮結晶。二次雙相熱平衡調節器，是在負壓調節泵的驅動下，冷凝液和不凝氣管網形成微負壓，兩相(氣相、液相)分別與MVR進料污水進行熱交換，一方面通過負壓大小的調節來控制MVR蒸發結晶系統的進料溫度，另一方面，可使系統冷凝液冷卻后排出MVR蒸發結晶系統。通過負壓調節泵來調節管網壓力，從而調節換熱的強度和進料的溫度，以此來平衡系統的進料溫度和出水溫度，不需要額外使用蒸汽對進料污水進行加熱升溫。
雙膜強制熱交換器，是利用一價離子的蒸發結晶特性，結合升膜式換熱工藝和降膜式換熱工藝的特點，在軸流泵的驅動下，對污水進行循環強制加熱，實現熱能傳遞的最大效率，同時減少了系統換熱器內部的結垢。
進一步地，二次蒸汽凈化器，是將MVR蒸發結晶系統蒸發的二次蒸汽進行洗滌凈化，洗滌液再次回到MVR蒸發結晶系統中循環。經洗滌后的潔凈蒸汽進入蒸汽壓縮裝置，壓縮機運行工況更加穩定和高效。
蒸汽壓縮裝置，是利用高速離心壓縮機做功，首先將電能轉換為動能，通過超高線速度葉輪旋轉，將二次蒸汽進行再壓縮，利用二次蒸汽的熱焓特性，將動能轉換為熱能。二次蒸汽升溫后進入到雙膜強制熱交換器中，對系統物料進行不斷循環加熱，物料不斷蒸發結晶，實現了連續加熱、連續出鹽的方式，系統也一直保持熱平衡而不利用外部蒸汽供熱。
所述出料離心裝置是將結晶室中的結晶混合液，首先進行重液分離，重液分離器的底部重液通過雙極推料離心機的連續工作，不斷產生工業鹽，從而將鈉鹽和鉀鹽等排出系統。
經雙極推料離心機的分離出來的輕液與重液分離器的上清液混合一起形成母液，母液須經波美度調節器處理后，才能再次回到MVR蒸發結晶系統中。出料離心裝置排出的母液經快速降溫(與出料離心裝置內溫差5-15℃)，此時母液中的雜質在冷結晶過濾器中快速結晶，母液中的雜質得到去除。此時母液的波美度與升膜式熱交換前端物料的波美度相匹配，通過雙膜強制熱交換器中部(降膜后端、升膜前端)再次進入MVR蒸發結晶系統，上述母液與系統物料(污水)一起循環蒸發結晶，最終實現母液的全部回收。
經MVR蒸發結晶系統處理后，原污水中的鈉鹽和鉀鹽得到去除，通過出料離心裝置連續穩定工作，產生的工業鹽可直接進行銷售。
進一步地，經除油和除鹽處理后的污水，其(冷凝液)中的BOD/COD比值有所提升，B/C比由最初的0.3左右提高到0.4左右，廢水可生化性提高約10-15％。所以后續可通過生化處理工藝，對其繼續處理，利用生化工藝除COD和氨氮，成本更加經濟，無二次濃液產生。
進一步地，采用MBR生化工藝去除廢水中的COD和氨氮是本發明的第四步。
本發明利用二次脫氮MBR生化裝置，穩定去除廢水中有機物的同時，對脫氮具有非常明顯的效果。在一次脫氮反應池，營造缺氧工況，冷凝液進水管道與硝化液回流管道分別從池底部進入，在水流的紊動下，冷凝液中的易降解BOD碳源和回流硝化液中的硝酸根離子在反硝化細菌作用下進行首次脫氮，不額外使用攪拌器。在二次脫氮反應池，根據脫氮效果和需求，利用微量碳源(甲醇、乙醇或葡萄糖等)作為補充反硝化碳源，同樣采取底部進入的流動方式，對一次硝化反應池的硝化液進行二次脫氮。通過二次脫氮MBR生化裝置處理，廢水中氨氮和總氮去除率分別達到95％以上，處理效果穩定，解決了常規回用水中由于總氮濃度高易滋生藻類的問題。
二次脫氮MBR生化裝置中所使用的MBR膜可采用傳統浸沒式陶瓷膜或中空纖維PVDF簾式膜，由于前處理已將廢水中的絕大部分二價陽離子脫出，MVR蒸發結晶系統已對廢水進行一價離子脫鹽，所以MBR膜組不容易結垢。MBR系統反洗頻次較傳統工藝減少10-20％，反洗化學藥劑投加量減少20-30％，MBR系統運行更加穩定、經濟，能長周期高效率運行。
總的說來，本發明具有如下優點：
(1)本發明中MVR母液經波美度回調后再重新回到蒸發結晶系統中，母液不外排，解決了常規MVR蒸發結晶系統母液處理問題。
(2)本發明中MVR熱交換系統采用雙膜強制熱交換器，打破傳統的MVR換熱模式，同時兼有降膜式和上流式換熱器功能，抗結垢能力顯著增強，換熱效率明顯提高。
(3)本發明中MVR蒸發結晶系統利用二次雙相熱平衡調節器控制進料溫度，根據系統熱焓平衡進行進料溫度控制調節，在變頻蒸汽壓縮離心機的循環作用下，不額外補充外部蒸汽，系統保持長周期穩定運行。
(4)本發明利用二次蒸汽凈化裝置，對MVR蒸發結晶產生的蒸汽進行洗滌凈化，能保證蒸汽壓縮離心機的高速穩定運行，通過離心機回流調節閥控制和變頻器控制離心機的工況，節能、高效，解決了傳統MVR工藝中蒸汽壓縮離心機運行工況不穩，振動值高，易喘振等問題。
(5)本發明中，設備型號選擇面廣泛，原輔材料采購便捷，MVR蒸發結晶前處理可采用高程差溢流的方式進行逐步處理，也可以采用泵輸送的方式進行中轉，高效節能環保，同樣適用于傳統污水處理站的升級改造提標，最大化的利舊升級，經濟性、靈活性顯著。
(6)傳統的MBR膜工藝由于廢水中的電導率高(鈣、鎂、鐵等離子)，不能很好地解決膜結垢問題，而且各類好氧、兼氧細菌的活性受高鹽分的影響，不能保證生化工藝的穩定運行，本發明MBR運行工況更加穩定。經過優化后，采用二級脫氮的方式，解決了常規污水工藝中降氨氮，但是無法降總氮的問題。經二次脫氮MVR生化反應器脫氮除碳，再進行殺菌滅藻凈化，系統出水BOD≤5mg/L，糞大腸菌群＜40個/升，回用水水質達標，解決了中水回用易滋生藻類的問題。
（發明人：趙海洋;姜緒彪;劉偉;龐流;張春志）
