高新污水處理廠生物池消泡系統

發布時間:2024-8-19 11:38:12  中國污水處理工程網

公布日:2023.10.17

申請日:2023.05.30

分類號:C02F1/20(2023.01)I;C02F3/00(2023.01)I

摘要

本發明公開一種污水處理廠生物池消泡設備,包括生物池,生物池兩側對稱固接有立柱,立柱上滑動連接有連接架,連接架底面固接有旋轉組件,旋轉組件通過軟管固接并連通有供藥組件,供藥組件與地面接觸,連接架頂部固接有滑輪組件,滑輪組件位于生物池遠離供藥組件的一側。本發明能夠加速生物池中泡沫的消散速度,提高工作效率,并能延長設備的使用時間,提高利用率。


權利要求書

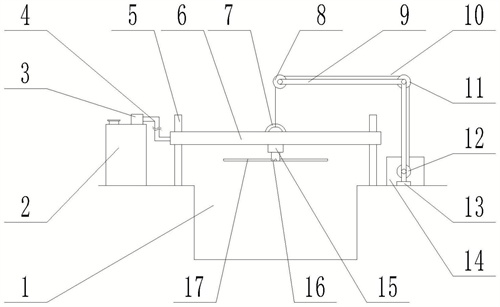

1.一種污水處理廠生物池消泡設備,包括生物池(1),其特征在于:所述生物池(1)兩側對稱固接有立柱(5),所述立柱(5)上滑動連接有連接架(6),所述連接架(6)底面固接有旋轉組件,所述旋轉組件通過軟管(4)固接并連通有供藥組件,所述供藥組件與地面接觸,所述連接架(6)頂部固接有滑輪組件,所述滑輪組件位于所述生物池(1)遠離所述供藥組件的一側。

2.根據權利要求1所述的污水處理廠生物池消泡設備,其特征在于:所述供藥組件包括與所述地面接觸的混合箱(2),所述混合箱(2)內壁固接有支撐板(18),所述支撐板(18)頂面放置有藥劑盒(19),所述藥劑盒(19)頂部伸出所述混合箱(2)外,所述藥劑盒(19)側壁固接有并連通有藥劑管(28),所述藥劑管(28)底部固接并連通有攪拌組件,所述攪拌組件與所述混合箱(2)內底面固接,所述攪拌組件頂部固接并連通有水管(20),所述水管(20)伸出所述混合箱(2)外且與外部設備連通,所述攪拌組件頂部遠離所述水管(20)的一側固接并連通有連接管(22),所述連接管(22)底部伸入所述攪拌組件內,所述連接管(22)頂部伸出所述混合箱(2)外且連通有水泵(3),所述水泵(3)與所述軟管(4)固接并連通。

3.根據權利要求2所述的污水處理廠生物池消泡設備,其特征在于:所述水管(20)上安裝有第一電磁閥(21),所述藥劑管(28)上安裝有第二電磁閥(27),所述第一電磁閥(21)和所述第二電磁閥(27)分別與外部設備電性連接。

4.根據權利要求2所述的污水處理廠生物池消泡設備,其特征在于:所述攪拌組件包括分別與所述藥劑管(28)、所述水管(20)和所述連接管(22)固接并連通的攪拌筒(23),所述連接管(22)底部伸入所述攪拌筒(23)內,所述攪拌筒(23)內安裝有絞龍(24),所述絞龍(24)底部貫穿所述攪拌筒(23)且與所述攪拌筒(23)轉動連接,所述絞龍(24)底部固接有第二電機(25)的輸出軸,所述第二電機(25)與所述攪拌筒(23)外底面固接。

5.根據權利要求4所述的污水處理廠生物池消泡設備,其特征在于:所述攪拌筒(23)底面四角分別固接有支腿(26),所述支腿(26)底部與所述攪拌筒(23)內底面固接。

6.根據權利要求1所述的污水處理廠生物池消泡設備,其特征在于:所述滑輪組件包括與所述地面接觸的驅動箱(14),所述驅動箱(14)內安裝有驅動組件,所述驅動組件伸出所述驅動箱(14)外且固接有第三滑輪(12),所述第三滑輪(12)轉動連接有支架(9),所述支架(9)底部固接有底座(13),所述底座(13)與地面固接,所述支架(9)頂部轉動連接有第二滑輪(11),所述支架(9)遠離所述第三滑輪(12)的一端轉動連接有第一滑輪(8),所述第一滑輪(8)下方設有吊耳(7),所述吊耳(7)與所述連接架(6)固接,所述吊耳(7)固接有鋼絲繩(10)的一端,所述鋼絲繩(10)另一端依次繞設所述第一滑輪(8)、所述第二滑輪(11)且與所述第三滑輪(12)固接。

7.根據權利要求6所述的污水處理廠生物池消泡設備,其特征在于:所述驅動組件包括與所述第三滑輪(12)固接的連接軸(29),所述連接軸(29)貫穿所述驅動箱(14)且與所述驅動箱(14)轉動連接,所述連接軸(29)遠離所述第三滑輪(12)的一端固接有搖把(31),所述搖把(31)位于所述驅動箱(14)外,所述連接軸(29)上固接有第一齒輪(30),所述第一齒輪(30)可拆卸連接有卡接組件,所述卡接組件與所述驅動箱(14)滑動連接。

8.根據權利要求7所述的污水處理廠生物池消泡設備,其特征在于:所述卡接組件包括與所述驅動箱(14)滑動連接的方管(32),所述方管(32)貫穿所述驅動箱(14),所述方管(32)外側固接有第二齒輪(33),所述第二齒輪(33)和所述第一齒輪(30)相適配,所述第二齒輪(33)與所述第一齒輪(30)可拆卸連接,所述方管(32)側壁套設有第一彈簧(34),所述第一彈簧(34)位于所述第二齒輪(33)和所述驅動箱(14)內壁之間,所述方管(32)靠近所述第一彈簧(34)的一端固接有手柄(35),所述手柄(35)位于所述驅動箱(14)外,所述方管(32)側壁固接有若干凸環(36),所述凸環(36)可拆卸連接有限位組件,所述限位組件與所述驅動箱(14)滑動連接。

9.根據權利要求8所述的污水處理廠生物池消泡設備,其特征在于:所述限位組件包括與凸環(36)可拆卸連接的限位桿(37),所述限位桿(37)遠離所述凸環(36)的一端固接有滑塊(38),所述驅動箱(14)外壁開設有滑槽(39),所述滑塊(38)位于所述滑槽(39)內且與所述滑槽(39)滑動連接,所述滑槽(39)內固接有滑桿(40),所述滑桿(40)貫穿所述滑塊(38),所述滑桿(40)外側套設有第二彈簧(41),所述第二彈簧(41)一端與所述滑槽(39)固接,另一端與所述滑塊(38)固接。

10.根據權利要求1所述的污水處理廠生物池消泡設備,其特征在于:所述旋轉組件包括與所述連接架(6)底面固接的第一電機(15),所述第一電機(15)的輸出軸固接有旋轉軸(16),所述旋轉軸(16)側壁周向等間距固接有若干旋轉桿(17),所述旋轉桿(17)遠離所述旋轉軸(16)的一端固接并連通有出水管(42)。

發明內容

本發明的目的是提供一種污水處理廠生物池消泡設備,以解決現有技術存在的問題。

為實現上述目的,本發明提供了如下方案:本發明提供一種污水處理廠生物池消泡設備,包括生物池,所述生物池兩側對稱固接有立柱,所述立柱上滑動連接有連接架,所述連接架底面固接有旋轉組件,所述旋轉組件通過軟管固接并連通有供藥組件,所述供藥組件與地面接觸,所述連接架頂部固接有滑輪組件,所述滑輪組件位于所述生物池遠離所述供藥組件的一側。

優選的,所述供藥組件包括與所述地面接觸的混合箱,所述混合箱內壁固接有支撐板,所述支撐板頂面放置有藥劑盒,所述藥劑盒頂部伸出所述混合箱外,所述藥劑盒側壁固接有并連通有藥劑管,所述藥劑管底部固接并連通有攪拌組件,所述攪拌組件與所述混合箱內底面固接,所述攪拌組件頂部固接并連通有水管,所述伸出所述混合箱外且與外部設備連通,所述攪拌組件頂部遠離所述水管的一側固接并連通有連接管,所述連接管底部伸入所述攪拌組件內,所述連接管頂部伸出所述混合箱外且連通有水泵,所述水泵與所述軟管固接并連通。

優選的,所述水管上安裝有第一電磁閥,所述藥劑管上安裝有第二電磁閥,所述第一電磁閥和所述第二電磁閥分別與外部設備電性連接。

優選的,所述攪拌組件包括分別與所述藥劑管、所述水管和所述連接管固接并連通的攪拌筒,所述連接管底部伸入所述攪拌筒內,所述攪拌筒內安裝有絞龍,所述絞龍底部貫穿所述攪拌筒且與所述攪拌筒轉動連接,所述絞龍底部固接有第二電機的輸出軸,所述第二電機與所述攪拌筒外底面固接。

優選的,所述攪拌筒底面四角分別固接有支腿,所述支腿底部與所述攪拌筒內底面固接。

優選的,所述滑輪組件包括與所述地面接觸的驅動箱,所述驅動箱內安裝有驅動組件,所述驅動組件伸出所述驅動箱外且固接有第三滑輪,所述第三滑輪轉動連接有支架,所述支架底部固接有底座,所述底座與地面固接,所述支架頂部轉動連接有第二滑輪,所述支架遠離所述第三滑輪的一端轉動連接有第一滑輪,所述第一滑輪下方設有吊耳,所述吊耳與所述連接架固接,所述吊耳固接有鋼絲繩的一端,所述鋼絲繩另一端依次繞設所述第一滑輪、所述第二滑輪且與所述第三滑輪固接。

優選的,所述驅動組件包括與所述第三滑輪固接的連接軸,所述連接軸貫穿所述驅動箱且與所述驅動箱轉動連接,所述連接軸遠離所述第三滑輪的一端固接有搖把,所述搖把位于所述驅動箱外,所述連接軸上固接有第一齒輪,所述第一齒輪可拆卸連接有卡接組件,所述卡接組件與所述驅動箱滑動連接。

優選的,所述卡接組件包括與所述驅動箱滑動連接的方管,所述方管貫穿所述驅動箱,所述方管外側固接有第二齒輪,所述第二齒輪和所述第一齒輪相適配,所述第二齒輪與所述第一齒輪可拆卸連接,所述方管側壁套設有第一彈簧,所述第一彈簧位于所述第二齒輪和所述驅動箱內壁之間,所述方管靠近所述第一彈簧的一端固接有手柄,所述手柄位于所述驅動箱外,所述方管側壁固接有若干凸環,所述凸環可拆卸連接有限位組件,所述限位組件與所述驅動箱滑動連接。

優選的,所述限位組件包括與凸環可拆卸連接的限位桿,所述限位桿遠離所述凸環的一端固接有滑塊,所述驅動箱外壁開設有滑槽,所述滑塊位于所述滑槽內且與所述滑槽滑動連接,所述滑槽內固接有滑桿,所述滑桿貫穿所述滑塊,所述滑桿外側套設有第二彈簧,所述第二彈簧一端與所述滑槽固接,另一端與所述滑塊固接。

優選的,所述旋轉組件包括與所述連接架底面固接的第一電機,所述第一電機的輸出軸固接有旋轉軸,所述旋轉軸側壁周向等間距固接有若干旋轉桿,所述旋轉桿遠離所述旋轉軸的一端固接并連通有出水管。

本發明公開了以下技術效果:通過滑輪組件將連接架緩慢放下,使旋轉組件與水面泡沫接觸,并啟動旋轉組件使其將泡沫打散,從而起到消泡作用;同時供藥組件中放有消泡劑,通過軟管傳送至旋轉組件內,并散發在水中,在消泡劑與旋轉組件的共同作用下,能夠?qū)崿F(xiàn)快速消泡的效果,從而提高工作效率,不使用時,將旋轉組件升起,降低腐蝕效果,從而延長設備的使用壽命。本發明能夠加速生物池中泡沫的消散速度,提高工作效率,并能延長設備的使用時間,提高利用率。

(發明人:袁哲;楊文中;李黎;劉雄;王琦;江亮;余佶
