公布日：2023.12.29
申請日：2022.06.21
分類號：C10J3/62(2006.01)I;C10J3/82(2006.01)I
摘要
本發明公開了一種含油污泥延遲焦化協同處置的裝置及方法，所述裝置，包括放空冷卻塔、含油污泥換熱器和污油換熱器；其中，所述含油污泥換熱器的出口與所述放空冷卻塔的入口連接；所述放空冷卻塔的塔底出口與所述污油換熱器的入口連接；所述污油換熱器的出口與所述放空冷卻塔連接。通過耦合延遲焦化放空油氣冷卻工藝，利用來自焦炭塔的高溫放空油氣余熱，實現含油污泥原料(如老化油、浮渣等含油污泥或含油污水)氣化裂解，一并實現廢物的減量處置和有機資源的回收，減少含油污泥末端處置的成本投入。
權利要求書
1.一種含油污泥延遲焦化協同處置的裝置，其特征在于，包括放空冷卻塔(1)、含油污泥換熱器(2)和污油換熱器(3)；其中，所述含油污泥換熱器(2)的出口與所述放空冷卻塔(1)的入口連接；所述放空冷卻塔(1)的塔底出口與所述污油換熱器(3)的入口連接；所述污油換熱器(3)的出口與所述放空冷卻塔(1)連接。
2.根據權利要求1所述的一種含油污泥延遲焦化協同處置的裝置，其特征在于，還包括污油回收處置系統，所述污油換熱器(3)的出口與污油回收處置系統連接。
3.根據權利要求1或2所述的一種含油污泥延遲焦化協同處置的裝置，其特征在于，還包括冷卻器(4)和油水分離器(5)，所述放空冷卻塔(1)的塔頂出口與所述冷卻器(4)的入口連接，所述冷卻器(4)的出口與油水分離器(5)連接。
4.根據權利要求3所述的一種含油污泥延遲焦化協同處置的裝置，其特征在于，所述油水分離器(5)與低壓燃?xì)饣厥諆艋到y(tǒng)和污水罐連接。

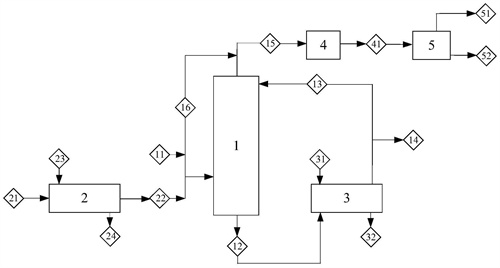

5.一種含油污泥延遲焦化協同處置的方法，其特征在于，包括以下步驟：S1將含油污泥原料(21)輸送到含油污泥換熱器(2)中與加熱熱媒(23)換熱后，得到換熱后含油污泥(22)；S2換熱后含油污泥(22)與來自焦炭塔的高溫放空油氣(11)混合進入放空冷卻塔(1)內，利用高溫放空油氣(11)的熱量使換熱后含油污泥(22)受熱發生汽化和裂解，得到塔頂油氣(15)和塔底重油(12)；S3采出塔底重油(12)，輸送至污油換熱器(3)中與冷卻冷媒(31)換熱后得到冷回流重油(13)，冷回流重油(13)作為放空冷卻塔(1)的冷卻介質，回流至放空冷卻塔(1)塔頂。
6.根據權利要求5所述的一種含油污泥延遲焦化協同處置的方法，其特征在于，步驟S3的具體過程如下：采出的塔底重油(12)，輸送至污油換熱器(3)中與冷卻冷媒(31)換熱后得到冷回流重油(13)，冷回流重油(13)一部分作為放空冷卻塔(1)的冷卻介質，回流至放空冷卻塔(1)塔頂，另一部分作為回收污油(14)送出至污油回收處置系統。
7.根據權利要求5所述的一種含油污泥延遲焦化協同處置的方法，其特征在于，還包括如下步驟：所述放空冷卻塔(1)的塔頂油氣(15)進入冷卻器(4)進行降溫冷卻得到冷卻油氣(41)，冷卻油氣(41)進入油水分離器(5)中進行分離得到不凝氣(51)和含油污水(52)。
8.根據權利要求7所述的一種含油污泥延遲焦化協同處置的方法，其特征在于，所述不凝氣(51)進入低壓燃?xì)饣厥諆艋到y(tǒng)，所述含油污水(52)進入污水罐進行回用或處置。
9.根據權利要求5所述的一種含油污泥延遲焦化協同處置的方法，其特征在于，步驟S1中換熱后含油污泥(22)的溫度為105～140℃；步驟S2中高溫放空油氣(11)的溫度為150～380℃。
10.根據權利要求9所述的一種含油污泥延遲焦化協同處置的方法，其特征在于，步驟S1中換熱后含油污泥(22)的溫度為120～130℃；步驟S2中高溫放空油氣(11)的溫度為250～380℃。
發明內容
針對上述問題，本發明的目的在于：提供一種含油污泥延遲焦化協同處置的裝置及方法，通過耦合延遲焦化放空油氣冷卻工藝，利用來自焦炭塔的高溫放空油氣余熱，實現含油污泥原料(如，老化油、浮渣等含油污泥或含油污水)氣化裂解，一并實現廢物的減量處置和有機資源的回收，解決含油污泥末端處置能耗高、成本大等問題。
為了實現上述目的，本發明提供如下技術方案：
一種含油污泥延遲焦化協同處置的裝置，包括放空冷卻塔、含油污泥換熱器和污油換熱器；
其中，所述含油污泥換熱器的出口與所述放空冷卻塔的入口連接；
所述放空冷卻塔的塔底出口與所述污油換熱器的入口連接；
所述污油換熱器的出口與所述放空冷卻塔連接。
優選地，還包括污油回收處置系統，所述污油換熱器的出口與污油回收處置系統連接。
優選地，還包括冷卻器和油水分離器，所述放空冷卻塔的塔頂出口與所述冷卻器的入口連接，所述冷卻器的出口與油水分離器連接。
優選地，所述油水分離器與低壓燃?xì)饣厥諆艋到y(tǒng)和污水罐連接。
一種含油污泥延遲焦化協同處置的方法，包括以下步驟：
S1將含油污泥原料輸送到含油污泥換熱器中與加熱熱媒換熱后，得到換熱后含油污泥；
S2換熱后含油污泥與來自焦炭塔的高溫放空油氣混合進入放空冷卻塔內，利用高溫放空油氣的熱量使換熱后含油污泥受熱發生汽化和裂解，得到塔頂油氣和塔底重油；
S3采出塔底重油，輸送至污油換熱器中與冷卻冷媒換熱后得到冷回流重油，冷回流重油作為放空冷卻塔的冷卻介質，回流至放空冷卻塔塔頂。
優選地，步驟S3的具體過程如下：采出的塔底重油，輸送至污油換熱器中與冷卻冷媒換熱后得到冷回流重油，冷回流重油一部分作為放空冷卻塔的冷卻介質，回流至放空冷卻塔塔頂，另一部分作為回收污油送出至污油回收處置系統。
優選地，還包括如下步驟：
所述放空冷卻塔的塔頂油氣進入冷卻器進行降溫冷卻得到冷卻油氣，冷卻油氣進入油水分離器中進行分離得到不凝氣和含油污水。
優選地，所述不凝氣進入低壓燃?xì)饣厥諆艋到y(tǒng)，所述含油污水進入污水罐進行回用或處置。
優選地，步驟S1中換熱后含油污泥的溫度為105～140℃；步驟S2中高溫放空油氣的溫度為150～380℃。
優選地，步驟S1中換熱后含油污泥的溫度為120～130℃；步驟S2中高溫放空油氣的溫度為250～380℃。
本發明的有益效果在于：
通過耦合延遲焦化放空油氣冷卻工藝，利用來自焦炭塔的高溫放空油氣余熱，實現含油污泥原料(如老化油、浮渣等含油污泥或含油污水)氣化裂解，一并實現廢物的減量處置和有機資源的回收，減少含油污泥末端處置的成本投入。
（發明人：聶凡;仝坤;邵志國;劉光全;劉龍杰;李興春）
