公布日：2023.12.29

申請日：2023.09.01

分類號：C02F11/04(2006.01)I;B01D63/08(2006.01)I;B01D65/02(2006.01)I

摘要

本發明公開了一種用于污泥厭氧消化的雙面平板膜及動態膜組件，采用硬質PVC網格作為膜骨架的內部支撐骨架，并采用外部支撐層沿膜骨架四周密封貼合在內部支撐骨架的兩側，并在膜骨架一側設置一與膜骨架內部相通的孔道作為膜出水孔；本發明的雙面平板膜制備價格低廉且無需進行頻繁的清洗或更換，所需要的運行成本較低，可使得AnDMBR污泥厭氧消化系統在高污泥濃度下長期穩定運行，提升了反應器效能。

權利要求書

1.一種用于污泥厭氧消化的雙面平板膜，包括膜骨架、設于所述膜骨架內部的PVC網格，所述膜骨架為一內部中空的架體，其一側設有與所述膜骨架內部連通的膜出水孔，所述PVC網格固定在所述膜骨架的架體內；其特征在于，還包括對稱設于所述膜骨架兩側的膜片；所述膜片沿所述膜骨架的四周密封在所述膜骨架上。

2.根據權利要求1所述的用于污泥厭氧消化的雙面平板膜，其特征在于，所述膜片采用不銹鋼絲網、尼龍網、滌綸網中的一種。

3.根據權利要求2所述的用于污泥厭氧消化的雙面平板膜，其特征在于，所述膜片的網孔徑為30～80μm。

4.一種用于污泥厭氧消化的動態膜組件，其特征在于，包括膜框架；所述膜組件內平行等距設有多個如權利要求1～3任一項所述的雙面平板膜。

5.根據權利要求1所述的用于污泥厭氧消化的動態膜組件，其特征在于，所述雙面平板膜之間的間距為10～15cm。

發明內容

針對現有技術中存在的上述缺陷，本發明的目的是提供一種用于污泥厭氧消化的雙面平板膜及動態膜組件，采用硬質PVC網格作為膜組件的內部支撐骨架，并采用外部支撐層沿膜骨架四周密封貼合在內部支撐骨架的兩側，并在膜骨架一側設置一與膜骨架內部相通的孔道作為膜出水孔；該雙面平板膜制備價格低廉且無需進行頻繁的清洗或更換，所需要的運行成本較低，且有利于動態膜層的快速形成，使得AnDMBR污泥厭氧消化系統在高污泥濃度下長期穩定運行，提升了反應器效能。

為實現上述目的，本發明采用如下技術方案：

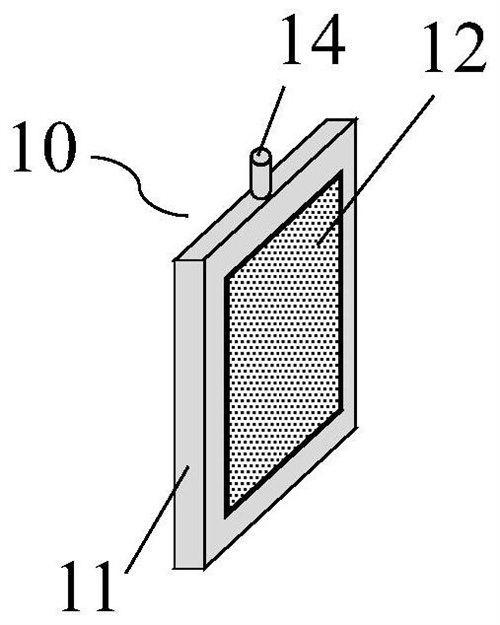

本發明第一方面提供了一種用于污泥厭氧消化的雙面平板膜，包括膜骨架、設于所述膜骨架內部的PVC網格，所述膜骨架為一內部中空的架體，其一側設有與所述膜骨架內部連通的膜出水孔，所述PVC網格固定在所述膜骨架的架體內；還包括對稱設于所述膜骨架兩側的膜片；

所述膜片沿所述膜骨架的四周密封在所述膜骨架上。

優選地，所述膜片采用不銹鋼絲網、尼龍網、滌綸網中的一種。

優選地，所述膜片的網孔徑為30～80μm。

本發明的第二方面提供了一種用于污泥厭氧消化的動態膜組件，包括膜框架；所述膜組件內平行等距設有多個如本發明第一方面所述的雙面平板膜。

優選地，所述雙面平板膜之間的間距為10～15cm。

本發明所提供的一種用于污泥厭氧消化的雙面平板膜及動態膜組件，還具有以下幾點有益效果：

1、本發明的用于污泥厭氧消化的雙面平板膜及動態膜組件，采用硬質PVC網格作為膜骨架的內部支撐骨架，并采用外部支撐層沿膜骨架四周密封貼合在內部支撐骨架的兩側，并在膜骨架一側設置一與膜骨架內部相通的孔道作為膜出水孔；該雙面平板膜制備價格低廉且無需進行頻繁的清洗或更換，所需要的運行成本較低，可使得AnDMBR污泥厭氧消化系統在高污泥濃度下長期穩定運行，提升了反應器效能；

2、本發明的用于污泥厭氧消化的雙面平板膜及動態膜組件，采用PVC網格作為膜骨架的內部支撐骨架，采用廉價大孔基材作為支撐層，可避免對膜組件進行頻繁清洗或更換，維持了AnDMBR系統的穩定運行，成本低廉，制作簡單，使用便捷，可以推廣；

3、本發明采用了看似簡單結構的雙面平板膜的思路，并由多個相同結構平板模構成了動態膜組件，所用的制備材料價格也非常低廉，使動態膜層在其表面固著形成并保持穩定運行，且僅需簡單物理清理即可剝落泥餅層、恢復膜通量，可使AnDMBR系統穩定運行超過50天。

（發明人：陳廣;鄒博源;周斌;曹佳君;王志偉;吳煒;周博;戴若彬;王雪野;唐付蕓）
