公布日：2023.10.17

申請日：2023.08.25

分類號：C02F3/12(2023.01)I;C02F3/20(2023.01)I;B08B7/02(2006.01)I;B08B3/08(2006.01)I

摘要

本發明公開了一種生活污水處理設備及其處理方法，涉及生活污水處理技術領域，為解決現有生活污水處理設備在運行時，其內部的MBR膜會隨曝氣氣流晃動，是MBR膜頻繁處于牽拉狀態，影響使用壽命，并且MBR膜僅能依靠停機反沖洗才能清理，過程較為繁瑣的問題。過濾模組，其安裝在所述處理箱的內部，且過濾模組設置有四個，所述過濾模組包含有高性能中空膜絲、集水蓋、金屬薄板和震蕩傳動罩，所述高性能中空膜絲的表面設置有若干微孔，且高性能中空膜絲設置有多個，所述集水蓋安裝在高性能中空膜絲的上方，且高性能中空膜絲的上端與集水蓋相連通，所述金屬薄板安裝在高性能中空膜絲的下方，且金屬薄板與高性能中空膜絲的下端固定連接。

權利要求書

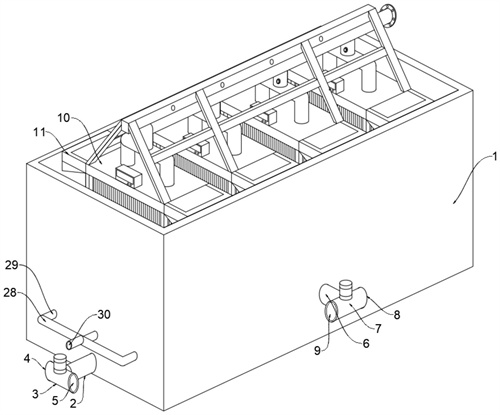

1.一種生活污水處理設備，包括處理箱(1)，所述處理箱(1)一側的下方設置有進水管(2)，所述進水管(2)的上方設置有曝氣總管(28)，所述曝氣總管(28)的前端設置有曝氣支管(29)，曝氣支管(29)設置有三個，且三個曝氣支管(29)的一端均與曝氣總管(28)相連通，所述曝氣總管(28)前端的中間位置處設置有進氣管(30)，所述處理箱(1)前端的下方設置有排料管(6)；其特征在于：還包括：過濾模組(10)，其安裝在所述處理箱(1)的內部，且過濾模組(10)設置有四個，所述過濾模組(10)包含有高性能中空膜絲(12)、集水蓋(13)、金屬薄板(14)和震蕩傳動罩(15)，所述高性能中空膜絲(12)的表面設置有若干微孔(123)，且高性能中空膜絲(12)設置有多個，所述集水蓋(13)安裝在高性能中空膜絲(12)的上方，且高性能中空膜絲(12)的上端與集水蓋(13)相連通，所述金屬薄板(14)安裝在高性能中空膜絲(12)的下方，且金屬薄板(14)與高性能中空膜絲(12)的下端固定連接，所述震蕩傳動罩(15)安裝在金屬薄板(14)的下方，所述集水蓋(13)的四角通過支架(16)與金屬薄板(14)固定連接；金屬絲(122)，其設置在所述高性能中空膜絲(12)外壁的四周，且金屬絲(122)的兩端分別與金屬薄板(14)和集水蓋(13)固定連接；U型集水管(17)，其安裝在所述集水蓋(13)的上端，且U型集水管(17)的下端與集水蓋(13)相連通，所述U型集水管(17)的上端安裝有匯流管(18)，所述匯流管(18)的一端安裝有法蘭盤(20)。

2.根據權利要求1所述的一種生活污水處理設備，其特征在于：所述金屬薄板(14)的底面安裝有超聲波換能器(27)，且超聲波換能器(27)設置有多個，所述集水蓋(13)上端的前端安裝有超聲波發生器(26)，所述超聲波發生器(26)的輸出端與超聲波換能器(27)的輸入端電性連接。

3.根據權利要求2所述的一種生活污水處理設備，其特征在于：所述U型集水管(17)與匯流管(18)的連接處安裝有流量傳感器(19)，且流量傳感器(19)的輸出端通過控制終端與超聲波發生器(26)的輸入端電性連接。

4.根據權利要求3所述的一種生活污水處理設備，其特征在于：所述高性能中空膜絲(12)的外壁上設置有PVDF保護層(121)。

5.根據權利要求4所述的一種生活污水處理設備，其特征在于：所述過濾模組(10)上端的兩側均安裝有連接桿(22)，兩側所述連接桿(22)的一端通過吊裝架(21)固定連接，且吊裝架(21)與匯流管(18)固定連接，所述吊裝架(21)的內部設置有吊裝孔(24)，吊裝孔(24)設置有四個，且四個吊裝孔(24)等距分布，相鄰所述連接桿(22)之間安裝有加固桿(23)。

6.根據權利要求5所述的一種生活污水處理設備，其特征在于：所述處理箱(1)內壁的兩側均安裝有模組定位塊(11)，且模組定位塊(11)設置有八個，所述模組定位塊(11)的內部設置有定位槽(111)，所述過濾模組(10)上端的兩側均安裝有連接塊(25)，且連接塊(25)與模組定位塊(11)內的定位槽(111)卡合連接，所述模組定位塊(11)下端的兩側均安裝有三角加固板(114)。

7.根據權利要求6所述的一種生活污水處理設備，其特征在于：所述連接塊(25)的底面安裝有磁吸片(251)，所述定位槽(111)的內部設置有磁吸槽(112)，所述磁吸槽(112)的內部安裝有電磁鐵(113)。

8.根據權利要求7所述的一種生活污水處理設備，其特征在于：所述進水管(2)的一端安裝有第一電控三通閥(3)，所述第一電控三通閥(3)的一端設置有廢水管接口(4)，所述第一電控三通閥(3)的另一端設置有藥劑管接口(5)，所述排料管(6)的一端安裝有第二電控三通閥(7)，所述第二電控三通閥(7)的一端設置有排泥管接口(8)，所述第二電控三通閥(7)的另一端設置有藥液回收管接口(9)。

9.根據權利要求8所述的一種生活污水處理設備，其特征在于：所述曝氣支管(29)的另一端貫穿并延伸至處理箱(1)的內部，且安裝有封堵(33)，所述封堵(33)與處理箱(1)的內壁固定連接，所述曝氣支管(29)的外壁上安裝有曝氣盤(31)，且曝氣盤(31)設置有多個，所述曝氣盤(31)的表面設置有若干氣孔(32)。

10.一種生活污水處理設備的處理方法，基于權利要求9所述的一種生活污水處理設備實現，其特征在于，包括以下步驟：步驟一：進水管(2)通過第一電控三通閥(3)連接廢水管接口(4)，由泵機將好氧池中與硝化細菌活性污泥預混的廢水沿進水管(2)輸送至處理箱(1)內；步驟二：廢水到達處理箱(1)后，由曝氣系統將空氣導入曝氣總管(28)，經過曝氣支管(29)分流后，通過曝氣盤(31)將氧氣注入混合液，滿足硝化細菌的好氧需求，同時，匯流管(18)端部連接負壓抽吸系統，以較低的負壓抽吸作用，使混合液進入高性能中空膜絲(12)中，沿集水蓋(13)進入U型集水管(17)后，匯總至匯流管(18)收集排出，混合液進入高性能中空膜絲(12)時，廢水中的活性污泥以及雜質被隔絕在外側，實現過濾凈化；步驟三：凈化過程中，每組過濾模組(10)均能通過U型集水管(17)與匯流管(18)連接處的流量傳感器(19)自檢測產水流量，若流量低于流量傳感器(19)的預設閾值時，即表示該過濾模組(10)的高性能中空膜絲(12)表面附著較多雜質，此時流量傳感器(19)發送信號至控制終端，由控制終端反饋信號至超聲波發生器(26)，利用超聲波發生器(26)驅動超聲波換能器(27)運行，超聲波換能器(27)將超聲頻源的聲能轉換成機械振動，使金屬薄板(14)高頻振動，帶動金屬絲(122)牽動高性能中空膜絲(12)高頻振動，快速清除表面雜質，待流量傳感器(19)檢測結果大于預設閾值時，流量傳感器(19)重新發送信號至控制終端，由控制終端反饋信號關閉超聲波發生器(26)，實現過濾模組(10)的不停機自清理；步驟四：每當凈化24小時，由第二電控三通閥(7)將內部的廢液從排泥管接口(8)排出，同時第一電控三通閥(3)切換為藥劑管接口(5)，將化學藥液導入處理箱(1)中進行化學清洗，完畢后第二電控三通閥(7)切換為藥液回收管接口(9),對處理后的藥液進行回收處理，避免二次污染。

發明內容

本發明的目的在于提供一種生活污水處理設備及其處理方法，以解決上述背景技術中提出的現有生活污水處理設備在運行時，其內部的MBR膜會隨曝氣氣流晃動，是MBR膜頻繁處于牽拉狀態，影響使用壽命，并且MBR膜僅能依靠停機反沖洗才能清理，過程較為繁瑣的問題。

為實現上述目的，本發明提供如下技術方案：一種生活污水處理設備，包括處理箱，所述處理箱一側的下方設置有進水管，所述進水管的上方設置有曝氣總管，所述曝氣總管的前端設置有曝氣支管，曝氣支管設置有三個，且三個曝氣支管的一端均與曝氣總管相連通，所述曝氣總管前端的中間位置處設置有進氣管，所述處理箱前端的下方設置有排料管；

還包括：

過濾模組，其安裝在所述處理箱的內部，且過濾模組設置有四個，所述過濾模組包含有高性能中空膜絲、集水蓋、金屬薄板和震蕩傳動罩，所述高性能中空膜絲的表面設置有若干微孔，且高性能中空膜絲設置有多個，所述集水蓋安裝在高性能中空膜絲的上方，且高性能中空膜絲的上端與集水蓋相連通，所述金屬薄板安裝在高性能中空膜絲的下方，且金屬薄板與高性能中空膜絲的下端固定連接，所述震蕩傳動罩安裝在金屬薄板的下方，所述集水蓋的四角通過支架與金屬薄板固定連接；

金屬絲，其設置在所述高性能中空膜絲外壁的四周，且金屬絲的兩端分別與金屬薄板和集水蓋固定連接；

U型集水管，其安裝在所述集水蓋的上端，且U型集水管的下端與集水蓋相連通，所述U型集水管的上端安裝有匯流管，所述匯流管的一端安裝有法蘭盤。

優選的，所述金屬薄板的底面安裝有超聲波換能器，且超聲波換能器設置有多個，所述集水蓋上端的前端安裝有超聲波發生器，所述超聲波發生器的輸出端與超聲波換能器的輸入端電性連接。

優選的，所述U型集水管與匯流管的連接處安裝有流量傳感器，且流量傳感器的輸出端通過控制終端與超聲波發生器的輸入端電性連接。

優選的，所述高性能中空膜絲的外壁上設置有PVDF保護層。

優選的，所述過濾模組上端的兩側均安裝有連接桿，兩側所述連接桿的一端通過吊裝架固定連接，且吊裝架與匯流管固定連接，所述吊裝架的內部設置有吊裝孔，吊裝孔設置有四個，且四個吊裝孔等距分布，相鄰所述連接桿之間安裝有加固桿。

優選的，所述處理箱內壁的兩側均安裝有模組定位塊，且模組定位塊設置有八個，所述模組定位塊的內部設置有定位槽，所述過濾模組上端的兩側均安裝有連接塊，且連接塊與模組定位塊內的定位槽卡合連接，所述模組定位塊下端的兩側均安裝有三角加固板。

優選的，所述連接塊的底面安裝有磁吸片，所述定位槽的內部設置有磁吸槽，所述磁吸槽的內部安裝有電磁鐵。

優選的，所述進水管的一端安裝有第一電控三通閥，所述第一電控三通閥的一端設置有廢水管接口，所述第一電控三通閥的另一端設置有藥劑管接口，所述排料管的一端安裝有第二電控三通閥，所述第二電控三通閥的一端設置有排泥管接口，所述第二電控三通閥的另一端設置有藥液回收管接口。

優選的，所述曝氣支管的另一端貫穿并延伸至處理箱的內部，且安裝有封堵，所述封堵與處理箱的內壁固定連接，所述曝氣支管的外壁上安裝有曝氣盤，且曝氣盤設置有多個，所述曝氣盤的表面設置有若干氣孔。

優選的，一種生活污水處理設備的處理方法，包括以下步驟：

步驟一：進水管通過第一電控三通閥連接廢水管接口，由泵機將好氧池中與硝化細菌活性污泥預混的廢水沿進水管輸送至處理箱內；

步驟二：廢水到達處理箱后，由曝氣系統將空氣導入曝氣總管，經過曝氣支管分流后，通過曝氣盤將氧氣注入混合液，滿足硝化細菌的好氧需求，同時，匯流管端部連接負壓抽吸系統，以較低的負壓抽吸作用，使混合液進入高性能中空膜絲中，沿集水蓋進入U型集水管后，匯總至匯流管收集排出，混合液進入高性能中空膜絲時，廢水中的活性污泥以及雜質被隔絕在外側，實現過濾凈化；

步驟三：凈化過程中，每組過濾模組均能通過U型集水管與匯流管連接處的流量傳感器自檢測產水流量，若流量低于流量傳感器的預設閾值時，即表示該過濾模組的高性能中空膜絲表面附著較多雜質，此時流量傳感器發送信號至控制終端，由控制終端反饋信號至超聲波發生器，利用超聲波發生器驅動超聲波換能器運行，超聲波換能器將超聲頻源的聲能轉換成機械振動，使金屬薄板高頻振動，帶動金屬絲牽動高性能中空膜絲高頻振動，快速清除表面雜質，待流量傳感器檢測結果大于預設閾值時，流量傳感器重新發送信號至控制終端，由控制終端反饋信號關閉超聲波發生器，實現過濾模組的不停機自清理；

步驟四：每當凈化24小時，由第二電控三通閥將內部的廢液從排泥管接口排出，同時第一電控三通閥切換為藥劑管接口，將化學藥液導入處理箱中進行化學清洗，完畢后第二電控三通閥切換為藥液回收管接口,對處理后的藥液進行回收處理，避免二次污染。

與現有技術相比，本發明的有益效果是：

1、本發明通過在高性能中空膜絲的外壁四周設置金屬絲，在曝氣時，金屬絲可保證高性能中空膜絲的穩定性，避免其隨水流大幅晃動，降低了高性能中空膜絲使用過程中受到的牽拉力，而在凈化時，每組過濾模組均能通過U型集水管與匯流管連接處的流量傳感器自檢測產水流量，若流量低于流量傳感器的預設閾值時，即表示該過濾模組的高性能中空膜絲表面附著較多雜質，此時流量傳感器發送信號至控制終端，由控制終端反饋信號至超聲波發生器，利用超聲波發生器驅動超聲波換能器運行，超聲波換能器將超聲頻源的聲能轉換成機械振動，使金屬薄板高頻振動，帶動金屬絲牽動高性能中空膜絲高頻振動，快速清除表面雜質，待流量傳感器檢測結果大于預設閾值時，流量傳感器重新發送信號至控制終端，由控制終端反饋信號關閉超聲波發生器，實現過濾模組的不停機自清理，解決了現有生活污水處理設備在運行時，其內部的MBR膜會隨曝氣氣流晃動，是MBR膜頻繁處于牽拉狀態，影響使用壽命，并且MBR膜僅能依靠停機反沖洗才能清理，過程較為繁瑣的問題。

2、本發明的過濾模組兩側通過連接塊與模組定位塊內的定位槽初步定位，而連接塊通過磁吸片進一步與定位槽中的磁吸槽吸附固定，以保證固定穩定性，當需要拆卸時，位于磁吸槽內的電磁鐵驅動，產生與磁吸片相同磁場，依靠磁斥力作用，配合吊具即可實現過濾模組與模組定位塊的分離，方便檢修維護。

（發明人：鄭文斌）
