公布日：2023.10.13
申請日：2023.06.28
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F3/34(2023.01)N;C02F1/20(2023.01)N
摘要
本發明涉及污水處理領域，尤其涉及一種污水分段式多級處理裝置。本發明通過對污水進行多級過濾提高污水處理效果，同時通過清理濾網提高污水的過濾速度，并對水面的泡沫進行清理，從而在保證良好的過濾效果的同時提高污水處理速度，大大節省處理污水的時間。本發明包括有底座、處理筒和過濾框體等；所述處理筒設在底座頂部一側，所述過濾框體設在底座頂部一側。本發明通過螺旋網架先對污水進行初步過濾，將污水中的大顆粒沉淀物過濾掉，再通過圓型過濾框?qū)ξ鬯M一步過濾，將污水中的小顆粒沉淀物過濾掉，進而對污水進行分級過濾，將污水中的有機沉淀物處理干凈。
權利要求書

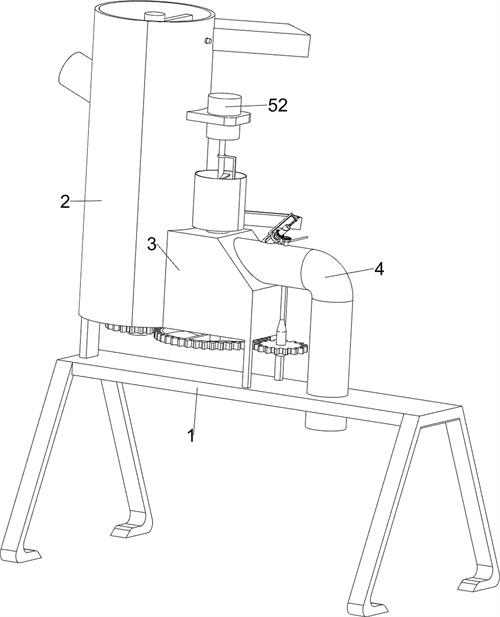

1.一種污水分段式多級處理裝置，其特征在于：包括有底座（1）、處理筒（2）、過濾框體（3）、濾管（4）、沉淀物排出機構、螺旋過濾機構和圓型過濾框（7），所述處理筒（2）固定連接在底座（1）頂部一側，所述處理筒（2）上部設有進水管，所述過濾框體（3）固定連接在底座（1）頂部一側，且所述處理筒（2）下部與過濾框體（3）連通，所述濾管（4）固定連接在底座（1）頂部，且所述濾管（4）的上端與過濾框體（3）上部連通，所述沉淀物排出機構設在處理筒（2）上且與過濾框體（3）連接，所述螺旋過濾機構設在處理筒（2）上，所述圓型過濾框（7）固定連接在過濾框體（3）上；所述沉淀物排出機構包括有固定板（51）、伺服電機（52）、轉動軸（53）、螺旋外殼（54）、固定收集筒（55）、排出管（56）和螺旋架（57），所述固定板（51）固定連接在處理筒（2）上部靠近過濾框體（3）的一側，且所述固定板（51）位于過濾框體（3）頂部，所述伺服電機（52）固定連接在固定板（51）上，所述轉動軸（53）固定連接在伺服電機（52）的輸出軸上，所述轉動軸（53）為豎直設置，所述轉動軸（53）與過濾框體（3）轉動式連接，所述螺旋外殼（54）固定連接在過濾框體（3）頂部，且所述螺旋外殼（54）下端與過濾框體（3）連通，所述固定收集筒（55）固定連接在螺旋外殼（54）上端，且所述固定收集筒（55）與螺旋外殼（54）上端連通，所述固定收集筒（55）位于過濾框體（3）頂部，所述轉動軸（53）穿過螺旋外殼（54）和固定收集筒（55），所述排出管（56）固定連接在固定收集筒（55）下部一側，且所述排出管（56）的一端與固定收集筒（55）連通，所述螺旋架（57）固定連接在轉動軸（53）上，所述螺旋架（57）位于螺旋外殼（54）內；所述螺旋過濾機構包括有大齒輪（61）、旋轉軸（62）、小齒輪（63）、螺旋網架（64）、固定方形管（65）和固定擋板（66），所述大齒輪（61）固定連接在轉動軸（53）的下端，所述旋轉軸（62）轉動式連接在處理筒（2）上，所述旋轉軸（62）為豎直設置，所述小齒輪（63）固定連接在旋轉軸（62）的底端，所述大齒輪（61）與小齒輪（63）嚙合，所述螺旋網架（64）固定連接在旋轉軸（62）上，所述螺旋網架（64）位于處理筒（2）內，所述固定方形管（65）固定連接在處理筒（2）上部一側，且所述固定方形管（65）與處理筒（2）連通，所述固定擋板（66）固定連接在處理筒（2）的內壁上部，所述固定擋板（66）與螺旋網架（64）接觸；還包括有濾網刮除機構，所述濾網刮除機構設在濾管（4）上，所述濾網刮除機構包括有豎直軸（81）、固定環形桿（82）、空心旋轉桿（83）、錐齒輪（84）、空心刮除桿（85）、單向閥一（86）和驅動齒輪（87），所述豎直軸（81）轉動式連接在濾管（4）上，所述豎直軸（81）為豎直設置，所述固定環形桿（82）固定連接在濾管（4）頂部的外壁上，所述固定環形桿（82）為傾斜設置，所述空心旋轉桿（83）轉動式連接在固定環形桿（82）上，且所述固定環形桿（82）與空心旋轉桿（83）連通，所述空心旋轉桿（83）為傾斜設置，所述空心旋轉桿（83）與濾管（4）轉動式連接，所述空心旋轉桿（83）與圓型過濾框（7）轉動式連接，所述豎直軸（81）頂端固定連接有一個錐齒輪（84），所述空心旋轉桿（83）上端也固定連接有一個錐齒輪（84），兩個所述錐齒輪（84）嚙合，所述空心刮除桿（85）固定連接在空心旋轉桿（83）下端，且所述空心刮除桿（85）與空心旋轉桿（83）連通，所述空心刮除桿（85）與圓型過濾框（7）接觸，所述空心刮除桿（85）上固定連接有若干個單向閥一（86），所述驅動齒輪（87）固定連接在豎直軸（81）下端，所述大齒輪（61）與驅動齒輪（87）嚙合；還包括有氣泡抽取機構，所述氣泡抽取機構設在濾網刮除機構上，所述氣泡抽取機構包括有固定支桿（91）、往復抽桿（92）、推動桿（921）、擠壓彈簧（93）、活塞座（931）、單向閥二（94）、排液管（95）和曲形條（96），所述固定支桿（91）固定連接在固定環形桿（82）上，所述往復抽桿（92）滑動式連接在固定支桿（91）上，所述往復抽桿（92）為傾斜設置，所述往復抽桿（92）下部位于空心旋轉桿（83）內，所述推動桿（921）固定連接在往復抽桿（92）上，所述推動桿（921）與固定支桿（91）之間連接有擠壓彈簧（93），所述活塞座（931）固定連接在往復抽桿（92）下端，所述活塞座（931）與空心旋轉桿（83）的內壁接觸，所述單向閥二（94）固定連接在活塞座（931）上，所述排液管（95）固定連接在固定環形桿（82）上，且所述排液管（95）與固定環形桿（82）連通，所述曲形條（96）固定連接在空心旋轉桿（83）的外壁上，所述推動桿（921）的下端與曲形條（96）接觸。
2.如權利要求1所述的一種污水分段式多級處理裝置，其特征在于：還包括有毛刷棍（11），所述毛刷棍（11）轉動式連接在處理筒（2）上部，所述毛刷棍（11）與螺旋網架（64）接觸。
3.如權利要求2所述的一種污水分段式多級處理裝置，其特征在于：還包括有固定架（13）和刮除塊（14），所述固定架（13）固定連接在轉動軸（53）上端，所述固定架（13）位于固定收集筒（55）內，所述刮除塊（14）固定連接在固定架（13）下端，且所述刮除塊（14）與固定收集筒（55）接觸。
發明內容
本發明旨在解決上述技術問題，提供一種污水分段式多級處理裝置，通過對污水進行多級過濾提高污水處理效果，同時通過清理濾網提高污水的過濾速度，并對水面的泡沫進行清理，從而在保證良好的過濾效果的同時提高污水處理速度，大大節省處理污水的時間。
技術方案為：一種污水分段式多級處理裝置，包括有底座、處理筒、過濾框體、濾管、沉淀物排出機構、螺旋過濾機構和圓型過濾框，所述處理筒固定連接在底座頂部一側，所述處理筒上部設有進水管，所述過濾框體固定連接在底座頂部一側，且所述處理筒下部與過濾框體連通，所述濾管固定連接在底座頂部，且所述濾管的上端與過濾框體上部連通，所述沉淀物排出機構設在處理筒上且與過濾框體連接，所述螺旋過濾機構設在處理筒上，所述圓型過濾框固定連接在過濾框體上。
作為更進一步的優選方案，所述沉淀物排出機構包括有固定板、伺服電機、轉動軸、螺旋外殼、固定收集筒、排出管和螺旋架，所述固定板固定連接在處理筒上部靠近過濾框體的一側，且所述固定板位于過濾框體頂部，所述伺服電機固定連接在固定板上，所述轉動軸固定連接在伺服電機的輸出軸上，所述轉動軸為豎直設置，所述轉動軸與過濾框體轉動式連接，所述螺旋外殼固定連接在過濾框體頂部，且所述螺旋外殼下端與過濾框體連通，所述固定收集筒固定連接在螺旋外殼上端，且所述固定收集筒與螺旋外殼上端連通，所述固定收集筒位于過濾框體頂部，所述轉動軸穿過螺旋外殼和固定收集筒，所述排出管固定連接在固定收集筒下部一側，且所述排出管的一端與固定收集筒連通，所述螺旋架固定連接在轉動軸上，所述螺旋架位于螺旋外殼內。
作為更進一步的優選方案，所述螺旋過濾機構包括有大齒輪、旋轉軸、小齒輪、螺旋網架、固定方形管和固定擋板，所述大齒輪固定連接在轉動軸的下端，所述旋轉軸轉動式連接在處理筒上，所述旋轉軸為豎直設置，所述小齒輪固定連接在旋轉軸的底端，所述大齒輪與小齒輪嚙合，所述螺旋網架固定連接在旋轉軸上，所述螺旋網架位于處理筒內，所述固定方形管固定連接在處理筒上部一側，且所述固定方形管與處理筒連通，所述固定擋板固定連接在處理筒的內壁上部，所述固定擋板與螺旋網架接觸。
作為更進一步的優選方案，還包括有濾網刮除機構，所述濾網刮除機構設在濾管上，所述濾網刮除機構包括有豎直軸、固定環形桿、空心旋轉桿、錐齒輪、空心刮除桿、單向閥一和驅動齒輪，所述豎直軸轉動式連接在濾管上，所述豎直軸為豎直設置，所述固定環形桿固定連接在濾管頂部的外壁上，所述固定環形桿為傾斜設置，所述空心旋轉桿轉動式連接在固定環形桿上，且所述固定環形桿與空心旋轉桿連通，所述空心旋轉桿為傾斜設置，所述空心旋轉桿與濾管轉動式連接，所述空心旋轉桿與圓型過濾框轉動式連接，所述豎直軸頂端固定連接有一個錐齒輪，所述空心旋轉桿上端也固定連接有一個錐齒輪，兩個所述錐齒輪嚙合，所述空心刮除桿固定連接在空心旋轉桿下端，且所述空心刮除桿與空心旋轉桿連通，所述空心刮除桿與圓型過濾框接觸，所述空心刮除桿上固定連接有若干個單向閥一，所述驅動齒輪固定連接在豎直軸下端，所述大齒輪與驅動齒輪嚙合。
作為更進一步的優選方案，還包括有氣泡抽取機構，所述氣泡抽取機構設在濾網刮除機構上，所述氣泡抽取機構包括有固定支桿、往復抽桿、推動桿、擠壓彈簧、活塞座、單向閥二、排液管和曲形條，所述固定支桿固定連接在固定環形桿上，所述往復抽桿滑動式連接在固定支桿上，所述往復抽桿為傾斜設置，所述往復抽桿下部位于空心旋轉桿內，所述推動桿固定連接在往復抽桿上，所述推動桿與固定支桿之間連接有擠壓彈簧，所述活塞座固定連接在往復抽桿下端，所述活塞座與空心旋轉桿的內壁接觸，所述單向閥二固定連接在活塞座上，所述排液管固定連接在固定環形桿上，且所述排液管與固定環形桿連通，所述曲形條固定連接在空心旋轉桿的外壁上，所述推動桿的下端與曲形條接觸。
作為更進一步的優選方案，還包括有毛刷棍，所述毛刷棍轉動式連接在處理筒上部，所述毛刷棍與螺旋網架接觸。
作為更進一步的優選方案，還包括有固定架和刮除塊，所述固定架固定連接在轉動軸上端，所述固定架位于固定收集筒內，所述刮除塊固定連接在固定架下端，且所述刮除塊與固定收集筒接觸。
相比現有技術，本發明的有益效果在于：1、本發明中，螺旋網架會先對污水進行初步過濾，將污水中的大顆粒沉淀物過濾掉，圓型過濾框會對污水進一步過濾，將污水中的小顆粒沉淀物過濾掉，同時伺服電機會驅動轉動軸轉動，使得螺旋架轉動并將過濾框體底部的小顆粒沉淀物傳輸?shù)焦潭ㄊ占矁?nèi)，由排出管排出，再使得螺旋網架轉動并將被過濾掉的大顆粒沉淀物傳輸?shù)教幚硗采喜�，由固定方形管排出，進而對污水進行分級過濾，將污水中的有機沉淀物處理干凈。
2、本發明中，轉動軸轉動會帶動大齒輪轉動，大齒輪轉動會帶動驅動齒輪轉動，使得空心旋轉桿轉動，進而帶動空心刮除桿轉動，并將粘附在圓型過濾框上的顆粒懸浮物刮除干凈，避免顆粒懸浮物堵住圓型過濾框，而導致污水無法排出，進而使得圓型過濾框可以持續對污水進行過濾處理，提高污水的處理效率；同時在螺旋網架轉動的過程中，毛刷棍會不斷刮除粘附在螺旋網架上的沉淀顆粒物，避免沉淀顆粒物堵住螺旋網架，進而使得螺旋網架可以持續過濾污水。
3、本發明中，空心旋轉桿轉動會帶動曲形條轉動，曲形條轉動會擠壓推動桿斜向上下往復移動，推動桿斜向上移動時會使得空心旋轉桿內部形成負壓，進而抽取浮在水面上的泡沫，往復抽桿斜向下移動時會使得空心旋轉桿內的泡沫從單向閥二內排出，進而將過濾框體內污水水面的泡沫吸出，使得污水內的分解微生物可以和空氣進行接觸，加快污水中有機物的分解速度，進一步提高污水的處理效率，大大節省處理污水的時間。
（發明人：桂雙林;夏嵩;閆冰;韓佩;付嘉琦;聶含冰;劉勇）
