公布日：2023.12.29
申請日：2023.10.16
分類號：B01F27/25(2022.01)I;B01F27/112(2022.01)I;B01F27/61(2022.01)I;B01F35/60(2022.01)I;B01F101/00(2022.01)N
摘要
本發明公開一種高集成度的潛水推流器，包括安裝支架、驅動單元、傳動單元和推流單元，以安裝支架為整個推流器的承載基礎，通過驅動單元和傳動單元來將位于污水水面以上的動力傳遞到位于污水底層的推流單元上。本申請中的安裝支架為斜邊朝下的直角三角形，從而使得電機和傳動軸能夠進行傾斜安裝，便于帶動攪拌軸和攪拌葉片以傾斜角度進入到污水中的污泥處，既能夠放置垂直進入式存在的較大阻力，還能夠通過多個攪拌軸同時對污泥進行推流，有助于實現污泥的充分隨污水推流，并且該裝置具有維修方便、故障率低的效果。
權利要求書

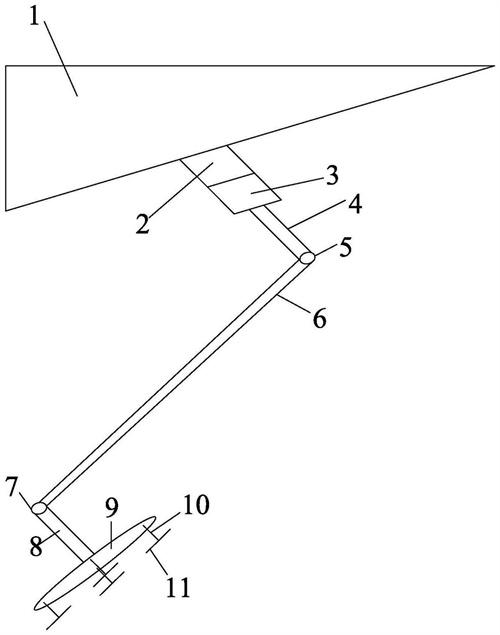

1.一種高集成度的潛水推流器，其特征在于：包括安裝支架，所述安裝支架包括支架主體，所述支架主體的截面為直角三角形，所述支架主體的斜邊朝下設置；以及驅動單元，所述驅動單元包括電機和減速器，所述安裝支架的底部斜邊上安裝有所述電機，所述電機的輸出端連接所述減速器；以及傳動單元，所述傳動單元包括第一傳動軸、第二傳動軸和鏈條組件，所述減速器的輸出端與所述第一傳動軸傳動連接，所述第一傳動軸和第二傳動軸均傾斜設置，所述第二傳動軸位于所述第一傳動軸的下方，所述第一傳動軸與第二傳動軸通過所述鏈條組件傳動連接；以及推流單元，所述推流單元包括凸輪和攪拌軸，所述凸輪的中心位置裝配在所述第二傳動軸上，所述凸輪上設置有多個所述攪拌軸，所述攪拌軸上裝配有攪拌葉片。
2.根據權利要求1所述的高集成度的潛水推流器，其特征在于：所述安裝支架的支架主體底部裝配有安裝板，所述驅動單元安裝在所述安裝板上，所述支架主體與安裝板之間設置有墊板。
3.根據權利要求2所述的高集成度的潛水推流器，其特征在于：根據污泥的深度及稠度選擇不同傾斜角度的所述墊板裝配在所述支架主體與安裝板之間。
4.根據權利要求1所述的高集成度的潛水推流器，其特征在于：所述第一傳動軸的第一端與所述減速器的輸出端傳動連接。
5.根據權利要求1所述的高集成度的潛水推流器，其特征在于：所述安裝板上安裝有第一箱體，所述電機、減速器和第一傳動軸均裝配在所述第一箱體內；所述第一箱體的底部固定連接有第二箱體，所述鏈條組件位于所述第二箱體內；所述第二箱體的底部固定有第三箱體，所述第二傳動軸裝配在所述第三箱體內，所述第一箱體、第二箱體和第三箱體的內腔相連通。
6.根據權利要求5所述的高集成度的潛水推流器，其特征在于：所述凸輪上，以凸輪的中心點為原點，位于原點的四個方向上分別設置有一根攪拌軸，所述攪拌軸靠近所述凸輪的邊緣設置。
7.根據權利要求6所述的高集成度的潛水推流器，其特征在于：所述第二傳動軸的外端外端伸出所述第三箱體外，所述第二傳動軸的外端部裝配有所述凸輪，四個所述攪拌軸上安裝的攪拌葉片的規格相同或不同。
8.根據權利要求1所述的高集成度的潛水推流器，其特征在于：所述支架主體和驅動單元設置于污水池的水面以上。
9.根據權利要求4所述的高集成度的潛水推流器，其特征在于：所述鏈條組件包括第一鏈輪、第二鏈輪和鏈條，所述第一傳動軸的第二端裝配有第一鏈輪，所述第二傳動軸上裝配有第二鏈輪，所述第一鏈輪與第二鏈輪之間通過所述鏈條傳動連接。
發明內容
本發明的目的是提供一種高集成度的潛水推流器，以解決上述現有技術存在的問題，能夠在污水池中有水的條件下進行安裝和拆卸的潛水推流器，并且具有維修方便、故障率低以及能夠充分對污水和污泥進行攪拌流動的效果。
為實現上述目的，本發明提供了如下方案：本發明提供一種高集成度的潛水推流器，包括
安裝支架，所述安裝支架包括支架主體，所述支架主體的截面為直角三角形，所述支架主體的斜邊朝下設置；以及
驅動單元，所述驅動單元包括電機和減速器，所述安裝支架的底部斜邊上安裝有所述電機，所述電機的輸出端連接所述減速器；以及
傳動單元，所述傳動單元包括第一傳動軸、第二傳動軸和鏈條組件，所述減速器的輸出端與所述第一傳動軸傳動連接，所述第一傳動軸和第二傳動軸均傾斜設置，所述第二傳動軸位于所述第一傳動軸的下方，所述第一傳動軸與第二傳動軸通過所述鏈條組件傳動連接；以及
推流單元，所述推流單元包括凸輪和攪拌軸，所述凸輪的中心位置裝配在所述第二傳動軸上，所述凸輪上設置有多個所述攪拌軸，所述攪拌軸上裝配有攪拌葉片。
優選地，所述安裝支架的支架主體底部裝配有安裝板，所述驅動單元安裝在所述安裝板上，所述支架主體與安裝板之間設置有墊板。
優選地，根據污泥的深度及稠度選擇不同傾斜角度的所述墊板裝配在所述支架主體與安裝板之間。
優選地，所述第一傳動軸的第一端與所述減速器的輸出端傳動連接。
優選地，所述安裝板上安裝有第一箱體，所述電機、減速器和第一傳動軸均裝配在所述第一箱體內；所述第一箱體的底部固定連接有第二箱體，所述鏈條組件位于所述第二箱體內；所述第二箱體的底部固定有第三箱體，所述第二傳動軸裝配在所述第三箱體內，所述第一箱體、第二箱體和第三箱體的內腔相連通。
優選地，所述凸輪上，以凸輪的中心點為原點，位于原點的四個方向上分別設置有一根攪拌軸，所述攪拌軸靠近所述凸輪的邊緣設置。
優選地，所述第二傳動軸的外端外端伸出所述第三箱體外，所述第二傳動軸的外端部裝配有所述凸輪，四個所述攪拌軸上安裝的攪拌葉片的規格相同或不同。
優選地，所述支架主體和驅動單元設置于污水池的水面以上。
優選地，所述鏈條組件包括第一鏈輪、第二鏈輪和鏈條，所述第一傳動軸的第二端裝配有第一鏈輪，所述第二傳動軸上裝配有第二鏈輪，所述第一鏈輪與第二鏈輪之間通過所述鏈條傳動連接。
本發明相對于現有技術取得了以下有益技術效果：
本發明中的高集成度的潛水推流器，包括安裝支架、驅動單元、傳動單元和推流單元，以安裝支架為整個推流器的承載基礎，通過驅動單元和傳動單元來將位于污水水面以上的動力傳遞到位于污水底層的推流單元上。本申請中的安裝支架為斜邊朝下的直角三角形，從而使得電機和傳動軸能夠進行傾斜安裝，便于帶動攪拌軸和攪拌葉片以傾斜角度進入到污水中的污泥處，既能夠放置垂直進入式存在的較大阻力，還能夠通過多個攪拌軸同時對污泥進行推流，有助于實現污泥的充分隨污水推流，并且該裝置具有維修方便、故障率低的效果。
（發明人：常靜;張成華;常青）
