公布日：2023.12.29
申請日：2023.10.17
分類號：C02F9/00(2023.01)I;C02F3/28(2023.01)N;C02F1/00(2023.01)N
摘要
一種化糞污水提升一體化結構，涉及污水處理領域，包括三格式化糞池，三格式化糞池包括由進水到出水向依次設置的一級沉淀發酵池、二級過濾池、三級澄清池。二級過濾池或三級澄清池內設有獨立的集水井。當集水井設在三級澄清池內時，集水井為與三級澄清池的右池壁圍成的敞口結構，集水井包括前壁、后壁、左壁、三級澄清池的右池壁和底壁；底壁連接在三級澄清池的右池壁的中部；集水井井壁頂高于三級澄清池常規水位。解決在山區或是污水渠水泵很高的地方，難以實現化糞池的排除口位置高于大市政管網或污水渠接入點，污水排放不便問題；同時解決化糞池在處理水量突然增大時，會造成污泥伴隨污水流至大市政，以造成大市政管道內污泥沉淀量增加問題。
權利要求書

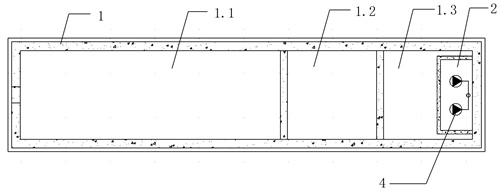

1.一種化糞污水提升一體化結構，其特征在于：包括三格式化糞池（1），三格式化糞池（1）包括由進水到出水向依次設置的一級沉淀發酵池（1.1）、二級過濾池（1.2）、三級澄清池（1.3）；二級過濾池（1.2）或三級澄清池（1.3）內設有獨立的集水井（2）；當集水井（2）設在三級澄清池（1.3）內時，集水井（2）為與三級澄清池（1.3）的右池壁圍成的敞口結構，集水井（2）包括前壁、后壁、左壁、三級澄清池（1.3）的右池壁和底壁；底壁連接在三級澄清池（1.3）的右池壁的中部；集水井（2）井壁頂高于三級澄清池（1.3）常規水位；集水井（2）的左壁開有過水孔（3），過水孔（3）設有至少一排；集水井（2）內、底壁上設有污水提升泵（4），污水提升泵（4）的底部設有雙層減震件（5）,雙層減震件（5）包括一對橡膠墊（5.1）和設在一對橡膠墊之間的鋼板（5.2）；橡膠墊的厚度為20mm，鋼板的厚度為10mm；集水井（2）內設有電子液位控制器（6）。
2.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：當集水井（2）設在二級過濾池（1.2）內時，集水井（2）的設置結構與設在三級澄清池（1.3）內時相同。
3.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：當全天或白天時間，污水排放無明顯高峰時段時，即全天或是白天時段排水量較為均勻時，過水孔（3）采用一字排開的排布方式。
4.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：全天或白天時間，污水排放有明顯高峰時段時，即排水高峰期明顯且高峰時段主要在早晨起床后、課間、晚上睡覺前時，過水孔（3）采用多排多列的排布方式。
5.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：污水提升泵（4）為移動式污水提升泵時，雙層減震件（5）設在移動式污水提升泵的底座上。
6.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：污水提升泵（4）為耦合式污水提升泵時，雙層減震件（5）設在耦合式污水提升泵的落地安裝的彎頭腳掌上。
7.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：一級沉淀發酵池（1.1）和二級過濾池（1.2）之間通過第一隔墻分隔，第一隔墻的中部開有第一過水口；二級過濾池（1.2）和三級澄清池（1.3）之間通過第二隔墻分隔，第二隔墻的中部開有第二過水口；一級沉淀發酵池（1.1）、二級過濾池（1.2）和三級澄清池（1.3）的上方中部均設有預留洞（7），預留洞（7）內開有水平向的通氣管（8），通氣管（8）直徑為150mm。
8.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：電子液位控制器（6）包括探頭（6.1）和控制面板（6.2），探頭（6.1）設在集水井（2）內，控制面板（6.2）和探頭（6.1）之間通過控制線（6.3）電連接，控制面板（6.2）和污水提升泵（4）之間通過電源線（6.4）電連接。

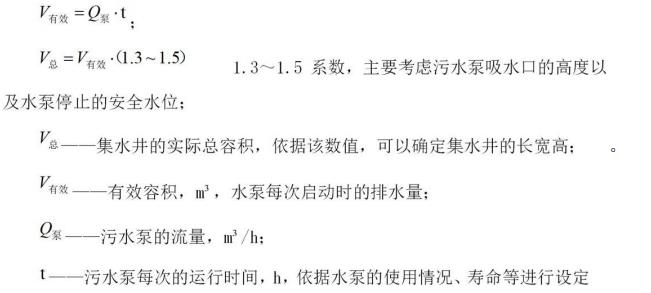

9.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：放置污水提升泵（4）的集水井（2）有效容積，即污水提升泵（4）每次啟動時的排水量：

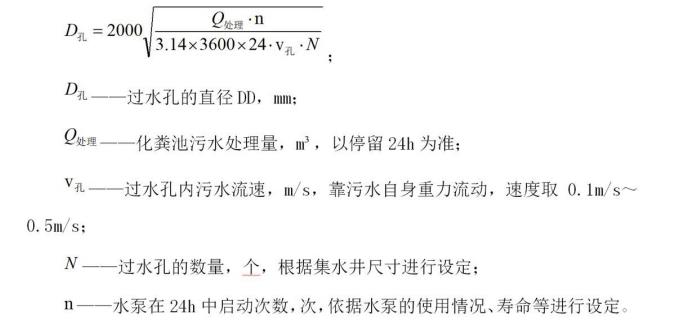

10.根據權利要求1所述的化糞污水提升一體化結構，其特征在于：過水孔（3）的孔徑計算公式：
發明內容
本發明的目的是提供一種化糞污水提升一體化結構，解決在山區或是污水渠水泵很高的地方，難以實現化糞池的排除口位置高于大市政管網或污水渠接入點，污水排放不便的問題；同時解決化糞池在處理水量突然增大時，會造成污泥伴隨污水流至大市政，以造成大市政管道內污泥沉淀量增加的問題。
為實現上述目的，本發明采用如下技術方案：一種化糞污水提升一體化結構，包括三格式化糞池，三格式化糞池包括由進水到出水向依次設置的一級沉淀發酵池、二級過濾池、三級澄清池。
二級過濾池或三級澄清池內設有獨立的集水井。
當集水井設在三級澄清池內時，集水井為與三級澄清池的右池壁圍成的敞口結構，集水井包括前壁、后壁、左壁、三級澄清池的右池壁和底壁；底壁連接在三級澄清池的右池壁的中部；集水井井壁頂高于三級澄清池常規水位。
集水井的左壁開有過水孔，過水孔設有至少一排。
集水井內、底壁上設有污水提升泵，污水提升泵的底部設有雙層減震件,雙層減震件包括一對橡膠墊和設在一對橡膠墊之間的鋼板；橡膠墊的厚度為20mm，鋼板的厚度為10mm。
集水井內設有電子液位控制器。
進一步優選的技術方案：當集水井設在二級過濾池內時，集水井的設置結構與設在三級澄清池內時相同。
進一步優選的技術方案：當全天或白天時間，污水排放無明顯高峰時段時，即全天或是白天時段排水量較為均勻時，過水孔采用一字排開的排布方式。
進一步優選的技術方案：全天或白天時間，污水排放有明顯高峰時段時，即排水高峰期明顯且高峰時段主要在早晨起床后、課間、晚上睡覺前時，過水孔采用多排多列的排布方式。
進一步優選的技術方案：污水提升泵為移動式污水提升泵時，雙層減震件設在移動式污水提升泵的底座上。
進一步優選的技術方案：污水提升泵為耦合式污水提升泵時，雙層減震件設在耦合式污水提升泵的落地安裝的彎頭腳掌上。
進一步優選的技術方案：一級沉淀發酵池和二級過濾池之間通過第一隔墻分隔，第一隔墻的中部開有第一過水口。
二級過濾池和三級澄清池之間通過第二隔墻分隔，第二隔墻的中部開有第二過水口。
一級沉淀發酵池、二級過濾池和三級澄清池的上方中部均設有預留洞，預留洞內開有水平向的通氣管，通氣管直徑為150mm。
進一步優選的技術方案：電子液位控制器包括探頭和控制面板，探頭設在集水井內，控制面板和探頭之間通過控制線電連接，控制面板和污水提升泵之間通過電源線電連接。
進一步優選的技術方案：放置污水提升泵的集水井有效容積，即污水提升泵每次啟動時的排水量：
進一步優選的技術方案：過水孔（3）的孔徑計算公式：
與現有技術相比，本發明具有以下特點和有益效果：1、本發明設有污水提升泵，依靠污水提升泵提供壓力，加壓污水提升高度，解決化糞池埋深過低，污水無法靠重力自流至大市政或污水渠的問題。
2、本發明在三格式化糞池的二級過濾池或三級澄清池內設置一個獨立的集水井，污水提升泵位于集水井內，集水左壁設置多個直徑DDmm過水洞，保證三格式化糞池內污水緩慢的流至集水井內，同時該方式能夠降低污水流動對污泥沉淀物的擾動，從而減少污泥流向大市政。
3、本發明在污水提升泵下方設有雙層減震件，污水提升泵就位時，在移動式污水提升泵或耦合式污水提升泵的導軌下設置耐腐蝕的雙層減震件，防止污水提升泵運行的震動通過底板傳至三格式化糞池下層的污泥層。
（發明人：劉幸龍;陳昌東;趙政;李衍成;劉冬冬）
