公布日：2023.10.13
申請日：2023.06.07
分類號：C02F1/40(2023.01)I
摘要
本發明涉及污水處理技術領域，具體地說，涉及基于懸浮物處理的污水環保處理設備及處理方法。其包括處理箱以及設置在處理箱一側的回收箱，處理箱內具有處理室，回收箱內具有與處理室連通的回收室，回收室底部具有落料口，回收室位于處理室一側靠近上方的位置；處理室的上方設置有懸浮物推進機構，懸浮物推進機構用于形成承載面，承載面兜住懸浮物由遠離回收室的一側向回收室推進。本發明中在懸浮物推進機構形成的承載面作用下，懸浮物由遠離回收室的一側向回收室推進，以使懸浮物進入回收室后，通過落料口排出，而且承載面借助頂面的支撐，使懸浮物高度抬升，避免懸浮物遺留在處理室內。
權利要求書

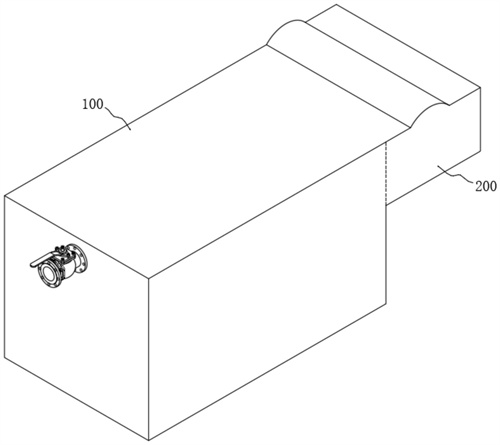

1.基于懸浮物處理的污水環保處理設備，其包括處理箱(100)以及設置在處理箱(100)一側的回收箱(200)，所述處理箱(100)內具有處理室(100A)，所述回收箱(200)內具有與處理室(100A)連通的回收室(200A)，所述回收室(200A)底部具有落料口(200B)，其特征在于：所述回收室(200A)位于處理室(100A)一側靠近上方的位置；所述處理室(100A)的上方設置有懸浮物推進機構(300)，所述懸浮物推進機構(300)用于形成承載面，所述承載面兜住懸浮物由遠離回收室(200A)的一側向回收室(200A)推進；所述回收室(200A)內接入處理室(100A)的一側設置抬升座(210)，所述抬升座(210)的頂面由高處向處理室(100A)內傾斜；推進的過程中使承載面的底端落在頂面上，并借助頂面的支撐帶動懸浮物高度抬升，以越過所述抬升座(210)，使懸浮物落至落料口(200B)內。
2.根據權利要求1所述的基于懸浮物處理的污水環保處理設備，其特征在于：所述懸浮物推進機構(300)由兜物件(310)和推進件(320)組成；所述推進件(320)設置在處理室(100A)內，用于帶動兜物件(310)由遠離回收室(200A)的一側向抬升座(210)運動；所述推進件(320)還能帶動所述兜物件(310)回位；所述兜物件(310)具有承載面。
3.根據權利要求2所述的基于懸浮物處理的污水環保處理設備，其特征在于：所述兜物件(310)包括連接板(311)和兜板(312)，所述兜板(312)的一側與連接板(311)的一側轉動連接；所述連接板(311)在推進件(320)的帶動下進行運動；所述連接板(311)和兜板(312)之間設置彈性板(313)，所述彈性板(313)用于對兜板(312)進行支撐，使兜板(312)具有一個基本姿態。
4.根據權利要求3所述的基于懸浮物處理的污水環保處理設備，其特征在于：基本姿態的兜板(312)在推進過程中的豎直方向上，以最大覆蓋面兜住污水中的懸浮物。
5.根據權利要求3所述的基于懸浮物處理的污水環保處理設備，其特征在于：所述兜板(312)設置成網狀結構，以形成一個網狀的承載面。
6.根據權利要求3所述的基于懸浮物處理的污水環保處理設備，其特征在于：所述推進件(320)包括設置在處理室(100A)上方的滑道(321)；所述推進件(320)還包括移動體(322)，所述移動體(322)滑動連接在滑道(321)的下方；所述移動體(322)與連接板(311)固定連接，連接后使所述連接板(311)和兜板(312)的開口朝向抬升座(210)；所述移動體(322)與滑道(321)通過輪組進行連接，所述輪組由電機驅動。
7.根據權利要求3所述的基于懸浮物處理的污水環保處理設備，其特征在于：所述連接板(311)和兜板(312)兩側與處理室(100A)的內壁貼合；所述彈性板(313)為“V”形，“V”形的彈性板(313)具有兩個端部，其中一個端部與連接板(311)固定連接，另一個端部與兜板(312)固定連接；所述彈性板(313)的長度與連接板(311)和兜板(312)相等，以對連接板(311)和兜板(312)之間形成空間的尾部進行封閉。
8.根據權利要求1所述的基于懸浮物處理的污水環保處理設備，其特征在于：所述抬升座(210)和回收箱(200)內壁之間具有一個通道口，所述通道口處設置轉板(220)，所述轉板(220)的頂面與抬升座(210)頂面齊平；所述轉板(220)軸向的中間位置上設置轉桿(221)，所述轉板(220)轉動連接在轉桿(221)上；所述抬升座(210)上沿處設置支板(211)；所述回收箱(200)內壁上設置限制板(230)；所述限制板(230)和支板(211)采用柔性的方式阻礙轉板(220)轉動。
9.根據權利要求3所述的基于懸浮物處理的污水環保處理設備，其特征在于：所述連接板(311)對應彈性板(313)的位置開設有滑槽(311A)；所述彈性板(313)頂部突出，突出的部分與滑槽(311A)滑動連接；所述連接板(311)上設置電動推桿(314)，所述電動推桿(314)的伸出端與彈性板(313)突出部分連接。
10.用于權利要求1所述的污水環保處理設備的懸浮物處理方法，其特征在于，其包括如下方法步驟：步驟一、承載面由遠離抬升座(210)的一側向抬升座(210)推進；步驟二、承載面在推進的過程中，兜住懸浮物，并帶動懸浮物靠近抬升座(210)；步驟三、在承載面接觸到抬升座(210)頂面后，借助頂面的支撐，承載面兜住懸浮物進行抬升，直至越過抬升座(210)后，將兜住的懸浮物傾倒至落料口(200B)，再由落料口(200B)排出懸浮物。
發明內容
本發明的目的在于提供基于懸浮物處理的污水環保處理設備及處理方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明目的之一在于，提供了基于懸浮物處理的污水環保處理設備，其包括處理箱以及設置在處理箱一側的回收箱，所述處理箱內具有處理室，所述回收箱內具有與處理室連通的回收室，所述回收室底部具有落料口，所述回收室位于處理室一側靠近上方的位置；
所述處理室的上方設置有懸浮物推進機構，所述懸浮物推進機構用于形成承載面，所述承載面兜住懸浮物由遠離回收室的一側向回收室推進；
所述回收室內接入處理室的一側設置抬升座，所述抬升座的頂面由高處向處理室內傾斜；
推進的過程中使承載面的底端落在頂面上，并借助頂面的支撐帶動懸浮物高度抬升，以越過所述抬升座，使懸浮物落至落料口內。
作為本技術方案的進一步改進，所述懸浮物推進機構由兜物件和推進件組成；
所述推進件設置在處理室內，用于帶動兜物件由遠離回收室的一側向抬升座運動；
所述推進件還能帶動所述兜物件回位；
所述兜物件具有承載面。
作為本技術方案的進一步改進，所述兜物件包括連接板和兜板，所述兜板的一側與連接板的一側轉動連接；
所述連接板在推進件的帶動下進行運動；
所述連接板和兜板之間設置彈性板，所述彈性板用于對兜板進行支撐，使兜板具有一個基本姿態。
作為本技術方案的進一步改進，基本姿態的兜板在推進過程中的豎直方向上，以最大覆蓋面兜住污水中的懸浮物。
作為本技術方案的進一步改進，所述兜板設置成網狀結構，以形成一個網狀的承載面。
作為本技術方案的進一步改進，所述推進件包括設置在處理室上方的滑道；
所述推進件還包括移動體，所述移動體滑動連接在滑道的下方；
所述移動體與連接板固定連接，連接后使所述連接板和兜板的開口朝向抬升座；
所述移動體與滑道通過輪組進行連接，所述輪組由電機驅動。
作為本技術方案的進一步改進，所述連接板和兜板兩側與處理室的內壁貼合；
所述彈性板為“V”形，“V”形的彈性板具有兩個端部，其中一個端部與連接板固定連接，另一個端部與兜板固定連接；
所述彈性板的長度與連接板和兜板相等，以對連接板和兜板之間形成空間的尾部進行封閉。
作為本技術方案的進一步改進，所述抬升座和回收箱內壁之間具有一個通道口，所述通道口處設置轉板，所述轉板的頂面與抬升座頂面齊平；
所述轉板軸向的中間位置上設置轉桿，所述轉板轉動連接在轉桿上；
所述抬升座上沿處設置支板；
所述回收箱內壁上設置限制板；
所述限制板和支板采用柔性的方式阻礙轉板轉動。
作為本技術方案的進一步改進，所述連接板對應彈性板的位置開設有滑槽；
所述彈性板頂部突出，突出的部分與滑槽滑動連接；
所述連接板上設置電動推桿，所述電動推桿的伸出端與彈性板突出部分連接。
本發明目的之二在于，提供了用于污水環保處理設備的懸浮物處理方法，其包括如下方法步驟：
步驟一、承載面由遠離抬升座的一側向抬升座推進；
步驟二、承載面在推進的過程中，兜住懸浮物，并帶動懸浮物靠近抬升座；
步驟三、在承載面接觸到抬升座頂面后，借助頂面的支撐，承載面兜住懸浮物進行抬升，直至越過抬升座后，將兜住的懸浮物傾倒至落料口，再由落料口排出懸浮物。
與現有技術相比，本發明的有益效果：
1、該基于懸浮物處理的污水環保處理設備及處理方法中，在懸浮物推進機構形成的承載面作用下，懸浮物由遠離回收室的一側向回收室推進，以使懸浮物進入回收室后，通過落料口排出，而且承載面借助頂面的支撐，使懸浮物高度抬升，避免懸浮物遺留在處理室內。
2、該基于懸浮物處理的污水環保處理設備及處理方法中，兜板會脫離抬升座再擠壓轉板，當擠壓力達到支板的彈性限度后，轉板發生轉動，且具有一個初始動能；轉動后兜板快速回落，這時候兜板撞擊支板，在撞擊產生的震動作用下，提高了兜板上懸浮物脫離的質量，避免懸浮物卡在或者粘附在兜板上，而后具有初始動能的轉板再突破限制板，但不能夠再突破支板，最后兜物件回位后，轉板又保持在初始位置。
3、該基于懸浮物處理的污水環保處理設備及處理方法中，連接板對應彈性板的位置開設有滑槽，且彈性板頂部突出的部分與滑槽滑動連接，然后在連接板上設置電動推桿，電動推桿的伸出端與彈性板突出部分連接，以推動彈性板整體下移，從而進一步擴大兜板推進時，在豎向上覆蓋到的面積。
（發明人：李治俊）
