公布日：2023.12.29

申請日：2023.10.20

分類號：C02F11/13(2019.01)I;C02F11/121(2019.01)I;C02F11/10(2006.01)I

摘要

本發明提供了一種污泥處置與儲能的一體化裝置及運行方法，包括用于污泥初次沉淀的污泥沉淀池，污泥沉淀池與污泥二次沉淀池相連，污泥二次沉淀池通過離心濃縮器與污泥干化爐相連，污泥干化爐與進行干化的高溫?zé)岜孟噙B，污泥干化爐的出口與污泥熱解爐相連；污泥熱解爐的出口與污泥回?zé)峁尴噙B，污泥熱解爐同時與帶壓熱解氣儲氣罐相連；污泥熱解爐的頂部與初效除塵罐相連，初效除塵罐與高溫物料存儲罐相連；污泥回?zé)峁夼c高溫物料存儲罐相連，高溫物料存儲罐與中低溫物料存儲罐相連。通過在各可用環節設置回?zé)嵫b置，將中低溫?zé)崃坑糜趦?chǔ)能干化過程，減少能源輸入并提高能量使用效率，此外專門設置一高溫儲熱罐，將固結后的污泥顆粒作為儲熱介質，供釋能時使用。

權利要求書

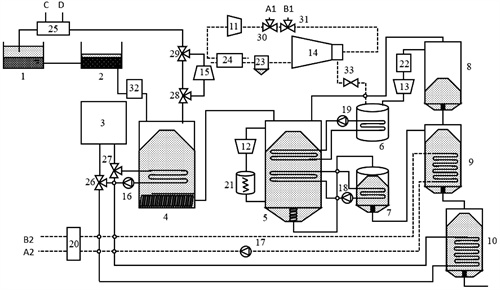

1.一種污泥處置與儲能的一體化裝置，其特征在于，包括用于污泥初次沉淀的污泥沉淀池（1），污泥沉淀池（1）與污泥二次沉淀池（2）相連，污泥二次沉淀池（2）通過離心濃縮器（32）與污泥干化爐（4）相連，污泥干化爐（4）與進行干化的高溫?zé)岜茫?/span>3）相連，污泥干化爐（4）的出口與污泥熱解爐（5）相連；污泥熱解爐（5）的出口與污泥回?zé)峁蓿?/span>7）相連，污泥熱解爐（5）同時與帶壓熱解氣儲氣罐（6）相連；污泥熱解爐（5）的頂部與初效除塵罐（8）相連，初效除塵罐（8）與高溫物料存儲罐（9）相連；污泥回?zé)峁蓿?/span>7）與高溫物料存儲罐（9）相連，高溫物料存儲罐（9）與中低溫物料存儲罐（10）相連；所述帶壓熱解氣儲氣罐（6）的頂部通過熱解氣控制閥（33）與燃?xì)廨啓C(jī)（14）相連，燃?xì)廨啓C(jī)（14）通過燃?xì)夥ζ�靜電除塵（23）與空氣預熱換熱器（24）相連，空氣預熱換熱器（24）通過變頻空氣壓氣機（11）、第一空氣加熱器旁通三通閥（30）和第二空氣加熱器旁通三通閥（31）與燃?xì)廨啓C(jī)（14）的進口相連通；所述第一空氣加熱器旁通三通閥（30）上設置有連接口A1，第二空氣加熱器旁通三通閥（31）上設置有連接口B1。

2.根據權利要求1所述一種污泥處置與儲能的一體化裝置，其特征在于，所述污泥干化爐（4）的頂部通過第一水蒸汽冷凝引風機旁通三通閥（28）和第二水蒸汽冷凝引風機旁通三通閥（29）與蒸汽冷凝器（25）相連，蒸汽冷凝器（25）與污泥沉淀池（1）相連；第一水蒸汽冷凝引風機旁通三通閥（28）和第二水蒸汽冷凝引風機旁通三通閥（29）之間設置有水蒸汽冷凝引風機（15）；蒸汽冷凝器（25）上設置有冷卻水進口C和冷卻水出口D。

3.根據權利要求1所述一種污泥處置與儲能的一體化裝置，其特征在于，所述污泥干化爐（4）的內部設置有用于濕污泥（401）干化的換熱器（402），污泥干化爐（4）的底端設置有用于污泥排出的第一螺旋進料器（403）。

4.根據權利要求3所述一種污泥處置與儲能的一體化裝置，其特征在于，所述高溫?zé)岜茫?/span>3）通過第二污泥干化熱源三通閥（27）與換熱器（402）相連，換熱器（402）的另一端通過低溫回?zé)彷d熱介質循環泵（16）和第一污泥干化熱源三通閥（26）與高溫?zé)岜茫?/span>3）相連，第二污泥干化熱源三通閥（27）與低溫回?zé)彷d熱介質循環泵（16）和第一污泥干化熱源三通閥（26）之間的管路相連通。

5.根據權利要求1所述一種污泥處置與儲能的一體化裝置，其特征在于，所述污泥熱解爐（5）的內部從上到下依次設置有用于對污泥（501）進行熱解的預熱加熱器（502）和干餾加熱器（503），污泥熱解爐（5）的底端設置有用于污泥排出的第二螺旋進料器（504）。

6.根據權利要求5所述一種污泥處置與儲能的一體化裝置，其特征在于，所述預熱加熱器（502）通過中溫回?zé)彷d熱介質循環泵（19）與帶壓熱解氣儲氣罐（6）內部的預熱回?zé)崞鳎?/span>601）相連。

7.根據權利要求5所述一種污泥處置與儲能的一體化裝置，其特征在于，所述干餾加熱器（503）通過高溫回?zé)彷d熱介質循環泵（18）與污泥回?zé)峁蓿?/span>7）內部的第一干餾回?zé)崞鳎?/span>702）相連，污泥回?zé)峁蓿?/span>7）的底端設置有回?zé)嵛勰啵?/span>701）排出的第三螺旋進料器（703）。

8.根據權利要求1所述一種污泥處置與儲能的一體化裝置，其特征在于，所述初效除塵罐（8）通過熱解氣布袋除塵器（22）和熱解氣增壓機（13）與帶壓熱解氣儲氣罐（6）的頂部相連通；所述初效除塵罐（8）的底端設置有用于污泥粉塵（801）排出的第四螺旋進料器（802）。

9.根據權利要求1所述一種污泥處置與儲能的一體化裝置，其特征在于，所述高溫物料存儲罐（9）的內部設置有第二干餾回?zé)崞鳎?/span>902），第二干餾回?zé)崞鳎?/span>902）通過高溫釋能載熱介質循環泵（17）與空氣加熱器（20）相連；高溫物料存儲罐（9）的底端設置有用于高溫干化污泥（901）排出的第五螺旋進料器（903）；所述空氣加熱器（20）上設置有連接口A2和連接口B2。

10.根據權利要求4所述一種污泥處置與儲能的一體化裝置，其特征在于，所述中低溫物料存儲罐（10）的內部設置有干化回?zé)崞鳎?/span>1002），干化回?zé)崞鳎?/span>1002）通過第一污泥干化熱源三通閥（26）和第二污泥干化熱源三通閥（27）相連通；中低溫物料存儲罐（10）的底端設置有用于中低溫干化污泥（1001）排出的第六螺旋進料器（1003）。

11.根據權利要求9所述一種污泥處置與儲能的一體化裝置，其特征在于，所述連接口A1能夠與連接口A2相連，連接口B1能夠與連接口B2相連。

12.根據權利要求5所述一種污泥處置與儲能的一體化裝置，其特征在于，所述污泥熱解爐（5）的上部通過熱風循環動力風機（12）和熱風循環輻射爐（21）與污泥熱解爐（5）的下部相連通。

13.一種污泥處置與儲能的一體化裝置的運行方法，其特征在于，所述方法采用權利要求1-12中任意一項所述一體化裝置實現，所述方法具體包括：模式一，污泥干化與儲能流程：主要用于污泥的干化，并儲存污泥干化工藝過程中的能量；模式二，釋能流程：用于將模式一中所儲存的能量進行釋放。

14.根據權利要求13所述一種污泥處置與儲能的一體化裝置的運行方法，其特征在于，所述污泥干化與儲能流程具體為：污泥經污泥沉淀池（1）、污泥二次沉淀池（2）濃縮后含水量降至96%，再通過離心濃縮器（32）將污泥含水量降至35%以下后，進入污泥干化爐（4）；在污泥干化爐（4）內使用90-120℃低溫介質對其進行連續加熱，其驅動熱源由高溫?zé)岜茫?/span>3）和中低溫物料存儲罐（10）提供，當污泥干化與儲能流程連續運行時以中低溫物料存儲罐（10）的熱源為主，當污泥干化與儲能流程不連續時以高溫?zé)岜茫?/span>3）輔助，在污泥干化爐（4）內由于溫升產生的氣、汽混合物通過蒸汽冷凝器（25）冷凝降溫降壓排至污泥沉淀池（1），蒸汽冷凝器（25）的冷源來自污水處理廠內的排放水，冷水水源經由蒸汽冷凝器（25）的冷卻水進口C和冷卻水出口D進出，污泥干化爐（4）內不凝性氣體過多時啟動水蒸汽冷凝引風機（15）協助不凝性氣體的排出，污泥干化爐（4）內將污泥干化至30%以下后將污泥送入污泥熱解爐（5）；污泥熱解爐（5）從下至上分為3個加熱區，最下端為熱解氣化區其工作溫度500-800℃，中部為干餾區其工作溫度主要控制在200-500℃，上部為預熱區其工作溫度為60-200℃，其中熱解氣化區主要為熱風加熱其溫度不低于1100℃采用循環加熱模式，爐膛上部混合氣通過熱風循環動力風機（12）增壓后進入熱風循環輻射爐（21）進行二次裂解，通過充分反應后，一方面裂解氣被吸入初效除塵罐（8），后固體部分粉塵通過送入高溫物料存儲罐（9），再由高溫物料存儲罐（9）送入中低溫物料存儲罐（10），氣體經熱解氣布袋除塵器（22）再次除塵后經熱解氣增壓機（13）增壓后帶壓熱解氣儲氣罐（6）回?zé)嶂脸�溫段自然冷卻，另一方面結晶后的固體物料由位于污泥熱解爐（5）下部的螺旋進料器送入到污泥回?zé)峁蓿?/span>7），污泥回?zé)峁蓿?/span>7）經回?zé)岷筮M(jìn)入高溫物料存儲罐（9）該部分熱量在釋能過程提熱后進入中低溫物料存儲罐（10），中低溫物料存儲罐（10）內存儲熱量用于污泥干化與儲能流程，完成污泥干化與儲能流程。

15.根據權利要求13所述一種污泥處置與儲能的一體化裝置的運行方法，其特征在于，所述釋能流程具體為：其中連接口A1和連接口A2相連，連接口B1和連接口B2相連，一方面冷空氣在空氣預熱換熱器（24）中回收燃機排氣中的熱量后經變頻空氣壓氣機（11）增壓后進入空氣加熱器（20）進行再次加熱后進入燃?xì)廨啓C(jī)（14），另一方面高壓熱解氣從帶壓熱解氣儲氣罐（6）出發經由熱解氣控制閥（33）流量控制進入燃?xì)廨啓C(jī)（14），并與同時進入的高溫高壓空氣混合，點燃后推動燃?xì)廨啓C(jī)（14）發電，后進入燃?xì)夥ζ�靜電除塵（23）進一步凈化后，進入空氣預熱換熱器（24）將熱量傳遞給冷空氣后排放，完成釋能過程。

16.根據權利要求15所述一種污泥處置與儲能的一體化裝置的運行方法，其特征在于，所述空氣加熱器（20）的熱源來自于高溫物料存儲罐（9），利用第一空氣加熱器旁通三通閥（30）、第二空氣加熱器旁通三通閥（31）聯合控制也可旁通該加熱過程。

發明內容

為解決以上技術問題，本發明提供一種污泥處置與儲能的一體化裝置及運行方法，通過在各可用環節設置回?zé)嵫b置，將中低溫?zé)崃坑糜趦?chǔ)能干化過程，減少能源輸入并提高能量使用效率，此外專門設置一高溫儲熱罐，將固結后的污泥顆粒作為儲熱介質，供釋能時使用。

為了實現上述的技術特征，本發明的目的是這樣實現的：一種污泥處置與儲能的一體化裝置，包括用于污泥初次沉淀的污泥沉淀池，污泥沉淀池與污泥二次沉淀池相連，污泥二次沉淀池通過離心濃縮器與污泥干化爐相連，污泥干化爐與進行干化的高溫?zé)岜孟噙B，污泥干化爐的出口與污泥熱解爐相連；污泥熱解爐的出口與污泥回?zé)峁尴噙B，污泥熱解爐同時與帶壓熱解氣儲氣罐相連；污泥熱解爐的頂部與初效除塵罐相連，初效除塵罐與高溫物料存儲罐相連；污泥回?zé)峁夼c高溫物料存儲罐相連，高溫物料存儲罐與中低溫物料存儲罐相連；所述帶壓熱解氣儲氣罐的頂部通過熱解氣控制閥與燃?xì)廨啓C(jī)相連，燃?xì)廨啓C(jī)通過燃?xì)夥ζ�靜電除塵與空氣預熱換熱器相連，空氣預熱換熱器通過變頻空氣壓氣機、第一空氣加熱器旁通三通閥和第二空氣加熱器旁通三通閥與燃?xì)廨啓C(jī)的進口相連通；所述第一空氣加熱器旁通三通閥上設置有連接口A1，第二空氣加熱器旁通三通閥上設置有連接口B1。

所述污泥干化爐的頂部通過第一水蒸汽冷凝引風機旁通三通閥和第二水蒸汽冷凝引風機旁通三通閥與蒸汽冷凝器相連，蒸汽冷凝器與污泥沉淀池相連；第一水蒸汽冷凝引風機旁通三通閥和第二水蒸汽冷凝引風機旁通三通閥之間設置有水蒸汽冷凝引風機；蒸汽冷凝器上設置有冷卻水進口C和冷卻水出口D。

所述污泥干化爐的內部設置有用于濕污泥干化的換熱器，污泥干化爐的底端設置有用于污泥排出的第一螺旋進料器。

所述高溫?zé)岜猛ㄟ^(guò)第二污泥干化熱源三通閥與換熱器相連，換熱器的另一端通過低溫回?zé)彷d熱介質循環泵和第一污泥干化熱源三通閥與高溫?zé)岜孟噙B，第二污泥干化熱源三通閥與低溫回?zé)彷d熱介質循環泵和第一污泥干化熱源三通閥之間的管路相連通。

所述污泥熱解爐的內部從上到下依次設置有用于對污泥進行熱解的預熱加熱器和干餾加熱器，污泥熱解爐的底端設置有用于污泥排出的第二螺旋進料器。

所述預熱加熱器通過中溫回?zé)彷d熱介質循環泵與帶壓熱解氣儲氣罐內部的預熱回?zé)崞飨噙B。

所述干餾加熱器通過高溫回?zé)彷d熱介質循環泵與污泥回?zé)峁迌?nèi)部的第一干餾回?zé)崞飨噙B，污泥回?zé)峁薜牡锥嗽O(shè)置有回?zé)嵛勰嗯懦龅牡谌�螺旋進料器。

所述初效除塵罐通過熱解氣布袋除塵器和熱解氣增壓機與帶壓熱解氣儲氣罐的頂部相連通；所述初效除塵罐的底端設置有用于污泥粉塵排出的第四螺旋進料器。

所述高溫物料存儲罐的內部設置有第二干餾回?zé)崞鳎�第二干餾回?zé)崞魍ㄟ^(guò)高溫釋能載熱介質循環泵與空氣加熱器相連；高溫物料存儲罐的底端設置有用于高溫干化污泥排出的第五螺旋進料器；所述空氣加熱器上設置有連接口A2和連接口B2。

所述中低溫物料存儲罐的內部設置有干化回?zé)崞�，干化回�(zé)崞魍ㄟ^(guò)第一污泥干化熱源三通閥和第二污泥干化熱源三通閥相連通；中低溫物料存儲罐的底端設置有用于中低溫干化污泥排出的第六螺旋進料器。

所述連接口A1能夠與連接口A2相連，連接口B1能夠與連接口B2相連。

所述污泥熱解爐的上部通過熱風循環動力風機和熱風循環輻射爐與污泥熱解爐的下部相連通。

一種污泥處置與儲能的一體化裝置的運行方法，所述方法采用所述一體化裝置實現，所述方法具體包括：模式一，污泥干化與儲能流程：主要用于污泥的干化，并儲存污泥干化工藝過程中的能量；模式二，釋能流程：用于將模式一中所儲存的能量進行釋放。

所述污泥干化與儲能流程具體為：污泥經污泥沉淀池、污泥二次沉淀池濃縮后含水量降至96%，再通過離心濃縮器將污泥含水量降至35%以下后，進入污泥干化爐；在污泥干化爐內使用90-120℃低溫介質對其進行連續加熱，其驅動熱源由高溫?zé)岜煤椭械蜏匚锪洗鎯?chǔ)罐提供，當污泥干化與儲能流程連續運行時以中低溫物料存儲罐的熱源為主，當污泥干化與儲能流程不連續時以高溫?zé)岜幂o助，在污泥干化爐內由于溫升產生的氣、汽混合物通過蒸汽冷凝器冷凝降溫降壓排至污泥沉淀池，蒸汽冷凝器的冷源來自污水處理廠內的排放水，冷水水源經由蒸汽冷凝器的冷卻水進口C和冷卻水出口D進出，污泥干化爐內不凝性氣體過多時啟動水蒸汽冷凝引風機協助不凝性氣體的排出，污泥干化爐內將污泥干化至30%以下后將污泥送入污泥熱解爐；污泥熱解爐從下至上分為3個加熱區，最下端為熱解氣化區其工作溫度500-800℃，中部為干餾區其工作溫度主要控制在200-500℃，上部為預熱區其工作溫度為60-200℃，其中熱解氣化區主要為熱風加熱其溫度不低于1100℃采用循環加熱模式，爐膛上部混合氣通過熱風循環動力風機增壓后進入熱風循環輻射爐進行二次裂解，通過充分反應后，一方面裂解氣被吸入初效除塵罐，后固體部分粉塵通過送入高溫物料存儲罐，再由高溫物料存儲罐送入中低溫物料存儲罐，氣體經熱解氣布袋除塵器再次除塵后經熱解氣增壓機增壓后帶壓熱解氣儲氣罐回?zé)嶂脸�溫段自然冷卻，另一方面結晶后的固體物料由位于污泥熱解爐下部的螺旋進料器送入到污泥回?zé)峁蓿�污泥回�(zé)峁藿?jīng)回?zé)岷筮M(jìn)入高溫物料存儲罐該部分熱量在釋能過程提熱后進入中低溫物料存儲罐，中低溫物料存儲罐內存儲熱量用于污泥干化與儲能流程，完成污泥干化與儲能流程。

所述釋能流程具體為：其中連接口A1和連接口A2相連，連接口B1和連接口B2相連，一方面冷空氣在空氣預熱換熱器中回收燃機排氣中的熱量后經變頻空氣壓氣機增壓后進入空氣加熱器進行再次加熱后進入燃?xì)廨啓C(jī)，另一方面高壓熱解氣從帶壓熱解氣儲氣罐出發經由熱解氣控制閥流量控制進入燃?xì)廨啓C(jī)，并與同時進入的高溫高壓空氣混合，點燃后推動燃?xì)廨啓C(jī)發電，后進入燃?xì)夥ζ�靜電除塵進一步凈化后，進入空氣預熱換熱器將熱量傳遞給冷空氣后排放，完成釋能過程。

所述空氣加熱器的熱源來自于高溫物料存儲罐，利用第一空氣加熱器旁通三通閥、第二空氣加熱器旁通三通閥聯合控制也可旁通該加熱過程。

本發明有如下有益效果：1、本發明在各可用環節設置回?zé)嵫b置，將中低溫?zé)崃坑糜趦?chǔ)能干化過程，減少能源輸入并提高能量使用效率，此外專門設置一高溫儲熱罐，將固結后的污泥顆粒作為儲熱介質，供釋能時使用。

2、釋能過程中本發明將高品質熱能回收利用用以燃?xì)廨啓C(jī)發電前氣體的預熱以提升燃?xì)廨啓C(jī)主氣焓值進一步提升燃?xì)廨啓C(jī)釋能發電效率。

3、本發明將污泥干化與用戶側儲能進行耦合，將污泥干化過程視為儲能，將回收的能量在釋能過程釋放掉。

4、本發明在傳統污泥干化過程后端增設一個高溫汽化爐，對預干化的污泥進行高溫?zé)峤猓瑹峤鉅t干料出口溫度高于950℃，此高溫?zé)峤鉅t采用閉式熱風循環加熱，采用熱風加熱可保證污泥熱解過程的均勻受熱，且950℃以上高溫避免了二噁英的生成。

（發明人：藺新星;關蘇敏;葉青平;李友平;張春輝;徐波）
