公布日：2023.10.13
申請日：2023.07.13
分類號：C25B9/23(2021.01)I;C02F1/461(2023.01)I;C25B9/015(2021.01)I;C25B15/08(2006.01)I;C25B11/031(2021.01)I;C25B1/04(2021.01)I
摘要
本發明屬于污水處理技術領域，公開了一種污水處理制氫設備，通過電催化方式對高有機物濃度的污水進行處理并制氫收集，包括豎向設置的罐體，罐體內具有空腔，空腔內具有透水的蜂窩陽極；所述蜂窩陽極具有若干沿罐體軸線設置且貫穿的通孔，通孔內具有貼合其內壁設置的離子交換膜；所述離子交換膜延伸整個通孔，由離子交換膜將罐體內空腔分隔為內空間和外空間，內空間設有陰極結構，陰極結構和蜂窩陽極通過線纜與外部供電線路連接，由外部管路向設置在罐體底部且同時連通內空間和外空間的進水室通入污水進行處理；罐體頂部具有分別連接外空間和內空間的管道，通過連通內空間的管道排水排氣，并對連接內空間的管道中排出的氫氣進行處理和收集。
權利要求書
1.一種污水處理制氫設備，通過電催化方式對高有機物濃度的污水進行處理并制氫收集，其特征在于：包括豎向設置的罐體，罐體內具有空腔，空腔內具有透水的蜂窩陽極(9)；所述蜂窩陽極(8)具有若干沿罐體軸線設置且貫穿的通孔，通孔內具有貼合其內壁設置的離子交換膜(10)；所述離子交換膜(10)延伸整個通孔，由離子交換膜(10)將罐體內空腔分隔為內空間和外空間，內空間設有陰極結構，陰極結構和蜂窩陽極(8)通過線纜與外部供電線路連接，由外部管路向設置在罐體底部且同時連通內空間和外空間的進水室(301)通入污水進行處理；罐體頂部具有分別連接外空間和內空間的管道，通過連通內空間的管道排水排氣，并對連接內空間的管道中排出的氫氣進行處理和收集。

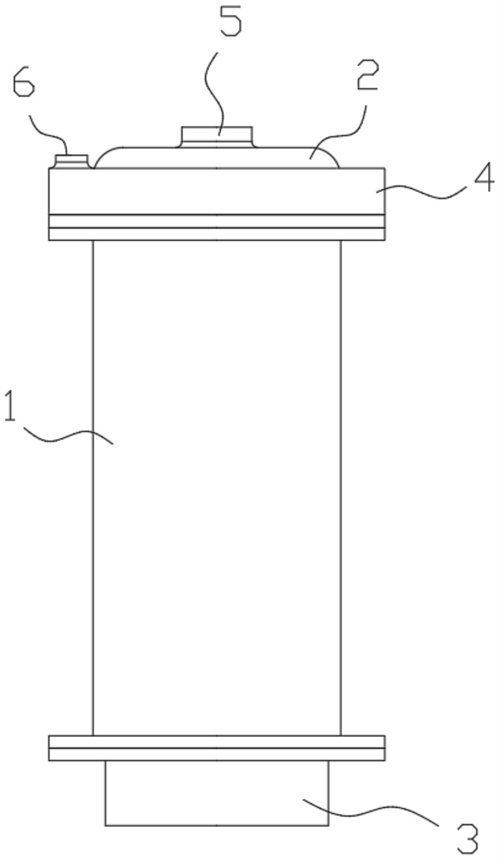

2.根據權利要求1所述的一種污水處理制氫設備，其特征在于：所述罐體包括桶身(1)以及分別設置在桶身(1)上開口處的頂蓋(2)、設置在桶身(1)下開口處的底蓋(3)；頂蓋(2)扣合在上開口處并形成連通外空間的第二集氣室(202)，第二集氣室(202)通過設有的第二排氣口(6)與外部管路連通；在第二集氣室(202)內設有插入通孔內并與內空間密封連接的集氣管(11)，在頂蓋(2)內部設有與集氣管(11)連通的第一集氣室(201)，頂蓋(2)上設有與第一集氣室(201)連通的第一排氣口(5)，通過第一排氣口(5)與外部管路連通。
3.根據權利要求2所述的一種污水處理制氫設備，其特征在于：所述頂蓋(2)上還覆蓋有排氣罩(4)，所述排氣罩(4)與頂蓋(2)外壁之間形成一個排氣室，所述頂蓋(2)上設有連通第二集氣室(201)與排氣室的連通口(203)，所述第二排氣口(6)設置在排氣罩(4)上。
4.根據權利要求2所述的一種污水處理制氫設備，其特征在于：所述陰極結構包括設置在通孔內的陰極桿(7)，所述陰極桿(7)為鏤空的管材結構，其處于通孔朝向頂蓋(2)一側開口處內沿與對應通孔內的離子交換膜(10)密封連接；陰極桿(7)頂部向通孔外延伸并與頂蓋(2)固定連接，在陰極桿(7)內設有集氣管(11)，集氣管(11)一端沿陰極桿(7)內延伸并與頂蓋(2)的第一集氣室(202)連通，集氣管(11)表面具有若干均勻分布的小孔，在內空間內生成的氫氣通過集氣管(11)進入第一集氣室(202)內。
5.根據權利要求4所述的一種污水處理制氫設備，其特征在于：所述底蓋(3)扣合在桶身(1)下部開口處并在其內部形成進水室(301)，底蓋(3)上設有連通進水室(301)的進水口(9)；桶身(1)底部連通進水室(301)，并在桶身(1)內壁上設有支撐蜂窩陽極(8)限位環，所述蜂窩陽極(8)抵靠在限位環上；內空間和外空間均與進水室(301)聯通，所述陰極桿(7)靠近底蓋(3)的一端距離通孔下部開口具有間距D，間距D的長度不小于通孔長度的20％。
6.根據權利要求2所述的一種污水處理制氫設備，其特征在于：所述桶身(1)與頂蓋(2)、底蓋(3)之間通過法蘭連接。
7.根據權利要求2所述的一種污水處理制氫設備，其特征在于：所述桶身(1)與頂蓋(2)、底蓋(3)的連接處均設有密封圈。
發明內容
為了解決現有技術存在的問題，本發明提供一種污水處理制氫設備，通過一體化結構設計，通過蜂窩狀特征的陽極材料與陰極結構配合，在實現高效電催化處理的同時，還能夠?qū)⒉煌姌O處產生的氣體進行收集，結構簡單成本較低。
本發明所采用的技術方案為：
第一方面，本發明提供一種污水處理制氫設備，通過電催化方式對高有機物濃度的污水進行處理并制氫收集，包括豎向設置的罐體，罐體內具有空腔，空腔內具有透水的蜂窩陽極；
所述蜂窩陽極具有若干沿罐體軸線設置且貫穿的通孔，通孔內具有貼合其內壁設置的離子交換膜；
所述離子交換膜延伸整個通孔，由離子交換膜將罐體內空腔分隔為內空間和外空間，內空間設有陰極結構，陰極結構和蜂窩陽極通過線纜與外部供電線路連接，由外部管路向設置在罐體底部且同時連通內空間和外空間的進水室通入污水進行處理；
罐體頂部具有分別連接外空間和內空間的管道，通過連通內空間的管道排水排氣，并對連接內空間的管道中排出的氫氣進行處理和收集。
結合第一方面，本發明提供第一方面的第一種實施方式，所述罐體包括桶身以及分別設置在桶身上開口處的頂蓋、設置在桶身下開口處的底蓋；
頂蓋扣合在上開口處并形成連通外空間的第二集氣室，第二集氣室通過設有的第二排氣口與外部管路連通；
在第二集氣室內設有插入通孔內并與內空間密封連接的集氣管，在頂蓋內部設有與集氣管連通的第一集氣室，頂蓋上設有與第一集氣室連通的第一排氣口，通過第一排氣口與外部管路連通。
結合第一方面的第一種實施方式，本發明提供第一方面的第二種實施方式，所述頂蓋上還覆蓋有排氣罩，所述排氣罩與頂蓋外壁之間形成一個排氣室，所述頂蓋上設有連通第二集氣室與排氣室的連通口，所述第二排氣口設置在排氣罩上。
結合第一方面的第一種實施方式，本發明提供第一方面的第三種實施方式，所述陰極結構包括設置在通孔內的陰極桿，所述陰極桿為鏤空的管材結構，其處于通孔朝向頂蓋一側開口處內沿與對應通孔內的離子交換膜密封連接；
陰極桿頂部向通孔外延伸并與頂蓋固定連接，在陰極桿內設有集氣管，集氣管一端沿陰極桿內延伸并與頂蓋的第一集氣室連通，集氣管表面具有若干均勻分布的小孔，在內空間內生成的氫氣通過集氣管進入第一集氣室內。
結合第一方面的第三種實施方式，本發明提供第一方面的第四種實施方式，所述底蓋扣合在桶身下部開口處并在其內部形成進水室，底蓋上設有連通進水室的進水口；
桶身底部連通進水室，并在桶身內壁上設有支撐蜂窩陽極限位環，所述蜂窩陽極抵靠在限位環上；
內空間和外空間均與進水室聯通，所述陰極桿靠近底蓋的一端距離通孔下部開口具有間距D，間距D的長度不小于通孔長度的20％。
結合第一方面的第一種實施方式，本發明提供第一方面的第五種實施方式，所述桶身與頂蓋、底蓋之間通過法蘭連接。
結合第一方面的第一種實施方式，本發明提供第一方面的第六種實施方式，所述桶身與頂蓋、底蓋的連接處均設有密封圈。
本發明的有益效果為：
(1)本發明通過優化結構設計，采用一體式的立式罐體結構，并利用氣體在水中自然向上排出的特性，從下部連通正負極兩個腔室，在上部密封分割實現正負極氣體的分別收集，結構簡單成本較低，且能夠在有限的空間內高效的進行污水電催化處理和制氫收集；
(2)本發明在罐體內采用蜂窩陽極結構和插設在蜂窩陽極中的若干陰極桿結構實現污水的電催化處理，利用蜂窩陽極疏松多孔的特性布水，從而增加接觸面積，提高處理效率，方便更換。
（發明人：王誠;雷憲章;亢旗軍;王博）
