公布日：2023.12.08
申請日：2023.09.19
分類號：C02F1/52(2023.01)I;C02F1/26(2023.01)I;C02F1/00(2023.01)I;B01D29/72(2006.01)I;B01F35/12(2022.01)I;C22B59/00(2006.01)I;C22B3/22(2006.01)I;C22B3/
26(2006.01)I;C02F103/16(2006.01)N
摘要
本發明涉及稀土處理技術領域，且公開了一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，包括裝置主體，包括裝置主體，所述裝置主體側端固定設置有密封開關單元，所述裝置主體底部側端固定設置有濾渣回收單元，所述裝置主體內部固定設置有支撐架單元，所述裝置主體內部底端滑動設置有清理單元，所述裝置主體內壁側端固定設置有震動單元，所述裝置主體包括攪拌電機，所述攪拌電機側面固定設置有入料口，通過清理單元的工作，在攪拌扇葉停止工作后，清理單元可以對攪拌扇葉進行清理，能夠保證攪拌扇葉攪拌過后干凈清潔，避免了攪拌扇葉表面殘留藥物，解決長期不清理攪拌扇葉導致的藥物長期腐蝕的問題。
權利要求書

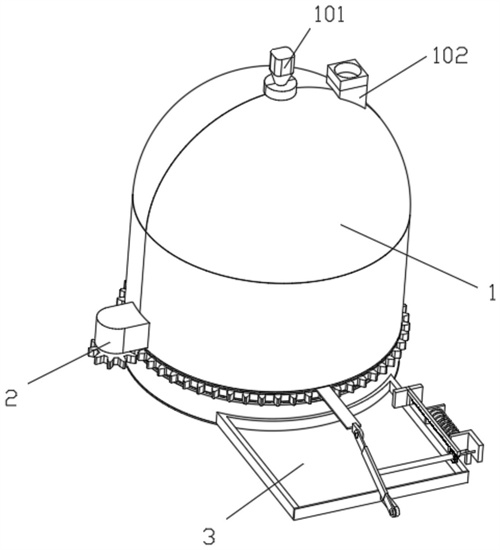

1.一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，包括裝置主體(1)，其特征在于：所述裝置主體(1)側端固定設置有密封開關單元(2)，所述裝置主體(1)底部側端固定設置有濾渣回收單元(3)，所述裝置主體(1)內部固定設置有支撐架單元(4)，所述裝置主體(1)內部底端滑動設置有清理單元(5)，所述裝置主體(1)內壁側端固定設置有震動單元(6)；所述裝置主體(1)包括攪拌電機(101)，所述攪拌電機(101)側面固定設置有入料口(102)，所述攪拌電機(101)端固定設置有外殼(103)，所述裝置主體(1)內部底端滑動連接有過濾網(104)，所述裝置主體(1)底端固定設置有濾液回收容器(105)，所述濾液回收容器(105)底端固定設置有底板(106)，所述攪拌電機(101)輸出端固定連接有攪拌軸(107)，所述攪拌軸(107)底端固定設置有攪拌扇葉(108)，所述攪拌扇葉(108)頂部固定設置有感應控制器(109)。
2.根據權利要求1所述的一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，其特征在于：所述密封開關單元(2)包括密封電機(201)，所述密封電機(201)輸出端固定連接有密封齒輪(202)，所述密封齒輪(202)側端嚙合連接有環狀齒輪(203)，所述環狀齒輪(203)滑動連接在固定環(204)底端，所述固定環(204)固定連接在外殼(103)底端，所述環狀齒輪(203)底端均勻固定設置有六個密封圓柱(205)，每個所述密封圓柱(205)均套設有花瓣密封板(206)，所述花瓣密封板(206)底端和密封圓柱(205)套設處固定設置有花瓣齒輪(207)，所述花瓣密封板(206)底端滑動連接有固定密封環(208)，所述固定密封環(208)上均勻開設有六個矩形空位，位置恰好與六個密封圓柱(205)對應，所述花瓣齒輪(207)與空位內卡齒嚙合連接，所述固定密封環(208)底端固定連接在濾液回收容器(105)頂面上。
3.根據權利要求1所述的一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，其特征在于：所述濾渣回收單元(3)包括濾網連接板(301)，所述濾網連接板(301)外側轉動連接有伸縮轉板(302)，所述伸縮轉板(302)底端轉動連接有輔助固定板(303)，所述輔助固定板(303)內側端固定連接有濾渣回收箱(304)，所述伸縮轉板(302)側面固定連接有連接轉軸(305)，所述連接轉軸(305)側面固定連接有回收齒輪(306)，所述回收齒輪(306)頂端嚙合連接有卡齒板(307)，所述卡齒板(307)內側端固定設置有推板(308)，所述卡齒板(307)中部固定連接有回收彈簧(309)，所述回收彈簧(309)外側端固定連接有回收固定架(310)，所述回收固定架(310)側面固定連接有固定軸(311)，所述回收齒輪(306)和連接轉軸(305)套設在回收固定架(310)上，且和回收固定架(310)轉動連接，所述濾渣回收箱(304)滑動連接在濾液回收容器(105)底端。
4.根據權利要求1所述的一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，其特征在于：所述支撐架單元(4)包括兩個固定橫板(401)，所述固定橫板(401)底端固定連接有支撐桿(402)，所述支撐桿(402)底端內側固定連接有輔助集中板(403)，所述輔助集中板(403)頂側滑動設置有清理單元(5)，兩個所述固定橫板(401)內側面均固定設置有伸縮氣缸(404)。
5.根據權利要求1所述的一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，其特征在于：所述清理單元(5)包括兩根滑動桿(501)，兩根所述滑動桿(501)均滑動連接于固定橫板(401)中部，兩根所述滑動桿(501)底端分別固定連接有浮力塊(502)，兩根所述滑動桿(501)中部固定連接有清理橫板(503)，所述清理橫板(503)中央開設有連接孔，且連接孔套設在攪拌軸(107)上不與攪拌軸(107)接觸，所述清理橫板(503)中部?jī)蓚?cè)均為固定連接有四個固定滑道(504)，四個所述固定滑道(504)底端內側均滑動連接有清理滑板(505)，四個所述清理滑板(505)底端分別固定連接有兩個清理基礎板(506)，所述清理基礎板(506)外側固定連接有清理電機(507)，所述清理基礎板(506)內側轉動連接有兩個清理轉輪刷(508)，兩個所述清理轉輪刷(508)外側滑動連接有清理履帶刷(509)，兩個所述清理轉輪刷(508)其中一個固定連接在清理電機(507)輸出端上，兩個所述清理基礎板(506)左右兩側均固定設置有移動柱(510)。
6.根據權利要求1所述的一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，其特征在于：所述震動單元(6)包括震動底板(601)，所述震動底板(601)固定連接在過濾網(104)內壁上，所述清理底板(106)頂面固定連接有震動電機(602)，所述震動電機(602)輸出端固定連接有震動凸板(603)，所述震動電機(602)側面固定連接有濾渣感應器(604)。
7.根據權利要求6所述的一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，其特征在于：所述處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法具體步驟如下：S1：先通過入料口(102)加入原料，然后通過攪拌電機(101)啟動，帶動攪拌軸(107)轉動，進而帶動攪拌葉攪拌，當攪拌扇葉(108)攪拌固定時間后，此時通過設定時間使攪拌電機(101)停止，同時啟動密封電機(201)，密封電機(201)帶動密封齒輪(202)轉動，進而帶動環狀齒輪(203)緩慢轉動，進而使密封圓柱(205)移動，進而使花瓣齒輪(207)轉動，進而帶動花瓣密封板(206)轉動，進而打開底部開始過濾，花瓣密封板(206)外緣恰好和頂部外殼(103)以及底部濾液回收容器(105)外緣吻合，此時花瓣密封板(206)沒有和推板(308)接觸，濾液通過過濾網(104)被底端濾液回收容器(105)回收，過濾網(104)頂部液體的液面逐漸下降，進而使浮力塊(502)逐漸下降。S2：在浮力塊(502)下降到一定高度后，清理橫板(503)下降到剛好和感應控制器(109)重合，此時感應控制器(109)啟動清理電機(507)，清理橫板(503)停止下降，同時在下降過程中，移動柱(510)和底部輔助集中板(403)滑動連接，進而使兩塊清理基礎板(506)向中間集中移動，并使清理轉輪刷(508)和清理履帶刷(509)和攪拌扇葉(108)接觸，在清理電機(507)的帶動下轉動清理攪拌扇葉(108)一段時間，當一段時間過后清理結束，感應控制器(109)控制伸縮氣缸(404)控制清洗單元上升到原來高度并等待下一次原料進入，原料進入后感應控制器(109)控制伸縮氣缸(404)停止控制并配合浮力塊(502)使清理單元(5)保持在原料液面上方。S3：在花瓣密封板(206)轉動過程中，經過一段時間此時花瓣密封板(206)打開較大角度，并將全部濾液導入底部濾液回收容器(105)中，此時花瓣密封板(206)剛好和推板(308)相遇，并使推板(308)向外側移動，進而帶動卡齒板(307)移動，進而使回收齒輪(306)轉動，進而帶動伸縮轉板(302)轉動，進而帶動濾網連接板(301)移動，使過濾網(104)向外側移動，同時令濾渣回收箱(304)向裝置主體(1)內側移動，承接濾網頂部的濾渣，當過濾網(104)移動到裝置主體(1)外側，濾渣回收箱(304)剛好承接到濾渣，此時停止移動，同時密封電機(201)方向轉動，控制花瓣密封板(206)收回，此時回收彈簧(309)輔助卡齒板(307)反向移動，進而使濾渣回收板和過濾網(104)回到原來的位置，濾渣回收單元(3)結束工作。S4：當長期不清理過濾網(104)，過濾網(104)的網孔內部過積累大量殘?jiān)�，不僅影響過濾網(104)效率而且長期累積殘?jiān)惯^(guò)濾網(104)被腐蝕，這種特殊情況通過震動單元(6)中的濾渣感應器(604)檢測，并啟動震動電機(602)轉動，進而使震動凸板(603)轉動，進而使震動凸板(603)連續震動過濾網(104)，由于震動底板(601)和外殼(103)固定連接，不影響震動效果，震動使過濾網(104)中的殘?jiān)惶幚淼�，恢�?fù)過濾網(104)過濾效果，大大提高了過濾網(104)的使用壽命并節省維護成本，此過程中一般在過濾網(104)恰好處于濾渣回收箱(304)頂部時進行，使殘?jiān)『每梢月湓跒V渣回收箱(304)內部，同時濾渣會切好被震動單元(6)擠出，使震動單元(6)不會影響濾渣的回收。
發明內容
本發明的目的在于提供一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，包括裝置主體，所述裝置主體側端固定設置有密封開關單元，所述裝置主體底部側端固定設置有濾渣回收單元，所述裝置主體內部固定設置有支撐架單元，所述裝置主體內部底端滑動設置有清理單元，所述裝置主體內壁側端固定設置有震動單元。
優選的，所述裝置主體包括攪拌電機，所述攪拌電機側面固定設置有入料口，所述攪拌電機端固定設置有外殼，所述裝置主體內部底端滑動連接有過濾網，所述裝置主體底端固定設置有濾液回收容器，所述濾液回收容器底端固定設置有底板，所述攪拌電機輸出端固定連接有攪拌軸，所述攪拌軸底端固定設置有攪拌扇葉，所述攪拌扇葉頂部固定設置有感應控制器。
優選的，所述密封開關單元包括密封電機，所述密封電機輸出端固定連接有密封齒輪，所述密封齒輪側端嚙合連接有環狀齒輪，所述環狀齒輪滑動連接在固定環底端，所述固定環固定連接在外殼底端，所述環狀齒輪底端均勻固定設置有六個密封圓柱，每個所述密封圓柱均套設有花瓣密封板，所述花瓣密封板底端和密封圓柱套設處固定設置有花瓣齒輪，所述花瓣密封板底端滑動連接有固定密封環，所述固定密封環上均勻開設有六個矩形空位，位置恰好與六個密封圓柱對應，所述花瓣齒輪與空位內卡齒嚙合連接，所述固定密封環底端固定連接在濾液回收容器頂面上。
優選的，所述濾渣回收單元包括濾網連接板，所述濾網連接板外側轉動連接有伸縮轉板，所述伸縮轉板底端轉動連接有輔助固定板，所述輔助固定板內側端固定連接有濾渣回收箱，所述伸縮轉板側面固定連接有連接轉軸，所述連接轉軸側面固定連接有回收齒輪，所述回收齒輪頂端嚙合連接有卡齒板，所述卡齒板內側端固定設置有推板，所述卡齒板中部固定連接有回收彈簧，所述回收彈簧外側端固定連接有回收固定架，所述回收固定架側面固定連接有固定軸，所述回收齒輪和連接轉軸套設在回收固定架上，且和回收固定架轉動連接，所述濾渣回收箱滑動連接在濾液回收容器底端。
優選的，所述支撐架單元包括兩個固定橫板，所述固定橫板底端固定連接有支撐桿，所述支撐桿底端內側固定連接有輔助集中板，所述輔助集中板頂側滑動設置有清理單元，兩個所述固定橫板內側面均固定設置有伸縮氣缸。
優選的，所述清理單元包括兩根滑動桿，兩根所述滑動桿均滑動連接于固定橫板中部，兩根所述滑動桿底端分別固定連接有浮力塊，兩根所述滑動桿中部固定連接有清理橫板，所述清理橫板中央開設有連接孔，且連接孔套設在攪拌軸上不與攪拌軸接觸，所述清理橫板中部?jī)蓚?cè)均為固定連接有四個固定滑道，四個所述固定滑道底端內側均滑動連接有清理滑板，四個所述清理滑板底端分別固定連接有兩個清理基礎板，所述清理基礎板外側固定連接有清理電機，所述清理基礎板內側轉動連接有兩個清理轉輪刷，兩個所述清理轉輪刷外側滑動連接有清理履帶刷，兩個所述清理轉輪刷其中一個固定連接在清理電機輸出端上，兩個所述清理基礎板左右兩側均固定設置有移動柱。
優選的，所述震動單元包括震動底板，所述震動底板固定連接在過濾網內壁上，所述清理底板頂面固定連接有震動電機，所述震動電機輸出端固定連接有震動凸板，所述震動電機側面固定連接有濾渣感應器。
(一)有益效果
與現有技術相比，本發明提供了一種處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，具備以下有益效果：
1、該處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，通過清理單元的工作，在攪拌扇葉停止工作后，清理單元可以對攪拌扇葉進行清理，清理之后清理單元回到原理，在整個攪拌過程中清理單元不會打擾攪拌，其能夠保證攪拌扇葉攪拌過后干凈清潔，避免了攪拌扇葉表面殘留藥物，以至于污染下一次制備，避免了長期不清理攪拌扇葉導致的藥物長期腐蝕問題的出現，節省了不必要的維修更換成本。
2、該處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，通過濾渣回收單元的工作，在過濾完成回收濾液之后，能夠通過機械快速完成對濾渣的回收，無需人工操作或者昂貴的設備進行分類回收，不僅提高的過濾之后的濾渣和濾液的回收效率，而且降低了回收工作的成本。
3、該處理稀土分離廠草酸沉淀廢水和氨氮廢水同時回收稀土的方法，通過震動單元的工作，在濾渣回收過程中會出現殘?jiān)鼩埩粼跒V網網孔內部的特殊情況，當網孔中存在濾渣時，震動單元可以通過震動方式清理掉濾網網孔中的殘?jiān)�，避免了濾網網孔中長期殘留殘?jiān)馂V網過濾功能降低的問題。
（發明人：王雄元;劉名清;袁茂泉;康軍;廖文彬）
