公布日：2023.12.29
申請日：2023.09.01
分類號：C02F11/04(2006.01)I;B01D63/08(2006.01)I;B01D65/02(2006.01)I
摘要
本發明公開了一種用于污泥厭氧消化的AnDMBR動態膜組件，包括膜框架、多個平板膜、可拆卸式曝氣管以及進泥機構，膜框架用于承載AnDMBR動態膜組件的各個部件；多個平板膜平行等距設于膜框架內；該平板膜上方設有膜出水口；可拆卸式曝氣管設于平板膜下方，其利用循環沼氣在平板膜表面形成錯流；可拆卸式曝氣管下方設有多個導氣孔；進泥機構用于向平板膜之間引入低濃度污泥其包括設于多個平板膜上方的進泥主管以及多個與進泥主管相連通的進泥支管；多個進泥支管與多個平板膜交替設置在膜框架內，該進泥支管上設有多個導流孔。本發明能夠對動態膜污染予以有效控制，減小運行管理成本，實現反應器的長期穩定運行。
權利要求書
1.一種用于污泥厭氧消化的AnDMBR動態膜組件，其特征在于，包括：膜框架，用于承載AnDMBR動態膜組件的各個部件；該膜框架由不銹鋼網格構成；多個平板膜，平行等距設于所述膜框架內；該平板膜上方設有膜出水口；可拆卸式曝氣管，設于所述平板膜下方，該可拆卸式曝氣管利用循環沼氣在所述平板膜表面形成錯流；所述可拆卸式曝氣管下方設有多個導氣孔；進泥機構，用于向所述平板膜之間引入低濃度污泥；該進泥機構包括設于所述多個平板膜上方的進泥主管以及多個與所述進泥主管相連通的進泥支管；所述多個進泥支管與所述多個平板膜交替設置在所述膜框架內，該進泥支管上設有多個導流孔。
2.根據權利要求1所述的用于污泥厭氧消化的AnDMBR動態膜組件，其特征在于，所述可拆卸式曝氣管的數量與所述平板膜的數量一致。
3.根據權利要求1所述的用于污泥厭氧消化的AnDMBR動態膜組件，其特征在于，所述可拆卸式曝氣管上，所述導氣孔與垂直方向的夾角為40～50°。
4.根據權利要求3所述的用于污泥厭氧消化的AnDMBR動態膜組件，其特征在于，所述導氣管的孔徑為0.2～1.0cm，相鄰導氣孔之間的間距2～8cm。
5.根據權利要求1所述的用于污泥厭氧消化的AnDMBR動態膜組件，其特征在于，所述進泥支管的數量比所述平板膜的數量多1個。
6.根據權利要求5所述的用于污泥厭氧消化的AnDMBR動態膜組件，其特征在于，所述導流孔的孔徑為0.5～2.0cm，相鄰導流孔之間的間距3～15cm。
發明內容
針對現有技術中存在的上述缺陷，本發明的目的是提供一種用于污泥厭氧消化的AnDMBR動態膜組件，采用進泥支管引入低濃度污泥對平板膜之間的高濃度污泥進行稀釋，并利用可拆卸式氣管精準控制循環沼氣對平板膜面進行沖刷，對動態膜污染予以有效控制，減小運行管理成本，實現反應器的長期穩定運行。
為實現上述目的，本發明采用如下技術方案：

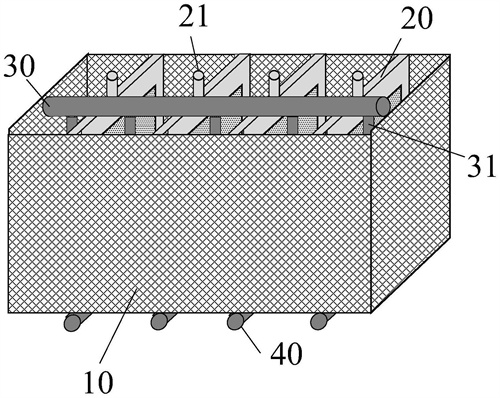

本發明提供了一種用于污泥厭氧消化的AnDMBR動態膜組件，包括：
膜框架，用于承載AnDMBR動態膜組件的各個部件；該膜框架由不銹鋼網格構成；
多個平板膜，平行等距設于所述膜框架內；該平板膜上方設有膜出水口；
可拆卸式曝氣管，設于所述平板膜下方，該可拆卸式曝氣管利用循環沼氣在所述平板膜表面形成錯流；所述可拆卸式曝氣管下方設有多個導氣孔；
進泥機構，用于向所述平板膜之間引入低濃度污泥；該進泥機構包括設于所述多個平板膜上方的進泥主管以及多個與所述進泥主管相連通的進泥支管；所述多個進泥支管與所述多個平板膜交替設置在所述膜框架內，該進泥支管上設有多個導流孔。
優選地，所述可拆卸式曝氣管的數量與所述平板膜的數量一致。
優選地，所述可拆卸式曝氣管上，所述導氣孔與垂直方向的夾角為40～50°。
優選地，所述導氣管的孔徑為0.2～1.0cm，相鄰導氣孔之間的間距2～8cm。
優選地，所述進泥支管的數量比所述平板膜的數量多1個。
優選地，所述導流孔的孔徑為0.5～2.0cm，相鄰導流孔之間的間距3～15cm。本發明所提供的一種用于污泥厭氧消化的AnDMBR動態膜組件，還具有以下幾點
有益效果：
1、本發明的用于污泥厭氧消化的AnDMBR動態膜組件，采用進泥支管引入低濃度污泥對平板膜之間的高濃度污泥進行稀釋，并利用可拆卸式氣管精準控制循環沼氣對平板膜面進行沖刷，對動態膜污染予以有效控制，減小運行管理成本，實現反應器的長期穩定運行
2、本發明的用于污泥厭氧消化的AnDMBR動態膜組件，通過進泥支管引入濃度較低的進泥稀釋平板膜之間的高濃度污泥，并利用循環沼氣產生上浮氣泡，在動態膜表面形成一定的錯流速率，產生膜面剪切作用，有效控制膜污染，減緩膜組件清洗或更換的頻率，實現AnDMBR的長期有效運行；
3、本發明的用于污泥厭氧消化的AnDMBR動態膜組件，制作成本低、維修更換方便，利用進泥稀釋作用和沼氣循環作用，對動態膜污染予以有效控制，減小了膜組件清洗或更換的頻率，實現了反應器的長效運行，可以推廣；
4、本發明的用于污泥厭氧消化的AnDMBR動態膜組件，可實現平板膜之間高濃度污泥的快速稀釋，并精準控制循環沼氣沖刷區域，緩解動態膜污染，實現AnDMBR膜污染控制；
5、本發明的用于污泥厭氧消化的AnDMBR動態膜組件，有效解決了AnDMBR高濃度污泥下運行導致的膜面泥餅沉積問題，延長了動態膜的使用壽命，有助于AnDMBR反應器的長期穩定運行。
（發明人：魏海娟;顧萍;林冰潔;陶珺;劉韻;王志偉;吳煒;周博;戴若彬;王雪野）
