公布日：2023.12.29
申請日：2023.10.27
分類號：C02F11/02(2006.01)I;C02F11/121(2019.01)I
摘要
本發明公開了一種仿生污泥生物干化反應器，包括不銹鋼筒體，不銹鋼筒體的端部設有進氣管，進氣管與羅茨風機連接，不銹鋼筒體內部保持微正壓狀態，不銹鋼筒體側壁和端部設有若干帶有螺紋的出氣孔，呈筒體上半部布局，出氣孔與端部帶有螺紋的不銹鋼鋼管一端螺紋連接，不銹鋼鋼管另一端設有布置PTFE空氣凈化膜或PTFE服裝膜，通過兩塊不銹鋼墊片和開口螺母擰于不銹鋼鋼管另一端，PTFE空氣凈化膜與不銹鋼鋼管組成空氣過濾單元，PTFE服裝膜和不銹鋼鋼管組成水分排出單元。通過模擬皮膚排汗原理，依靠羅茨風機提供微正壓環境，以空氣過濾單元和水分排出單元模擬汗毛孔，分別內置不同的PTFE膜將不銹鋼筒體內部水汽排出，同時完成空氣置換。
權利要求書

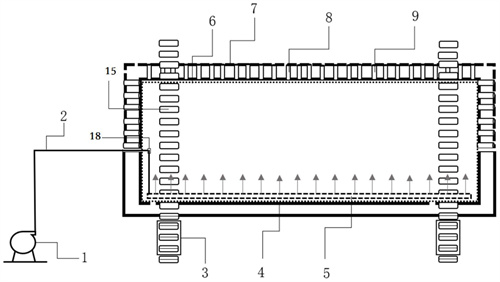

1.一種仿生污泥生物干化反應器，其特征在于，包括橫向放置的不銹鋼筒體，所述不銹鋼筒體的端部設有進氣管，所述進氣管與羅茨風機連接，由羅茨風機通過進氣管向不銹鋼筒體的筒內氣室持續曝氣，不銹鋼筒體內部保持微正壓狀態，不銹鋼筒體上半部設有空氣過濾單元和水分排出單元。
2.根據權利要求1中所述的一種仿生污泥生物干化反應器，其特征在于，所述不銹鋼筒體上固定設有齒輪式齒圈，齒輪式齒圈與驅動齒輪嚙合，驅動齒輪通過外部電機驅動。
3.根據權利要求2中所述的一種仿生污泥生物干化反應器，其特征在于，不銹鋼筒體的端部設有軸承，進氣管穿過軸承。
4.根據權利要求3中所述的一種仿生污泥生物干化反應器，其特征在于，所述進氣管延伸入不銹鋼筒體內連接活動轉接頭，活動轉接頭上設有環形槽，環形槽內設有氣孔，環形槽上套有套環，套環上內設有氣道與氣孔連通，套環上設有連接管與氣室端部連通。
5.根據權利要求1中所述的一種仿生污泥生物干化反應器，其特征在于，不銹鋼筒體側壁和端部設有若干帶有螺紋的出氣孔，呈筒體上半部布局，所述出氣孔與端部帶有螺紋的不銹鋼鋼管一端螺紋連接，不銹鋼鋼管另一端設有布置PTFE空氣凈化膜或PTFE服裝膜，PTFE空氣凈化膜或PTFE服裝膜通過兩塊不銹鋼墊片和開口螺母擰于不銹鋼鋼管另一端，PTFE空氣凈化膜與不銹鋼鋼管組成空氣過濾單元，PTFE服裝膜和不銹鋼鋼管組成水分排出單元。
6.根據權利要求5中所述的一種仿生污泥生物干化反應器，其特征在于，所述不銹鋼筒體的筒體外部包裹一層納米二氧化硅氣凝膠保溫氈。
7.根據權利要求6中所述的一種仿生污泥生物干化反應器，其特征在于，所述不銹鋼筒體的筒體內部覆有一層PTFE空氣過濾膜。
發明內容
為了克服上述現有技術存在的缺陷，本發明提供一種仿生污泥生物干化反應器，通過模擬皮膚排汗原理，一方面解決了水分去除的同時導致熱量的損失問題，另一方面解決了生物干化過程中惡臭氣體對環境的影響。
為了實現上述發明目的，本發明采取如下技術方案：
本發明提供一種仿生污泥生物干化反應器，包括橫向放置的不銹鋼筒體，所述不銹鋼筒體的端部設有進氣管，所述進氣管與羅茨風機連接，由羅茨風機通過進氣管向不銹鋼筒體的筒內氣室持續曝氣，不銹鋼筒體內部保持微正壓狀態，不銹鋼筒體上半部設有空氣過濾單元和水分排出單元。
本發明的進一步技術：
優選的，所述不銹鋼筒體上固定設有齒輪式齒圈，齒輪式齒圈與驅動齒輪嚙合，驅動齒輪通過外部電機驅動。
優選的，不銹鋼筒體的端部設有軸承，進氣管穿過軸承。
優選的，所述進氣管延伸入不銹鋼筒體內連接活動轉接頭，活動轉接頭上設有環形槽，環形槽內設有氣孔，環形槽上套有套環，套環上內設有氣道與氣孔連通，套環上設有連接管與氣室端部連通。
優選的，不銹鋼筒體側壁和端部設有若干帶有螺紋的出氣孔，呈筒體上半部布局，所述出氣孔與端部帶有螺紋的不銹鋼鋼管一端螺紋連接，不銹鋼鋼管另一端設有布置PTFE空氣凈化膜或PTFE服裝膜，PTFE空氣凈化膜或PTFE服裝膜通過兩塊不銹鋼墊片和開口螺母擰于不銹鋼鋼管另一端，PTFE空氣凈化膜與不銹鋼鋼管組成空氣過濾單元，PTFE服裝膜和不銹鋼鋼管組成水分排出單元。
優選的，所述不銹鋼筒體的筒體外部包裹一層納米二氧化硅氣凝膠保溫氈。
優選的，所述不銹鋼筒體的筒體內部覆有一層PTFE空氣過濾膜。
本發明的有益效果：
1、本發明提供的仿生污泥生物干化反應器，通過模擬皮膚排汗原理，依靠羅茨風機提供微正壓環境，以空氣過濾單元和水分排出單元模擬汗毛孔，分別內置不同的PTFE膜將反應器內部水汽排出，同時完成空氣置換，整個裝置構造簡單易于搭建、拆卸，運行穩定。
2、本發明提供的水分排出單元內置PTFE服裝膜，相較于傳統的強制通風除水策略，極大的降低了反應器內部熱量損失，延緩了生物干化進程進入降溫期時間，縮短了生物干干化周期。
3、本發明提供的反應器內覆PTFE空氣過濾膜和空氣過濾單元內置PTFE空氣凈化膜，一方面能夠保證空氣的正常流通，保證干化堆體微生物的正常呼吸代謝，另一方面極大的減少了生物干化進程中所產生的大顆粒臭氣對環境的污染。
4、本發明提供的空氣過濾單元和水分排出單元通過螺紋安裝在反應器上半部分便于拆裝，PTFE膜通過空心螺母加墊片的形式擰置于通路上方，便于清潔替換，可根據生物干化反應進程合理布置空氣和水蒸氣通路，實際應用更加靈活方便。
（發明人：李志堅;李寧;朱兵;陳仁;陳磊）
