公布日：2023.12.08
申請日：2023.09.18
分類號：C02F9/00(2023.01)I;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F1/28(2023.01)N;C02F1/66(2023.01)N;C02F101/14(2006.01)N
摘要
本公開提供了一種含氟廢水處理系統，所述含氟廢水處理系統包括：第一級除氟裝置，接收第一氟濃度的含氟廢水；第二級除氟裝置，接收第二氟濃度的含氟廢水；以及第三級除氟裝置，接收第三氟濃度的含氟廢水；其中，所述第一氟濃度大于所述第二氟濃度，所述第二氟濃度大于所述第三氟濃度，所述第一級除氟裝置、第二級除氟裝置和第三級除氟裝置中的至少一個可以被選擇以用于含氟廢水的處理。
權利要求書
1.一種含氟廢水處理系統，其特征在于，所述含氟廢水處理系統包括：第一級除氟裝置(100)，接收第一氟濃度的含氟廢水；第二級除氟裝置(200)，接收第二氟濃度的含氟廢水；以及第三級除氟裝置(300)，接收第三氟濃度的含氟廢水；其中，所述第一氟濃度大于所述第二氟濃度，所述第二氟濃度大于所述第三氟濃度，所述第一級除氟裝置(100)、第二級除氟裝置(200)和第三級除氟裝置(300)中的至少一個可以被選擇以用于含氟廢水的處理。
2.根據權利要求1所述的含氟廢水處理系統，其特征在于，所述第二級除氟裝置(200)包括第一除氟裝置(1)以及在廢水流動方向上設置于所述第一除氟裝置下游的第二除氟裝置(2)。
3.根據權利要求2所述的含氟廢水處理系統，其特征在于，所述第一除氟裝置(1)和第二除氟裝置(2)中的每一個包括高密度沉淀池、混凝沉淀池、氣浮池中的至少一個。
4.根據權利要求3所述的含氟廢水處理系統，其特征在于，所述第一除氟裝置(1)和第二除氟裝置(2)之間設置有外回流裝置(3)，所述第二除氟裝置(2)中產生的污泥通過所述外回流裝置回流至所述第一除氟裝置(1)中。
5.根據權利要求4所述的含氟廢水處理系統，其特征在于，所述第一除氟裝置(1)和第二除氟裝置(2)中的至少一個設置有內回流裝置，所述第一除氟裝置(1)和第二除氟裝置(2)中的至少一個產生的污泥通過相應的內回流裝置回流至其自身。
6.根據權利要求1所述的含氟廢水處理系統，其特征在于，所述第一級除氟裝置(100)包括第一級藥劑投放裝置(101)，所述第二級除氟裝置(200)包括第二級藥劑投放裝置(201)，其中所述第一級藥劑投放裝置(101)和第二級藥劑投放裝置(201)分別投放彼此相同或不同的藥劑。
7.根據權利要求5所述的含氟廢水處理系統，其特征在于，所述第一除氟裝置(1)和所述第二除氟裝置(2)各包括除氟藥劑投放裝置(4)、酸堿藥劑投放裝置(5)和絮凝劑投放裝置(6)。
8.根據權利要求7所述的含氟廢水處理系統，其特征在于，所述第一除氟裝置(1)和第二除氟裝置(2)各包括高密度沉淀池。
9.根據權利要求7所述的含氟廢水處理系統，其特征在于，所述第一除氟裝置(1)包括高密度沉淀池且所述第二除氟裝置(2)包括氣浮池。
10.根據權利要求8所述的含氟廢水處理系統，其特征在于，所述外回流裝置連通所述第二除氟裝置的沉淀區與所述第一除氟裝置的混凝區，所述第一除氟裝置的內回流裝置連通所述第一除氟裝置的沉淀區與混凝區和/或絮凝區，所述第二除氟裝置的內回流裝置連通所述第二除氟裝置的沉淀區與混凝區和/或絮凝區。
11.根據權利要求9所述的含氟廢水處理系統，其特征在于，所述外回流裝置連通所述第二除氟裝置的污泥渠與所述第一除氟裝置的混凝區，所述第一除氟裝置的內回流裝置連通所述第一除氟裝置的沉淀區與混凝區和/或絮凝區。
12.根據權利要求8或9所述的含氟廢水處理系統，其特征在于，所述含氟廢水處理系統包括第一操作模式，在所述第一操作模式下，所述外回流裝置處于開啟狀態，所述內回流裝置處于關閉狀態，所述第一除氟裝置和第二除氟裝置中產生的污泥通過所述第一除氟裝置排放，所述第一除氟裝置的除氟藥劑投放裝置和酸堿藥劑投放裝置處于關閉狀態，所述第一除氟裝置的絮凝劑投放裝置保持開啟狀態以投放可調劑量的絮凝劑，所述第二除氟裝置的除氟藥劑投放裝置、酸堿藥劑投放裝置和絮凝劑投放裝置保持開啟狀態以分別投放可調劑量的藥劑。
13.根據權利要求8或9所述的含氟廢水處理系統，其特征在于，所述含氟廢水處理系統包括第二操作模式，在所述第二操作模式下，所述外回流裝置處于關閉狀態，所述內回流裝置處于開啟狀態，污泥內回流至所述第一除氟裝置和第二除氟裝置中至少一個的混凝區，所述第一除氟裝置和所述第二除氟裝置的除氟藥劑投放裝置、酸堿藥劑投放裝置和絮凝劑投放裝置處于開啟狀態。
14.根據權利要求13所述的含氟廢水處理系統，其特征在于，在所述第二操作模式下，當所述第一除氟裝置和第二除氟裝置各包括高密度沉淀池時，所述第一除氟裝置的沉淀區的污泥內回流至所述第一除氟裝置的混凝區且所述第二除氟裝置的沉淀區的污泥內回流至所述第二除氟裝置的混凝區；當所述第一除氟裝置包括高密度沉淀池且所述第二除氟裝置包括氣浮池時，所述第一除氟裝置的沉淀區的污泥內回流至所述第一除氟裝置的混凝區。
15.根據權利要求8或9所述的含氟廢水處理系統，其特征在于，所述含氟廢水處理系統包括第三操作模式，在所述第三操作模式下，所述外回流裝置處于關閉狀態，所述內回流裝置處于開啟狀態，污泥內回流至所述第一除氟裝置和第二除氟裝置中至少一個的絮凝區，所述第一除氟裝置和所述第二除氟裝置的除氟藥劑投放裝置、酸堿藥劑投放裝置和絮凝劑投放裝置處于開啟狀態。
16.根據權利要求15所述的含氟廢水處理系統，其特征在于，在所述第三操作模式下，當所述第一除氟裝置和第二除氟裝置各包括高密度沉淀池時，所述第一除氟裝置的沉淀區的污泥內回流至所述第一除氟裝置的絮凝區且所述第二除氟裝置的沉淀區的污泥內回流至所述第二除氟裝置的絮凝區；當所述第一除氟裝置包括高密度沉淀池且所述第二除氟裝置包括氣浮池時，所述第一除氟裝置的沉淀區的污泥內回流至所述第一除氟裝置的絮凝區。
17.根據權利要求1所述的含氟廢水處理系統，其特征在于，所述第三級除氟裝置(300)包括吸附裝置。
發明內容
因此，本公開的目的在于提供一種含氟廢水處理系統，所述含氟廢水處理系統采用多級處理且各級處理所使用的藥劑不同，并且在第二級處理中采用工藝組合聯用，因此靈活性高、藥劑投放量低、成本低廉。
通過下文所述的含氟廢水處理系統來實現上述目的。

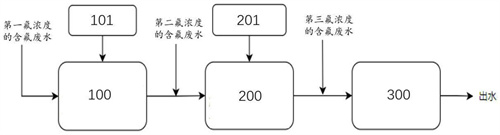

本公開提供了一種含氟廢水處理系統，所述含氟廢水處理系統包括：
第一級除氟裝置，接收第一氟濃度的含氟廢水；
第二級除氟裝置，接收第二氟濃度的含氟廢水；以及
第三級除氟裝置，接收第三氟濃度的含氟廢水；
其中，
所述第一氟濃度大于所述第二氟濃度，所述第二氟濃度大于所述第三氟濃度，
所述第一級除氟裝置、第二級除氟裝置和第三級除氟裝置中的至少一個可以被選擇以用于含氟廢水的處理。
在一實施方式中，所述第二級除氟裝置包括第一除氟裝置以及在廢水流動方向上設置于所述第一除氟裝置下游的第二除氟裝置。
在一實施方式中，所述第一除氟裝置和第二除氟裝置中的每一個包括高密度沉淀池、混凝沉淀池、氣浮池中的至少一個。
在一實施方式中，所述第一除氟裝置和第二除氟裝置之間設置有外回流裝置，所述第二除氟裝置中產生的污泥通過所述外回流裝置回流至所述第一除氟裝置中。
在一實施方式中，所述第一除氟裝置和第二除氟裝置中的至少一個設置有內回流裝置，所述第一除氟裝置和第二除氟裝置中的至少一個產生的污泥通過相應的內回流裝置回流至其自身。
在一實施方式中，所述第一級除氟裝置包括第一級藥劑投放裝置，所述第二級除氟裝置包括第二級藥劑投放裝置，其中所述第一級藥劑投放裝置和第二級藥劑投放裝置分別投放彼此相同或不同的藥劑。
在一實施方式中，所述第一除氟裝置和所述第二除氟裝置各包括除氟藥劑投放裝置、酸堿藥劑投放裝置和絮凝劑投放裝置。
在一實施方式中，所述第一除氟裝置和第二除氟裝置各包括高密度沉淀池。
在一實施方式中，所述第一除氟裝置包括高密度沉淀池且所述第二除氟裝置包括氣浮池。
在一實施方式中，所述外回流裝置連通所述第二除氟裝置的沉淀區與所述第一除氟裝置的混凝區，所述第一除氟裝置的內回流裝置連通所述第一除氟裝置的沉淀區與混凝區和/或絮凝區，所述第二除氟裝置的內回流裝置連通所述第二除氟裝置的沉淀區與混凝區和/或絮凝區。
在一實施方式中，所述外回流裝置連通所述第二除氟裝置的污泥渠與所述第一除氟裝置的混凝區，所述第一除氟裝置的內回流裝置連通所述第一除氟裝置的沉淀區與混凝區和/或絮凝區。
在一實施方式中，所述含氟廢水處理系統包括第一操作模式，在所述第一操作模式下，所述外回流裝置處于開啟狀態，所述內回流裝置處于關閉狀態，所述第一除氟裝置和第二除氟裝置中產生的污泥通過所述第一除氟裝置排放，所述第一除氟裝置的除氟藥劑投放裝置和酸堿藥劑投放裝置處于關閉狀態，所述第一除氟裝置的絮凝劑投放裝置保持開啟狀態以投放可調劑量的絮凝劑，所述第二除氟裝置的除氟藥劑投放裝置、酸堿藥劑投放裝置和絮凝劑投放裝置保持開啟狀態以分別投放可調劑量的藥劑。
在一實施方式中，所述含氟廢水處理系統包括第二操作模式，在所述第二操作模式下，所述外回流裝置處于關閉狀態，所述內回流裝置處于開啟狀態，污泥內回流至所述第一除氟裝置和第二除氟裝置中至少一個的混凝區，所述第一除氟裝置和所述第二除氟裝置的除氟藥劑投放裝置、酸堿藥劑投放裝置和絮凝劑投放裝置處于開啟狀態。
在一實施方式中，在所述第二操作模式下，
當所述第一除氟裝置和第二除氟裝置各包括高密度沉淀池時，所述第一除氟裝置的沉淀區的污泥內回流至所述第一除氟裝置的混凝區且所述第二除氟裝置的沉淀區的污泥內回流至所述第二除氟裝置的混凝區；
當所述第一除氟裝置包括高密度沉淀池且所述第二除氟裝置包括氣浮池時，所述第一除氟裝置的沉淀區的污泥內回流至所述第一除氟裝置的混凝區。
在一實施方式中，所述含氟廢水處理系統包括第三操作模式，在所述第三操作模式下，所述外回流裝置處于關閉狀態，所述內回流裝置處于開啟狀態，污泥內回流至所述第一除氟裝置和第二除氟裝置中至少一個的絮凝區，所述第一除氟裝置和所述第二除氟裝置的除氟藥劑投放裝置、酸堿藥劑投放裝置和絮凝劑投放裝置處于開啟狀態。
在一實施方式中，在所述第三操作模式下，
當所述第一除氟裝置和第二除氟裝置各包括高密度沉淀池時，所述第一除氟裝置的沉淀區的污泥內回流至所述第一除氟裝置的絮凝區且所述第二除氟裝置的沉淀區的污泥內回流至所述第二除氟裝置的絮凝區；
當所述第一除氟裝置包括高密度沉淀池且所述第二除氟裝置包括氣浮池時，所述第一除氟裝置的沉淀區的污泥內回流至所述第一除氟裝置的絮凝區。
在一實施方式中，所述第三級除氟裝置包括吸附裝置。
本公開的實施例的優勢在于：含氟廢水處理系統中各級除氟裝置可以單獨或組合使用，可以根據廢水中氟化物濃度以及出水要求提供針對性的除氟配置，因此靈活性高；通過在各級除氟裝置中使用不同的藥劑或不同的處理方式，可以降低整體工藝的處理成本；通過在第二級除氟裝置中使用工藝組合，利用閥門和泵的切換配合，使得系統可以提供不同操作模式，減少了藥劑的投放量、降低了成本。尤其是，本公開的系統可以提供外回流式分段除氟、內回流式分段除氟以及傳統除氟等操作模式。在外回流式分段除氟模式下，污泥外回流能夠充分利用回流污泥中過量的鋁鹽或除氟劑的吸附能力，減少整體的藥劑投加量，例如除氟藥劑的投放量可以減少10至20％左右。
（發明人：籍文法;翁曉敏;鄧鑫;張敏;李黎;張雷;玄小立）
