公布日：2023.12.08
申請日：2023.09.22
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/58(2023.01)N;C02F1/04(2023.01)N
摘要

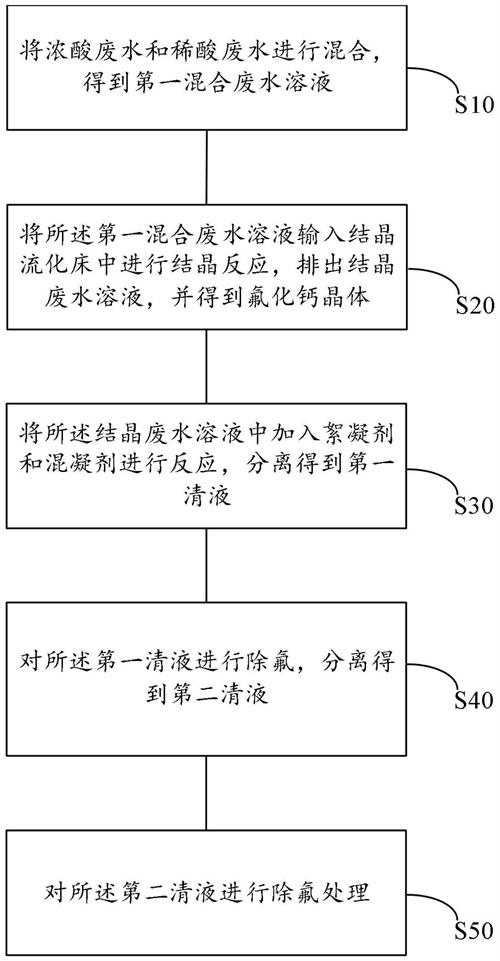

本發明公開了一種硅太陽能廢水的處理方法和系統，所述硅太陽能廢水的處理方法包括：將濃酸廢水和稀酸廢水進行混合，得到第一混合廢水溶液；將所述第一混合廢水溶液輸入結晶流化床中進行結晶反應，排出結晶廢水溶液，并得到氟化鈣晶體；將所述結晶廢水溶液中加入絮凝劑和混凝劑進行反應，分離得到第一清液；對所述第一清液進行除氟，分離得到第二清液；對所述第二清液進行除氟處理。通過所述處理方法簡化了含氟廢水的處理工藝，提高了處理效率，降低了處理成本。
權利要求書
1.一種硅太陽能廢水的處理方法，其特征在于，所述硅太陽能廢水的處理方法包括：將濃酸廢水和稀酸廢水進行混合，得到第一混合廢水溶液；將所述第一混合廢水溶液輸入結晶流化床中進行結晶反應，排出結晶廢水溶液，并得到氟化鈣晶體；將所述結晶廢水溶液中加入絮凝劑和混凝劑進行反應，分離得到第一清液；對所述第一清液進行除氟，分離得到第二清液；對所述第二清液進行除氟處理。
2.根據權利要求1所述的硅太陽能廢水的處理方法，其特征在于，所述將所述第一混合廢水溶液輸入結晶流化床中進行結晶反應，包括：從所述結晶流化床的加液口將所述第一混合廢水溶液輸入所述結晶流化床的內部，從所述結晶流化床的藥劑添加口將氯化鈣和氫氧化鈣作為藥劑輸入所述結晶流化床的內部，從所述結晶流化床的晶種添加口將氟化鈣晶種作為晶種輸入所述結晶流化床的內部。
3.根據權利要求2所述的硅太陽能廢水的處理方法，其特征在于，所述氟化鈣晶種的顆粒大小為150目到200目，所述氫氧化鈣的加入量為2400mg/L到4550mg/L，所述氯化鈣的加入量為880mg/L到1200mg/L。
4.根據權利要求1所述的硅太陽能廢水的處理方法，其特征在于，所述絮凝劑為聚丙烯酰胺，所述混凝劑為聚合氯化鋁，所述聚丙烯酰胺的加入量為3mg/L，所述聚合氯化鋁的加入量為160mg/L。
5.根據權利要求1所述的硅太陽能廢水的處理方法，其特征在于，所述對所述第一清液進行除氟，分離得到第二清液，包括：將所述第一清液中加入氯化鈣、氫氧化鈣、聚丙烯酰胺、聚合氯化鋁以及硫酸進行反應，得到第二混合廢水溶液；將所述第二混合廢水溶液進行固液分離，得到所述第二清液。
6.根據權利要求1所述的硅太陽能廢水的處理方法，其特征在于，所述對所述第二清液進行除氟處理，包括：將所述第二清液中加入除氟劑、聚丙烯酰胺以及聚合氯化鋁進行反應，得到第三混合廢水溶液；將所述第三混合廢水溶液進行固液分離，得到所述第三清液。
7.一種硅太陽能廢水的處理系統，其特征在于，所述硅太陽能廢水的處理系統包括：濃酸廢水收集池、稀酸廢水收集池、調節池、結晶流化床、沉淀池、一級除氟反應單元、二級除氟反應單元以及污泥處理單元，其中，所述濃酸廢水收集池用于對濃酸廢水進行收集；所述稀酸廢水收集池用于對稀酸廢水進行收集；所述調節池用于對所述濃酸廢水和所述稀酸廢水進行混合，得到第一混合廢水溶液；所述結晶流化床用于對所述第一混合廢水溶液進行結晶反應，得到氟化鈣晶體和結晶廢水溶液；所述沉淀池用于將所述結晶廢水溶液中加入絮凝劑和混凝劑進行反應，分離得到第一清液和第一沉淀，并將所述第一清液排入所述一級除氟反應單元，所述第一沉淀排入污泥處理單元；所述一級除氟反應單元用于對所述第一清液進行除氟處理，分離得到第二沉淀和第二清液；所述二級除氟反應單元用于對所述第二清液進行除氟處理，分離得到第三沉淀和第三清液；所述污泥處理單元用于對所述第一沉淀、所述第二沉淀以及所述第三沉淀進行壓濾處理。
8.根據權利要求7所述的硅太陽能廢水的處理系統，其特征在于，所述結晶流化床包括結晶流化床塔體、位于所述結晶流化床塔體底部的排出口、位于所述結晶流化床塔體上方的排液口、位于所述排液口下方的加液口、位于所述結晶流化床塔體另一側上方的晶種添加口以及位于所述晶種添加口下方的藥劑添加口，其中，所述排出口用于排出所述氟化鈣晶體，所述排液口用于排出所述結晶廢水溶液，所述加液口用于輸入所述第一混合廢水溶液，所述晶種添加口用于輸入晶種，所述藥劑添加口用于輸入藥劑。
9.根據權利要求6所述的硅太陽能廢水的處理系統，其特征在于，所述一級除氟反應單元包括一級除氟反應池和一級除氟沉淀池，其中，所述一級除氟反應池用于將所述第一清液加入氯化鈣、氫氧化鈣、聚丙烯酰胺、聚合氯化鋁以及硫酸進行反應，進一步去除氟離子，得到第二混合廢水溶液；所述一級除氟沉淀池用于將所述第二混合廢水溶液進行固液分離，得到第二沉淀和第二清液，并將所述第二沉淀排入污泥處理單元，將所述第二清液排入所述二級除氟反應單元。
10.根據權利要求6所述的硅太陽能廢水的處理系統，其特征在于，所述二級除氟反應單元包括二級除氟反應池、二級除氟沉淀池以及排放池，其中，所述二級除氟反應池用于將所述第二清液加入除氟劑、聚丙烯酰胺以及聚合氯化鋁進行除氟處理，得到第三混合廢水溶液，并將所述第三混合廢水溶液排入所述二級除氟沉淀池；所述二級除氟沉淀池用于將所述第三混合廢水溶液進行固液分離，得到第三沉淀和第三清液，并將所述第三沉淀排入污泥處理單元，將所述第三清液排入所述排放池；所述排放池用于存儲所述第三清液，并將除氟后的所述第三清液達標后進行出水排放。
發明內容
基于此，提供一種硅太陽能廢水的處理方法及系統，解決如何高效處理含氟廢水的問題。
一方面，提供一種硅太陽能廢水的處理方法，所述硅太陽能廢水的處理方法包括：將濃酸廢水和稀酸廢水進行混合，得到第一混合廢水溶液；將所述第一混合廢水溶液輸入結晶流化床中進行結晶反應，排出結晶廢水溶液，并得到氟化鈣晶體；將所述結晶廢水溶液中加入絮凝劑和混凝劑進行反應，分離得到第一清液；對所述第一清液進行除氟，分離得到第二清液；對所述第二清液進行除氟處理。
在其中一個實施例中，所述將所述第一混合廢水溶液輸入結晶流化床中進行結晶反應，包括：從所述結晶流化床的加液口將所述第一混合廢水溶液輸入所述結晶流化床的內部，從所述結晶流化床的藥劑添加口將氯化鈣和氫氧化鈣作為藥劑輸入所述結晶流化床的內部，從所述結晶流化床的晶種添加口將氟化鈣晶種作為晶種輸入所述結晶流化床的內部。
在其中一個實施例中，所述氟化鈣晶種的顆粒大小為150目到200目，所述氫氧化鈣的加入量為2400mg/L到4550mg/L，所述氯化鈣的加入量為880mg/L到1200mg/L。
在其中一個實施例中，所述絮凝劑為聚丙烯酰胺，所述混凝劑為聚合氯化鋁，所述聚丙烯酰胺的加入量為3mg/L，所述聚合氯化鋁的加入量為160mg/L。
在其中一個實施例中，所述對所述第一清液進行除氟，分離得到第二清液，包括：將所述第一清液中加入氯化鈣、氫氧化鈣、聚丙烯酰胺、聚合氯化鋁以及硫酸進行反應，得到第二混合廢水溶液；將所述第二混合廢水溶液進行固液分離，得到所述第二清液。
在其中一個實施例中，所述對所述第二清液進行除氟處理，包括：將所述第二清液中加入除氟劑、聚丙烯酰胺以及聚合氯化鋁進行反應，得到第三混合廢水溶液；將所述第三混合廢水溶液進行固液分離，得到所述第三清液。
另一方面，提供了一種硅太陽能廢水的處理系統，所述硅太陽能廢水的處理系統包括：濃酸廢水收集池、稀酸廢水收集池、調節池、結晶流化床、沉淀池、一級除氟反應單元、二級除氟反應單元以及污泥處理單元，其中，所述濃酸廢水收集池用于對濃酸廢水進行收集；所述稀酸廢水收集池用于對稀酸廢水進行收集；所述調節池用于對所述濃酸廢水和所述稀酸廢水進行混合，得到第一混合廢水溶液；所述結晶流化床用于對所述第一混合廢水溶液進行結晶反應，得到氟化鈣晶體和結晶廢水溶液；所述沉淀池用于將所述結晶廢水溶液中加入絮凝劑和混凝劑進行反應，分離得到第一清液和第一沉淀，并將所述第一清液排入所述一級除氟反應單元，所述第一沉淀排入污泥處理單元；所述一級除氟反應單元用于對所述第一清液進行除氟處理，分離得到第二沉淀和第二清液；所述二級除氟反應單元用于對所述第二清液進行除氟處理，分離得到第三沉淀和第三清液；所述污泥處理單元用于對所述第一沉淀、所述第二沉淀以及所述第三沉淀進行壓濾處理。
在其中一個實施例中，所述結晶流化床包括結晶流化床塔體、位于所述結晶流化床塔體底部的排出口、位于所述結晶流化床塔體上方的排液口、位于所述排液口下方的加液口、位于所述結晶流化床塔體另一側上方的晶種添加口以及位于所述晶種添加口下方的藥劑添加口，其中，所述排出口用于排出所述氟化鈣晶體，所述排液口用于排出所述結晶廢水溶液，所述加液口用于輸入所述第一混合廢水溶液，所述晶種添加口用于輸入晶種，所述藥劑添加口用于輸入藥劑。
在其中一個實施例中，所述晶種為氟化鈣晶種，所述一級除氟反應單元包括一級除氟反應池和一級除氟沉淀池，其中，所述一級除氟反應池用于將所述第一清液加入氯化鈣、氫氧化鈣、聚丙烯酰胺、聚合氯化鋁以及硫酸進行反應，進一步去除氟離子，得到第二混合廢水溶液；所述一級除氟沉淀池用于將所述第二混合廢水溶液進行固液分離，得到第二沉淀和第二清液，并將所述第二沉淀排入污泥處理單元，將所述第二清液排入所述二級除氟反應單元。
在其中一個實施例中，所述二級除氟反應單元包括二級除氟反應池、二級除氟沉淀池以及排放池，其中，所述二級除氟反應池用于將所述第二清液加入除氟劑、聚丙烯酰胺以及聚合氯化鋁進行除氟處理，得到第三混合廢水溶液，并將所述第三混合廢水溶液排入所述二級除氟沉淀池；所述二級除氟沉淀池用于將所述第三混合廢水溶液進行固液分離，得到第三沉淀和第三清液，并將所述第三沉淀排入污泥處理單元，將所述第三清液排入所述排放池；所述排放池用于存儲所述第三清液，并將除氟后的所述第三清液達標后進行出水排放。
本發明的特點和有益效果在于：上述的硅太陽能廢水的處理方法和系統中，通過將所述第一混合廢水溶液直接輸入結晶流化床中進行結晶反應，排出結晶廢水溶液，并得到氟化鈣晶體，簡化了含氟廢水的處理工藝，提高了處理效率，降低了處理成本。另一方面，經過結晶流化床反應得到氟化鈣晶體，進而實現了廢水中氟離子的充分回收利用。
（發明人：王占;朱哲;朱玉琪;高景輝;劉江波;仇飛）
