公布日：2023.12.29
申請日：2023.11.02
分類號：C02F11/13(2019.01)I;C02F11/12(2019.01)I
摘要
本發明提供一種連續式污泥水熱炭化深度脫水系統，沿污泥進料方向設有依次連通的進泥單元、預熱單元、水熱炭化單元、冷卻單元、污泥脫水單元，所述預熱單元沿污泥進料方向設有依次連通的預熱器、工作泥罐，所述冷卻單元沿污泥進料方向設有依次連通的閃蒸罐、冷卻器，所述污泥脫水單元沿污泥進料方向設有依次連通的污泥儲罐、脫水機，所述水熱炭化單元外接有蒸汽單元。本發明進一步提供一種連續式污泥水熱炭化深度脫水方法。本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，全程無藥劑添加，污泥水熱解過程真正連續化，可實現直接脫水到25-40％，污泥的有機物熱水解炭化后進入壓濾水，可以作為污水處理碳源使用。
權利要求書

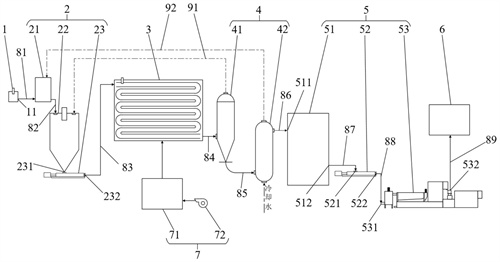

1.一種連續式污泥水熱炭化深度脫水系統，其特征在于，沿污泥進料方向設有依次連通的進泥單元(1)、預熱單元(2)、水熱炭化單元(3)、冷卻單元(4)、污泥脫水單元(5)，所述預熱單元(2)沿污泥進料方向設有依次連通的預熱器(21)、工作泥罐(22)，所述冷卻單元(4)沿污泥進料方向設有依次連通的閃蒸罐(41)、冷卻器(42)，所述污泥脫水單元(5)沿污泥進料方向設有依次連通的污泥儲罐(51)、脫水機(53)，所述水熱炭化單元(3)外接有蒸汽單元(7)。
2.根據權利要求1所述的連續式污泥水熱炭化深度脫水系統，其特征在于，包括以下條件中任一項或多項：A1)所述進泥單元(1)為第一污泥泵；A2)所述進泥單元(1)上設有第一出泥口(11)，所述預熱器(21)上設有第一進泥口(211)和第二出泥口(212)，所述第一出泥口(212)經第一管道(81)與第一進泥口(211)相連通；A3)所述預熱器(21)上還設有第一冷卻水進水口(213)和第一冷卻水出水口(214)；A4)所述工作泥罐(22)上設有第二進泥口(221)，所述第二進泥口(221)經第二管道(82)與所述預熱器(21)的第二出泥口(212)相連通；A5)所述工作泥罐(22)上設有蒸汽入口(222)；A6)所述工作泥罐(22)的底部設有第二污泥泵(23)，所述第二污泥泵(23)上設有第三進泥口(231)，所述第二污泥泵(23)經第三進泥口(231)與工作泥罐(22)相連通；A7)所述第二污泥泵(23)上設有第三出泥口(232)，所述水熱炭化單元(3)上設有第四進泥口(31)，所述第四進泥口(31)經第三管道(83)與第三出泥口(232)相連通；A8)所述水熱炭化單元(3)為水熱炭化主機，所述水熱炭化主機由多個依次連通的S形管道組成的管道群構成；A9)所述水熱炭化單元(3)上設有水蒸進氣口(32)，所述水蒸進氣口(32)與蒸汽單元(7)相連通；A10)所述蒸汽單元(7)沿蒸汽輸入方向設有依次連通的鼓風機(72)、蒸汽鍋爐(71)；A11)所述水熱炭化單元(3)上設有第四出泥口(33)，所述閃蒸罐(41)上設有第五進泥口(411)，所述第五進泥口(411)經第四管道(84)與第四出泥口(33)相連通；A12)所述閃蒸罐(41)上設有蒸汽出口(413)；A13)所述閃蒸罐(41)上設有第五出泥口(412)，所述冷卻器(42)上設有第六進泥口(421)和第六出泥口(422)，所述第六進泥口(421)經第五管道(85)與第五出泥口(412)相連通；A14)所述污泥儲罐(51)上設有第七進泥口(511)，所述第七進泥口(511)經第六管道(86)與第六出泥口(422)相連通；A15)所述污泥儲罐(51)與脫水機(53)之間設有第三污泥泵(52)，所述第三污泥泵(52)分別與污泥儲罐(51)、脫水機(53)相連通；A16)所述脫水機(53)外接有廢水處理單元(6)。
3.根據權利要求2所述的連續式污泥水熱炭化深度脫水系統，其特征在于，包括以下條件中任一項或多項：B1)在A3)中，所述冷卻器(42)上設有第二冷卻水進水口(423)和第二冷卻水出水口(424)，所述第二冷卻水出水口(424)經冷卻水管道(92)與預熱器(21)的第一冷卻水進水口(213)相連通；B2)在A9)中，所述水蒸進氣口(32)靠近所述水熱炭化單元(3)的第四進泥口(31)；B3)在A10)中，所述蒸汽鍋爐(71)與水蒸進氣口(32)相連通；B4)在A12)中，所述蒸汽出口(413)經蒸汽管道(91)與工作泥罐(22)的蒸汽入口(222)相連通；B5)在A15)中，所述第三污泥泵(52)上設有第八進泥口(521)和第八出泥口(522)，所述污泥儲罐(51)上設有第七出泥口(512)，所述脫水機(53)上設有第九進泥口(531)，所述第七出泥口(512)經第七管道(87)與第八進泥口(521)相連通，所述第九進泥口(531)經第八管道(86)與第八出泥口(522)相連通；B6)在A16)中，所述脫水機(53)上設有廢水出口(532)和第九出泥口，所述廢水出口(532)與廢水處理單元(6)相連通。
4.根據權利要求3所述的連續式污泥水熱炭化深度脫水系統，其特征在于，在B6)中，所述廢水出口(532)經第九管道(89)與廢水處理單元(6)相連通。
5.一種連續式污泥水熱炭化深度脫水方法，包括：將污泥依次進行預熱、水熱炭化、閃蒸、冷卻、脫水。
6.根據權利要求5所述的連續式污泥水熱炭化深度脫水方法，其特征在于，采用根據權利要求1-4任一所述連續式污泥水熱炭化深度脫水系統，包括以下步驟：1)將污泥由進泥單元輸入預熱器后進行第一次預熱后，再輸入工作泥罐進行第二次預熱；2)將預熱后的污泥輸入水熱炭化單元進行水熱炭化反應，獲得污泥炭漿；3)將污泥炭漿輸入閃蒸罐進行氣液分離，獲得液態污泥漿在冷卻器冷卻；4)將冷卻后液態污泥漿經污泥儲罐輸入脫水機進行脫水，以提供所需的處理后的污泥。
7.根據權利要求6所述的連續式污泥水熱炭化深度脫水方法，其特征在于，步驟1)中包括以下條件中任一項或多項：C1)所述第一次預熱的預熱溫度為44～46℃；C2)所述第一次預熱的預熱時間為2～5min；C3)所述污泥在預熱器中的預熱溫度≥40℃；C4)所述第二次預熱的預熱溫度為98～102℃；C5)所述第二次預熱的預熱時間為10～20min；C6)所述污泥在工作泥罐中的預熱溫度≥95℃。
8.根據權利要求6所述的連續式污泥水熱炭化深度脫水方法，其特征在于，步驟2)中包括以下條件中任一項或多項：D1)所述預熱后的污泥由第二污泥泵輸入水熱炭化單元；D2)所述污泥在水熱炭化單元中的總停留時間為1～1.5小時；D3)所述水熱炭化單元內的溫度為180～230℃；D4)所述水熱炭化單元內的壓力為2～2.5MPa。
9.根據權利要求6所述的連續式污泥水熱炭化深度脫水方法，其特征在于，步驟3)中包括以下條件中任一項或多項：E1)所述閃蒸罐的壓力為0.9～1.1MPa；E2)所述冷卻器采用水冷方式，冷卻水取自軟化后的自來水；E3)所述液態污泥漿在冷卻器中冷卻為50～60℃。
10.根據權利要求6所述的連續式污泥水熱炭化深度脫水方法，其特征在于，步驟4)中包括以下條件中任一項或多項：F1)所述冷卻后液態污泥漿由第三污泥泵經污泥儲罐輸入脫水機；F2)所述脫水機為高壓隔膜板框脫水機或高壓帶式連續污泥深度脫水一體機。
發明內容
鑒于以上所述現有技術的缺點，本發明的目的在于提供一種連續式污泥水熱炭化深度脫水系統及應用，可以對含水率80％左右的污泥進行在高溫高壓環境進行水熱炭化，處理后排放的污泥漿料通過高壓隔膜板框脫水機或高壓帶式連續污泥深度脫水一體機壓榨處理，最終污泥含水率降至25％-40％。
為實現上述目的及其他相關目的，本發明第一方面提供一種連續式污泥水熱炭化深度脫水系統，沿污泥進料方向設有依次連通的進泥單元、預熱單元、水熱炭化單元、冷卻單元、污泥脫水單元，所述預熱單元沿污泥進料方向設有依次連通的預熱器、工作泥罐，所述冷卻單元沿污泥進料方向設有依次連通的閃蒸罐、冷卻器，所述污泥脫水單元沿污泥進料方向設有依次連通的污泥儲罐、脫水機，所述水熱炭化單元外接有蒸汽單元。
優選地，所述進泥單元為第一污泥泵。
優選地，所述進泥單元上設有第一出泥口，所述預熱器上設有第一進泥口和第二出泥口，所述第一出泥口經第一管道與第一進泥口相連通。
優選地，所述預熱器上還設有第一冷卻水進水口和第一冷卻水出水口。
優選地，所述工作泥罐上設有第二進泥口，所述第二進泥口經第二管道與所述預熱器的第二出泥口相連通。
優選地，所述工作泥罐上設有蒸汽入口。
優選地，所述工作泥罐的底部設有第二污泥泵，所述第二污泥泵上設有第三進泥口，所述第二污泥泵經第三進泥口與工作泥罐相連通。
優選地，所述第二污泥泵上設有第三出泥口，所述水熱炭化單元上設有第四進泥口，所述第四進泥口經第三管道與第三出泥口相連通。
優選地，所述水熱炭化單元為水熱炭化主機，所述水熱炭化主機由多個依次連通的S形管道組成的管道群構成。
優選地，所述水熱炭化單元上設有水蒸進氣口，所述水蒸進氣口與蒸汽單元相連通。
更優選地，所述水蒸進氣口靠近所述水熱炭化單元的第四進泥口。
優選地，所述蒸汽單元沿蒸汽輸入方向設有依次連通的鼓風機、蒸汽鍋爐。
更優選地，所述蒸汽鍋爐與水蒸進氣口相連通。
優選地，所述水熱炭化單元上設有第四出泥口，所述閃蒸罐上設有第五進泥口，所述第五進泥口經第四管道與第四出泥口相連通。
優選地，所述閃蒸罐上設有蒸汽出口。
更優選地，所述蒸汽出口經蒸汽管道與工作泥罐的蒸汽入口相連通。
優選地，所述閃蒸罐上設有第五出泥口，所述冷卻器上設有第六進泥口和第六出泥口，所述第六進泥口經第五管道與第五出泥口相連通。
優選地，所述冷卻器上設有第二冷卻水進水口和第二冷卻水出水口，所述第二冷卻水出水口經冷卻水管道與預熱器的第一冷卻水進水口相連通。
優選地，所述污泥儲罐上設有第七進泥口，所述第七進泥口經第六管道與第六出泥口相連通。
優選地，所述污泥儲罐與脫水機之間設有第三污泥泵，所述第三污泥泵分別與污泥儲罐、脫水機相連通。
更優選地，所述第三污泥泵上設有第八進泥口和第八出泥口，所述污泥儲罐上設有第七出泥口，所述脫水機上設有第九進泥口，所述第七出泥口經第七管道與第八進泥口相連通，所述第九進泥口經第八管道與第八出泥口相連通。
優選地，所述脫水機外接有廢水處理單元。
更優選地，所述脫水機上設有廢水出口和第九出泥口，所述廢水出口與廢水處理單元相連通。
進一步優選地，所述廢水出口經第九管道與廢水處理單元相連通。
本發明第二方面提供一種連續式污泥水熱炭化深度脫水方法，包括：將污泥依次進行預熱、水熱炭化、閃蒸、冷卻、脫水。
較佳地，所述連續式污泥水熱炭化深度脫水方法，采用上述連續式污泥水熱炭化深度脫水系統，包括以下步驟：
1)將污泥由進泥單元輸入預熱器后進行第一次預熱后，再輸入工作泥罐進行第二次預熱；
2)將預熱后的污泥輸入水熱炭化單元進行水熱炭化反應，獲得污泥炭漿；
3)將污泥炭漿輸入閃蒸罐進行氣液分離，獲得液態污泥漿在冷卻器冷卻；
4)將冷卻后液態污泥漿經污泥儲罐輸入脫水機進行脫水，以提供所需的處理后的污泥。
優選地，步驟1)中，所述進泥單元為第一污泥泵。
優選地，步驟1)中，所述污泥為含水率≥80％的污泥。
優選地，步驟1)中，所述第一次預熱的預熱溫度為44～46℃，優選為45℃。
優選地，步驟1)中，所述第一次預熱的預熱時間為2～5min。
優選地，步驟1)中，所述污泥在預熱器中的預熱溫度≥40℃，優選為40～41℃，更優選為40℃。
優選地，步驟1)中，所述第二次預熱的預熱溫度為98～102℃，優選為100℃。
優選地，步驟1)中，所述第二次預熱的預熱時間為10～20min。
優選地，步驟1)中，所述污泥在工作泥罐中的預熱溫度≥95℃，優選為95～96℃，更優選為95℃。
優選地，步驟2)中，所述預熱后的污泥由第二污泥泵輸入水熱炭化單元。
優選地，步驟2)中，所述污泥在水熱炭化單元中的總停留時間為1～1.5小時，優選為1小時。
優選地，步驟2)中，所述污泥在水熱碳化單元中采用連續運行方式。
優選地，步驟2)中，所述水熱炭化單元內的溫度為180～230℃。
優選地，步驟2)中，所述水熱炭化單元內的壓力為2～2.5MPa。
優選地，步驟3)中，所述閃蒸罐的壓力為0.9～1.1MPa，優選為1MPa。
優選地，步驟3)中，所述冷卻器采用水冷方式，冷卻水取自軟化后的自來水。
更優選地，所述冷卻水冷卻污泥后的水溫為32～45℃。
優選地，步驟3)中，所述液態污泥漿在冷卻器中冷卻為50～60℃，優選為50℃。
優選地，步驟4)中，所述冷卻后液態污泥漿由第三污泥泵經污泥儲罐輸入脫水機。
優選地，步驟4)中，所述脫水機為高壓隔膜板框脫水機或高壓帶式連續污泥深度脫水一體機。
如上所述，本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，具有以下有益效果：
(1)本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，該技術采用管道群代替大量反應容器罐，安全性大幅度提高，節省了空間和投資。
(2)本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，該技術實現了污泥水熱解過程真正連續化，連續進料、連續出料，系統簡化/穩定性提升。
(3)本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，該技術實現了高溫水熱解，溫度可達180℃～230℃，污泥熱水解效果得到大幅度提升，污泥破壁更充分，束縛水變成自由水，機械脫水效果更好，可實現直接脫水到25％-40％，污泥減量化顯著；同時因其高溫厭氧處理，有效殺毒和滅菌，實現污泥的穩定化和無害化處理。
(4)本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，該技術在高溫下污泥中細菌/蟲卵被滅活，抗生素/農藥殘留被分解，在實現污泥穩定化和無害化的同時，為資源化利用創造了條件。
(5)本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，該技術污泥實現部分炭化，半干污泥干基熱值超過原生濕泥干基熱值，為后續焚燒處理或燃料化提供條件。
(6)本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，該技術中污泥的有機物熱水解炭化后進入壓濾水，可以作為污水處理碳源使用。
(7)本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，該技術污泥經過高溫?zé)崴夂�，少量焦糊味，無惡臭產生，處理方便。
(8)本發明提供的一種連續式污泥水熱炭化深度脫水系統及應用，該技術全程無藥劑添加，設備裝機功率低，整體運行費用低。
（發明人：楊文文;李郭軍;阮燕霞;唐秀華;魏宏斌）
