公布日：2023.12.08
申請日：2023.09.27
分類號：C02F1/20(2023.01)I;C02F1/58(2023.01)I;C02F101/16(2006.01)N
摘要
本發明公開了一種高氨氮工業廢水處理裝置，包括進水管Ⅰ、調節池、風機Ⅰ、豎向攪拌筒、電機Ⅰ、主軸、螺旋葉片、固定套筒、攪拌架、連接管Ⅰ、進水管Ⅱ、吹脫筒體、緩流筒、固定架、溢流塔、內齒圈Ⅰ、支撐架、擾流套筒、水泵Ⅰ、沉淀池、風機Ⅱ、儲氣罐、水泵Ⅱ、連桿Ⅳ、連桿Ⅴ、連接管Ⅱ、水泵Ⅲ、電機Ⅱ、連接軸、電動伸縮桿Ⅲ、連接管Ⅳ，調節池一端固定連通進水管Ⅰ，調節池另一端固定連通水泵Ⅱ一端，水泵Ⅱ另一端固定連通豎向攪拌筒底部。本發明通過多級吹脫機構，實現氨氮廢水的吹脫工作，并且設有可多方位變換的攪拌機構，對廢水進行多方位，多層次的不同攪拌，能夠大大提高吹脫效率。
權利要求書

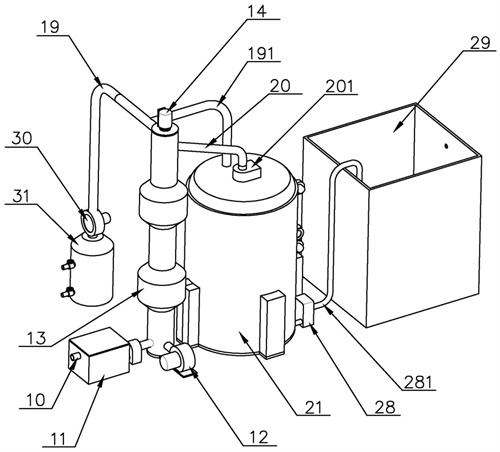

1.一種高氨氮工業廢水處理裝置，包括進水管Ⅰ、調節池、風機Ⅰ、豎向攪拌筒、電機Ⅰ、主軸、螺旋葉片、固定套筒、攪拌架、連接管Ⅰ、進水管Ⅱ、吹脫筒體、緩流筒、固定架、溢流塔、內齒圈Ⅰ、支撐架、擾流套筒、水泵Ⅰ、沉淀池、風機Ⅱ、儲氣罐、水泵Ⅱ、連桿Ⅳ、連桿Ⅴ、連接管Ⅱ、水泵Ⅲ、電機Ⅱ、連接軸、電動伸縮桿Ⅲ、連接管Ⅳ，其特征在于所述調節池一端固定連通進水管Ⅰ，調節池另一端固定連通水泵Ⅱ一端，水泵Ⅱ另一端固定連通豎向攪拌筒底部，豎向攪拌筒底部一側通過管道固定連通風機Ⅰ輸出端，豎向攪拌筒一側固定安裝有電機Ⅰ，電機Ⅰ輸出端固定連接有主軸，主軸上設有若干組螺旋葉片，底部螺旋葉片一側主軸上固定安裝有攪拌架，攪拌架上固定安裝有連桿Ⅳ，連桿Ⅳ上活動安裝有兩組連桿Ⅴ，頂部螺旋葉片一側固定安裝有固定套筒，頂部豎向攪拌筒上一側通過連接管Ⅰ固定連通風機Ⅱ輸入端，風機Ⅱ輸出端固定連通儲氣罐，另一側固定連通有進水管Ⅱ，進水管Ⅱ另一端固定連通水泵Ⅲ，水泵Ⅲ安裝在吹脫筒體上方，吹脫筒體頂部固定安裝有緩流筒，緩流筒上方通過連接管Ⅱ固定連通連接管Ⅰ，緩流筒下方設有固定架，固定架中心位置活動安裝有連接軸，固定架一側固定安裝有電機Ⅱ，電機Ⅱ輸出端所設鏈輪與連接軸上所設鏈輪通過鏈條嚙合連接，連接軸兩端分別連接緩流筒與溢流塔，溢流塔設于固定架下方，溢流塔下方設有內齒圈Ⅰ，內齒圈Ⅰ活動安裝在吹脫筒體內部，內齒圈Ⅰ四通固定連接有電動伸縮桿Ⅲ一端，電動伸縮桿Ⅲ固定安裝在吹脫筒體底部，內齒圈Ⅰ上嚙合活動安裝有支撐架，支撐架上活動安裝有擾流套筒，吹脫筒體底部一側固定連通有水泵Ⅰ輸入端，水泵Ⅰ輸出端通過連接管Ⅳ固定連通沉淀池；所述固定套筒上活動安裝有連桿Ⅱ一端，連桿Ⅱ另一端活動安裝有連桿Ⅰ，連桿Ⅰ另一端活動安裝在活動套筒上，活動套筒與固定套筒之間固定安裝有電動伸縮桿Ⅰ，連桿Ⅱ上活動安裝有連桿Ⅲ，連桿Ⅲ一端所設外齒圈通過齒輪與連桿Ⅰ一端所設外齒圈嚙合安裝；所述緩流筒內部設有旋轉接頭Ⅰ、環形水管、環形氣管、噴頭、風機Ⅲ，旋轉接頭Ⅰ一端固定連通水泵Ⅲ輸出端，另一端固定連通環形水管，環形水管上設有若干霧化頭，旋轉接頭Ⅰ底部與連接軸固定安裝，緩流筒底板上固定安裝有若干噴頭，噴頭固定連通在環形氣管上，環形氣管一側通過管道連通風機Ⅲ；所述溢流塔凹槽底部開設有若干透氣孔，透氣孔內嚙合安裝有堵頭，堵頭固定安裝在升降架上，升降架活動安裝在溢流塔內部，升降架中心位置固定安裝有電動伸縮桿Ⅱ，溢流塔與吹脫筒體固定位置開設有若干溢流孔，溢流塔一側通過管道固定連通風機Ⅳ，溢流塔上方凹槽內嚙合活動安裝有旋轉架，旋轉架一端固定連接在連接軸上，連接軸活動安裝在溢流塔中心位置，旋轉架內活動安裝有轉軸，轉軸一端設有若干攪拌葉片Ⅰ，另一端固定連接有傳動齒輪Ⅰ，相鄰兩組傳動齒輪Ⅰ嚙合安裝，最外側傳動齒輪Ⅰ與內齒圈Ⅱ嚙合安裝，內齒圈Ⅱ固定安裝在吹脫筒體內側壁上；所述支撐架兩端活動安裝有傳動齒輪Ⅱ，傳動齒輪Ⅱ與內齒圈Ⅰ嚙合活動安裝，其中一組傳動齒輪Ⅱ固定連接電機Ⅲ輸出端，支撐架上活動安裝有活動底座，活動底座一側嚙合活動連接有螺桿，螺桿一端固定連接電機Ⅳ輸出端，另一端活動安裝在支撐架上，活動底座上設有連接板，連接板上設有旋轉接頭Ⅱ；所述擾流套筒包括圓筒體、上端蓋、內齒圈Ⅲ、電動伸縮桿Ⅳ、活動套筒Ⅱ、連桿Ⅵ、攪拌桿、U形氣管、連接管Ⅲ、攪拌葉片Ⅱ、導流罩、緩沖葉片、中心齒輪、風機Ⅴ、行星齒輪、行星支架、電機Ⅵ，圓筒體外側設有活動套筒Ⅱ，活動套筒Ⅱ一側固定安裝有電動伸縮桿Ⅳ一端，電動伸縮桿Ⅳ另一端固定安裝在活動套筒Ⅱ側壁上，活動套筒Ⅱ上活動連接有連桿Ⅵ一端，連桿Ⅵ另一端活動安裝在攪拌桿上，攪拌桿一端活動你咋黃在圓筒體上，圓筒體上方設有上端蓋，上端蓋上活動安裝有U形氣管，U形氣管一端通過連接管Ⅲ連通旋轉接頭Ⅱ，連接管Ⅲ靠近旋轉接頭Ⅱ一側所設鏈輪通過鏈條與電機Ⅵ輸出端所設鏈輪嚙合連接，電機Ⅵ固定安裝在活動底座上，旋轉接頭Ⅱ另一端通過伸縮軟管連通風機Ⅴ，U形氣管上設有若干攪拌葉片Ⅱ，U形氣管出氣口外側活動安裝有兩組緩沖葉片，緩沖葉片外側套設有導流罩，連接管Ⅲ一側所設中心齒輪與行星齒輪嚙合活動安裝，行星齒輪活動安裝在行星支架上，行星支架活動安裝在連接管Ⅲ上，行星齒輪另一側與內齒圈Ⅲ嚙合活動安裝，內齒圈Ⅲ固定安裝在圓筒體內部；所述攪拌桿一側設有擾流葉片，另一側設有若干弧形葉片，擾流葉片能夠在攪拌桿收回時配合U形氣管對圓筒體內部廢水進行擾流，弧形葉片在外側對廢水進行上下的引導，加快水體流動；擾流底座內安裝有若干組錐形套筒，錐形套筒內部活動安裝有抽吸葉片，抽吸葉片一端固定連接傳動齒輪Ⅳ，傳動齒輪Ⅳ一側與傳動齒輪Ⅲ嚙合連接，傳動齒輪Ⅲ中心軸上固定安裝有蝸輪，蝸輪一側嚙合安裝有蝸桿，蝸桿一端固定連接電機Ⅴ輸出端，擾流底座底部設有限位板Ⅰ與限位板Ⅱ。
發明內容
本發明的目的是克服現有技術中不足，提供一種高氨氮工業廢水處理裝置，通過多級吹脫機構，實現氨氮廢水的吹脫工作，并且設有可多方位變換的攪拌機構，對廢水進行多方位，多層次的不同攪拌，能夠大大提高吹脫效率。
為了實現上述目的，本發明采用的技術方案是：
一種高氨氮工業廢水處理裝置，包括進水管Ⅰ、調節池、風機Ⅰ、豎向攪拌筒、電機Ⅰ、主軸、螺旋葉片、固定套筒、攪拌架、連接管Ⅰ、進水管Ⅱ、吹脫筒體、緩流筒、固定架、溢流塔、內齒圈Ⅰ、支撐架、擾流套筒、水泵Ⅰ、沉淀池、風機Ⅱ、儲氣罐、水泵Ⅱ、連桿Ⅳ、連桿Ⅴ、連接管Ⅱ、水泵Ⅲ、電機Ⅱ、連接軸、電動伸縮桿Ⅲ、連接管Ⅳ，所述調節池一端固定連通進水管Ⅰ，調節池另一端固定連通水泵Ⅱ一端，水泵Ⅱ另一端固定連通豎向攪拌筒底部，豎向攪拌筒底部一側通過管道固定連通風機Ⅰ輸出端，豎向攪拌筒一側固定安裝有電機Ⅰ，電機Ⅰ輸出端固定連接有主軸，主軸上設有若干組螺旋葉片，底部螺旋葉片一側主軸上固定安裝有攪拌架，攪拌架上固定安裝有連桿Ⅳ，連桿Ⅳ上活動安裝有兩組連桿Ⅴ，頂部螺旋葉片一側固定安裝有固定套筒，頂部豎向攪拌筒上一側通過連接管Ⅰ固定連通風機Ⅱ輸入端，風機Ⅱ輸出端固定連通儲氣罐，另一側固定連通有進水管Ⅱ，進水管Ⅱ另一端固定連通水泵Ⅲ，水泵Ⅲ安裝在吹脫筒體上方，吹脫筒體頂部固定安裝有緩流筒，緩流筒上方通過連接管Ⅱ固定連通連接管Ⅰ，緩流筒下方設有固定架，固定架中心位置活動安裝有連接軸，固定架一側固定安裝有電機Ⅱ，電機Ⅱ輸出端所設鏈輪與連接軸上所設鏈輪通過鏈條嚙合連接，連接軸兩端分別連接緩流筒與溢流塔，溢流塔設于固定架下方，溢流塔下方設有內齒圈Ⅰ，內齒圈Ⅰ活動安裝在吹脫筒體內部，內齒圈Ⅰ四通固定連接有電動伸縮桿Ⅲ一端，電動伸縮桿Ⅲ固定安裝在吹脫筒體底部，內齒圈Ⅰ上嚙合活動安裝有支撐架，支撐架上活動安裝有擾流套筒，吹脫筒體底部一側固定連通有水泵Ⅰ輸入端，水泵Ⅰ輸出端通過連接管Ⅳ固定連通沉淀池。
所述固定套筒上活動安裝有連桿Ⅱ一端，連桿Ⅱ另一端活動安裝有連桿Ⅰ，連桿Ⅰ另一端活動安裝在活動套筒上，活動套筒與固定套筒之間固定安裝有電動伸縮桿Ⅰ，連桿Ⅱ上活動安裝有連桿Ⅲ，連桿Ⅲ一端所設外齒圈通過齒輪與連桿Ⅰ一端所設外齒圈嚙合安裝。
所述緩流筒內部設有旋轉接頭Ⅰ、環形水管、環形氣管、噴頭、風機Ⅲ，旋轉接頭Ⅰ一端固定連通水泵Ⅲ輸出端，另一端固定連通環形水管，環形水管上設有若干霧化頭，旋轉接頭Ⅰ底部與連接軸固定安裝，緩流筒底板上固定安裝有若干噴頭，噴頭固定連通在環形氣管上，環形氣管一側通過管道連通風機Ⅲ。
所述溢流塔凹槽底部開設有若干透氣孔，透氣孔內嚙合安裝有堵頭，堵頭固定安裝在升降架上，升降架活動安裝在溢流塔內部，升降架中心位置固定安裝有電動伸縮桿Ⅱ，溢流塔與吹脫筒體固定位置開設有若干溢流孔，溢流塔一側通過管道固定連通風機Ⅳ，溢流塔上方凹槽內嚙合活動安裝有旋轉架，旋轉架一端固定連接在連接軸上，連接軸活動安裝在溢流塔中心位置，旋轉架內活動安裝有轉軸，轉軸一端設有若干攪拌葉片Ⅰ，另一端固定連接有傳動齒輪Ⅰ，相鄰兩組傳動齒輪Ⅰ嚙合安裝，最外側傳動齒輪Ⅰ與內齒圈Ⅱ嚙合安裝，內齒圈Ⅱ固定安裝在吹脫筒體內側壁上。
所述支撐架兩端活動安裝有傳動齒輪Ⅱ，傳動齒輪Ⅱ與內齒圈Ⅰ嚙合活動安裝，其中一組傳動齒輪Ⅱ固定連接電機Ⅲ輸出端，支撐架上活動安裝有活動底座，活動底座一側嚙合活動連接有螺桿，螺桿一端固定連接電機Ⅳ輸出端，另一端活動安裝在支撐架上，活動底座上設有連接板，連接板上設有旋轉接頭Ⅱ。
所述擾流套筒包括圓筒體、上端蓋、內齒圈Ⅲ、電動伸縮桿Ⅳ、活動套筒Ⅱ、連桿Ⅵ、攪拌桿、U形氣管、連接管Ⅲ、攪拌葉片Ⅱ、導流罩、緩沖葉片、中心齒輪、風機Ⅴ、行星齒輪、行星支架、電機Ⅵ，圓筒體外側設有活動套筒Ⅱ，活動套筒Ⅱ一側固定安裝有電動伸縮桿Ⅳ一端，電動伸縮桿Ⅳ另一端固定安裝在活動套筒Ⅱ側壁上，活動套筒Ⅱ上活動連接有連桿Ⅵ一端，連桿Ⅵ另一端活動安裝在攪拌桿上，攪拌桿一端活動連接在圓筒體上，圓筒體上方設有上端蓋，上端蓋上活動安裝有U形氣管，U形氣管一端通過連接管Ⅲ連通旋轉接頭Ⅱ，連接管Ⅲ靠近旋轉接頭Ⅱ一側所設鏈輪通過鏈條與電機Ⅵ輸出端所設鏈輪嚙合連接，電機Ⅵ固定安裝在活動底座上，旋轉接頭Ⅱ另一端通過伸縮軟管連通風機Ⅴ，U形氣管上設有若干攪拌葉片Ⅱ，U形氣管出氣口外側活動安裝有兩組緩沖葉片，緩沖葉片外側套設有導流罩，連接管Ⅲ一側所設中心齒輪與行星齒輪嚙合活動安裝，行星齒輪活動安裝在行星支架上，行星支架活動安裝在連接管Ⅲ上，行星齒輪另一側與內齒圈Ⅲ嚙合活動安裝，內齒圈Ⅲ固定安裝在圓筒體內部。
所述攪拌桿一側設有擾流葉片，另一側設有若干弧形葉片，擾流葉片能夠在攪拌桿收回時配合U形氣管對圓筒體內部廢水進行擾流，弧形葉片可在外側對廢水進行上下的引導，加快水體流動。
所述擾流底座內安裝有若干組錐形套筒，錐形套筒內部活動安裝有抽吸葉片，抽吸葉片一端固定連接傳動齒輪Ⅳ，傳動齒輪Ⅳ一側與傳動齒輪Ⅲ嚙合連接，傳動齒輪Ⅲ中心軸上固定安裝有蝸輪，蝸輪一側嚙合安裝有蝸桿，蝸桿一端固定連接電機Ⅴ輸出端，擾流底座底部設有限位板Ⅰ與限位板Ⅱ，能夠?qū)鲃?dòng)齒輪Ⅳ起到限位保護的作用。
本發明與現有技術相比較有益效果表現在：
1)通過設置多級不同形式的吹脫處理，對廢水進行深度曝氣、霧化吹脫、淺層吹脫、攪拌吹脫等操作，能夠有效降低工業廢水中的氨氮濃度，便于后續處理；
2)電動伸縮桿Ⅰ帶動活動套筒沿主軸往復移動，在移動過程中連桿Ⅰ與連桿Ⅱ會撐開或收縮，在連桿Ⅰ的轉動過程中，會由于齒輪的嚙合傳動，帶動連桿Ⅲ在連桿Ⅱ上轉出或收回，以此來增加攪拌面積，提高攪拌效率，能夠?qū)⑸仙臍馀莩浞执蛏�，使之與廢水能夠充分接觸進行氣相交換，提高吹脫效率；
3)水泵Ⅲ將一次深度吹脫后的廢水泵入環形水管中，并通過若干霧化頭霧化噴出，環形水管同時會在連接軸與旋轉接頭Ⅰ的配合下進行旋轉，為噴出的霧化廢水產生離心力，使之能夠均勻噴灑在緩流筒內側壁上，在噴灑過程中，配合底板上若干噴頭，大量氣體在噴頭處噴出，與霧化廢水充分接觸，從而完成霧化吹脫處理，弧形側面的緩流筒能夠較好的引導廢水留下，同時能夠引導氣體在緩流筒內部進行旋流，進一步延長霧化廢水與空氣的接觸時間，提高吹脫效率；
4)經過二次霧化吹脫處理后的廢水，會在緩流筒底部流至溢流塔形成若干淺水層，廢水首先填滿上層凹槽后向下溢流，直至在溢流孔流入吹脫筒體底部，在溢流過程中，電機Ⅱ帶動連接軸轉動，連接軸帶動旋轉架同步轉動，在旋轉架轉動過程中，由于傳動齒輪Ⅰ與內齒圈Ⅱ的嚙合，傳動齒輪Ⅰ會帶動轉軸轉動，從而帶動攪拌葉片Ⅰ在凹槽內對廢水進行攪拌，在攪拌過程中，啟動風機Ⅳ，電動伸縮桿Ⅱ帶動升降架收縮，此時堵頭脫離透氣孔，氣體會在透氣孔處吹出，對廢水再次進行第三次淺層吹脫處理，廢水在溢流塔上形成淺水層后進行反吹，并配合攪拌能夠使廢水產生飛濺，進一步增加與氣體的接觸面積，同時逐級溢流吹脫能夠?qū)U水吹脫更徹底，大大降低廢水中的氨氮濃度；
5)電機Ⅲ帶動傳動齒輪Ⅱ轉動，通過齒輪嚙合可使支撐架在內齒圈Ⅰ轉動，轉動的同時通過電機Ⅳ帶動螺桿轉動可帶動活動底座沿支撐架往復移動，以此帶動擾流套筒進行多方位的位置調整，使擾流套筒能夠在吹脫筒體內部進行充分位移攪拌，進一步提升吹脫效率；
6)風機Ⅴ將大量空氣沿伸縮軟管泵入連接管Ⅲ內并進入U形氣管噴出，氣體噴出時吹動緩沖葉片，能夠減緩氣體的沖擊力，并且相互交錯的緩沖葉片能夠?qū)⒋党龅臍馀葸M(jìn)行分割，在反吹的同時，電機Ⅵ帶動連接管Ⅲ轉動，連接管Ⅲ上中心齒輪與行星齒輪嚙合傳動，最終與內齒圈Ⅲ嚙合帶動圓筒體進行同步反轉，在連接管Ⅲ與圓筒體反轉過程中，電動伸縮桿Ⅳ帶動活動套筒Ⅱ在圓筒體外側移動，通過連桿Ⅵ帶動攪拌桿開合，當攪拌桿抬起時，此時廢水能夠在圓筒體側壁上進入，攪拌桿通過擾流葉片與若干弧形葉片增大攪拌面積，對水體進行充分深層次攪拌，配合U形氣管實現氨氮的吹脫，當攪拌桿收回至圓筒體側壁時，廢水無法在側壁進入，只能通過上下兩側預留孔進出，此時U形氣管與圓筒體同軸反轉，擾流葉片與攪拌葉片Ⅱ在圓筒體內部對廢水進行小范圍的充分?jǐn)嚢璐得�，�?shí)現第四次大范圍攪拌吹脫，同時能夠調節圓筒體上攪拌桿的開合，控制氣體與工業廢水的接觸面積，保障吹脫效果；
7)電機Ⅴ帶動蝸桿嚙合蝸輪傳動，蝸輪帶動傳動齒輪Ⅲ轉動，傳動齒輪Ⅲ與傳動齒輪Ⅳ嚙合傳動，傳動齒輪Ⅳ會帶動抽吸葉片在錐形套筒內高速轉動，利用抽吸葉片對水的動能，使擾流套筒底部廢水能夠順利進入，配合圓筒體側面若干攪拌桿的開合，控制電機Ⅴ的正反轉，能夠空抽吸葉片將圓筒體內廢水在底部排出或吹脫筒體底部廢水在錐形套筒進入圓筒體內，增強水體的流動效果，提高氨氮廢水的吹脫效率。
（發明人：王翔;王飛;師震崗;顏雪蘋;王厚敏）
