公布日：2023.12.08
申請日：2023.10.10
分類號：C02F1/28(2023.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種廢水回收處理裝置，包括：吸附機構和攪拌機構；所述吸附機構包括底座，所述底座的頂部固定連接有罐體，所述罐體的內部嵌裝有活性炭濾網；所述攪拌機構包括固定連接在底座上的支架，所述支架的內部轉動連接有筒體，所述支架的一側通過板體固定連接有支撐板，所述支撐板的一側固定安裝有電機，所述電機的輸出軸固定連接有主軸；本廢水回收處理裝置通過吸附機構和攪拌機構的設置，使含汞廢水在受到活性炭濾網處理前能夠先進入到筒體中，并且電機啟動后能夠通過主軸帶動轉葉順時針轉動，而筒體能夠同時進行逆時針轉動；通過以上設置，使吸附處理前的廢水中汞的分布能夠更加均勻，從而提升了活性炭濾網的吸附效果。
權利要求書

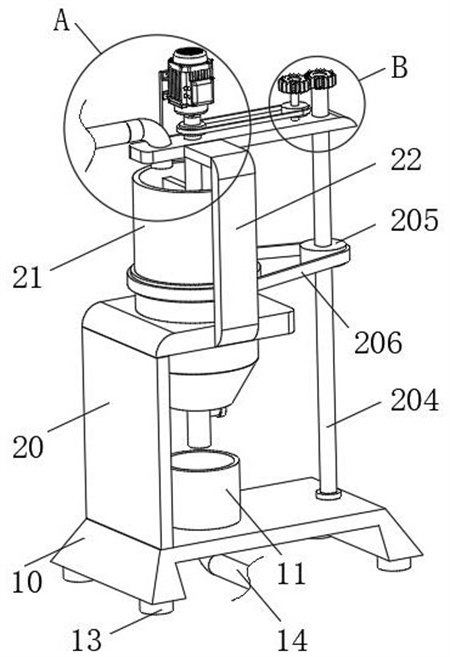

1.一種廢水回收處理裝置，其特征在于，包括：吸附機構（1）和攪拌機構（2）；所述吸附機構（1）包括底座（10），所述底座（10）的頂部固定連接有罐體（11），所述罐體（11）的內部嵌裝有活性炭濾網（12）；所述攪拌機構（2）包括固定連接在底座（10）上的支架（20），所述支架（20）的內部轉動連接有筒體（21），所述支架（20）的一側通過板體（22）固定連接有支撐板（23），所述支撐板（23）的一側固定安裝有電機（24），所述電機（24）的輸出軸固定連接有主軸（25），所述主軸（25）插入至筒體（21）的內部且固定連接有轉葉（26），所述主軸（25）上固定套裝有主動輪（27），所述主動輪（27）的外側通過第一皮帶（28）轉動連接有從動輪（29），所述從動輪（29）的內部固定嵌裝有桿體（201），所述桿體（201）轉動連接在支撐板（23）的內部，所述桿體（201）的一端固定連接有第一齒輪（202），所述第一齒輪（202）的外側嚙合連接有第二齒輪（203），所述第二齒輪（203）的一側固定連接有轉軸（204），所述轉軸（204）轉動連接在支撐板（23）的內部，所述轉軸（204）上固定套裝有轉輪（205），所述轉輪（205）的外側通過第二皮帶（206）與筒體（21）轉動連接。
2.根據權利要求1所述的一種廢水回收處理裝置，其特征在于：所述支撐板（23）的內部固定嵌裝有進水管（207）。
3.根據權利要求1所述的一種廢水回收處理裝置，其特征在于：所述筒體（21）的底部固定連接有排水管（208），所述排水管（208）的頂端與筒體（21）連通，所述排水管（208）上固定安轉有閥門（209）。
4.根據權利要求1所述的一種廢水回收處理裝置，其特征在于：所述底座（10）的頂部通過軸承與轉軸（204）轉動連接。
5.根據權利要求1所述的一種廢水回收處理裝置，其特征在于：所述罐體（11）的底部固定連接有出水管（14），所述出水管（14）的一端與罐體（11）連通。
6.根據權利要求4所述的一種廢水回收處理裝置，其特征在于：所述底座（10）的底部均勻固定連接有支腿（13）。
7.一種廢水回收處理方法，其特征在于，包括以下步驟：步驟一、將含汞廢水通過進水管（207）輸入至筒體（21）中，再通過啟動電機（24）的方式帶動主軸（25）轉動，使主軸（25）帶動轉葉（26）對筒體（21）中廢水進行順時針攪拌；步驟二、主軸（25）轉動的同時會通過主動輪（27）和第一皮帶（28）使從動輪（29）轉動，從動輪（29）通過桿體（201）帶動第一齒輪（202）轉動，使第二齒輪（203）在第一齒輪（202）作用下帶動轉軸（204）逆時針轉動，轉軸（204）通過轉輪（205）以及第二皮帶（206）使筒體（21）在支架（20）內部進行逆時針轉動，從而使筒體（21）與轉葉（26）的轉動方向相反，使廢水受到更加充分地攪拌處理；步驟三、打開閥門（209），使筒體（21）中被攪拌后的廢水通過排水管（208）進入至罐體（11）中，進入罐體（11）中的廢水與活性炭濾網（12）充分接觸，使廢水中的汞被吸附在活性炭濾網（12）上，被吸附后的廢水在外部水泵作用下通過出水管（14）輸送至指定設備進行下一道工序。
8.根據權利要求7所述的一種廢水回收處理方法，其特征在于：在步驟二中，為了便于筒體（21）平穩地轉動，筒體（21）的外壁開設有用于容納第二皮帶（206）的環形凹槽。
發明內容
本發明的目的在于提供一種廢水回收處理裝置及其處理方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種廢水回收處理裝置，包括：吸附機構和攪拌機構；所述吸附機構包括底座，所述底座的頂部固定連接有罐體，所述罐體的內部嵌裝有活性炭濾網；所述攪拌機構包括固定連接在底座上的支架，所述支架的內部轉動連接有筒體，所述支架的一側通過板體固定連接有支撐板，所述支撐板的一側固定安裝有電機，所述電機的輸出軸固定連接有主軸，所述主軸插入至筒體的內部且固定連接有轉葉，所述主軸上固定套裝有主動輪，所述主動輪的外側通過第一皮帶轉動連接有從動輪，所述從動輪的內部固定嵌裝有桿體，所述桿體轉動連接在支撐板的內部，所述桿體的一端固定連接有第一齒輪，所述第一齒輪的外側嚙合連接有第二齒輪，所述第二齒輪的一側固定連接有轉軸，所述轉軸轉動連接在支撐板的內部，所述轉軸上固定套裝有轉輪，所述轉輪的外側通過第二皮帶與筒體轉動連接。
通過采用上述技術方案，工業廢水進入到罐體中后，其內部的汞能夠被活性炭濾網所吸附；另外，廢水在進行吸附處理前能夠先進入到筒體中，并且電機啟動后能夠通過主軸帶動轉葉對筒體內部的廢水進行順時針攪拌，而主軸轉動的同時能夠通過主動輪和第一皮帶使從動輪轉動，從而使從動輪能夠通過桿體帶動第一齒輪轉動，進而使第二齒輪能夠在第一齒輪作用下帶動轉軸進行逆時針轉動，使筒體能夠在轉輪和第二皮帶作用下進行逆時針轉動，從而使順時針轉動的轉葉以及逆時針轉動的筒體能夠?qū)Υ教幚淼暮瘡U水進行均勻的攪拌。
優選的，所述支撐板的內部固定嵌裝有進水管。
通過采用上述技術方案，能夠便于將含汞工業廢水輸送至筒體內部。
優選的，所述筒體的底部固定連接有排水管，所述排水管的頂端與筒體連通，所述排水管上固定安轉有閥門。
通過采用上述技術方案，能夠通過打開閥門的方式使筒體中的被攪拌后的廢水通過排水管排入至罐體中。
優選的，所述底座的頂部通過軸承與轉軸轉動連接。
通過采用上述技術方案，能夠減輕轉軸的轉動負荷。
優選的，所述罐體的底部固定連接有出水管，所述出水管的一端與罐體連通。
通過采用上述技術方案，能夠便于罐體將經過吸附處理后的廢水輸送至指定設備中進行下一道工序。
優選的，所述底座的底部均勻固定連接有支腿。
通過采用上述技術方案，能夠使底座被放置時更加平穩。
另外，本發明還提供了一種廢水回收處理方法，包括以下步驟：步驟一、將含汞廢水通過進水管輸入至筒體中，再通過啟動電機的方式帶動主軸轉動，使主軸帶動轉葉對筒體中廢水進行順時針攪拌；步驟二、主軸轉動的同時會通過主動輪和第一皮帶使從動輪轉動，從動輪通過桿體帶動第一齒輪轉動，使第二齒輪在第一齒輪作用下帶動轉軸逆時針轉動，轉軸通過轉輪以及第二皮帶使筒體在支架內部進行逆時針轉動，從而使筒體與轉葉的轉動方向相反，使廢水受到更加充分地攪拌處理；步驟三、打開閥門，使筒體中被攪拌后的廢水通過排水管進入至罐體中，進入罐體中的廢水與活性炭濾網充分接觸，使廢水中的汞被吸附在活性炭濾網上，被吸附后的廢水在外部水泵作用下通過出水管輸送至指定設備進行下一道工序。
優選的，在步驟二中，為了便于筒體平穩地轉動，筒體的外壁開設有用于容納第二皮帶的環形凹槽。
綜上所述，本申請包括以下至少一種有益技術效果：本廢水回收處理裝置通過吸附機構和攪拌機構的設置，使含汞廢水在受到活性炭濾網處理前能夠先進入到筒體中，并且電機啟動后能夠通過主軸帶動轉葉順時針轉動，而筒體能夠同時進行逆時針轉動；通過以上設置，使吸附處理前的廢水中汞的分布能夠更加均勻，從而提升了活性炭濾網的吸附效果。
（發明人：劉海松;陳巖;楊克勤;沈善誼;周歐亞）
