公布日：2023.12.29
申請日：2023.11.16
分類號：B01D50/60(2022.01)I;B01D29/03(2006.01)I;B01D46/681(2022.01)I
摘要
本發明公開了一種用于冶金的廢氣處理裝置，包括底腔，所述底腔的內壁靠近頂部位置螺栓連接有噴淋機構，用于對進入的廢氣進行噴淋過濾處理，所述底腔的內底部固定連接有排污組件，用于對過濾后的污泥和污水進行快速的排出。本發明通過設置有組合式排氣腔體，使得工作人員在對整個廢氣處理裝置在進行安裝和后期維護時的便捷，提高工作人員的工作效率，同時在整個腔體的內部設置有噴淋組件，使得進入廢氣中的大顆粒物進行快速的過濾，并且配合底部的過濾組件，使得污水進行過濾循環使用，并且在內部腔體的頂部位置進一步的設置有過濾清理組件和通風機構，使得內部的廢氣能夠快速的排出，提高對廢氣的處理效率。
權利要求書

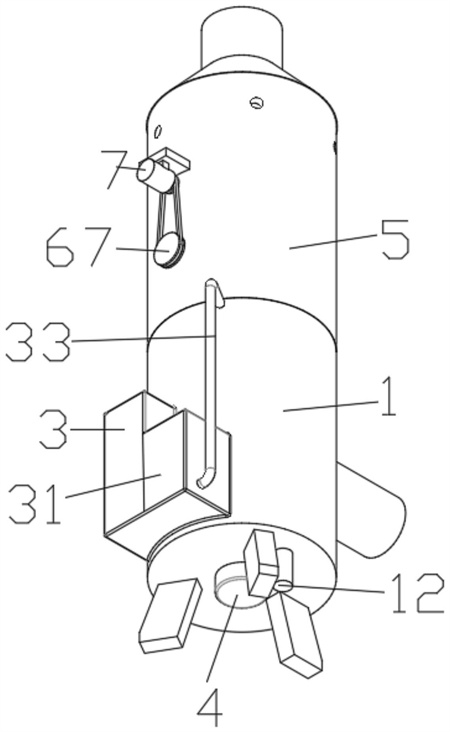

1.一種用于冶金的廢氣處理裝置，包括底腔(1)，其特征在于：所述底腔(1)的內壁靠近頂部位置螺栓連接有噴淋機構，用于對進入的廢氣進行噴淋過濾處理；所述底腔(1)的內底部固定連接有排污組件，用于對過濾后的污泥和污水進行快速的排出；所述底腔(1)的頂部固定連接有頂腔(5)，所述頂腔(5)的內壁靠近底部位置固定連接有過濾清掃機構，用于對細小顆粒物進行過濾，同時對其進行清理。
2.根據權利要求1所述的一種用于冶金的廢氣處理裝置，其特征在于：所述底腔(1)的底部靠近外壁位置均勻的固定連接有多個底座(11)，所述底腔(1)的底部靠近中部位置固定連接有排污管(12)，所述底腔(1)的側壁靠近中部位置固定連接有進氣管(13)。
3.根據權利要求1所述的一種用于冶金的廢氣處理裝置，其特征在于：所述噴淋機構包括安裝在底腔(1)頂部的安裝管(2)，所述安裝管(2)的內壁均勻的固定連接有多個連接管(21)，多個所述連接管(21)的端面匯集處固定連接有中心腔(22)，多個所述連接管(21)和中心腔(22)的底部均固定連接有多個噴淋頭(23)。
4.根據權利要求3所述的一種用于冶金的廢氣處理裝置，其特征在于：所述安裝管(2)的側壁固定連接有注水管(33)，所述注水管(33)的端面固定連接有儲水箱(31)，所述儲水箱(31)的側壁固定連接有過濾箱(3)，且均與底腔(1)的側壁呈固定連接，且所述過濾箱(3)與底腔(1)連接面靠近底部位置固定連接有過濾網(34)。
5.根據權利要求4所述的一種用于冶金的廢氣處理裝置，其特征在于：所述過濾箱(3)高于儲水箱(31)，且過濾箱(3)的側壁靠近頂部位置固定連接有連通管(32)，且端面與儲水箱(31)的頂部呈連通設置。
6.根據權利要求1所述的一種用于冶金的廢氣處理裝置，其特征在于：所述排污組件包括安裝在底腔(1)底部中心處的攪拌電機(4)，所述攪拌電機(4)的驅動軸外壁靠近端面位置均勻的固定連接有多個攪拌桿(41)，且與底腔(1)的內底部呈貼合設置。
7.根據權利要求1所述的一種用于冶金的廢氣處理裝置，其特征在于：所述過濾清掃組件包括安裝在頂腔(5)內部靠近底部位置的過濾板(6)，所述過濾板(6)的中心處貫穿轉動連接有中心軸(62)，所述中心軸(62)的頂部固定連接有第一斜齒輪(63)，所述中心軸(62)的底部固定連接有清理刷(64)，所述第一斜齒輪(63)的外壁嚙合連接有第二斜齒輪(65)，所述第二斜齒輪(65)的內壁固定連接有連接軸(66)，所述連接軸(66)貫穿頂腔(5)的側壁，且與之呈轉動連接，所述連接軸(66)的端面固定連接有從動輪(67)，且外壁連接有送風機構。
8.根據權利要求7所述的一種用于冶金的廢氣處理裝置，其特征在于：所述過濾板(6)均勻的開設有多個過濾孔(61)，所述清理刷(64)的頂部與過濾板(6)的底部呈貼合設置。
9.根據權利要求7所述的一種用于冶金的廢氣處理裝置，其特征在于：所述送風機構包括驅動電機(7)，所述驅動電機(7)的驅動軸外壁固定連接有主動輪(71)，所述主動輪(71)的外壁嚙合連接有齒形帶(72)，所述齒形帶(72)的內壁遠離主動輪(71)的位置與從動輪(67)呈嚙合連接，所述驅動電機(7)驅動軸端面固定連接有轉軸(73)，所述轉軸(73)的外壁均勻的固定連接有多個扇葉(74)，所述驅動電機(7)的頂部固定連接有安裝板(75)，且與頂腔(5)的外壁呈固定連接。10.根據權利要求1所述的一種用于冶金的廢氣處理裝置，其特征在于：所述頂腔(5)的頂部呈錐形設置，且固定連接有排氣管(8)，所述排氣管(8)的內壁均勻的固定連接有多個點火裝置(81)。
發明內容
本發明所要解決的技術問題是提供一種用于冶金的廢氣處理裝置，通過設置有組合式排氣腔體，使得工作人員在對整個廢氣處理裝置在進行安裝和后期維護時的便捷，提高工作人員的工作效率，同時在整個腔體的內部設置有噴淋組件，使得進入廢氣中的大顆粒物進行快速的過濾，并且配合底部的過濾組件，使得污水進行過濾循環使用，并且在內部腔體的頂部位置進一步的設置有過濾清理組件和通風機構，使得內部的廢氣能夠快速的排出，提高對廢氣的處理效率。
為解決上述技術問題，本發明采用的一個技術方案是：提供一種用于冶金的廢氣處理裝置，包括底腔，所述底腔的內壁靠近頂部位置螺栓連接有噴淋機構，用于對進入的廢氣進行噴淋過濾處理；
所述底腔的內底部固定連接有排污組件，用于對過濾后的污泥和污水進行快速的排出；
所述底腔的頂部固定連接有頂腔，所述頂腔的內壁靠近底部位置固定連接有過濾清掃機構，用于對細小顆粒物進行過濾，同時對其進行清理。
本發明進一步設置為：所述底腔的底部靠近外壁位置均勻的固定連接有多個底座，所述底腔的底部靠近中部位置固定連接有排污管，所述底腔的側壁靠近中部位置固定連接有進氣管。
通過上述技術方案，便于對整個裝置進行位置的固定，同時利用排污管能夠在后期對內部沉積的污泥進行排出，并且冶金加工產生的廢氣能夠通過進氣管進入到內部。
本發明進一步設置為：所述噴淋機構包括安裝在底腔頂部的安裝管，所述安裝管的內壁均勻的固定連接有多個連接管，多個所述連接管的端面匯集處固定連接有中心腔，多個所述連接管和中心腔的底部均固定連接有多個噴淋頭。
通過上述技術方案，便于安裝管將水連通到多個連接管和中心腔的內部，從而通過多個噴淋頭對底部進入的廢氣進行快速的噴淋加工。
本發明進一步設置為：所述安裝管的側壁固定連接有注水管，所述注水管的端面固定連接有儲水箱，所述儲水箱的側壁固定連接有過濾箱，且均與底腔的側壁呈固定連接，且所述過濾箱與底腔連接面靠近底部位置固定連接有過濾網。
通過上述技術方案，便于利用過濾網將內部噴淋后產生的污水進行過濾，使得污水在不斷上升后，通過連通管進入到儲水箱的內部，最后通過儲水箱內部泵體將水通過注水管注入到安裝管的內部。
本發明進一步設置為：所述過濾箱高于儲水箱，且過濾箱的側壁靠近頂部位置固定連接有連通管，且端面與儲水箱的頂部呈連通設置。
通過上述技術方案，便于過濾箱內部過濾后的水通過連通管排入到儲水箱的內部。
本發明進一步設置為：所述排污組件包括安裝在底腔底部中心處的攪拌電機，所述攪拌電機的驅動軸外壁靠近端面位置均勻的固定連接有多個攪拌桿，且與底腔的內底部呈貼合設置。
通過上述技術方案，利用攪拌電機驅動軸轉動帶動多個攪拌桿對內部的沉積物進行攪拌混合，防止沉積在底腔的內底部，方便后期對內部污水和污泥的排出。
本發明進一步設置為：所述過濾清掃組件包括安裝在頂腔內部靠近底部位置的過濾板，所述過濾板的中心處貫穿轉動連接有中心軸，所述中心軸的頂部固定連接有第一斜齒輪，所述中心軸的底部固定連接有清理刷，所述第一斜齒輪的外壁嚙合連接有第二斜齒輪，所述第二斜齒輪的內壁固定連接有連接軸，所述連接軸貫穿頂腔的側壁，且與之呈轉動連接，所述連接軸的端面固定連接有從動輪，且外壁連接有送風機構。
通過上述技術方案，利用從動輪帶動連接軸的轉動，從而通過中部第二斜齒輪帶動第一斜齒輪的轉動，從而使得中心軸在過濾板上轉動，進而使得底部固定連接的清理刷對過濾板底部的灰塵進行快速的清理。
本發明進一步設置為：所述過濾板均勻的開設有多個過濾孔，所述清理刷的頂部與過濾板的底部呈貼合設置。
通過上述技術方案，便于對底部上升的廢氣進行細小顆粒物的過濾，同時利用清理刷對粘附的灰塵進行清理，防止長時間的粘附在過濾板上。
本發明進一步設置為：所述送風機構包括驅動電機，所述驅動電機的驅動軸外壁固定連接有主動輪，所述主動輪的外壁嚙合連接有齒形帶，所述齒形帶的內壁遠離主動輪的位置與從動輪呈嚙合連接，所述驅動電機驅動軸端面固定連接有轉軸，所述轉軸的外壁均勻的固定連接有多個扇葉，所述驅動電機的頂部固定連接有安裝板，且與頂腔的外壁呈固定連接。
通過上述技術方案，利用驅動電機驅動軸轉動帶動主動輪的轉動，從而帶動齒形帶內部嚙合連接的從動輪的轉動，同時通過轉軸帶動多個扇葉進行快速的轉動，進而對內部過濾后的廢氣進行不斷的向上排出，提高對廢氣的處理效率。
本發明進一步設置為：所述頂腔的頂部呈錐形設置，且固定連接有排氣管，所述排氣管的內壁均勻的固定連接有多個點火裝置。
通過上述技術方案，便于對處理后的廢氣進行點火操作，使得廢氣中的可燃氣體進行點火燃燒，同時對內部有毒氣體進行處理，提高對廢氣的處理效果。
本發明的有益效果如下：
1.本發明提出的一種用于冶金的廢氣處理裝置通過設置有組合式排氣腔體，使得工作人員在對整個廢氣處理裝置在進行安裝和后期維護時的便捷，提高工作人員的工作效率；
2.本發明提出的一種用于冶金的廢氣處理裝置通過在整個腔體的內部設置有噴淋組件，使得進入廢氣中的大顆粒物進行快速的過濾，并且配合底部的過濾組件，使得污水進行過濾循環使用；
3.本發明提出的一種用于冶金的廢氣處理裝置通過在內部腔體的頂部位置進一步的設置有過濾清理組件和通風機構，使得內部的廢氣能夠快速的排出，提高對廢氣的處理效率。
（發明人：奚道鑫;張學軍;王永晶）
