公布日：2023.12.29

申請日：2023.11.28

分類號：C02F11/00(2006.01)I;B07B1/28(2006.01)I;B07B1/46(2006.01)I;C02F11/13(2019.01)I

摘要

本發明屬于水環境治理技術領域，公開了一種水環境治理的污泥處理裝置，包括基座，所述基座的底部固定連接四個結構相同且呈矩形陣列分布設置的支撐柱，所述基座的頂部設有用于振動除雜質的振動組件和用于烘干的烘干組件，所述振動組件和烘干組件的中間設有消毒組件，所述消毒組件的頂部設有用于使污泥充分浸入消毒水中的下沉組件，所述消毒組件的底部設有使污水流出的出水組件，所述出水組件的底部設有過濾污水的過濾組件，當污泥經過振動組件時，通過振動除去部分雜質，提高了后續對污泥的消毒效率，在消毒過程中，使用下沉組件使污泥完全浸沒消毒水中，進行深度消毒清理，這些設計使污泥在消毒過程中減少了消毒時間，提高了消毒效率。

權利要求書

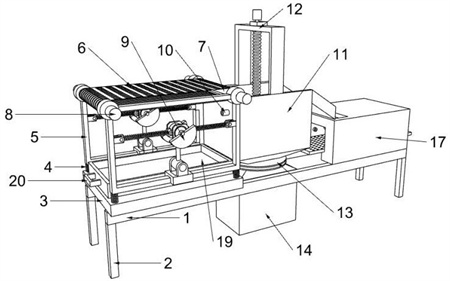

1.一種水環境治理的污泥處理裝置，包括基座（1），其特征在于：所述基座（1）的底部固定連接四個結構相同且呈矩形陣列分布設置的支撐柱（2），所述基座（1）的頂部設有用于振動除雜質的振動組件（9）和用于烘干的烘干組件（17），所述振動組件（9）和烘干組件（17）的中間設有消毒組件（11），所述消毒組件（11）的頂部設有用于使污泥充分浸入消毒水中的下沉組件（12），所述消毒組件（11）的底部設有使污水流出的出水組件（13），所述出水組件（13）的底部設有過濾污水的過濾組件（14）。

2.根據權利要求1所述的一種水環境治理的污泥處理裝置，其特征在于：所述基座（1）的頂部固定連接設置底板（3），所述底板（3）的頂部設有集沙槽（19），所述集沙槽（19）的側壁固定連接設置把手（20），所述底板（3）的頂部固定連接設置四個結構相同且呈矩形陣列分布設置的第一彈性裝置（4），四個所述第一彈性裝置（4）的頂部固定連接設置支架（5），所述支架（5）的頂部架設兩個結構相同且呈相互對稱分布設置的輥輪（7），兩個所述輥輪（7）上設有彈性繩（6），所述彈性繩（6）繞設于兩個輥輪（7）的側壁，所述輥輪（7）與支架（5）的頂部套接，所述輥輪（7）的兩端轉動連接設置第一電機（8），所述支架（5）的兩側設有兩個結構相同且呈相互對稱分布設置的振動組件（9）。

3.根據權利要求2所述的一種水環境治理的污泥處理裝置，其特征在于：所述振動組件（9）包括伺服電機（901），所述伺服電機（901）的兩端轉動連接設置偏心輪（902），所述伺服電機（901）的側壁固定連接設置四個結構相同且兩兩相互對稱分布設置的轉軸連接件（909），兩個同側的轉軸連接件（909）轉動連接設置連接塊（908），所述支架（5）的內壁固定連接設置兩個結構相同且呈相互對稱分布設置的U形固定塊（907），兩個所述U形固定塊（907）的中間轉動連接設置連接塊（908），所述連接塊（908）之間固定連接設置第二彈性裝置（906），所述伺服電機（901）的底部固定連接設置連接軸（903），所述連接軸（903）的底部固定連接設置轉動軸（904），所述轉動軸（904）轉動連接設置支撐座（905）。

4.根據權利要求1所述的一種水環境治理的污泥處理裝置，其特征在于：所述消毒組件（11）包括消毒槽（1101），所述消毒槽（1101）的一側固定連接設置斜板（1105），所述消毒槽（1101）的另一側固定連接設置進水口（10），所述消毒槽（1101）的內壁開設四個呈矩形分布設置的方槽（1106），靠近斜板（1105）一側的兩個方槽（1106）的高度低于遠離斜板（1105）一側的兩個方槽（1106），所述方槽（1106）的內壁固定連接設置齒條（1107），所述方槽（1106）內設有濾篩（1104），所述濾篩（1104）的兩側固定連接設置邊框（1102），所述邊框（1102）遠離濾篩（1104）的一側固定連接設置兩個對稱分布設置的第一齒輪（1103），所述齒條（1107）與第一齒輪（1103）呈相互匹配設置。

5.根據權利要求1所述的一種水環境治理的污泥處理裝置，其特征在于：所述下沉組件（12）包括倒凵型架（1201），所述倒凵型架（1201）的中部設有螺紋桿（1202），所述倒凵型架（1201）的頂部設有第二電機（1203），所述螺紋桿（1202）的一端貫穿倒凵型架（1201）的頂部且與第二電機（1203）轉動連接，所述螺紋桿（1202）的另一端固定連接設置銜接件（1205），所述銜接件（1205）的底部固定連接設置下沉網（1204）。

6.根據權利要求1所述的一種水環境治理的污泥處理裝置，其特征在于：所述出水組件（13）包括外圈（1302），所述外圈（1302）的內壁轉動連接設置內齒圈（1303），所述內齒圈（1303）的中部設有四個結構相同且相互拼合的開合板（1305），所述開合板（1305）相鄰的側邊設有第二齒輪（1304），所述第二齒輪（1304）分別與內齒圈（1303）的內壁和開合板（1305）的側邊相嚙合，所述外圈（1302）的頂部固定連接設置頂盤（1301），所述外圈（1302）的底部固定連接設置底盤（1308），所述底盤（1308）的頂部固定連接設置限位塊（1307），所述內齒圈（1303）的外壁固定連接設置旋轉柄（1306）。

7.根據權利要求1所述的一種水環境治理的污泥處理裝置，其特征在于：所述烘干組件（17）包括烘箱（1701），所述烘箱（1701）的頂部開設通槽（18），所述烘箱（1701）的內部設有蒸發板（1702），所述蒸發板（1702）上設有若干個結構相同且呈矩形陣列分布設置的氣孔（1708），所述蒸發板（1702）的底部固定設置環U形齒圈（1703），所述環U形齒圈（1703）內部匹配設置有相互嚙合的半邊齒輪（1704），所述半邊齒輪（1704）轉動連接設置第三電機（1705），所述烘箱（1701）內部設置有四個大小相同且呈矩形陣列分布設置的風葉（1706）。

8.根據權利要求7所述的一種水環境治理的污泥處理裝置，其特征在于：兩側風葉（1706）的頂部分別設有五個結構相同且呈直線陣列分布設置的噴氣嘴（1707），所述噴氣嘴（1707）與烘箱（1701）的內壁固定連接。

9.根據權利要求1所述的一種水環境治理的污泥處理裝置，其特征在于：所述過濾組件（14）包括過濾桶（1401），所述過濾桶（1401）的頂部與底盤（1308）固定連接，所述過濾桶（1401）的內部設有濾板（1402），所述濾板（1402）的側邊與過濾桶（1401）的內部固定連接。

10.根據權利要求9所述的一種水環境治理的污泥處理裝置，其特征在于：所述濾板（1402）有兩個，兩個所述濾板（1402）的中間夾設濾棉（1403），所述過濾桶（1401）的底部的內壁固定連接設置旋轉軸（16），所述旋轉軸（16）的頂部轉動連接設置旋轉風輪（15）。

發明內容

本發明的目的在于：為解決污泥在消毒過程中，由于表面附著雜質多，消毒時間長，消毒效率低，且污泥在消毒時易浮起，無法充分接觸消毒水，本發明提供了一種水環境治理的污泥處理裝置。

本發明為了實現上述目的具體采用以下技術方案：一種水環境治理的污泥處理裝置，包括基座，所述基座的底部固定連接四個結構相同且呈矩形陣列分布設置的支撐柱，所述基座的頂部設有用于振動除雜質的振動組件和用于烘干的烘干組件，所述振動組件和烘干組件的中間設有消毒組件，所述消毒組件的頂部設有用于使污泥充分浸入消毒水中的下沉組件，所述消毒組件的底部設有使污水流出的出水組件，所述出水組件的底部設有過濾污水的過濾組件。

作為本發明進一步的方案，所述基座的頂部固定連接設置底板，所述底板的頂部設有集沙槽，所述集沙槽的側壁固定連接設置把手，所述底板的頂部固定連接設置四個結構相同且呈矩形陣列分布設置的第一彈性裝置，四個所述第一彈性裝置的頂部固定連接設置支架，所述支架的頂部架設兩個結構相同且呈相互對稱分布設置的輥輪，兩個所述輥輪上設有彈性繩，所述彈性繩繞設于兩個輥輪的側壁，所述輥輪與支架的頂部套接，所述輥輪的兩端轉動連接設置第一電機，所述支架的兩側設有兩個結構相同且呈相互對稱分布設置的振動組件。

作為本發明進一步的方案，所述振動組件包括伺服電機，所述伺服電機的兩端轉動連接設置偏心輪，所述伺服電機的側壁固定連接設置四個結構相同且兩兩相互對稱分布設置的轉軸連接件，兩個同側的轉軸連接件轉動連接設置連接塊，所述支架的內壁固定連接設置兩個結構相同且呈相互對稱分布設置的U形固定塊，兩個所述U形固定塊的中間轉動連接設置連接塊，所述連接塊之間固定連接設置第二彈性裝置。所述伺服電機的底部固定連接設置連接軸，所述連接軸的底部固定連接設置轉動軸，所述轉動軸轉動連接設置支撐座。

作為本發明進一步的方案，所述消毒組件包括消毒槽，所述消毒槽的一側固定連接設置斜板，所述消毒槽的另一側固定連接設置進水口，所述消毒槽的內壁開設四個呈矩形分布設置的方槽，靠近斜板一側的兩個方槽的高度低于遠離斜板一側的兩個方槽，所述方槽的內壁固定連接設置齒條，所述方槽內設有濾篩，所述濾篩的兩側固定連接設置邊框，所述邊框遠離濾篩的一側固定連接設置兩個對稱分布設置的第一齒輪，所述齒條與第一齒輪呈相互匹配設置。

作為本發明進一步的方案，所述下沉裝置包括倒凵型架，所述倒凵型架的中部設有螺紋桿，所述倒凵型架的頂部設有第二電機，所述螺紋桿的一端貫穿倒凵型架的頂部且與第二電機轉動連接，所述螺紋桿的另一端固定連接設置銜接件，所述銜接件的底部固定連接設置下沉網。

所述出水組件包括外圈，所述外圈的內壁轉動連接設置內齒圈，所述內齒圈的中部設有四個結構相同且相互拼合的開合板，所述開合板相鄰的側邊設有第二齒輪，所述第二齒輪分別與內齒圈的內壁和開合板的側邊相嚙合，所述外圈的頂部固定連接設置頂板，所述外圈的底部固定連接設置底盤，所述底盤的頂部固定連接設置限位塊，所述內齒圈的外壁固定連接設置旋轉柄。

作為本發明進一步的方案，所述烘干組件包括烘箱，所述烘箱的頂部開設通槽，所述烘箱的內部設有蒸發板，所述蒸發板上設有若干個結構相同且呈矩形陣列分布設置的氣孔，所述蒸發板的底部固定設置環U形齒圈，所述齒圈內部匹配設置有相互嚙合的半邊齒輪，所述半邊齒輪轉動連接設置第三電機，所述烘箱內部設置有四個大小相同且呈矩形陣列分布設置的風葉。

作為本發明進一步的方案，兩側風葉的頂部分別設有五個結構相同且呈直線陣列分布設置的噴氣嘴，所述噴氣嘴與烘箱的內壁固定連接。

作為本發明進一步的方案，所述過濾組件包括過濾桶，所述過濾桶的頂部與底盤固定連接，所述過濾桶的內部設有濾板，所述濾板的側邊與過濾桶的內部固定連接。

作為本發明進一步的方案，所述濾板有兩個，兩個所述濾板的中間夾設濾棉，所述過濾桶的底部的內壁固定連接設置旋轉軸，所述旋轉軸的頂部轉動連接設置旋轉風輪。

本發明的有益效果如下：本發明設有振動組件，在振動組件中，伺服電機轉動帶動兩側偏心輪的轉動，從而產生振動，最終帶動整個機構上下顫動，當曬干后的污泥被放置在彈性繩組成的履帶上，通過振動組件，可以除去污泥附著于表面的雜質，方便后續的消毒，且彈性材料會對曬干后的污泥起到一個良好的保護作用。

本發明設有下沉組件和消毒組件，在下沉組件中，螺紋桿一端貫穿倒凵型架與第二電機的輸出軸連接，另一端通過銜接件與下沉網固定連接，當經過振動除雜質的污泥進入消毒槽中，注入消毒水，部分污泥會因為質輕而浮起，電機帶動螺紋桿轉動，實現下沉網的升降，使污泥完全浸沒在消毒水中，從而達到更徹底的消毒效果，消毒組件設有濾篩，濾篩邊框設置有齒輪，通過齒輪齒條的傳動實現濾篩的升降。通過方槽高度的調整，當濾篩運動到方槽頂部會呈現傾斜的狀態，既能將污泥從消毒水中過濾出來，又方便將污泥從消毒槽中輸送到烘箱進行下一步操作，消毒槽的底部設置有旋轉風輪，可以帶動水流形成渦流，使污泥在渦流中充分接觸消毒水，進行深度消毒。

本發明設有出水組件，出水組件位于消毒槽的底部，在出水組件中，轉動旋轉柄，帶動內齒圈轉動，內齒圈帶動第二齒輪轉動，四個第二齒輪在限位塊的限制下，帶動開合板做順時針或逆時針運動，從而實現四塊開合板的打開和關閉，方便消毒之后的消毒水進入過濾桶中，節約資源，實現可持續發展。

（發明人：屈寶莉;薛云）
