公布日：2024.06.28
申請日：2024.04.10
分類號：E03C1/266(2006.01)I;E03C1/264(2006.01)I
摘要

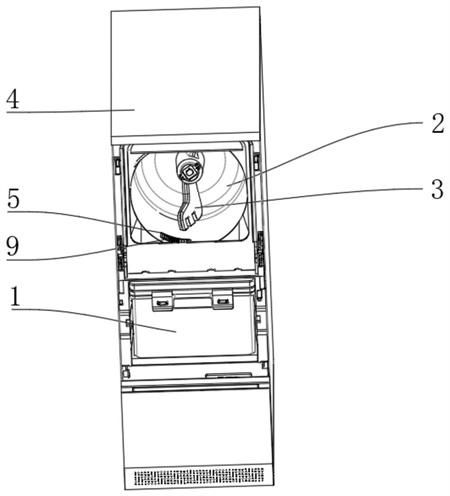

本發明涉及一種污水下落系統，包括箱體，所述箱體內一端設有攪碎艙，所述攪碎艙傾斜設置于所述箱體，排污組件設置于所述攪碎艙最底部中心一側，保證了所述轉置裝置在工作后攪碎艙內廢料的整體活性以便對廢料進一步處理，同時在攪碎過程中避免了顆粒堵塞排污組件；所述攪碎艙鄰接處連接外殼體，所述外殼體內設置污水箱，所述外殼體上還設置開閉組件，所述開閉組件部分可滑動地與所述污水箱配合以實現對污水排放的控制，避免了所述污水箱從所述外殼體中取出時，所述攪碎艙內的污水滴落至所述箱體內造成的污染。
權利要求書
1.一種污水下落系統，包括箱體，其特征在于：所述箱體內設有攪碎艙，攪碎轉刀可旋轉地設置于所述攪碎艙，所述攪碎艙傾斜設置于所述箱體，所述攪碎艙還包括排污組件；所述攪碎艙鄰接處連接外殼體，所述外殼體內設置污水箱，所述外殼體上還設置開閉組件，所述開閉組件部分可滑動地設置于所述污水箱。
2.如權利要求1所述的一種污水下落系統，其特征在于：所述污水箱可拆卸地設置于所述外殼體，所述污水箱設置有第一孔，所述外殼體設置第二孔。
3.如權利要求2所述的一種污水下落系統，其特征在于：所述排污組件包括隔離網和連接口，所述隔離網可拆卸地設置于所述攪碎艙，所述連接口的口部與所述第二孔同心設置。
4.如權利要求1所述的一種污水下落系統，其特征在于：所述排污組件包括過濾口、對接口和排污通道，所述過濾口設置第一凹陷部和第一延邊，所述過濾口經所述第一凹陷部可拆卸地設置于所述攪碎艙；所述對接口包括第一梯段和第二梯段；所述過濾口和對接口分別設置于所述攪碎艙內外。
5.如權利要求4所述的一種污水下落系統，其特征在于：所述排污通道包括第一斜面、第二斜面、第三梯段、第四梯段和第五梯段；所述第三梯段間隙配合于所述第一延邊，所述第四梯段間隙配合于所述第二梯段，所述第五梯段抵接于所述第一梯段。
6.如權利要求3所述的一種污水下落系統，其特征在于：所述開閉組件包括固定件、滑動件、彈性件、第一中間柱、第二中間柱和微動開關。
7.如權利要求6所述的一種污水下落系統，其特征在于：所述固定件與所述外殼體固接，所述第一中間柱設置于所述固定件一端，所述第二中間柱設置于所述滑動件一端，所述第一中間柱和第二中間柱套接，所述彈性件可伸縮地配合所述第一中間柱和第二中間柱；所述微動開關設置于所述固定件的內側，所述微動開關配合所述滑動件。
8.如權利要求7所述的一種污水下落系統，其特征在于：所述滑動件還包括抵接部和延長板，所述延長板可滑動地設置于所述第二孔和排污組件之間。
9.如權利要求8所述的一種污水下落系統，其特征在于：所述外殼體還設置第三孔，所述第三孔用于配合所述抵接部。
發明內容
針對上述現有技術的缺點，本發明的目的是提供一種污水下落系統，以解決現有技術中的一個或多個問題。
為實現上述目的，本發明的技術方案如下：
一種污水下落系統，包括箱體，所述箱體內設有攪碎艙，攪碎轉刀可旋轉地設置于所述攪碎艙，所述攪碎艙傾斜設置于所述箱體，所述攪碎艙還包括排污組件；所述攪碎艙鄰接處連接外殼體，所述外殼體內設置污水箱，所述外殼體上還設置開閉組件，所述開閉組件部分可滑動地設置于所述污水箱。
進一步的，所述污水箱可拆卸地設置于所述外殼體，所述污水箱設置有第一孔，所述外殼體設置第二孔。
進一步的，所述排污組件包括隔離網和連接口，所述隔離網可拆卸地設置于所述攪碎艙，所述連接口的口部與所述第二孔同心設置。
進一步的，所述排污組件包括過濾口、對接口和排污通道，所述過濾口設置第一凹陷部和第一延邊，所述過濾口經所述第一凹陷部可拆卸地設置于所述攪碎艙；所述對接口包括第一梯段和第二梯段；所述過濾口和對接口分別設置于所述攪碎艙內外。
進一步的，所述排污通道包括第一斜面、第二斜面、第三梯段、第四梯段和第五梯段；所述第三梯段間隙配合于所述第一延邊，所述第四梯段間隙配合于所述第二梯段，所述第五梯段抵接于所述第一梯段。
進一步的，所述開閉組件包括固定件、滑動件、彈性件、第一中間柱、第二中間柱和微動開關。
進一步的，所述固定件與所述外殼體固接，所述第一中間柱設置于所述固定件一端，所述第二中間柱設置于所述滑動件一端，所述第一中間柱和第二中間柱套接，所述彈性件可伸縮地配合所述第一中間柱和第二中間柱；所述微動開關設置于所述固定件的內側，所述微動開關配合所述滑動件。
進一步的，所述滑動件還包括抵接部和延長板，所述延長板可滑動地設置于所述第二孔和排污組件之間。
進一步的，所述外殼體還設置第三孔，所述第三孔用于配合所述抵接部。
與現有技術相比，本發明的有益技術效果如下：
(一)通過設置開閉組件，當所述污水箱放置于所述外殼體內時，所述開閉組件的延長板滑動并打開所述連接口，所述攪碎艙中的污水可排出；將污水箱從所述外殼體取出時，所述開閉組件的延長板滑動并關閉所述連接口，此時攪碎艙中的污水不能排除。
(二)通過將攪碎艙傾斜設置并將排污組件偏離中心設置，保證了所述轉置裝置在工作后攪碎艙內廢料的整體活性以便對廢料進一步處理，同時在攪碎過程中避免了顆粒堵塞排污組件。
