公布日：2024.06.28
申請日：2024.04.23
分類號：C02F7/00(2006.01)I
摘要
本發明公開了一種污水處理用多深度曝氣設備，其技術方案要點是：包括污水處理池、支撐架、調節機構、抱箍單元、曝氣泵體、支撐板以及攪拌單元。本發明一種污水處理用多深度曝氣設備，調節機構便于對支撐架的高度進行調節，從而便于對與支撐架相連接的曝氣泵體的工作深度進行調節，進而有效地保證了曝氣泵體進行污水進行不同深度的曝氣作業，另外，攪拌單元由于受到曝氣泵體的出氣端口的沖擊力而自動旋轉，便于攪拌單元對污水進行攪動，進一步地保證了污水與氧氣分子進行充分的接觸，從而有效地提高了對污水處理的效率。
權利要求書

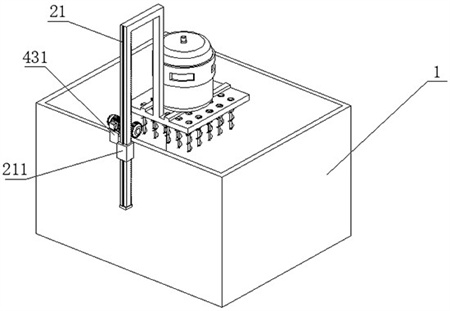

1.一種污水處理用多深度曝氣設備，包括污水處理池(1)、設置在所述污水處理池(1)后端中部位置的“U”型的支撐架(2)、用于對支撐架(2)進行高度調節的調節機構、設置在所述支撐架(2)一端抱箍單元、設置在所述抱箍單元內腔的曝氣泵體(3)、與所述支撐架(2)固定連接且用于對曝氣泵體(3)的下端面進行支撐的支撐板(6)以及均勻設置在所述支撐板(6)上的攪拌單元；所述支撐架(2)包括調節端、與所述調節端相互平行設置的安裝端以及用于對調節端和安裝端相連接的連接端構成，所述調節機構設置在所述調節端，所述抱箍單元設置在所述安裝端。
2.根據權利要求1所述的一種污水處理用多深度曝氣設備，其特征在于：所述調節端的長度大于安裝端的長度，所述連接端的兩端分別與所述調節端和安裝端固定連接。
3.根據權利要求2所述的一種污水處理用多深度曝氣設備，其特征在于：所述調節機構包括固定設置在所述調節端內側的齒條(41)、與所述齒條(41)相嚙合的齒輪(42)、用于對齒輪(42)進行驅動的驅動電機(43)以及用于對驅動電機(43)進行安裝的固定座(431)，所述齒條(41)以調節端的高度方向設置。
4.根據權利要求3所述的一種污水處理用多深度曝氣設備，其特征在于：所述驅動電機(43)設置為正反轉點擊，且驅動電機(43)的輸出軸與所述齒輪(42)相連接，所述輸出軸通過花鍵結構與所述齒輪(42)相連接。
5.根據權利要求4所述的一種污水處理用多深度曝氣設備，其特征在于：所述抱箍單元包括第一弧形結構的第一固定抱箍(51)、固定設置在所述第一固定抱箍(51)一端的鉸接座、與所述第一固定抱箍(51)相對鏡像設置的第二固定抱箍(52)、固定設置在所述第二固定抱箍(52)一端的且與所述鉸接座相連接的鉸接套以及用于將第一固定抱箍(51)和第二固定抱箍(52)相連接的連接構件，所述鉸接座與所述安裝端的外側固定連接。
6.根據權利要求5所述的一種污水處理用多深度曝氣設備，其特征在于：所述第一固定抱箍(51)和第二固定抱箍(52)的中心軸線與所述污水處理池(1)的中心處于同一水平線。
7.根據權利要求6所述的一種污水處理用多深度曝氣設備，其特征在于：所述連接構件包括固定設置在所述第一固定抱箍(51)另一端的第一連接翼邊(511)、固定設置在所述第二固定抱箍(52)另一端的第二連接翼邊(521)以及用于將第一連接翼邊(511)和第二連接翼邊(521)相連接的連接螺桿(55)，所述連接螺桿(55)貫穿于第一連接翼邊(511)與所述第二連接翼邊(521)相連接，所述第一連接翼邊(511)和第二連接翼邊(521)上分別設置有與所述連接螺桿(55)相適配的螺紋孔。
8.根據權利要求7所述的一種污水處理用多深度曝氣設備，其特征在于；所述攪拌單元包括均勻設置在所述支撐板(6)上的支撐底座(61)、均勻設置在所述支撐底座(61)上的透氣孔(60)、設置在每個所述透氣孔(60)內的固定架(62)、與所述固定架(62)轉動連接的轉動軸(63)以及設置在每個所述轉動軸(63)外周的攪拌葉輪(631)，所述支撐底座(61)設置為中空結構的，且支撐底座(61)以支撐板(6)的長度方向設置。
9.根據權利要求8所述的一種污水處理用多深度曝氣設備，其特征在于：還包括固定設置在所述調節端的外側的滑塊(21)以及設置在所述污水處理池(1)外側與所述滑塊(21)相適配的滑軌(211)，所述滑塊(21)以調節端的高度方向設置，所述滑軌(211)與所述污水處理池(1)的外側固定連接。
發明內容
針對背景技術中提到的問題，本發明的目的是提供一種污水處理用多深度曝氣設備，以解決背景技術中提到目前的污水處理用曝氣裝置由于其本身的設計特點，不便于對曝氣機構的工作深度進行調節，易造成處于低位的污水無法曝氣，從而降低了對污水進行處理的效率的問題。
本發明的上述技術目的是通過以下技術方案得以實現的：一種污水處理用多深度曝氣設備，包括污水處理池、設置在所述污水處理池后端中部位置的“U”型的支撐架、用于對支撐架進行高度調節的調節機構、設置在所述支撐架一端抱箍單元、設置在所述抱箍單元內腔的曝氣泵體、與所述支撐架固定連接且用于對曝氣泵體的下端面進行支撐的支撐板以及均勻設置在所述支撐板上的攪拌單元；所述支撐架包括調節端、與所述調節端相互平行設置的安裝端以及用于對調節端和安裝端相連接的連接端構成，所述調節機構設置在所述調節端，所述抱箍單元設置在所述安裝端。
通過采用上述技術方案，調節機構便于對支撐架的高度進行調節，從而便于對與支撐架相連接的曝氣泵體的工作深度進行調節，進而有效地保證了曝氣泵體進行污水進行不同深度的曝氣作業，另外，攪拌單元由于受到曝氣泵體的出氣端口的沖擊力而自動旋轉，便于攪拌單元對污水進行攪動，進一步地保證了污水與氧氣分子進行充分的接觸，從而有效地提高了對污水處理的效率。
可選的，所述調節機構包括固定設置在所述調節端內側的齒條、與所述齒條相嚙合的齒輪、用于對齒輪進行驅動的驅動電機以及用于對驅動電機進行安裝的固定座，所述齒條以調節端的高度方向設置。
通過采用上述技術方案，齒條與齒輪之間相嚙合的作用，便于帶動支撐架進行上下位置的變化。
可選的，所述驅動電機設置為正反轉點擊，且驅動電機的輸出軸與所述齒輪相連接，所述輸出軸通過花鍵結構與所述齒輪相連接。
通過采用上述技術方案，驅動電機的輸出軸便于帶動齒輪轉動，從而便于齒輪帶動與其相嚙合的齒條進行上下位置的移動。
可選的，所述固定座與所述污水處理池固定連接，所述固定座通過固定螺釘與所述驅動電機的安裝座相連接。
通過采用上述技術方案，固定座便于對驅動電機進行安裝，進而有效地保證了驅動電機工作時的穩定性。
可選的，還包括固定設置在所述調節端的外側的滑塊以及設置在所述污水處理池外側與所述滑塊相適配的滑軌，所述滑塊以調節端的高度方向設置，所述滑軌與所述污水處理池的外側固定連接。
通過采用上述技術方案，滑塊與滑軌之間相互配合的作用，便于對調節端的兩側進行限位，從而有效地保證了支撐架在位置變化時的平穩性。
可選的，所述調節端的下端面固定設置有限位板，所述限位板的外徑大于滑軌的內徑。
通過采用上述技術方案，限位板便于對調節端進行限位，從而有效地保證了支撐架從滑軌內脫落。
可選的，所述抱箍單元包括第一弧形結構的第一固定抱箍、固定設置在所述第一固定抱箍一端的鉸接座、與所述第一固定抱箍相對鏡像設置的第二固定抱箍、固定設置在所述第二固定抱箍一端的且與所述鉸接座相連接的鉸接套以及用于將第一固定抱箍和第二固定抱箍相連接的連接構件，所述鉸接座與所述安裝端的外側固定連接。
通過采用上述技術方案，這樣的設計，便于將第一固定抱箍和第二固定抱箍安裝在安裝端。
可選的，所述第一固定抱箍和第二固定抱箍的中心軸線與所述污水處理池的中心處于同一水平線。
通過采用上述技術方案，便于曝氣泵體對污水處理池內的污水進行全方位的曝氣。
可選的，所述連接構件包括固定設置在所述第一固定抱箍另一端的第一連接翼邊、固定設置在所述第二固定抱箍另一端的第二連接翼邊以及用于將第一連接翼邊和第二連接翼邊相連接的連接螺桿，所述連接螺桿貫穿于第一連接翼邊與所述第二連接翼邊相連接，所述第一連接翼邊和第二連接翼邊上分別設置有與所述連接螺桿相適配的螺紋孔、通過采用上述技術方案，連接螺桿與螺紋孔之間相互互補的作用，便于將第一連接翼邊和第二連接翼邊相連接，從而便于將第一固定抱箍和第二抱箍相連接，進而便于通過第一固定抱箍和第二固定抱箍對曝氣泵體進行夾持固定。
可選的，所述攪拌單元包括均勻設置在所述支撐板上的支撐底座、均勻設置在所述支撐底座上的透氣孔、設置在每個所述透氣孔內的固定架、與所述固定架轉動連接的轉動軸以及設置在每個所述轉動軸外周的攪拌葉輪，所述支撐底座設置為中空結構的，且支撐底座以支撐板的長度方向設置。
通過采用上述技術方案，支撐底座便于對曝氣泵體的下端面進行支撐，且避免曝氣泵體的出氣端直接與支撐板接觸。
可選的，所述固定架呈“十”字形設置，且固定架與所述透氣孔的內壁固定連接。
通過采用上述技術方案，既便于曝氣泵體的氣體穿過透氣孔且便于對轉動軸進行安裝。
可選的，所述攪拌葉輪呈螺旋狀設置。
通過采用上述技術方案，攪拌葉輪便于對污水進行攪動，當轉動軸受到曝氣泵體的出氣端口的沖擊力而自動轉動時，帶動攪拌葉輪轉動，從而便于對污水進行攪動，進一步地保證了污水與氧氣分子進行充分的接觸。
綜上所述，本發明主要具有以下有益效果：1.抱箍單元包括第一固定抱箍、鉸接座、第二固定抱箍、鉸接套以及連接構件，連接構件包括第一連接翼邊、第二連接翼邊以及連接螺桿，第一連接翼邊和第二連接翼邊上分別設置有與連接螺桿相適配的螺紋孔，連接螺桿與螺紋孔之間相互互補的作用，便于將第一連接翼邊和第二連接翼邊相連接，從而便于將第一固定抱箍和第二抱箍相連接，進而便于通過第一固定抱箍和第二固定抱箍對曝氣泵體進行夾持固定，第一固定抱箍和第二固定抱箍的中心軸線與污水處理池的中心處于同一水平線，便于曝氣泵體對污水處理池內的污水進行全方位的曝氣；2.調節機構包括齒條、齒輪、驅動電機以及固定座，驅動電機設置為正反轉點擊，且驅動電機的輸出軸與所述齒輪相連接，驅動電機的輸出軸便于帶動齒輪轉動，從而便于齒輪帶動與其相嚙合的齒條進行上下位置的移動，帶動曝氣泵體在污水處理池內進行上下位置的變化；3.攪拌單元包括支撐底座、透氣孔、固定架、轉動軸以及攪拌葉輪，支撐底座便于對曝氣泵體的下端面進行支撐，且避免曝氣泵體的出氣端直接與支撐板接觸，攪拌葉輪便于對污水進行攪動，當轉動軸受到曝氣泵體的出氣端口的沖擊力而自動轉動時，帶動攪拌葉輪轉動，從而便于對污水進行攪動，進一步地保證了污水與氧氣分子進行充分的接觸。
（發明人：杜佳曦;張宇;杜力平）
