公布日：2023.12.08

申請日：2023.10.17

分類號：C02F1/02(2023.01)I;B01F35/93(2022.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;C02F101/34(2006.01)N;C02F101/38(2006.01)N;B01F35/90(2022.01)N;

B01F101/00(2022.01)N;C02F103/36(2006.01)N

摘要

本發明公開了一種熱裂解技術處理硝化廢水用反應釜，包括反應釜本體,反應釜的底部設置有出料口，反應釜的內壁兩側設置有加熱結構，反應釜本體的兩側內壁設置有安裝槽，安裝槽的底部固定設置有隔熱套筒，安裝槽的底部與反應釜本體的外部連通；反應釜的底部?jī)蓚?cè)設置有氣缸，氣缸的輸出端固定設置有電加熱絲，電加熱絲在隔熱套筒內滑動連接；內腔設置有攪拌結構，轉動軸的底部表面設置棘輪，棘輪的表面設置有傳動套筒，傳動套筒的外表面螺紋連接密封板，密封板與反應釜本體的內壁之間限位連接；通過設置加熱結構，通過氣缸帶動電加熱絲在隔熱套筒內部進行滑動，從而在改變電加熱絲的熱量同時調整電加熱絲露出的散熱面積，對散熱效率進行實時調節。

權利要求書

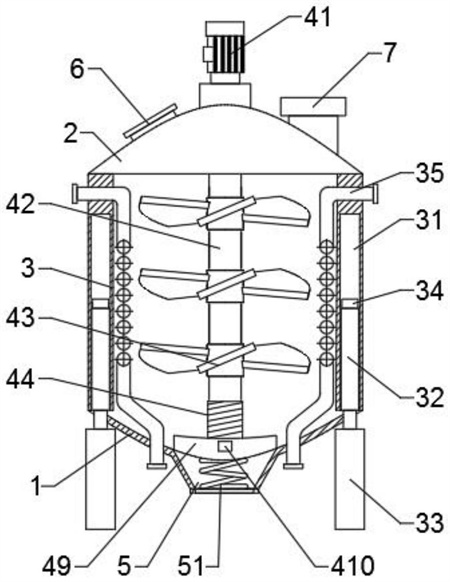

1.一種熱裂解技術處理硝化廢水用反應釜，包括反應釜本體(1)，反應釜本體(1)的頂部設置有頂蓋(2)，頂蓋(2)的上方設置有入料口(6)與入液口(7)，反應釜本體(1)的底部設置有出料口(5)，其特征在于，反應釜本體(1)的內壁兩側設置有加熱結構(3)，所述加熱結構(3)包括：安裝槽(31)，其設置在反應釜本體(1)的兩側內壁，安裝槽(31)的底部固定設置有隔熱套筒(32)，安裝槽(31)的底部與反應釜本體(1)的外部連通，反應釜本體(1)的內壁兩側設置有回旋管道(35)；氣缸(33)，其設置在反應釜本體(1)的底部?jī)蓚?cè)，氣缸(33)的輸出端向上延伸到安裝槽(31)的內部，氣缸(33)的輸出端固定設置有電加熱絲(34)，電加熱絲(34)在隔熱套筒(32)內可滑動的連接；反應釜本體(1)的內腔設置有攪拌結構(4)，所述攪拌結構(4)包括：轉動軸(42)，其在反應釜本體(1)的內腔可轉動的連接，轉動軸(42)的表面等距離設置有若干攪拌槳葉(43)；棘輪(45)，其固定設置在轉動軸(42)的底部表面，棘輪(45)的表面設置有傳動套筒(46)，傳動套筒(46)的內部設置有若干轉動塊(47)，傳動套筒(46)的內壁與轉動塊(47)之間設置有擠壓彈簧(48)；密封板(49)，其套設在傳動套筒(46)的外表面，傳動套筒(46)與密封板(49)之間螺紋連接，密封板(49)與反應釜本體(1)的內壁之間限位連接。

2.根據權利要求1所述的一種熱裂解技術處理硝化廢水用反應釜,其特征在于，反應釜本體(1)的內腔兩側設置有限位槽(411)，密封板(49)對應位置設置有限位塊(410)，限位塊(410)在限位槽(411)內可滑動的限位連接。

3.根據權利要求1所述的一種熱裂解技術處理硝化廢水用反應釜,其特征在于，出料口(5)的底部設置有復位彈簧(51)，復位彈簧(51)的一端與密封板(49)的底部固定連接。

4.根據權利要求3所述的一種熱裂解技術處理硝化廢水用反應釜,其特征在于，復位彈簧(51)的半徑大于傳動套筒(46)的半徑。

5.根據權利要求1所述的一種熱裂解技術處理硝化廢水用反應釜,其特征在于，若干轉動塊(47)關于轉動軸(42)的圓心等距離圓周陣列設置。

6.根據權利要求1所述的一種熱裂解技術處理硝化廢水用反應釜,其特征在于，頂蓋(2)的頂部設置有電機(41)，電機(41)的輸出端與轉動軸(42)之間同軸固定連接。

7.根據權利要求1所述的一種熱裂解技術處理硝化廢水用反應釜,其特征在于，轉動軸(42)位于反應釜本體(1)中心軸線的位置上。

發明內容

本發明的目的就在于解決上述背景技術的電加熱管不能夠?qū)崟r(shí)調整溫度以及反應釜出料口沒有密封熱量容易散失的問題，而提出一種熱裂解技術處理硝化廢水用反應釜。

本發明的目的可以通過以下技術方案實現：

一種熱裂解技術處理硝化廢水用反應釜，包括反應釜本體，反應釜本體的頂部設置有頂蓋，頂蓋的上方設置有入料口與入液口，反應釜本體的底部設置有出料口，反應釜本體的內壁兩側設置有加熱結構，所述加熱結構包括：

安裝槽，其設置在反應釜本體的兩側內壁，安裝槽的底部固定設置有隔熱套筒，安裝槽的底部與反應釜本體的外部連通，反應釜本體的內壁兩側設置有回旋管道；

氣缸，其設置在反應釜本體的底部?jī)蓚?cè)，氣缸的輸出端向上延伸到安裝槽的內部，氣缸的輸出端固定設置有電加熱絲，電加熱絲在隔熱套筒內可滑動的連接；

反應釜本體的內腔設置有攪拌結構，所述攪拌結構包括：

轉動軸，其在反應釜本體的內腔可轉動的連接，轉動軸的表面等距離設置有若干攪拌槳葉；

棘輪，其固定設置在轉動軸的底部表面，棘輪的表面設置有傳動套筒，傳動套筒的內部設置有若干轉動塊，傳動套筒的內壁與轉動塊之間設置有擠壓彈簧；

密封板，其套設在傳動套筒的外表面，傳動套筒與密封板之間螺紋連接，密封板與反應釜本體的內壁之間限位連接。

作為本發明進一步的方案：反應釜本體的內腔兩側設置有限位槽，密封板對應位置設置有限位塊，限位塊在限位槽內可滑動的限位連接。

作為本發明進一步的方案：出料口的底部設置有復位彈簧，復位彈簧的一端與密封板的底部固定連接。

作為本發明進一步的方案：復位彈簧的半徑大于傳動套筒的半徑。

作為本發明進一步的方案：若干轉動塊關于轉動軸的圓心等距離圓周陣列設置。

作為本發明進一步的方案：頂蓋的頂部設置有電機，電機的輸出端與轉動軸之間同軸固定連接。

作為本發明進一步的方案：轉動軸位于反應釜本體中心軸線的位置上本發明的有益效果：

(1)本發明的一種熱裂解技術處理硝化廢水用反應釜，通過設置了加熱結構，加熱結構兩側的電加熱絲可滑動的設置在反應釜本體的兩側內壁，通過氣缸帶動電加熱絲在隔熱套筒內部進行滑動，從而在改變電加熱絲的熱量同時調整電加熱絲露出的散熱面積，對散熱效率進行實時調節；

(2)本發明的一種熱裂解技術處理硝化廢水用反應釜，通過設置了回旋管道，從回旋管道底部注入加熱后的惰性氣體，惰性氣體能夠在回旋管道內停留更長時間，惰性氣體通過回旋管道在內腔散發熱量，從而進一步提升內腔溫度提升散熱效率；

(3)本發明的一種熱裂解技術處理硝化廢水用反應釜，通過設置了攪拌結構，攪拌結構的電機帶動攪拌槳葉加快反應物與熱裂解的進程，同時底部的棘輪與傳動套筒之間進行空轉，使密封板對內腔底部進行密封，從而持續提升內腔的溫度增加散熱效率；電機反向轉動使棘輪能夠帶動傳動套筒進行傳動，使密封板進行升降，讓內腔中完成反應的產物進行出料。

（發明人：金斐;王彪;梁華祥;鄭天馳;葛仲庭;廖衛國;雷曉祥;劉北戰;張飛;劉敏付;韓國平;陸少華）
