公布日：2024.06.28
申請日：2024.04.26
分類號：C02F3/20(2023.01)I;C02F101/16(2006.01)N;C02F101/38(2006.01)N;C02F101/10(2006.01)N
摘要
本發明提供一種MBR一體化污水處理方法，包括：步驟10，啟動好氧池內的曝氣機，葉輪旋轉使得混合室中形成負壓，將水面以上的空氣吸入混合室中；步驟20，混合室中的空氣流入葉輪的葉片的氣腔中，一部分空氣經氣腔的兩個側面的曝氣孔向外周向流出，流出后與葉片之間的水體進行預混合，形成第一汽水混合液；第一汽水混合液在旋轉葉片作用下形成旋轉汽水混合液；另一部分空氣經氣腔的出氣口從氣腔的外圓周徑向流出，流出后與旋轉汽水混合液進行混合，形成第二汽水混合液；步驟30，汽水混合液流入混合室的直線流道內，繼而噴入周邊水體，進行氧的轉移過程。本發明提供的MBR一體化污水處理方法，提高好氧池內的曝氣量，提高脫氮除磷效果。
權利要求書

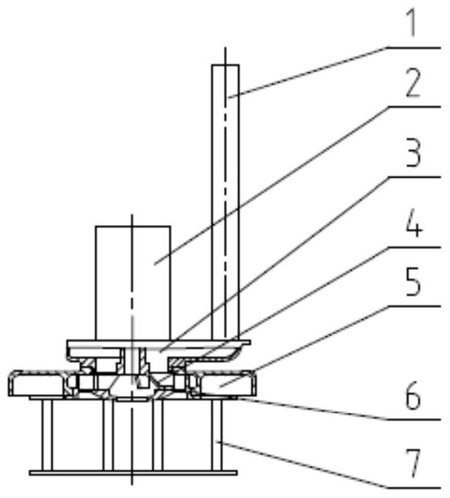

1.一種MBR一體化污水處理方法，其特征在于，采用曝氣機，曝氣機安裝在好氧池中；曝氣機包括進氣管（1）和從上到下依次連接的潛水電泵（2）、進氣室（3）、混合室（5）和底座（7），進氣管（1）的上端露出液面，進氣管（1）的下端與進氣室（3）連通，進氣室（3）與混合室（5）連通，空氣依次經進氣管（1）和進氣室（3）流入混合室（5）內；混合室（5）的底端設有進水口，水體從進水口流入混合室（5）內；曝氣機還包括葉輪（4），葉輪（4）包括輪轂（42）、盤體（41）和若干葉片（43），盤體（41）設置在輪轂（42）底端，若干葉片（43）沿輪轂周向設置在盤體（41）下端；輪轂（42）中心設有與潛水電泵轉子軸適配的軸孔，潛水電泵（2）的轉子軸與輪轂（42）連接；葉片（43）位于混合室（5）內；葉片（43）包括兩個間隔且平行設置的葉板（431），兩個葉板靠近輪轂軸線的一側通過連接板（432）連接，兩個葉板（431）的底端通過底板（433）連接，葉板（431）、連接板（432）和底板（433）之間形成氣腔（45）；氣腔（45）的頂端開口為進氣口，進氣口與混合室（5）連通；氣腔的遠離輪轂軸線的一側開口為出氣口；葉板（431）上布設有若干曝氣孔（44）；連接板（432）傾斜向下向遠離輪轂軸線方向布設；曝氣機還包括導葉組件（6），導葉組件（6）位于混合室（5）內，且位于葉輪外壁與混合室內壁之間；導葉組件（6）包括本體（63）和若干導葉（61），本體（63）底端中心設有進水口（64），與混合室的進水口相對；若干導葉（61）沿本體（63）周向布設，葉片位于導葉（61）包圍形成的葉輪腔（62）中；相鄰導葉（61）之間形成導流道，導流道的出口與混合室（5）的流道進口相對；導葉（61）的兩個導流面分別為第一導流面（611）和第二導流面（612），兩個導流面上均間隔設置有若干條豎直布設的切割槽；其中，第一導流面（611）為與葉輪產生的轉動流體進入導流道后先接觸的一面；第一導流面（611）上間隔設置有若干條豎直布設的第一切割槽（6111），第二導流面（612）上間隔設置有若干條豎直布設的第二切割槽（6121）；導葉（61）的第一導流面（611）為弧形凹面，第二導流面（612）為弧形凸面，且第一導流面和第二導流面的弧線方向與葉輪的轉動方向一致；形成同一導流道的第一導流面和第二導流面，第一導流面（611）背向?qū)Я鞯乐行能壽E凸出，相對于導流道中心軌跡，第一導流面（611）為弧形凹面；第二導流面（612）朝向?qū)Я鞯乐行能壽E凸出，相對于導流道中心軌跡，第二導流面（612）為弧形凸面；相鄰兩個導葉之間形成的導流道的中心軌跡為弧線，弧線沿葉輪腔周向向外延伸，且延伸方向與葉輪的轉動方向一致；相鄰兩個導葉之間形成的導流道包括由進口到出口依次連通的收集段、擴散段和過渡段，收集段中的流體僅與其中一個導葉的第一導流面（611）接觸，擴散段中的流體與一個導葉的第一導流面（611）和另一個導葉的第二導流面（612）接觸，過渡段中的流體僅與另一個導葉的第二導流面（612）接觸；導流道的橫截面積由進口到出口逐漸增大；所述MBR一體化污水處理方法包括以下步驟：步驟10，啟動好氧池內的曝氣機，葉輪（4）旋轉使得混合室（5）中形成負壓，將水面以上的空氣吸入混合室（5）中；同時，好氧池內的水體進入混合室（5）中；步驟20，混合室（5）中的空氣流入葉輪的葉片的氣腔（45）中，一部分空氣經氣腔的兩個側面的曝氣孔（44）向外周向流出，流出后與葉片之間的水體進行預混合，形成第一汽水混合液；第一汽水混合液在旋轉的葉片作用下形成旋轉汽水混合液，作為曝氣機的動力流體，在混合室（5）中產生真空，進一步吸入空氣進行混合；另一部分空氣經氣腔的出氣口從氣腔的外圓周徑向流出，流出后與旋轉汽水混合液再次進行混合，形成第二汽水混合液；步驟30，汽水混合液流入混合室（5）的直線流道內，繼而噴入周邊水體，以進行氧的轉移過程；所述步驟30具體包括：步驟301，第二汽水混合液流入導葉組件的相鄰導葉之間形成的導流道中；步驟302，第二汽水混合液進入導流道后，依次經過導流道的收集段、擴散段和過渡段，形成第三汽水混合液；步驟303，第三汽水混合液流入混合室（5）的直線流道內，繼而噴入周邊水體，以進行氧的轉移過程。
2.根據權利要求1所述的一種MBR一體化污水處理方法，其特征在于，所述步驟302中，第二汽水混合液流入收集段中，第一切割槽對汽水混合液的外圈不斷進行切割；同時，第一導流面不斷改變汽水混合液在導流道徑向上的位置，形成第一子汽水混合液；主要進行導流道徑向上的氧轉移過程，擴大在導流道徑向上的溶氧效率，初步改善導葉組件的能量轉換功能，減小旋轉運動。
3.根據權利要求2所述的一種MBR一體化污水處理方法，其特征在于，所述步驟302中，第一子汽水混合液流入擴散段中，第一切割槽對汽水混合液的外圈進行切割，第二切割槽對汽水混合液的內圈進行切割；同時，受到第一導流面的不斷擠壓和第二導流面的擴散共同作用，汽水混合液在第一導流面和第二導流面之間不斷改變在導流道徑向上的位置并在導流道中沿導流道軸向流動，同時實現導流道徑向上和導流道軸向上與相鄰汽水混合液的混合，汽水混合液外圈與遠離第一導流面的汽水混合液進行混合，汽水混合液的內圈向著靠近第二導流面的方向擴散稀釋，同時在導流道徑向上和導流道軸向上提高溶氧效率；當汽水混合液流經到下游的第一切割槽和第二切割槽時，下游的第一切割槽不斷在外圈對汽水混合液進行切割，下游的第二切割槽不斷在內圈對汽水混合液進行切割，直至擴散段末端，將水珠和氣泡切割成更細密、更細小，更細密、更細小的水珠和氣泡不斷改變在導流道徑向上的位置和導流道軸向上的位置，將更多的氧轉移至水中，形成第二子汽水混合液；進行導流道徑向上和導流道軸向上的氧轉移過程，擴大在導流道徑向上和導流道軸向上的溶氧效率，有效改善導葉組件的能量轉換功能，減小旋轉運動造成的壓力損失。
4.根據權利要求3所述的一種MBR一體化污水處理方法，其特征在于，所述步驟302中，第二子汽水混合液流入過渡段中，第二切割槽對汽水混合液的內圈進行切割，形成第三汽水混合液；同時，第二導流面不斷擴大汽水混合液的出口截面積，使汽水混合液的流動趨于導流道軸向的流動；主要進行導流道軸向上的氧轉移過程，擴大在導流道軸向上的溶氧效率，加強導葉組件的能量轉換功能，再次減小旋轉運動造成的壓力損失。
5.根據權利要求1所述的一種MBR一體化污水處理方法，其特征在于，所述步驟302中，第二汽水混合液進入導流道后，從導流道的進口向?qū)Я鞯赖某隹诹鲃舆^程中，由于導流道的橫截面積逐漸增大，汽水混合液速度逐漸降低，將速度能轉化為壓力能，使汽水混合液以高于大氣壓噴入水體中，增加氧轉移效果；同時，消除汽水混合液從葉輪流出的旋轉運動，使得汽水混合液順利進入混合室的直線流道中，以避免由此造成的水力損失。
發明內容
本發明所要解決的技術問題是：提供一種MBR一體化污水處理方法，提高好氧池內的曝氣量和溶氧效率，提高脫氮除磷效果。
為解決上述技術問題，本發明實施例提供一種MBR一體化污水處理方法，包括以下步驟：
步驟10，啟動好氧池內的曝氣機，葉輪旋轉使得混合室中形成負壓，將水面以上的空氣吸入混合室中；同時，好氧池內的水體進入混合室中；
步驟20，混合室中的空氣流入葉輪的葉片的氣腔中，一部分空氣經氣腔的兩個側面的曝氣孔向外周向流出，流出后與葉片之間的水體進行預混合，形成第一汽水混合液；第一汽水混合液在旋轉的葉片作用下形成旋轉汽水混合液，作為曝氣機的動力流體，在混合室中產生真空，進一步吸入空氣進行混合；另一部分空氣經氣腔的出氣口從氣腔的外圓周徑向流出，流出后與旋轉汽水混合液再次進行混合，形成第二汽水混合液；
步驟30，汽水混合液流入混合室的直線流道內，繼而噴入周邊水體，以進行氧的轉移過程。
作為本發明實施例的進一步改進，所述步驟30具體包括：
步驟301，第二汽水混合液流入導葉組件的相鄰導葉之間形成的導流道中；
步驟302，第二汽水混合液進入導流道后，依次經過導流道的收集段、擴散段和過渡段，形成第三汽水混合液；
步驟303，第三汽水混合液流入混合室的直線流道內，繼而噴入周邊水體，以進行氧的轉移過程。
作為本發明實施例的進一步改進，所述步驟302中，第二汽水混合液流入收集段中，第一切割槽對汽水混合液的外圈不斷進行切割；同時，第一導流面不斷改變汽水混合液在導流道徑向上的位置，形成第一子汽水混合液；主要進行導流道徑向上的氧轉移過程，擴大在導流道徑向上的溶氧效率，初步改善導葉組件的能量轉換功能，減小旋轉運動。
作為本發明實施例的進一步改進，所述步驟302中，第一子汽水混合液流入擴散段中，第一切割槽對汽水混合液的外圈進行切割，第二切割槽對汽水混合液的內圈進行切割；同時，受到第一導流面的不斷擠壓和第二導流面的擴散共同作用，汽水混合液在第一導流面和第二導流面之間不斷改變在導流道徑向上的位置并在導流道中沿導流道軸向流動，同時實現導流道徑向上和導流道軸向上與相鄰汽水混合液的混合，汽水混合液外圈與遠離第一導流面的汽水混合液進行混合，汽水混合液的內圈向著靠近第二導流面的方向擴散稀釋，同時在導流道徑向上和導流道軸向上提高溶氧效率；當汽水混合液流經到下游的第一切割槽和第二切割槽時，下游的第一切割槽不斷在外圈對汽水混合液進行切割，下游的第二切割槽不斷在內圈對汽水混合液進行切割，直至擴散段末端，將水珠和氣泡切割成更細密、更細小，更細密、更細小的水珠和氣泡不斷改變在導流道徑向上的位置和導流道軸向上的位置，將更多的氧轉移至水中，形成第二子汽水混合液；進行導流道徑向上和導流道軸向上的氧轉移過程，擴大在導流道徑向上和導流道軸向上的溶氧效率，有效改善導葉組件的能量轉換功能，減小旋轉運動造成的壓力損失。
作為本發明實施例的進一步改進，所述步驟302中，第二子汽水混合液流入過渡段中，第二切割槽對汽水混合液的內圈進行切割，形成第三汽水混合液；同時，第二導流面不斷擴大汽水混合液的出口截面積，使汽水混合液的流動趨于導流道軸向的流動；主要進行導流道軸向上的氧轉移過程，擴大在導流道軸向上的溶氧效率，加強導葉組件的能量轉換功能，再次減小旋轉運動造成的壓力損失。
作為本發明實施例的進一步改進，所述步驟302中，第二汽水混合液進入導流道后，從導流道的進口向?qū)Я鞯赖某隹诹鲃舆^程中，由于導流道的橫截面積逐漸增大，汽水混合液速度逐漸降低，將速度能轉化為壓力能，使汽水混合液以高于大氣壓噴入水體中，增加氧轉移效果；同時，消除汽水混合液從葉輪流出的旋轉運動，使得汽水混合液順利進入混合室的直線流道中，以避免由此造成的水力損失。
與現有技術相比，本發明的技術方案具有以下有益效果：本發明提供的MBR一體化污水處理方法，設置在好氧池中的曝氣機，進氣室中的空氣經氣腔的進氣口進入氣腔，氣腔中的一部分空氣從葉板上的曝氣孔流出，與相鄰葉片之間的水體進行預混合，形成第一汽水混合液，第一汽水混合液在旋轉葉片作用下形成旋轉汽水混合液；另一部分空氣從氣腔的出氣口流出，與旋轉汽水混合液再次進行混合，形成第二汽水混合液；第一汽水混合液作為曝氣機的動力流體，相比于現有技術中用水體作為曝氣機的動力流體，可以有效提高主曝氣的曝氣量，保證活性污泥等微生物所需要的溶解氧，提高脫氮除磷效果。
（發明人：黃學軍;葉昕;李善庭;王震;史長彪;顧玉中;陳世剛;張允敬）
