公布日：2023.12.08
申請日：2023.10.24
分類號：C02F9/00(2023.01)I;B01F35/71(2022.01)I;B01F35/83(2022.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F103/00(2006.01)N;B01F101/
00(2022.01)N
摘要
本發明涉及一種實驗室廢水凈化設備及其方法，屬于廢水處理技術領域，包括機架、水池、沖洗機構、傳動箱、原料箱、輸送管、混合桶、分離箱、輸送機構和過濾機構；混合桶和分離箱均設置在機架上；水池設置在混合桶和分離箱上；水池內設置有螺旋噴水槽；沖洗機構設置在機架上；沖洗機構包括兩個輸出端，其中一個輸出端與螺旋噴水槽連通，另一個輸出端位于水池的上方；傳動箱設置在混合桶上，水池的輸出端與傳動箱連通；輸送機構設置在傳動箱內；原料箱設置在混合桶上；原料箱的輸出端與輸送管連接；輸送機構設置在傳動箱和輸送管內；輸送管的輸出端與混合桶連接；過濾機構設置在分離箱內。本發明能夠根據廢水的量自動倒入對應量的凝絮劑。
權利要求書

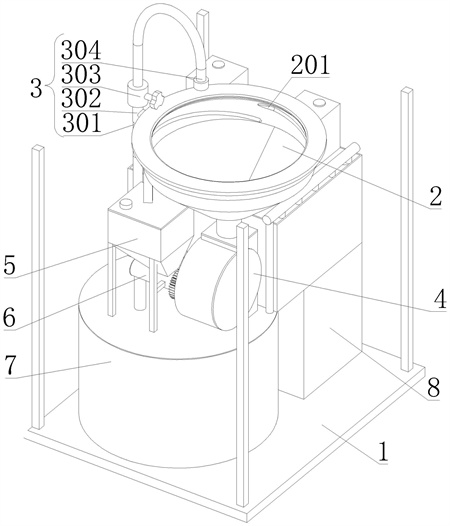

1.一種實驗室廢水凈化設備，其特征在于，包括機架(1)、水池(2)、沖洗機構(3)、傳動箱(4)、原料箱(5)、輸送管(6)、混合桶(7)、分離箱(8)、輸送機構(9)和過濾機構；混合桶(7)和分離箱(8)均設置在機架(1)上；水池(2)設置在混合桶(7)和分離箱(8)上；水池(2)內設置有螺旋噴水槽(201)；沖洗機構(3)設置在機架(1)上；沖洗機構(3)包括兩個輸出端，其中一個輸出端與螺旋噴水槽(201)連通，另一個輸出端位于水池(2)的上方；傳動箱(4)設置在混合桶(7)上，傳動箱(4)的輸出端與混合桶(7)連通，且位于水池(2)的下方，水池(2)的輸出端與傳動箱(4)連通；輸送機構(9)設置在傳動箱(4)內；原料箱(5)設置在混合桶(7)上；原料箱(5)的輸出端與輸送管(6)連接；輸送機構(9)設置在傳動箱(4)和輸送管(6)內；輸送管(6)的輸出端與混合桶(7)連接；過濾機構設置在分離箱(8)內。
2.根據權利要求1所述的一種實驗室廢水凈化設備，其特征在于，沖洗機構(3)包括進水管(301)、三分頭(302)、控制閥(303)和噴淋管(304)；進水管(301)設置在機架(1)上，三分頭(302)與進水管(301)連接，控制閥(303)設置在三分頭(302)上，三分頭(302)與螺旋噴水槽(201)連通，且噴淋管(304)與三分頭(302)連通。
3.根據權利要求1所述的一種實驗室廢水凈化設備，其特征在于，輸送機構(9)包括葉輪(901)、傳動組件(902)和螺旋輸送葉(903)；葉輪(901)轉動設置在傳動箱(4)內；螺旋輸送葉(903)轉動設置在輸送管(6)內；葉輪(901)通過傳動組件(902)與螺旋輸送葉(903)驅動連接。
4.根據權利要求1所述的一種實驗室廢水凈化設備，其特征在于，過濾機構包括濾板(10)、輸料機構(11)和儲存盒(12)；輸料機構(11)設置在混合桶(7)內，輸料機構(11)的輸出端位于分離箱(8)內，且位于濾板(10)的上方；濾板(10)傾斜設置；儲存盒(12)設置在分離箱(8)內，儲存盒(12)位于濾板(10)的下方，儲存盒(12)與分離箱(8)可拆連接。
5.根據權利要求1所述的一種實驗室廢水凈化設備，其特征在于，分離箱(8)上設置有藥劑盒(13)；藥劑盒(13)設置有多個，藥劑盒(13)的輸出端與分離箱(8)內連通。
6.根據權利要求1所述的一種實驗室廢水凈化設備，其特征在于，機架(1)的上端設置有臺面；水池(2)設置在臺面上。
7.根據權利要求1所述的一種實驗室廢水凈化設備，其特征在于，水池(2)上設置有過濾網，過濾網與水池(2)可拆連接。
8.一種實驗室廢水凈化方法，采用權利要求1所述的實驗室廢水凈化設備，其特征在于，該方法包括以下步驟：S1、將廢水倒入到水池(2)內，通過沖洗機構(3)朝向螺旋噴水槽(201)內注水，而螺旋噴水槽(201)呈螺旋型結構，使得水流呈螺旋型沖入到水池(2)內，對廢水進行沖刷；S2、凝絮劑放置到原料箱(5)內；S3、廢水流入到傳動箱(4)內，并推動輸送機構(9)轉動，輸送機構(9)對原料箱(5)內的凝絮劑進行輸送，使得凝絮劑輸送到輸送管(6)內，再通過輸送管(6)輸送到混合桶(7)內；S4、凝絮劑根據廢料的量自動輸送，當廢水停止輸送時，凝絮劑同步停止；S5、凝絮劑對廢水中的雜質進行凝絮，將廢水和雜質一同輸送到分離箱(8)內；S6、通過過濾機構對凝絮部分進行過濾，水體部則流入到混合桶(7)內，進行中和化處理。
發明內容
本發明的目的是針對背景技術中存在的問題，提出一種能夠根據廢水的量自動倒入對應量的凝絮劑的實驗室廢水凈化設備及其方法。
本發明的技術方案：一種實驗室廢水凈化設備，包括機架、水池、沖洗機構、傳動箱、原料箱、輸送管、混合桶、分離箱、輸送機構和過濾機構；
混合桶和分離箱均設置在機架上；水池設置在混合桶和分離箱上；水池內設置有螺旋噴水槽；沖洗機構設置在機架上；沖洗機構包括兩個輸出端，其中一個輸出端與螺旋噴水槽連通，另一個輸出端位于水池的上方；傳動箱設置在混合桶上，傳動箱的輸出端與混合桶連通，且位于水池的下方，水池的輸出端與傳動箱連通；輸送機構設置在傳動箱內；原料箱設置在混合桶上；原料箱的輸出端與輸送管連接；輸送機構設置在傳動箱和輸送管內；輸送管的輸出端與混合桶連接；過濾機構設置在分離箱內。
優選的，沖洗機構包括進水管、三分頭、控制閥和噴淋管；進水管設置在機架上，三分頭與進水管連接，控制閥設置在三分頭上，三分頭與螺旋噴水槽連通，且噴淋管與三分頭連通。
優選的，輸送機構包括葉輪、傳動組件和螺旋輸送葉；葉輪轉動設置在傳動箱內；螺旋輸送葉轉動設置在輸送管內；葉輪通過傳動組件與螺旋輸送葉驅動連接。
優選的，過濾機構包括濾板、輸料機構和儲存盒；輸料機構設置在混合桶內，輸料機構的輸出端位于分離箱內，且位于濾板的上方；濾板傾斜設置；儲存盒設置在分離箱內，儲存盒位于濾板的下方，儲存盒與分離箱可拆連接。
優選的，分離箱上設置有藥劑盒；藥劑盒設置有多個，藥劑盒的輸出端與分離箱內連通。
優選的，機架的上端設置有臺面；水池設置在臺面上。
優選的，水池上設置有過濾網，過濾網與水池可拆連接。
一種實驗室廢水凈化方法，采用上述的實驗室廢水凈化設備，包括以下步驟：
S1、將廢水倒入到水池內，通過沖洗機構朝向螺旋噴水槽內注水，而螺旋噴水槽呈螺旋型結構，使得水流呈螺旋型沖入到水池內，對廢水進行沖刷；
S2、凝絮劑放置到原料箱內；
S3、廢水流入到傳動箱內，并推動輸送機構轉動，輸送機構對原料箱內的凝絮劑進行輸送，使得凝絮劑輸送到輸送管內，再通過輸送管輸送到混合桶內；
S4、凝絮劑根據廢料的量自動輸送，當廢水停止輸送時，凝絮劑同步停止；
S5、凝絮劑對廢水中的雜質進行凝絮，將廢水和雜質一同輸送到分離箱內；
S6、通過過濾機構對凝絮部分進行過濾，水體部則流入到混合桶內，進行中和化處理。
與現有技術相比，本發明具有如下有益的技術效果：
本發明中，通過沖洗機構朝向螺旋噴水槽內注水，水通過螺旋噴水槽呈螺旋型結構噴出，從而能夠更好的對水池上的殘留的污水和污垢進行去除，去除完成后的廢水則流入到傳動箱內，螺旋輸送葉在轉動時，對原料箱內的凝絮劑進行輸送，將凝絮劑輸送到輸送管內，再通過輸送管輸送到混合桶內，實現了在倒入廢水時，自動輸送凝絮劑，且凝絮劑的量將會跟隨廢水的量同步，廢水多時，則凝絮劑的量同步增加，廢水少時，則同步減少，無需人工添加凝絮劑，避免產生凝絮劑不夠或過多的問題；根據檢測結果將藥劑盒內的酸洗溶液或堿性溶液加入到分離箱內進行中和化反應，完成對實驗室廢水的凈化處理，且本申請結構小巧，適合實驗室等區域使用。
（發明人：張東星;潘忠雄;朱鵬）
