公布日：2023.12.26
申請日：2023.10.30
分類號：C02F11/13(2019.01)I
摘要
本發明涉及污泥干化設備技術領域，尤其涉及一種高效環保型污泥干化設備，包括殼體，所述殼體上設置有進料口，所述殼體內固定有容納桶，所述容納桶上周向設置有多列第一通孔，所述容納桶內設置有旋轉桶，所述旋轉桶上對應所述第一通孔的位置設置有第二通孔，所述容納桶和所述旋轉桶的側面之間設置有間距形成通風層，所述殼體內設置有用于驅動所述旋轉桶旋轉的第一驅動裝置；所述殼體內設置有能夠穿過第一通孔和第二通孔的插釘，每列插釘?shù)暮蠖诉B接有一固定板，所述殼體內設置有帶動固定板前后移動的第二驅動裝置；所述殼體內設置有用于給污泥加熱的加熱裝置和用于給通風層吹風的吹風裝置。該污泥干化設備提高了對污泥的干化效率。
權利要求書

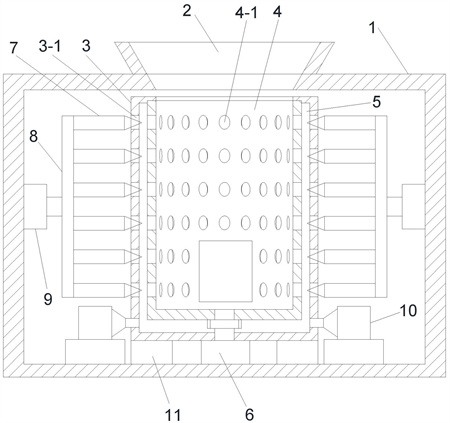

1.一種高效環保型污泥干化設備，包括殼體（1），所述殼體上設置有進料口（2），其特征在于，所述殼體內固定有容納桶（3），所述容納桶上周向設置有多列第一通孔（3-1），所述容納桶內設置有旋轉桶（4），所述旋轉桶上對應所述第一通孔的位置設置有第二通孔（4-1），所述容納桶和所述旋轉桶的側面之間設置有間距形成通風層（5），所述殼體內設置有用于驅動所述旋轉桶旋轉的第一驅動裝置（6）；所述殼體內設置有能夠穿過第一通孔和第二通孔的插釘（7），每列插釘?shù)暮蠖诉B接有一固定板（8），所述殼體內設置有帶動固定板前后移動的第二驅動裝置（9）；所述殼體內設置有用于給污泥加熱的加熱裝置和用于給通風層吹風的吹風裝置（10）。
2.根據權利要求1所述的一種高效環保型污泥干化設備，其特征在于，所述加熱裝置包括第一加熱裝置和第二加熱裝置，所述第一加熱裝置為所述固定板，所述固定板為電加熱板；所述吹風裝置包括裝置外殼（10-1），所述裝置外殼的一側設置有進風口（10-2），另一側設置有出風口（10-3），所述容納桶和所述吹風裝置之間設置有用于連通出風口和通風層的風道（10-4）；所述第二加熱裝置為電加熱裝置（10-5），設置于進風口和出風口之間，所述第二加熱裝置與所述進風口之間設置有用于向出風口吹風的風扇（10-6）。
3.根據權利要求2所述的一種高效環保型污泥干化設備，其特征在于，所述電加熱裝置為電加熱網、電加熱板、電機熱棒和電加熱絲的一種或多種；所述進風口處安裝有過濾網（10-7）。
4.根據權利要求1所述的一種高效環保型污泥干化設備，其特征在于，所述容納桶的底端固定有兩個支撐塊（11），兩個支撐塊以容納桶的中心位置對稱設置，所述支撐塊與所述殼體固定連接；所述第一驅動裝置為電機，所述電機設置于兩個支撐塊中間位置，電機的電機軸穿過所述容納桶與所述旋轉桶連接。
5.根據權利要求1-4任一項所述的一種高效環保型污泥干化設備，其特征在于，所述殼體的頂端固定有U形支架（12），所述U形支架上開口朝下設置，兩端與所述殼體連接；所述U形支架的頂端固定還有升降裝置（13），所述升降裝置的動力輸出端對應所述進料口設置，并且連接有升降桶（14），所述升降桶開口朝下設置，直徑小于所述旋轉桶的直徑。
6.根據權利要求5所述的一種高效環保型污泥干化設備，其特征在于，所述容納桶的頂端設置有L折彎，所述L形折彎與所述旋轉桶間隙配合或轉動連接。
7.根據權利要求5所述的一種高效環保型污泥干化設備，其特征在于，所述插釘?shù)闹睆�、第一通孔的直徑以及第二通孔的直徑相同�?/span>
8.根據權利要求5所述的一種高效環保型污泥干化設備，其特征在于，所述旋轉桶的底部設置有出料口（4-2），所述旋轉桶上設置有用于控制出料口開閉的閘門；所述容納桶上對應所述出料口的位置設置有排料口。
9.根據權利要求5所述的一種高效環保型污泥干化設備，其特征在于，所述升降裝置為液壓缸或電動升降桿。
10.根據權利要求5所述的一種高效環保型污泥干化設備，其特征在于，所述插釘?shù)募舛碎L度小于等于通風層的寬度。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種高效環保型污泥干化設備，以解決上述的技術問題。
為了實現上述目的，本發明采用了如下技術方案：一種高效環保型污泥干化設備，包括殼體，所述殼體上設置有進料口，所述殼體內固定有容納桶，所述容納桶上周向設置有多列第一通孔，所述容納桶內設置有旋轉桶，所述旋轉桶上對應所述第一通孔的位置設置有第二通孔，所述容納桶和所述旋轉桶的側面之間設置有間距形成通風層，所述殼體內設置有用于驅動所述旋轉桶旋轉的第一驅動裝置；所述殼體內設置有能夠穿過第一通孔和第二通孔的插釘，每列插釘?shù)暮蠖诉B接有一固定板，所述殼體內設置有帶動固定板前后移動的第二驅動裝置；所述殼體內設置有用于給污泥加熱的加熱裝置和用于給通風層吹風的吹風裝置。
優選的，所述加熱裝置包括第一加熱裝置和第二加熱裝置，所述第一加熱裝置為所述固定板，所述固定板為電加熱板；所述吹風裝置包括裝置外殼，所述裝置外殼的一側設置有進風口，另一側設置有出風口，所述容納桶和所述吹風裝置之間設置有用于連通出風口和通風層的風道；所述第二加熱裝置為電加熱裝置，設置于進風口和出風口之間，所述第二加熱裝置與所述進風口之間設置有用于向出風口吹風的風扇。
優選的，所述電加熱裝置為電加熱網、電加熱板、電機熱棒和電加熱絲的一種或多種；所述進風口處安裝有過濾網。
優選的，所述容納桶的底端固定有兩個支撐塊，兩個支撐塊以容納桶的中心位置對稱設置，所述支撐塊與所述殼體固定連接；所述第一驅動裝置為電機，所述電機設置于兩個支撐塊中間位置，電機的電機軸穿過所述容納桶與所述旋轉桶連接。
優選的，所述殼體的頂端固定有U形支架，所述U形支架上開口朝下設置，兩端與所述殼體連接；所述U形支架的頂端固定還有升降裝置，所述升降裝置的動力輸出端對應所述進料口設置，并且連接有升降桶，所述升降桶開口朝下設置，直徑小于所述旋轉桶的直徑。
優選的，所述容納桶的頂端設置有L折彎，所述L形折彎與所述旋轉桶間隙配合或轉動連接。
優選的，所述插釘?shù)闹睆�、第一通孔的直徑以及第二通孔的直徑相同�?/span>
優選的，所述旋轉桶的底部設置有出料口，所述旋轉桶上設置有用于控制出料口開閉的閘門；所述容納桶上對應所述出料口的位置設置有排料口。
優選的，所述升降裝置為液壓缸或電動升降桿。
優選的，所述插釘?shù)募舛碎L度小于等于通風層的寬度。
本發明的高效環保型污泥干化設備在使用時，污泥通過進料口進入旋轉桶內，第二驅動裝置推動固定板帶動插釘經過第一通孔和第二通孔插入旋轉桶內，最終插入污泥堆內；然后且啟第一驅動裝置帶動旋轉桶旋轉，旋轉的過程中，污泥堆被插釘分割，產生空隙；然后停止第一驅動裝置，斷開電加熱板電源，第二驅動裝置拉動固定板帶動插釘后退直至插釘?shù)那岸送顺龅诙ǹ�，啟動第二加熱裝置和風扇，風扇吹過第二加熱裝置產生熱風，熱風經風道進入通風層然后經過第二通孔進入旋轉桶給污泥堆通風加熱，由于縫隙的存在，使得污泥堆內部能夠有熱氣流通過，提高了對污泥的干化效率。
（發明人：花成巍;鮑凱華;高瑩瑩;周順龍;欒素鳳）
