公布日：2023.12.08

申請日：2023.11.03

分類號：B01D29/94(2006.01)I;B01D29/66(2006.01)I

摘要

本發明涉及過濾裝置領域，具體涉及一種玻璃生產廢水過濾裝置。一種玻璃生產廢水過濾裝置，殼體、過濾組件、兩個驅動組件和兩個集料倉。過濾組件包括過濾網、兩個升降軸、偏轉軸、多個擋料板和伸縮架。兩個升降軸對稱，可轉動且可上下滑動地設置在殼體上，初始狀態升降軸所在位置低于偏轉軸所在位置。過濾網以在升降軸轉動時帶動過濾網轉動。多個擋料板周向均布在過濾網上，伸縮架可沿中部鉸接點對折，且伸縮架的鉸接點處設有扭簧，以使伸縮架兩端有向上的趨勢。每個驅動組件設置在一個升降軸的下方，用于帶動升降軸轉動。每個集料倉設置在一個升降軸的下方，用于接收過濾網上的物料，對堵塞的過濾網進行疏通，以達到提高過濾效率的效果。

權利要求書

1.一種玻璃生產廢水過濾裝置，其特征在于：包括：殼體；過濾組件，過濾組件包括過濾網、兩個升降軸、偏轉軸、多個擋料板和伸縮架；偏轉軸沿前后方向水平設置，且可左右滑動地安裝在殼體內；兩個升降軸對稱設置在偏轉軸的左右兩側，升降軸與偏轉軸相平行，可轉動且可上下滑動地設置在殼體上，初始狀態升降軸所在位置低于偏轉軸所在位置；過濾網呈傳送帶狀，套裝在升降軸和偏轉軸上，以在升降軸轉動時帶動過濾網轉動；多個擋料板周向均布在過濾網上，每個擋料板沿前后方向延伸，且可與殼體的左右側壁相接觸；伸縮架呈環狀，且可沿左右方向伸縮；伸縮架的中部設有鉸接點，以使伸縮架可沿中部鉸接點對折；伸縮架套裝在過濾網，且伸縮架的鉸接點處設有扭簧，以使伸縮架兩端有向上的趨勢；兩個驅動組件，每個驅動組件設置在一個升降軸的下方，用于帶動升降軸轉動；一側的驅動組件配置成另一側的升降軸向上移動至和偏轉軸同一高度時，帶動其上方的升降軸轉動，以使物料向另一側輸送；驅動組件包括驅動葉輪、驅動豎桿和傳動機構；驅動葉輪包括上驅動環、下驅動環和多個彈性葉片；下驅動環可轉動地設置在殼體底部；上驅動環的軸心處設有插接孔，與下驅動環同軸設置；多個彈性葉片沿上驅動環軸向均布設置；彈性葉片的上端與上驅動環連接，下端與下驅動環連接，且彈性葉片初始狀態具有一定傾斜，以在上驅動環向下移動時彈性葉片發生螺旋形變；驅動豎桿豎直設置，與升降軸通過傳動機構連接，可滑動地插裝在插接孔內，驅動豎桿上設有同步組件，以在另一側的升降軸向上移動至和偏轉軸同一高度時，同步組件帶動驅動豎桿使彈性葉片發生形變；傳動機構包括驅動橫桿、傳動帶、第一錐齒輪和第二錐齒輪；第一錐齒輪設置在確定豎桿的上方；驅動橫桿水平設置在一個升降軸的下方；第二錐齒輪固定套裝在驅動橫桿上，且和第一錐齒輪相嚙合；傳動帶用于連接驅動橫桿和升降軸；兩個集料倉，每個集料倉設置在一個升降軸的下方，用于接收過濾網上的物料，左側的集料倉收集右側過濾網產生的物料，右側的集料倉收集左側過濾網產生的物料；當水流在過濾網的右側的水流的流量較大時，玻璃渣在過濾網的右側發生堆積，使過濾網的右側向下移動，右側的升降軸下降，隨著玻璃渣在過濾網右側堆積的變多，右側的彈性葉片彎曲角度變大，水流從上至下流動推動右側的驅動葉輪轉動，帶動右側的驅動豎桿轉動，帶動右側的第一錐齒輪轉動，帶動右側的第二錐齒輪轉動，帶動右側的驅動橫桿轉動，帶動右側的傳動帶轉動，使右側的升降軸轉動帶動玻璃渣向左側移動，玻璃渣被帶到左側的集料倉中收集，以緩解右側過濾網的水流沖擊力，同時過濾網的轉動將附著在過濾網上的玻璃渣帶至背面時，在從上至下水流的沖刷下，將附著在過濾網上的玻璃渣沖刷掉。

2.根據權利要求1所述的一種玻璃生產廢水過濾裝置，其特征在于：同步組件包括下壓環；下壓環固定套裝在驅動豎桿上，以再驅動豎桿向下將至預設高度時，下壓環和上驅動環相接觸。

3.根據權利要求1所述的一種玻璃生產廢水過濾裝置，其特征在于：升降軸上設置有驅動輪；驅動輪固定套裝在升降軸上，且和過濾網內壁摩擦接觸。

4.根據權利要求1所述的一種玻璃生產廢水過濾裝置，其特征在于：集料倉呈長方體匡狀；集料倉由濾網構成，水平設置，插裝在驅動豎桿上；集料倉的側壁與殼體的側面相接觸。

5.根據權利要求1所述的一種玻璃生產廢水過濾裝置，其特征在于：殼體的前后均設有一個水平槽和兩個豎直槽；水平槽水平設置，偏轉軸的前后兩端分別可插入在相應的水平槽內；豎直槽豎直設置，每個升降軸的兩端分別可插入相應的豎直槽內。

6.根據權利要求5所述的一種玻璃生產廢水過濾裝置，其特征在于：每個水平槽內設有兩個彈簧；兩個彈簧分別水平設置在偏轉軸的兩側；彈簧的一端和偏轉軸連接，另一端和水平槽連接。

7.根據權利要求1所述的一種玻璃生產廢水過濾裝置，其特征在于：伸縮架為兩個，分別套置在過濾網的前后兩側。

發明內容

本發明提供一種玻璃生產廢水過濾裝置，以解決現有的過濾轉置過濾效率低問題。

本發明的一種玻璃生產廢水過濾裝置采用如下技術方案：

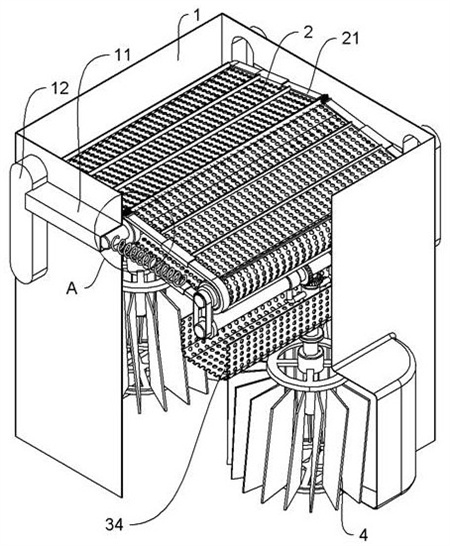

一種玻璃生產廢水過濾裝置，殼體、過濾組件、兩個驅動組件和兩個集料倉；過濾組件包括過濾網、兩個升降軸、偏轉軸、多個擋料板和伸縮架；偏轉軸沿前后方向水平設置，且可左右滑動地安裝在殼體內；兩個升降軸對稱設置在偏轉軸的左右兩側，升降軸與偏轉軸相平行，可轉動且可上下滑動地設置在殼體上，初始狀態升降軸所在位置低于偏轉軸所在位置；過濾網呈傳送帶狀，套裝在升降軸和偏轉軸上，以在升降軸轉動時帶動過濾網轉動；多個擋料板周向均布在過濾網上，每個擋料板沿前后方向延伸，且可與殼體的左右側壁相接觸；伸縮架呈環狀，且可沿左右方向伸縮；伸縮架的中部設有鉸接點，以使伸縮架可沿中部鉸接點對折；伸縮架套裝在過濾網，且伸縮架的鉸接點處設有扭簧，以使伸縮架兩端有向上的趨勢；每個驅動組件設置在一個升降軸的下方，用于帶動升降軸轉動；一側的驅動組件配置成另一側的升降軸向上移動至和偏轉軸同一高度時，帶動其上方的升降軸轉動，以使物料向另一側輸送；每個集料倉設置在一個升降軸的下方，用于接收過濾網上的物料。

進一步地，驅動組件包括驅動葉輪、驅動豎桿和傳動機構；驅動葉輪包括上驅動環、下驅動環和多個彈性葉片；下驅動環可轉動地設置在殼體底部；上驅動環的軸心處設有插接孔，與下驅動環同軸設置；多個彈性葉片沿上驅動環軸向均布設置；彈性葉片的上端與上驅動環連接，下端與下驅動環連接，且彈性葉片初始狀態具有一定傾斜，以在上驅動環向下移動時彈性葉片發生螺旋形變；驅動豎桿豎直設置，與升降軸通過傳動機構連接，可滑動地插裝在插接孔內，驅動豎桿上設有同步組件，以在另一側的升降軸向上移動至和偏轉軸同一高度時，同步組件帶動驅動豎桿使彈性葉片發生形變。

進一步地，同步組件包括下壓環；下壓環固定套裝在驅動豎桿上，以再驅動豎桿向下將至預設高度時，下壓環和上驅動環相接觸。

進一步地，傳動機構包括驅動橫桿、傳動帶、第一錐齒輪和第二錐齒輪；第一錐齒輪設置在確定豎桿的上方；驅動橫桿水平設置在一個升降軸的下方；第二錐齒輪固定套裝在驅動橫桿上，且和第一錐齒輪相嚙合；傳動帶用于連接驅動橫桿和升降軸。

進一步地，升降軸上設置有驅動輪；驅動輪固定套裝在升降軸上，且和過濾網內壁摩擦接觸。

進一步地，集料倉呈長方體匡狀；集料倉由濾網構成，水平設置，插裝在驅動豎桿上；集料倉的側壁與殼體的側面相接觸。

進一步地，殼體的前后均設有一個水平槽和兩個豎直槽；水平槽水平設置，偏轉軸的前后兩端分別可插入在相應的水平槽內；豎直槽豎直設置，每個升降軸的兩端分別可插入相應的豎直槽內。

進一步地，每個水平槽內設有兩個彈簧；兩個彈簧分別水平設置在偏轉軸的兩側；彈簧的一端和偏轉軸連接，另一端和水平槽連接。

進一步地，伸縮架為兩個，分別套置在過濾網的前后兩側。

本發明的有益效果是：本發明的一種玻璃生產廢水過濾裝置，因?yàn)榫哂袣んw、過濾組件、兩個驅動組件和兩個集料倉。過濾網的右側對廢水進行過濾時，物料在右側的過濾網上堆積，過濾網右側下降左側上升。右側的驅動機構帶動升降軸逆勢針轉動，將物料向左側運輸，輸送至左側的集料倉內，減小右側的過濾網受到水流的沖擊力，同時對右側堵塞的過濾網進行疏通，以達到提高過濾效率的效果。

（發明人：馬素珍）
