申請公布號：CN117185588A
申請?zhí)枺?/span>2023114426846
分類號：C02F9/00(2023.01)I;C02F1/78(2023.01)N;C02F1/28(2023.01)N;C02F1/32(2023.01)N
摘要

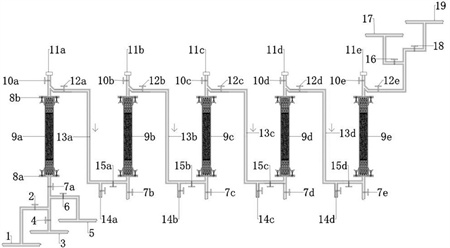

本發明公開了一種新型多功能、模塊化去除抗生素廢水的柱反應裝置，屬于廢水處理技術領域。該去除裝置包括反沖洗劑布水管1、污廢水布水管2、氧化劑/臭氧布水管3、污廢水布水管閥門4、反沖洗布水管閥門5、氧化劑/臭氧布水管閥門6、總進水閥門7、可拆卸法蘭8、石英反應柱9、36等、排氣閥閥門10、可拆卸排氣閥11、出水閥門12、進水閥門13、進水閥門14、排氣閥閥門15、出水閥16、進水閥17、進水閥18、排氣閥閥門19、出水閥20、進水閥21、進水閥22、排氣閥閥門23、出水閥閥門24、進水閥25、進水閥26、排氣閥閥門27、出水閥28、反沖洗水排水閥門29、反沖洗排水管30、排水管閥門31、排水管32、可升降帶反光紫外燈架33、紫外燈34、柱裝置連接金屬軟管35，取樣口閥門37。該去除裝置結構簡單，成本低，可在去除制藥廢水、重金屬廢水方面推廣應用。相應的去除方法操作簡單，過程易控，可高效地去除制藥廢水、重金屬廢水中的四環素。
權利要求書
1.一種新型多功能、模塊化去除抗生素廢水的柱反應裝置，其特征在于，該裝置包括反沖洗劑布水管1、污廢水布水管2、氧化劑/臭氧布水管3、污廢水布水管閥門4、反沖洗布水管閥門5、氧化劑/臭氧布水管閥門6、總進水閥門7、可拆卸法蘭8、石英反應柱9、36等、排氣閥閥門10、可拆卸排氣閥11、出水閥門12、進水閥門13、進水閥門14、排氣閥閥門15、出水閥16、進水閥17、進水閥18、排氣閥閥門19、出水閥20、進水閥21、進水閥22、排氣閥閥門23、出水閥閥門24、進水閥25、進水閥26、排氣閥閥門27、出水閥28、反沖洗水排水閥門29、反沖洗排水管30、排水管閥門31、排水管32、可升降帶反光紫外燈架33、紫外燈34、柱裝置連接金屬軟管35，取樣口閥門37。
2.根據權利要求1所述的一種新型多功能、模塊化去除抗生素廢水的柱反應裝置，其特征在于，所述的反沖洗布水管1位于柱裝置下方，通過三通管件與柱反應裝置連接，并通過反沖洗布水管閥門5控制反沖洗水的進入，其中反沖洗水可為有機溶劑（如甲醇）或水，便于沖洗吸附材料上的藥物。
3.根據權利要求1所述的一種新型多功能、模塊化去除抗生素廢水的柱反應裝置，其特征在于，所述污水布水管2位于柱反應裝置下方，通過三通管件與柱反應裝置連接，并通過污廢水布水管閥門4控制污廢水進入，其中污廢水可以為制藥廢水、重金屬廢水等。
4.根據權利要求1所述的一種新型多功能、模塊化去除抗生素廢水的柱反應裝置，其特征在于，所述氧化劑/臭氧布水管位于柱反應裝置下方，通過三通管件與柱反應裝置連接，用氧化劑/臭氧布水管閥門6控制氧化劑進入，其中氧化劑可以為過硫酸鹽、臭氧、高鐵酸鹽溶液等。
5.根據權利要求1所述的一種新型多功能、模塊化去除抗生素廢水的柱反應裝置，其特征在于，所述總進水閥位于柱反應裝置下方，位于污廢水布水管閥門4、反沖洗布水管閥門5、氧化劑/臭氧布水管閥門6所連接柱反應裝置三通管件上方，用于控制所有進入柱反應裝置液體或氣體的進入。
發明內容
針對上述問題，本發明的目的在于設計了一種多功能、模塊化去除抗生素廢水的柱反應裝置，具有模塊化、易于更換拆卸、可針對不同水質調節工藝、可對生物炭吸附材料再生等優點，用于完善傳統柱裝置處理抗生素廢水的不足。
為了實現上述目的，本發明采用如下技術方案：
一種新型多功能、模塊化去除抗生素廢水的柱反應裝置，其特征在于，該裝置包括反沖洗劑布水管1、污廢水布水管2、氧化劑/臭氧布水管3、污廢水布水管閥門4、反沖洗布水管閥門5、氧化劑/臭氧布水管閥門6、總進水閥門7、可拆卸法蘭8、石英反應柱9、36等、排氣閥閥門10、可拆卸排氣閥11、出水閥門12、進水閥門13、進水閥門14、排氣閥閥門15、出水閥16、進水閥17、進水閥18、排氣閥閥門19、出水閥20、進水閥21、進水閥22、排氣閥閥門23、出水閥閥門24、進水閥25、進水閥26、排氣閥閥門27、出水閥28、反沖洗水排水閥門29、反沖洗排水管30、排水管閥門31、排水管32、可升降帶反光紫外燈架33、紫外燈34、柱裝置連接金屬軟管35，取樣口閥門37。
所述的反沖洗布水管1位于柱裝置下方，通過三通管件與柱反應裝置連接，并通過反沖洗布水管閥門5控制反沖洗水的進入，其中反沖洗水可為有機溶劑（如甲醇）或水，便于沖洗吸附材料上的藥物。所述污水布水管2位于柱反應裝置下方，通過三通管件與柱反應裝置連接，并通過污廢水布水管閥門4控制污廢水進入，其中污廢水可以為制藥廢水、重金屬廢水等。所述氧化劑/臭氧布水管位于柱反應裝置下方，通過三通管件與柱反應裝置連接，用氧化劑/臭氧布水管閥門6控制氧化劑進入，其中氧化劑可以為過硫酸鹽、臭氧、高鐵酸鹽溶液等。所述總進水閥位于柱反應裝置下方，位于污廢水布水管閥門4、反沖洗布水管閥門5、氧化劑/臭氧布水管閥門6所連接柱反應裝置三通管件上方，用于控制所有進入柱反應裝置液體或氣體的進入。所述可拆卸法蘭8位于柱反應裝置的兩端，用于固定及連通柱反應裝置與入水管。所述的石英反應柱9被兩端可拆卸法蘭固定，柱內兩端用石英砂和脫脂棉作為承托層進行填充，防止吸附劑漏出，同時均勻混合進水物質，柱中可填充生物炭、活性炭、沸石等吸附劑，或不進行填充作為其他工藝的反應裝置。所述的可拆卸排氣閥11位于柱反應裝置的上方，通過三通管件與柱反應裝置連接，并使用排氣閥閥門10控制通道開關。所述的出水閥門12位于柱反應裝置上方，通過三通管件與柱反應裝置連接，用于控制出水流量。所述的柱裝置連接金屬軟管35位于兩個柱反應裝置之間，用于輸送出水液體，兩端與出水閥門12和進水閥門13連接。所述的取樣口閥門位于柱裝置連接金屬軟管35末端，位于進水閥門之前，打開后，對處理后的水樣進行監測分析。所述的進水閥門13位于柱反應裝置36下方，通過三通管件與柱反應裝置36連接，用于控制下一柱反應裝置的進水。所述的進水閥門14位于柱反應裝置下方，通過三通管件與柱反應裝置36相連，其下方可根據污水水質要求，強化原有工藝或接入其他工藝，如過硫酸鹽、臭氧等。其余閥門管件與上述相同。出水閥門28與末端柱反應裝置通三通管件相連。所述反沖洗排水管30、排水管32分別用三通管件與出水閥門28連接，并使用反沖洗水排水閥門29、排水管閥門31控制出水。所述的可升降帶反光紫外燈架33位于排水管30、32和進水管1、2、3之間，用于固定內部的紫外燈管，并予以反光和保護柱反應裝置作用。所述的紫外燈34位于可升降帶反光紫外燈架33內部，等距分布，可與燈架同時升降，便于維修與更換。
進一步地，可拆卸法蘭8中間，有硅膠密封墊，防止漏液。
進一步地，承托層與吸附劑填充層通過防腐蝕微孔板隔斷，承托層中，不同填充材料之間使用防腐蝕微孔板隔斷。承托層填充材料與法蘭口之間采用防腐蝕微孔板隔斷，防止填充材料漏出。
進一步地，石英反應柱9采用厚度為3mm的透明石英管。
進一步地，柱裝置連接金屬軟管35采用高強度防腐蝕可活動金屬軟管，便于拆卸活動。
進一步地，所有閥門均可通過發送信號控制其啟閉。
進一步地，所有紫外燈管34均可通過調節功率大小來控制光照強度，且都為圓柱形，燈管沿著燈架內壁垂直布置，以保證紫外燈光均勻分布。
進一步地，進水閥14、18、22、26均可以單獨進行控制。
進一步地，更換可拆卸排氣閥后，可以對相應工藝出水水質進行監測分析。
（發明人：朱駿馳;肖費雨;查文博;王梓蔚）
