公布日：2023.12.05

申請日：2020.12.16

分類號：C02F1/04(2006.01)I;F25B30/02(2006.01)I

摘要

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，包括熱泵機組、濃鹽水蒸發室和水蒸氣冷凝室，熱風蒸發濃鹽水結晶含鹽裝置構成。通過熱泵機組的壓縮機提供高溫、高壓制冷劑熱源，水冷冷凝器作為濃鹽水加熱器，空冷冷凝器作為空氣加熱器，節流裝置將制冷劑輸入蒸發器蒸發吸熱，作為蒸發水蒸氣冷凝的冷源，蒸發吸熱的制冷劑蒸汽輸入壓縮機構成循環。熱泵冷凝裝置至少兩級，一級為對濃鹽水加熱，二級為對空氣加熱，構成對熱泵制冷劑的冷凝；冷凝的熱泵制冷劑，通過節流裝置，進入熱泵蒸發裝置吸熱蒸發；熱泵的蒸發裝置為至少一級，對負壓蒸發的蒸汽進行冷凝；熱泵蒸發裝置吸收水蒸氣熱量，為熱泵提供制冷劑蒸發熱量，使熱泵有高效率的熱循環。

權利要求書

1.一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，包括熱泵機組、含鹽水負壓蒸發濃縮冷凝淡化裝置、熱風蒸發濃鹽水結晶含鹽裝置構成，其特征是：一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置通過熱泵機組的壓縮機提供高溫、高壓制冷劑熱源，水冷冷凝器作為濃鹽水加熱器，空冷冷凝器作為空氣加熱器，節流裝置將制冷劑輸入蒸發器蒸發吸熱，作為蒸發水蒸氣冷凝的冷源，蒸發吸熱的制冷劑蒸汽輸入壓縮機構成循環；熱泵冷凝裝置至少兩級，一級為對濃鹽水加熱，二級為對空氣加熱，構成對熱泵制冷劑的冷凝；冷凝的熱泵制冷劑，通過節流裝置，進入熱泵的蒸發裝置吸熱蒸發；熱泵的蒸發裝置為至少一級，對負壓蒸發的蒸汽進行冷凝；熱泵蒸發裝置吸收水蒸氣熱量，為熱泵提供制冷劑蒸發熱量，使熱泵有高效率的熱循環；濃鹽水是經過除硬處理的，既除去濃鹽水中的暫硬和永硬，使容易結垢的碳酸鈣鹽，以及容易結垢的硫酸鈣鹽、碳酸鎂鹽、提前釋出，轉化成不易結垢的硫酸鈉鹽、硝酸鈉鹽和氯化鈉鹽，使之在濃縮過程中對換熱表面不產生結垢，而即使產生結晶，也可以通過對濃鹽水的稀釋使之溶解脫除；含鹽水負壓蒸發濃縮冷凝淡化裝置，包括通過隔板和收水器相互隔離聯通的濃鹽水蒸發室和水蒸氣冷凝室，或為單獨的兩個腔室，通過管道連通器連通的兩腔室；濃鹽水蒸發室的頂部設有熱濃鹽水噴淋蒸發裝置；濃鹽水蒸發室底部設有濃鹽水匯集池、濃鹽水匯集池上連接濃鹽水排放管和濃鹽水循環出水管，濃鹽水排放管和濃鹽水循環出水管或為同一管接出，通過三通管件分流連接；濃鹽水循環出水管和新補入的鹽水混合，通過濃鹽水循環水泵，泵入水冷冷凝器加熱；加熱的濃鹽水通過管道，與濃鹽水蒸發室頂部的濃鹽水噴淋蒸發裝置連接；輸入到濃鹽水蒸發器內的噴淋裝置中，對濃鹽水進行噴淋蒸發；將濃鹽水蒸發室和水蒸氣冷凝室隔開的收水器，把回收的含鹽水匯流到濃鹽水蒸發室底部的濃鹽水池中；熱泵蒸發器設于水蒸氣冷凝室內，濃鹽水噴淋蒸發產生的水蒸氣，通過收水器收集水霧后，進入熱泵蒸發器冷凝室內，水蒸氣在蒸發器的表面上冷凝，產生冷凝水下流，匯集于熱泵蒸發器冷凝室底部匯水池內，并通過水泵泵出；水蒸氣冷凝室內設有真空抽氣管，通過真空抽氣裝置，實現對水蒸氣冷凝室及濃鹽水蒸發室的抽真空，降低濃鹽水的蒸發溫度；一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置的熱風蒸發濃鹽水結晶含鹽裝置，包括空冷冷凝器、引風扇、濃鹽水噴淋器、濃鹽水撩水器、濃鹽水池、濃鹽水收水器、風囪或引風機構成；濃鹽水蒸發室的濃鹽水排放管，通過水泵與熱風蒸發濃鹽水結晶含鹽裝置的濃鹽水噴淋器連接；引風扇引風通過空冷冷凝器加熱空氣，熱空氣對噴淋和撩水器撩起的濃鹽水蒸發，濃鹽水結晶；撩水噴淋的濃鹽水，因蒸發而濃度變大，最終生成結晶鹽，此鹽可以回收利用；熱泵壓縮機壓縮的高溫高壓制冷劑氣體，導入濃鹽水冷凝器內，對濃鹽水進行加熱，對制冷劑進行高溫段部分的放熱；之后，將制冷劑導入空氣冷凝器，對風扇引風進行加熱，被空氣冷凝器加熱的空氣，進入通過濃鹽水泵連接的噴淋裝置和撩水裝置組成的濃鹽水蒸發池，對濃鹽水進行蒸發，使?jié)恹}水蒸發并結晶；帶鹽水的濕熱空氣經過濃鹽水收水器截流濃鹽水后，經風囪或引風機排入大氣；含有蒸發水蒸氣的濕熱空氣，通過風扇或者通過風囪裝置，使其利用冷熱空氣比重不同進行對流擴散蒸發；熱泵作為熱源，可實現高效節能，對水進行蒸發，實現對濃鹽水的零排放，以防止其因濃鹽水對自然水體造成的鹽堿污染，使其不因濃鹽水而造成土地灌溉鹽堿化，并可最大限度的利用水資源。

2.一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，包括熱泵機組、含鹽水負壓蒸發濃縮冷凝淡化裝置、熱風蒸發濃鹽水結晶含鹽裝置構成，其特征是：一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置通過熱泵機組的壓縮機提供高溫、高壓制冷劑熱源，水冷冷凝器作為濃鹽水加熱器，噴淋水冷凝器作為濃鹽水二次蒸發加熱器，空冷冷凝器作為空氣加熱器，節流裝置將制冷劑輸入蒸發器蒸發吸熱，作為蒸發水蒸氣冷凝的冷源，蒸發吸熱的制冷劑蒸汽輸入壓縮機構成循環；熱泵冷凝裝置為三級，一級對濃鹽水加熱，二級作為對噴淋濃鹽水的二次加熱，三級為對空氣加熱，并實現對熱泵制冷劑的冷凝；冷凝的熱泵制冷劑，通過節流裝置，進入熱泵的蒸發裝置吸熱蒸發；熱泵的蒸發裝置為至少一級，對負壓蒸發的蒸汽進行冷凝，熱泵蒸發裝置吸收水蒸氣熱量，為熱泵提供制冷劑蒸發熱量，使熱泵有高效率的熱循環；濃鹽水是經過除硬處理的，既除去濃鹽水中的暫硬和永硬，使容易結垢的碳酸鈣鹽，以及容易結垢的硫酸鈣鹽、碳酸鎂鹽、提前釋出，轉化成不易結垢的硫酸鈉鹽、硝酸鈉鹽和氯化鈉鹽，使之在濃縮過程中對換熱表面不產生結垢，而即使產生結晶，也可以通過對濃鹽水的稀釋使之溶解脫除；含鹽水負壓蒸發濃縮冷凝淡化裝置，包括通過隔板和收水器相互隔離聯通的濃鹽水蒸發室和水蒸氣冷凝室，或為單獨的兩個腔室，通過管道連通器連通的兩腔室；濃鹽水蒸發室的頂部設有熱濃鹽水噴淋蒸發裝置，室內設有濃鹽水二次加熱蒸發裝置；濃鹽水蒸發室底部設有濃鹽水匯集池、濃鹽水匯集池上連接濃鹽水排放管和濃鹽水循環出水管，濃鹽水排放管和濃鹽水循環出水管或為同一管接出，通過三通管件分流連接；濃鹽水循環出水管和新補入的鹽水混合，通過濃鹽水循環水泵，泵入水冷冷凝器加熱；加熱的濃鹽水通過管道，與濃鹽水蒸發室頂部的濃鹽水噴淋蒸發裝置連接；輸入到濃鹽水蒸發器內的噴淋裝置中，對濃鹽水進行噴淋蒸發；將濃鹽水蒸發室和水蒸氣冷凝室隔開的收水器，把回收的含鹽水匯流到濃鹽水蒸發室底部的濃鹽水池中；熱泵蒸發器設于水蒸氣冷凝室內，濃鹽水噴淋蒸發產生的水蒸氣，通過收水器收集水霧后，進入熱泵蒸發器冷凝室內，水蒸氣在蒸發器的表面上冷凝，產生冷凝水下流，匯集于熱泵蒸發器冷凝室底部匯水池內，并通過水泵泵出；水蒸氣冷凝室內設有真空抽氣管，通過真空抽氣裝置，實現對水蒸氣冷凝室及濃鹽水蒸發室的抽真空，降低濃鹽水的蒸發溫度；一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置的熱風蒸發濃鹽水結晶含鹽裝置，包括空冷冷凝器、引風扇、濃鹽水噴淋器、濃鹽水撩水器、濃鹽水池、濃鹽水收水器、風囪或引風機構成；濃鹽水蒸發室的濃鹽水排放管，通過水泵與熱風蒸發濃鹽水結晶含鹽裝置的濃鹽水噴淋器連接；引風扇引風通過空冷冷凝器加熱空氣，熱空氣對噴淋和撩水器撩起的濃鹽水蒸發，濃鹽水結晶；撩水噴淋的濃鹽水，因蒸發而濃度變大，最終生成結晶鹽，此鹽可以回收利用；熱泵壓縮機壓縮的高溫高壓制冷劑氣體，導入濃鹽水冷凝器內，對濃鹽水進行加熱，對制冷劑進行高溫段部分的放熱；之后，將制冷劑導入二級噴淋濃鹽水冷凝器內，對濃鹽水進行二次加熱蒸發；再將制冷劑導入空氣冷凝器，對風扇引風進行加熱，被空氣冷凝器加熱的空氣，進入通過濃鹽水泵連接的噴淋裝置和撩水裝置組成的濃鹽水蒸發池，對濃鹽水進行蒸發，使?jié)恹}水蒸發并結晶；帶鹽水的濕熱空氣經過濃鹽水收水器截流濃鹽水后，經風囪或引風機排入大氣；含有蒸發水蒸氣的濕熱空氣，通過風扇或者通過風囪裝置，使其利用冷熱空氣比重不同進行對流擴散蒸發；熱泵作為熱源，可實現高效節能，對水進行蒸發，實現對濃鹽水的零排放，以防止其因濃鹽水對自然水體造成的鹽堿污染，使其不因濃鹽水而造成土地灌溉鹽堿化，并可最大限度的利用水資源。

3.根據權利要求1或2所述的一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其特征是：濃鹽水收水器包括折板式，被動風扇式。

4.根據權利要求1或2所述的一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其特征是：濃鹽水撩水器包括槳葉風扇式、旋轉撩水漿輪式。5.根據權利要求1或2所述的一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其特征是：在風囪內或設置引入冷風裝置，冷凝濕空氣中的水蒸氣回收冷凝水。

6.根據權利要求1或2所述的一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其特征是：在風囪內或設置熱泵空氣二級蒸發器，將濕熱空氣中的水蒸氣冷凝并回收冷凝水。7.根據權利要求1或2所述的一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其特征是：濃鹽水是經過化學除硬處理的以鈉鹽為主的濃鹽水，濃鹽水的主要軟化藥品為碳酸鈉。

8.根據權利要求1或2所述的一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其特征是：濃鹽水是經過物理加熱除硬處理的以鈉鹽為主的濃鹽水，濃鹽水的物理除硬是將濃鹽水通過換熱器和末級加熱器，將混合有沙礫磨料的濃鹽水加熱到125攝氏度除硬。

9.根據權利要求1或2所述的一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其特征是：熱泵的蒸發裝置為二級，一級熱泵的蒸發裝置，對負壓蒸發的蒸汽進行冷凝，二級熱泵的蒸發裝置為通過引風機排放的濕熱空氣進行部分冷凝，回收冷凝水。

10.根據權利要求1或2所述的一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其特征是：抽真空裝置包括冷凝水抽水泵與噴射水抽氣器組成的真空泵、水環真空泵、機械真空泵、蒸汽噴射真空泵。

發明內容

為了克服上述現有技術存在的缺陷，本發明提供一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，處理效果好、工藝流程簡單、運行平穩、適用于大部分工業高含鹽水的處理。

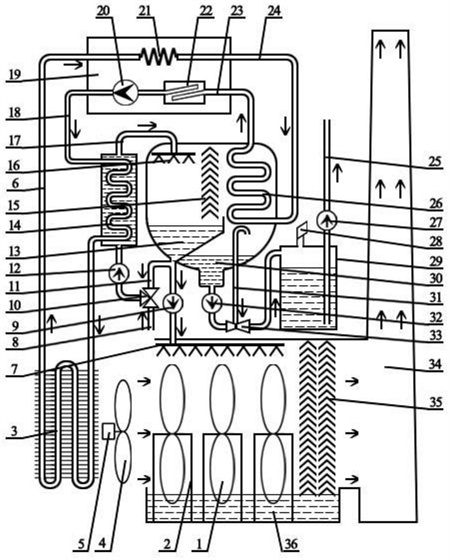

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，包括熱泵機組、含鹽水負壓蒸發濃縮冷凝淡化裝置、熱風蒸發濃鹽水結晶含鹽裝置構成。一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置通過熱泵機組的壓縮機提供高溫、高壓制冷劑熱源，水冷冷凝器作為濃鹽水加熱器，空冷冷凝器作為空氣加熱器，節流裝置將制冷劑輸入蒸發器蒸發吸熱，作為蒸發水蒸氣冷凝的冷源，蒸發吸熱的制冷劑蒸汽輸入壓縮機構成循環。

熱泵冷凝裝置至少兩級，一級為對濃鹽水加熱，二級為對空氣加熱，構成對熱泵制冷劑的冷凝。冷凝的熱泵制冷劑，通過節流裝置，進入熱泵的蒸發裝置吸熱蒸發。熱泵的蒸發裝置為至少一級，對負壓蒸發的蒸汽進行冷凝。熱泵蒸發裝置吸收水蒸氣熱量，為熱泵提供制冷劑蒸發熱量，使熱泵有高效率的熱循環。

濃鹽水是經過除硬處理的，既除去濃鹽水中的暫硬和永硬，使容易結垢的碳酸鈣鹽，以及容易結垢的硫酸鈣鹽、碳酸鎂鹽、提前釋出，轉化成不易結垢的硫酸鈉鹽、硝酸鈉鹽和氯化鈉鹽，使之在濃縮過程中對換熱表面不產生結垢，而即使產生結晶，也可以通過對濃鹽水的稀釋使之溶解脫除。

含鹽水負壓蒸發濃縮冷凝淡化裝置，包括通過隔板和收水器相互隔離聯通的濃鹽水蒸發室和水蒸氣冷凝室，或為單獨的兩個腔室，通過管道連通器連通的兩腔室。濃鹽水蒸發室的頂部設有熱濃鹽水噴淋蒸發裝置。濃鹽水蒸發室底部設有濃鹽水匯集池、濃鹽水匯集池上連接濃鹽水排放管和濃鹽水循環出水管，濃鹽水排放管和濃鹽水循環出水管或為同一管接出，通過三通管件分流連接。

濃鹽水循環出水管和新補入的鹽水混合，通過濃鹽水循環水泵，泵入水冷冷凝器加熱。加熱的濃鹽水通過管道，與濃鹽水蒸發室頂部的濃鹽水噴淋蒸發裝置連接。輸入到濃鹽水蒸發器內的噴淋裝置中，對濃鹽水進行噴淋蒸發。

將濃鹽水蒸發室和水蒸氣冷凝室隔開的收水器，把回收的含鹽水匯流到濃鹽水蒸發室底部的濃鹽水池中。熱泵蒸發器設于水蒸氣冷凝室內，濃鹽水噴淋蒸發產生的水蒸氣，通過收水器收集水霧后，進入熱泵蒸發器冷凝室內，水蒸氣在蒸發器的表面上冷凝，產生冷凝水下流，匯集于熱泵蒸發器冷凝室底部匯水池內，并通過水泵泵出。

水蒸氣冷凝室內設有真空抽氣管，通過真空抽氣裝置，實現對水蒸氣冷凝室及濃鹽水蒸發室的抽真空，降低濃鹽水的蒸發溫度。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置的熱風蒸發濃鹽水結晶含鹽裝置，包括空冷冷凝器、引風扇、濃鹽水噴淋器、濃鹽水撩水器、濃鹽水池、濃鹽水收水器、風囪或引風機構成。濃鹽水蒸發室的濃鹽水排放管，通過水泵與熱風蒸發濃鹽水結晶含鹽裝置的濃鹽水噴淋器連接。引風扇引風通過空冷冷凝器加熱空氣，熱空氣對噴淋和撩水器撩起的濃鹽水蒸發，濃鹽水結晶。撩水噴淋的濃鹽水，因蒸發而濃度變大，最終生成結晶鹽，此鹽可以回收利用。

熱泵壓縮機壓縮的高溫高壓制冷劑氣體，導入濃鹽水冷凝器內，對濃鹽水進行加熱，對制冷劑進行高溫段部分的放熱。之后，將制冷劑導入空氣冷凝器，對風扇引風進行加熱，被空氣冷凝器加熱的空氣，進入通過濃鹽水泵連接的噴淋裝置和撩水裝置組成的濃鹽水蒸發池，對濃鹽水進行蒸發，使?jié)恹}水蒸發并結晶。帶鹽水的濕熱空氣經過濃鹽水收水器截流濃鹽水后，經風囪或引風機排入大氣。含有蒸發水蒸氣的濕熱空氣，通過風扇或者通過風囪裝置，使其利用冷熱空氣比重不同進行對流擴散蒸發。

熱泵作為熱源，可實現高效節能，對水進行蒸發，實現對濃鹽水的零排放，以防止其因濃鹽水對自然水體造成的鹽堿污染，使其不因濃鹽水而造成土地灌溉鹽堿化，并可最大限度的利用水資源。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，包括熱泵機組、含鹽水負壓蒸發濃縮冷凝淡化裝置、熱風蒸發濃鹽水結晶含鹽裝置構成。一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置通過熱泵機組的壓縮機提供高溫、高壓制冷劑熱源，水冷冷凝器作為濃鹽水加熱器，噴淋水冷凝器作為濃鹽水二次蒸發加熱器，空冷冷凝器作為空氣加熱器，節流裝置將制冷劑輸入蒸發器蒸發吸熱，作為蒸發水蒸氣冷凝的冷源，蒸發吸熱的制冷劑蒸汽輸入壓縮機構成循環。

熱泵冷凝裝置為三級，一級對濃鹽水加熱，二級作為對噴淋濃鹽水的二次加熱，三級為對空氣加熱，并實現對熱泵制冷劑的冷凝。冷凝的熱泵制冷劑，通過節流裝置，進入熱泵的蒸發裝置吸熱蒸發。熱泵的蒸發裝置為至少一級，對負壓蒸發的蒸汽進行冷凝，熱泵蒸發裝置吸收水蒸氣熱量，為熱泵提供制冷劑蒸發熱量，使熱泵有高效率的熱循環。

濃鹽水是經過除硬處理的，既除去濃鹽水中的暫硬和永硬，使容易結垢的碳酸鈣鹽，以及容易結垢的硫酸鈣鹽、碳酸鎂鹽、提前釋出，轉化成不易結垢的硫酸鈉鹽、硝酸鈉鹽和氯化鈉鹽，使之在濃縮過程中對換熱表面不產生結垢，而即使產生結晶，也可以通過對濃鹽水的稀釋使之溶解脫除。

含鹽水負壓蒸發濃縮冷凝淡化裝置，包括通過隔板和收水器相互隔離聯通的濃鹽水蒸發室和水蒸氣冷凝室，或為單獨的兩個腔室，通過管道連通器連通的兩腔室。濃鹽水蒸發室的頂部設有熱濃鹽水噴淋蒸發裝置，室內設有濃鹽水二次加熱蒸發裝置。濃鹽水蒸發室底部設有濃鹽水匯集池、濃鹽水匯集池上連接濃鹽水排放管和濃鹽水循環出水管，濃鹽水排放管和濃鹽水循環出水管或為同一管接出，通過三通管件分流連接。

濃鹽水循環出水管和新補入的鹽水混合，通過濃鹽水循環水泵，泵入水冷冷凝器加熱。加熱的濃鹽水通過管道，與濃鹽水蒸發室頂部的濃鹽水噴淋蒸發裝置連接。輸入到濃鹽水蒸發器內的噴淋裝置中，對濃鹽水進行噴淋蒸發。

將濃鹽水蒸發室和水蒸氣冷凝室隔開的收水器，把回收的含鹽水匯流到濃鹽水蒸發室底部的濃鹽水池中。熱泵蒸發器設于水蒸氣冷凝室內，濃鹽水噴淋蒸發產生的水蒸氣，通過收水器收集水霧后，進入熱泵蒸發器冷凝室內，水蒸氣在蒸發器的表面上冷凝，產生冷凝水下流，匯集于熱泵蒸發器冷凝室底部匯水池內，并通過水泵泵出。

水蒸氣冷凝室內設有真空抽氣管，通過真空抽氣裝置，實現對水蒸氣冷凝室及濃鹽水蒸發室的抽真空，降低濃鹽水的蒸發溫度。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置的熱風蒸發濃鹽水結晶含鹽裝置，包括空冷冷凝器、引風扇、濃鹽水噴淋器、濃鹽水撩水器、濃鹽水池、濃鹽水收水器、風囪或引風機構成。濃鹽水蒸發室的濃鹽水排放管，通過水泵與熱風蒸發濃鹽水結晶含鹽裝置的濃鹽水噴淋器連接。引風扇引風通過空冷冷凝器加熱空氣，熱空氣對噴淋和撩水器撩起的濃鹽水蒸發，濃鹽水結晶。撩水噴淋的濃鹽水，因蒸發而濃度變大，最終生成結晶鹽，此鹽可以回收利用。

熱泵壓縮機壓縮的高溫高壓制冷劑氣體，導入濃鹽水冷凝器內，對濃鹽水進行加熱，對制冷劑進行高溫段部分的放熱。之后，將制冷劑導入二級噴淋濃鹽水冷凝器內，對濃鹽水進行二次加熱蒸發。再將制冷劑導入空氣冷凝器，對風扇引風進行加熱，被空氣冷凝器加熱的空氣，進入通過濃鹽水泵連接的噴淋裝置和撩水裝置組成的濃鹽水蒸發池，對濃鹽水進行蒸發，使?jié)恹}水蒸發并結晶。帶鹽水的濕熱空氣經過濃鹽水收水器截流濃鹽水后，經風囪或引風機排入大氣。含有蒸發水蒸氣的濕熱空氣，通過風扇或者通過風囪裝置，使其利用冷熱空氣比重不同進行對流擴散蒸發。

熱泵作為熱源，可實現高效節能，對水進行蒸發，實現對濃鹽水的零排放，以防止其因濃鹽水對自然水體造成的鹽堿污染，使其不因濃鹽水而造成土地灌溉鹽堿化，并可最大限度的利用水資源。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其濃鹽水收水器包括折板式，被動風扇式。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其濃鹽水撩水器包括槳葉風扇式、旋轉撩水漿輪式。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其在風囪內或設置引入冷風裝置，冷凝濕空氣中的水蒸氣回收冷凝水。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其在風囪內或設置熱泵空氣二級蒸發器，將濕熱空氣中的水蒸氣冷凝并回收冷凝水。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其濃鹽水是經過化學除硬處理的以鈉鹽為主的濃鹽水，濃鹽水的主要軟化藥品為碳酸鈉。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其濃鹽水是經過物理加熱除硬處理的以鈉鹽為主的濃鹽水，濃鹽水的物理除硬是將濃鹽水通過換熱器和末級加熱器，將混合有沙礫磨料的濃鹽水加熱到125攝氏度除硬。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其熱泵的蒸發裝置為二級，一級熱泵的蒸發裝置，對負壓蒸發的蒸汽進行冷凝，二級熱泵的蒸發裝置為通過引風機排放的濕熱空氣進行部分冷凝，回收冷凝水。

一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，其抽真空裝置包括冷凝水抽水泵與噴射水抽氣器組成的真空泵、水環真空泵、機械真空泵、蒸汽噴射真空泵。

本發明的有益效果是：一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置，利用熱泵的高能效比，實現對濃鹽水的濃縮、制取冷凝水、對高含鹽廢水濃縮結晶，實現濃鹽水的零排放，最大限度的回收了水資源，而且最大限度的利用了低谷電。一種通過熱泵將高含鹽廢水濃縮結晶含鹽淡化水處理裝置性能可靠，能效高，高含鹽廢水利用率高。

（發明人：徐寶安）
