公布日：2024.06.25

申請日：2022.12.23

分類號：A47L11/40(2006.01)I;A47L11/30(2006.01)I

摘要

本專利公開了一種自封污水蓋組件及水箱，水箱包括殼體和污水蓋組件，所述殼體包括至少一個容納腔和開口，所述開口與一個容納腔相連通，所述污水蓋組件密封蓋合于開口上；污水蓋組件包括端蓋主體和端蓋調節件；所述端蓋主體上開設有污水口，所述端蓋調節件活動連接于端蓋主體上，所述端蓋調節件上設置有通孔和遮擋部，所述端蓋調節件被配置得能夠旋轉調節使通孔與污水口相對應或遮擋部與污水口相對應。污水蓋組件設計巧妙、結構簡單、裝配方便、制造成本低、密封性好，設置端蓋調節件和固緊部件，既能夠?qū)崿F(xiàn)污水口敞開或關閉，又能實現設置有該污水該組件的水箱的拆卸和安裝，且上述功能聯動設計，使得結構和操作均能極簡化。

權利要求書

1.一種自封污水蓋組件，其特征在于，包括端蓋主體(80)和端蓋調節件；所述端蓋主體(80)上開設有污水口(801)，所述端蓋調節件活動連接于端蓋主體(80)上，所述端蓋調節件上設置有通孔(831)和遮擋部(832)，所述端蓋調節件被配置得能夠旋轉調節使通孔(831)與污水口(801)相對應或遮擋部(832)與污水口(801)相對應。

2.根據權利要求1所述的污水蓋組件，其特征在于，所述端蓋調節件上設置有與清潔設備連接的固緊部件，設置有污水蓋組件的水箱通過固緊部件安裝于清潔設備上時，所述端蓋調節件上的通孔(831)與污水口(801)相對應；設置有污水蓋組件的水箱通過固緊部件自清潔設備上分離時，所述端蓋調節件上的遮擋部(832)與污水口(801)相對應。

3.根據權利要求1所述的污水蓋組件，其特征在于，所述端蓋主體(80)上設置有第一調節結構，所述端蓋調節件上設置有與第一調節結構相配合的第二調節結構，所述端蓋調節件能夠旋轉調節使通孔(831)與污水口(801)相對應或遮擋部(832)與污水口(801)相對應。

4.根據權利要求3所述的污水蓋組件，其特征在于，第一調節結構包括第一卡扣槽(821)和第二卡扣槽(822)，第二調節結構包括卡扣塊(833)；或第一調節結構包括卡扣塊(833)，第二調節結構包括第一卡扣槽(821)和第二卡扣槽(822)；當端蓋調節件旋轉至通孔(831)與污水口(801)相對應時，卡扣塊(833)卡扣于第一卡扣槽內；當端蓋調節件旋轉至遮擋部(832)與污水口(801)相對應時，卡扣塊卡扣于第二卡扣槽內。

5.根據權利要求3所述的污水蓋組件，其特征在于，還包括至少一個限位結構，限位結構包括擋條(871)、第一止擋塊(854)和第二止擋塊(855)，擋條(871)設置于內蓋(81)上，第一止擋塊(854)和第二止擋塊(855)均設置于調節閥(85)上，所述第二限位結構與第一限位結構相配合，所述端蓋調節件能夠通過第一限位結構和第二限位結構的配合來調節其旋轉的角度。

6.根據權利要求5任一項所述的污水蓋組件，其特征在于，所述端蓋主體上設置有第一限止塊(811)和第二限止塊(812)，所述端蓋調節件上設置有凸起塊(835)，當端蓋調節件旋轉至通孔(831)與污水口(801)相對應時，第一限止塊(811)與凸起塊(835)靠近第一限止塊(811)的一端相抵觸；或當遮擋部(832)與污水口(801)相對應時，第二限止塊(812)與凸起塊(835)靠近第二限止塊(812)的一端相抵觸。

7.根據權利要求1所述的污水蓋組件，其特征在于，所述端蓋主體上設置有環形密封槽(802)，環形密封槽(802)繞設于污水口外側，環形密封槽(802)內固定容置有密封圈(803)。

8.根據權利要求1所述的污水蓋組件，其特征在于，所述端蓋調節件上設有安裝槽(836)和安裝片(837)，所述固緊部件為安裝片(837)，所述安裝片(837)伸入至安裝槽(836)內或設置于安裝槽(836)上方，所述安裝片(837)的外徑小于安裝槽(836)內徑。

9.根據權利要求1所述的污水蓋組件，其特征在于，所述端蓋主體的端口為圓形，所述端蓋主體上設置有與水箱密封連接的圓形污水蓋密封圈。

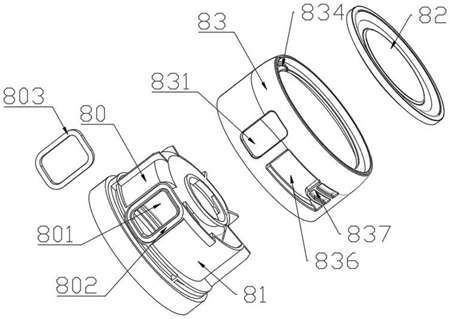

10.根據權利要求9所述的污水蓋組件，其特征在于，所述端蓋主體(80)包括內蓋(81)和外蓋(82)，所述端蓋調節件置于內蓋(81)和外蓋(82)之間，所述端蓋調節件活動套設于內蓋(81)上，所述外蓋(85)穿過端蓋調節件固定連接于內蓋(81)上。

11.根據權利要求3所述的污水蓋組件，其特征在于，所述第一卡扣槽和第二卡扣槽均設置于外蓋(82)上；和/或所述端蓋調節件上設置有彈片，卡扣塊設置于彈片上；和/或所述端蓋調節件為旋蓋(83)。

12.一種水箱，其特征在于，包括殼體(70)和如權利要求1-11任一項所述的污水蓋組件，所述殼體(70)包括至少一個容納腔和開口，所述開口與一個容納腔相連通，所述污水蓋組件密封蓋合于開口上。

發明內容

本專利的目的在于至少解決現有技術中存在的技術問題之一，本專利提供一種自封污水該組件及水箱，該方案設計巧妙、結構簡單、裝配方便、制造成本低、密封性好，設置端蓋調節件和固緊部件，既能夠?qū)崿F(xiàn)污水口敞開或關閉，又能實現設置有該污水該組件的水箱的拆卸和安裝，且上述功能聯動設計，使得結構和操作均能極簡化。具體技術方案如下所述：

一方面，本專利提供一種自封污水蓋組件，其特征在于，包括端蓋主體和端蓋調節件；

所述端蓋主體上開設有污水口，所述端蓋調節件活動連接于端蓋主體上，所述端蓋調節件上設置有通孔和遮擋部，所述端蓋調節件被配置得能夠旋轉調節使通孔與污水口相對應或遮擋部與污水口相對應。

作為本專利所述的污水蓋組件的一種優選方案，所述端蓋調節件上設置有與清潔設備連接的固緊部件，設置有污水蓋組件的水箱通過固緊部件安裝于清潔設備上時，所述端蓋調節件上的通孔與污水口相對應；設置有污水蓋組件的水箱通過固緊部件自清潔設備上分離時，所述端蓋調節件上的遮擋部與污水口相對應。

作為本專利所述的污水蓋組件的一種優選方案，所述端蓋主體上設置有第一調節結構，所述端蓋調節件上設置有與第一調節結構相配合的第二調節結構，所述端蓋調節件能夠旋轉調節使通孔與污水口相對應或遮擋部與污水口相對應。

作為本專利所述的污水蓋組件的一種優選方案，第一調節結構包括第一卡扣槽和第二卡扣槽，第二調節結構包括卡扣塊；或

第一調節結構包括卡扣塊，第二調節結構包括第一卡扣槽和第二卡扣槽；

當端蓋調節件旋轉至通孔與污水口相對應時，卡扣塊卡扣于第一卡扣槽內；當端蓋調節件旋轉至遮擋部與污水口相對應時，卡扣塊卡扣于第二卡扣槽內。

作為本專利所述的污水蓋組件的一種優選方案，還包括至少一個限位結構，限位結構包括擋條、第一止擋塊和第二止擋塊，擋條設置于內蓋上，第一止擋塊和第二止擋塊均設置于調節閥上；所述第二限位結構與第一限位結構相配合，所述端蓋調節件能夠通過第一限位結構和第二限位結構的配合來調節其旋轉的角度。

作為本專利所述的污水蓋組件的一種優選方案，所述端蓋主體上設置有第一限止塊和第二限止塊，所述端蓋調節件上設置有凸起塊，當端蓋調節件旋轉至通孔與污水口相對應時，第一限止塊與凸起塊靠近第一限止塊的一端相抵觸；或

當遮擋部與污水口相對應時，第二限止塊與凸起塊靠近第二限止塊的一端相抵觸。

作為本專利所述的污水蓋組件的一種優選方案，所述端蓋主體上設置有環形密封槽，環形密封槽繞設于污水口外側，環形密封槽內固定容置有密封圈。

作為本專利所述的污水蓋組件的一種優選方案，所述端蓋調節件上設有安裝槽和安裝片，所述固緊部件為安裝片，所述安裝片伸入至安裝槽內或設置于安裝槽上方，所述安裝片的外徑小于安裝槽內徑。

作為本專利所述的污水蓋組件的一種優選方案，所述端蓋主體的端口為圓形，所述端蓋主體上設置有與水箱密封連接的圓形的污水蓋密封圈。

作為本專利所述的污水蓋組件的一種優選方案，所述端蓋主體包括內蓋和外蓋，所述端蓋調節件置于內蓋和外蓋之間，所述端蓋調節件活動套設于內蓋上，所述外蓋穿過端蓋調節件固定連接于內蓋上。

作為本專利所述的污水蓋組件的一種優選方案，所述第一卡扣槽和第二卡扣槽均設置于外蓋上；和/或

所述端蓋調節件上設置有彈片，卡扣塊設置于彈片上；和/或

所述端蓋調節件為旋蓋。

另一方面，本專利提供一種水箱，包括殼體和如上述技術方案所述的污水蓋組件，所述殼體包括至少一個容納腔和開口，所述開口與一個容納腔相連通，所述污水蓋組件密封蓋合于開口上。

與現有技術相比，本專利所述的技術方案至少具有如下一個或多個有益效果：

本專利污水蓋組件設計結構緊湊、零部件使用較少，裝配方便，操作方便快捷，外形美觀。

污水蓋組件可用于蓋合液體罐，尤其用于清潔裝置的污水箱，其設置的污水口可調節開閉。使用時污水口敞開，污水污物通過污水口存儲于污水箱內；拆卸傾倒污水箱內的污水污物時，調節閥及調節鈕能夠調節污水口至閉合狀態，避免污水污物漏灑，給清潔設備的清潔維護帶來很多麻煩。

同時更為巧妙的是，調節閥設計巧妙，通過旋轉調節閥，既能夠調節污水口的敞開與閉合，同時還能使污水蓋組件安裝于設備上或從設備上拆卸。具體地，旋轉端蓋調節件，污水蓋組件安裝于設備上時，污水口處于敞開狀態，反向旋轉端蓋調節件，污水蓋組件從設備上取出，與此同時端蓋調節件的遮擋部也密封遮擋污水口，使污水口處于閉合狀態。

設置調節結構，能夠調節并定位污水口處于敞開或閉合狀態。

設置的固緊部件，在調節結構的調節下，能夠通過安裝部件將端蓋組件安裝于設備上或從設備上拆下。水箱通過固緊部件卡合于設備主體上時，污水腔的污水口同時打開并與排污口相連通，裝配方便。

設置限位結構，限制端蓋調節件旋轉的角度，避免用戶操作不慎，用力過猛擰壞污水蓋組件。

水箱內同時設置容納污水污物的污水腔和容納清水的清水腔，構成清潔設備用水箱，方便清洗污水腔和清水腔、更換或補充清水，同時占用體積小，便于清潔設備小型化、輕便化。水箱設置調節結構和固緊部件，通過調節結構既能夠?qū)崿F(xiàn)污水腔開閉，又能夠?qū)崿F(xiàn)水箱安裝于設備上或從設備上拆卸，設計結構巧妙，操作簡單。清水腔通過彈性件和密封塊的設置，使得水箱安裝于清潔設備上時，清水腔的輸送孔與清潔設備相連通，水箱自清潔設備上拆卸后，在彈性件的作用下密封塊能夠密封輸送孔，避免清水腔內清水出現灑漏。
