公布日：2023.12.22
申請日：2023.02.21
分類號：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種污泥處理成套設備，涉及污泥處理技術領域，包括脫水機構、烘干機構，該裝置工作時通過進料口將污泥連續不斷的送入脫水筒體內部，在第一活塞和多個第二活塞的相互配合下能夠?qū)⑽勰嘀械乃謹D出，脫水結構簡單，也便于后期設備維護，此外該設備底部設置的振床可在脫水結束后將脫水筒體內部的泥餅振動下來，高效快速，該裝置脫水后的泥餅掉落到輸送箱內部，螺旋葉片能夠?qū)⒄麎K的泥餅打碎成小塊，便于后續泥餅的烘干，泥餅被螺旋葉片輸送至傳送帶上，鼓風機將風箱中的熱風吹入烘箱箱內部，由于泥餅為小塊狀態，在通過烘干箱后從出料口滑落的為干燥狀態下的泥餅顆粒，方便運輸以及后期的再利用。
權利要求書

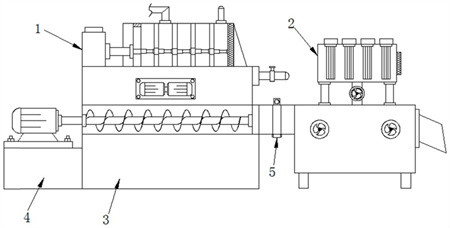

1.一種污泥處理成套設備，其特征在于：包括脫水機構(1)、烘干機構(2)，所述脫水機構(1)的一側固定連接有烘干機構(2)；所述脫水機構(1)包括脫水筒體(101)，所述脫水筒體(101)的內部滑動連接有第一活塞(102)與第二活塞(106)，所述第一活塞(102)的一側固定連接有液壓伸縮桿(104)，所述液壓伸縮桿(104)的一端固定連接有液壓機(105)，所述第一活塞(102)與第二活塞(106)的內部均開設有限位孔(103)，所述限位孔(103)的內部均固定連接有自由伸縮桿(107)，所述第二活塞(106)與自由伸縮桿(107)為交替分布，所述脫水筒體(101)的一端固定連接有濾板(108)，所述濾板(108)的表面開設有若干通孔，所述脫水筒體(101)的底部開設有泥餅出口(128)，所述泥餅出口(128)的底部固定連接有擋板(112)，所述擋板(112)與脫水筒體(101)通過轉軸(113)形成轉動連接結構，所述脫水筒體(101)固定連接在振床(120)的內部，所述振床(120)的下表面固定連接有輸送箱(123)，所述輸送箱(123)的內部轉動連接有傳動軸(124)，所述傳動軸(124)的外壁固定連接有螺旋葉片(125)；所述烘干機構(2)包括烘干箱(201)，所述烘干箱(201)的內部轉動連接有驅動輥(202)與從動輥(203)，所述驅動輥(202)與從動輥(203)的外壁套接有傳送帶(204)，所述傳送帶(204)的一端固定連接有電動馬達(205)，所述傳送帶(204)的正上方固定連接有風板(206)，所述風板(206)的上表面固定連接有風管(208)，所述風管(208)的中部串接有鼓風機(209)，所述鼓風機(209)的上方固定連接有風箱(210)，所述風箱(210)的內部固定連接有加熱塊(211)，且一側壁開設有進風口(212)所述進風口(212)的表面固定連接有防塵網。
2.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述脫水機構(1)的下表面固定連接有支撐座(3)，所述電機座(4)的一側固定連接有電機座(4)。
3.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述脫水筒體(101)的頂部固定連接有進水管(109)，且脫水筒體(101)的一端面固定連接有排水管(111)，所述進水管(109)的一側固定連接有進料管(110)。
4.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述轉軸(113)的一側固定連接有電動伸縮桿(114)，所述電動伸縮桿(114)的上方固定連接有控制器(115)。
5.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述脫水筒體(101)的一側固定連接有儲水箱(116)，所述儲水箱(116)的正面固定連接有出水管(117)，所述出水管(117)的上表面固定連接有水泵(119)，所述進水管(109)的一端與水泵(119)的上表面相連接。
6.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述振床(120)的正面固定有振動電機(121)，且振床(120)的內部?jī)蓚?cè)固定連接有導流板(122)。
7.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述傳動軸(124)的一端固定連接有電動機(126)，所述輸送箱(123)的一端固定連接有第一連接口(127)。
8.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述第二活塞(106)包括第二密封環(1061)，所述第二活塞(106)的頂部開設有連通口(1062)，且第二活塞(106)的表面開設有若干出水孔(1063)，所述出水孔(1063)為環形陣列分布，且出水孔(1063)的內部均固定連接有濾布。
9.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述烘干箱(201)下表面的四個拐角固定連接有支撐腿(214)，且烘干箱(201)的一側壁開設有出料口(216)，所述烘干箱(201)的正面開設有排氣口(217)，所述排氣口(217)的內部轉動連接有風扇(218)，所述風扇(218)由第二電動馬達驅動所述風板(206)的下表面固定連接有若干出風口(207)，所述出風口(207)為矩形陣列分布，所述烘干箱(201)與風箱(210)通過連接柱(213)形成固定連接結構，所述第一連接口(127)與第二連接口(215)通過連接組件(5)形成固定連接結構。
10.根據權利要求1所述的一種污泥處理成套設備，其特征在于：所述連接組件(5)包括第一卡箍(501)與第二卡箍(502)，所述第一卡箍(501)與第二卡箍(502)通過轉軸(504)形成轉動連接結構，且內部均固定連接有密封墊(503)，所述第一卡箍(501)與第二卡箍(502)通過緊固螺栓(505)形成固定連接結構。
發明內容
針對現有技術的不足，本發明提供了一種污泥處理成套設備，解決了傳統污泥處理設備結構復雜、難以清洗、污泥處理效率低的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種污泥處理成套設備，包括脫水機構、烘干機構，所述脫水機構的一側固定連接有烘干機構。
所述脫水機構包括脫水筒體，所述脫水筒體的內部滑動連接有第一活塞與第二活塞，所述第一活塞的一側固定連接有液壓伸縮桿，所述液壓伸縮桿的一端固定連接有液壓機，所述第一活塞與第二活塞的內部均開設有限位孔，所述限位孔的內部均固定連接有自由伸縮桿，所述第二活塞與自由伸縮桿為交替分布，所述脫水筒體的一端固定連接有濾板，所述濾板的表面開設有若干通孔，所述脫水筒體的底部開設有泥餅出口，所述泥餅出口的底部固定連接有擋板，所述擋板與脫水筒體通過轉軸形成轉動連接結構，所述脫水筒體固定連接在振床的內部，所述振床的下表面固定連接有輸送箱，所述輸送箱的內部轉動連接有傳動軸，所述傳動軸的外壁固定連接有螺旋葉片。
所述烘干機構包括烘干箱，所述烘干箱的內部轉動連接有驅動輥與從動輥，所述驅動輥與從動輥的外壁套接有傳送帶，所述傳送帶的一端固定連接有電動馬達，所述傳送帶的正上方固定連接有風板，所述風板的上表面固定連接有風管，所述風管的中部串接有鼓風機，所述鼓風機的上方固定連接有風箱，所述風箱的內部固定連接有加熱塊，且一側壁開設有進風口所述進風口的表面固定連接有防塵網。
進一步的，所述脫水機構的下表面固定連接有支撐座，所述電機座的一側固定連接有電機座。
進一步的，所述脫水筒體的頂部固定連接有進水管，且脫水筒體的一端面固定連接有排水管，所述進水管的一側固定連接有進料管。
進一步的，所述轉軸的一側固定連接有電動伸縮桿，所述電動伸縮桿的上方固定連接有控制器。
進一步的，所述脫水筒體的一側固定連接有儲水箱，所述儲水箱的正面固定連接有出水管，所述出水管的上表面固定連接有水泵，所述進水管的一端與水泵的上表面相連接。
進一步的，所述振床的正面固定有振動電機，且振床的內部?jī)蓚?cè)固定連接有導流板。
進一步的，所述傳動軸的一端固定連接有電動機，所述輸送箱的一端固定連接有第一連接口。
進一步的，所述第二活塞包括第二密封環，所述第二活塞的頂部開設有連通口，且第二活塞的表面開設有若干出水孔，所述出水孔為環形陣列分布，且出水孔的內部均固定連接有濾布。
進一步的，所述烘干箱下表面的四個拐角固定連接有支撐腿，且烘干箱的一側壁開設有出料口，所述烘干箱的正面開設有排氣口，所述排氣口的內部轉動連接有風扇，所述風扇由第二電動馬達驅動所述風板的下表面固定連接有若干出風口，所述出風口為矩形陣列分布，所述烘干箱與風箱通過連接柱形成固定連接結構，所述第一連接口與第二連接口通過連接組件形成固定連接結構。
進一步的，所述連接組件包括第一卡箍與第二卡箍，所述第一卡箍與第二卡箍通過轉軸形成轉動連接結構，且內部均固定連接有密封墊，所述第一卡箍與第二卡箍通過緊固螺栓形成固定連接結構。
有益效果
本發明提供了一種污泥處理成套設備。與現有技術相比具備以下有益效果：
1、一種污泥處理成套設備，該裝置工作時通過進料口將污泥連續不斷的送入脫水筒體內部，且通過連通口將污泥均布到第一活塞和多個第二活塞之間，在第一活塞和多個第二活塞的相互配合下能夠?qū)⑽勰嘀械乃謹D出，脫水結構簡單，方便操作，也便于后期設備維護，此外該設備底部設置的振床可在脫水結束后將脫水筒體內部的泥餅振動下來，高效快速，無需人工去泥，進一步提高了工作效率。
2、一種污泥處理成套設備，該裝置脫水后的泥餅掉落到輸送箱內部，螺旋葉片能夠?qū)⒄麎K的泥餅打碎成小塊，便于后續泥餅的烘干，泥餅被螺旋葉片輸送至傳送帶上，鼓風機將風箱中的熱風吹入烘箱箱內部，由于泥餅為小塊狀態，在通過烘干箱后從出料口滑落的為干燥狀態下的泥餅顆粒，方便運輸以及后期的再利用。
（發明人：張桂珍;孫振宏;王傳軍;王靜榮）
