公布日：2024.06.25
申請日：2024.03.21
分類號：E03F5/22(2006.01)I;G01D21/02(2006.01)I;E03F7/00(2006.01)I;G06F30/20(2020.01)I;G06F18/22(2023.01)I;H04L67/125(2022.01)I
摘要
本發明涉及一種基于數字孿生的一體化污水處理設備泵站監測管理系統，所述監測管理系統包括：泵站地圖采集模塊、泵站數據采集模塊、泵站數據處理模塊、泵站定位預警模塊，通過泵站地圖采集模塊進行泵站地圖繪制；通過泵站數據采集模塊對一體化污水處理設備中泵相關數據進行采集；通過泵站數據處理模塊對采集到的泵運行數據進行處理，對泵站中三臺泵的工作狀態進行評估，并監測設備中三臺泵的異常狀態；通過泵站定位預警模塊對出現異常的一體化污水處理設備泵站位置及異常狀態泵進行定位和報警。本發明實現了多個一體化污水處理設備泵站的監測和管理，提供準確的一體化污水處理設備泵站故障定位，減少了人工和維護成本。
權利要求書
1.一種基于數字孿生的一體化污水處理設備泵站監測管理系統，其特征在于：所述基于數字孿生的一體化污水處理設備泵站監測管理系統包括：泵站地圖采集模塊、泵站數據采集模塊、泵站數據處理模塊、泵站定位預警模塊；泵站地圖采集模塊：通過3D掃描，對一體化污水處理設備泵站現場數據進行掃描，將一體化污水處理設備泵站的整體結構映射至電腦端，并構建一體化污水處理設備泵站的數字孿生模型，同時對一體化污水處理設備泵站位置在泵站地圖上進行標注，并編號1，2，3……n；泵站數據采集模塊：通過運用傳感器設備對泵站中泵的相關數據進行實時采集，將采集到的數據上傳到泵站數據處理模塊103；泵站數據處理模塊：對泵站數據采集模塊102得到的泵站中泵的相關數據進行處理分析，對泵站中三臺泵的工作狀態進行評估，并監測設備中三臺泵的異常狀態；泵站定位預警模塊：對異常狀態的一體化污水處理設備泵站位置及異常狀態泵進行定位，同時進行預警或報警，提醒維護人員進行處理。
2.根據權利要求1所述的基于數字孿生的一體化污水處理設備泵站監測管理系統，其特征在于：所述泵站地圖采集模塊對泵站的分布情況和空間布局進行勘測，在泵站地圖上對泵站設備的位置進行確定并標注，通過泵站地圖實時監測泵站的安全狀況。
3.根據權利要求1所述的基于數字孿生的一體化污水處理設備泵站監測管理系統，其特征在于：每個一體化污水處理設備泵站均包含污水提升泵、硝化液回流泵、污泥回流泵三臺泵，通過傳感器分別對三臺泵的出水口流量、出水口壓力數據進行采集，將采集到的數據上傳到泵站數據處理模塊104；所述傳感器設備是用于檢測和記錄泵站運行狀態和參數的設備，包括流量計、壓力傳感器。
4.根據權利要求1所述的基于數字孿生的一體化污水處理設備泵站監測管理系統，其特征在于：將三臺泵的工作狀態定義為正常、輕微阻塞、嚴重阻塞三種工作狀態，泵站中三種泵的工作狀態判別方案如下：對三臺泵的出水口流量、出水口壓力進行監測，若出水口的流量大于等于額定轉速下理論流量的90％，同時出水口壓力大于等于額定轉速下出水口壓力的90％，判斷泵工作在正常狀態，0.9Q額定＜＜Qout0.9P額定＜＜Pout其中Q額定為額定轉速下理論流量，Qout為泵的出水口流量，Pout為泵的出水口壓力，P額定為額定轉速下泵的理論出口壓力；若出水口的流量位于泵理論流量的70％-90％，或出水口壓力位于額定轉速下出水口壓力的70％-90％，判斷泵工作在輕微阻塞狀態；0.7Q額定＜＜Qout＜0.9Q額定0.7P額定＜＜Pout＜0.9P額定若出水口的流量小于泵理論流量的70％，或出水口壓力小于額定轉速下出水口壓力的70％，判斷泵工作在嚴重阻塞狀態；0.7Q額定＞Qout0.7P額定＞Pout。
5.根據權利要求4所述的基于數字孿生的一體化污水處理設備泵站監測管理系統，其特征在于：泵站定位預警模塊通過人機交互模塊對一體化污水處理設備泵站的位置、各泵站中的泵的工作狀態及重要參數信息進行展示，對特定一體化污水處理設備泵站的啟停進行控制，對處于輕微阻塞狀態的泵進行預警，對處于嚴重阻塞狀態的泵進行報警，同時標注輕微阻塞、嚴重阻塞狀態泵所處一體化污水處理泵站位置及必要的泵參數信息。
6.根據權利要求1所述的基于數字孿生的一體化污水處理設備泵站監測管理系統，其特征在于：界面中含有泵站地圖模塊，可對一體化污水處理設備泵站位置分布情況進行展示，同時對處于輕微阻塞和嚴重阻塞狀態下的一體化污水處理設備泵站使用不同顏色在地圖上進行標注，對工作人員起到預警和報警的作用。
7.根據權利要求3所述的基于數字孿生的一體化污水處理設備泵站監測管理系統，其特征在于：在泵站地圖中可選擇任意一體化污水處理設備泵站，查看其運行數據，所述運行數據包括泵站的當前運行時間、各泵的出水口流量及出水口壓力當前數據及歷史數據，該界面可通過圖表、曲線形式展示數據。
發明內容
針對上述問題，本發明的主要目的在于提供一種實現了多個一體化污水處理設備泵站的監測和管理，提供準確的一體化污水處理設備泵站故障定位，減少了人工和維護成本的基于數字孿生的一體化污水處理設備泵站監測管理系統。

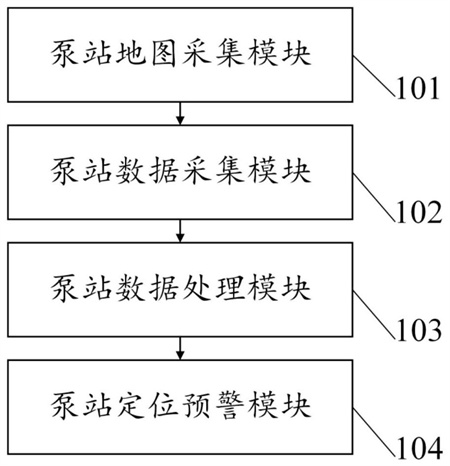

本發明是通過下述技術方案來解決上述技術問題的：一種基于數字孿生的一體化污水處理設備泵站監測管理系統，所述基于數字孿生的一體化污水處理設備泵站監測管理系統包括：泵站地圖采集模塊、泵站數據采集模塊、泵站數據處理模塊、泵站定位預警模塊。
泵站地圖采集模塊：通過3D掃描，對一體化污水處理設備泵站現場數據進行掃描，將一體化污水處理設備泵站的整體結構映射至電腦端，并構建一體化污水處理設備泵站的數字孿生模型，同時對一體化污水處理設備泵站位置在泵站地圖上進行標注，并編號1，2，3……n。
泵站數據采集模塊：通過運用傳感器設備對泵站中泵的相關數據進行實時采集，將采集到的數據上傳到泵站數據處理模塊103。
泵站數據處理模塊：對泵站數據采集模塊102得到的泵站中泵的相關數據進行處理分析，對泵站中三臺泵的工作狀態進行評估，并監測設備中三臺泵的異常狀態。
泵站定位預警模塊：對異常狀態的一體化污水處理設備泵站位置及異常狀態泵進行定位，同時進行預警或報警，提醒維護人員進行處理。
在本發明的具體實施例子中，所述泵站地圖采集模塊對泵站的分布情況和空間布局進行勘測，在泵站地圖上對泵站設備的位置進行確定并標注，通過泵站地圖實時監測泵站的安全狀況。
在本發明的具體實施例子中，每個一體化污水處理設備泵站均包含污水提升泵、硝化液回流泵、污泥回流泵三臺泵，通過傳感器分別對三臺泵的出水口流量、出水口壓力數據進行采集，將采集到的數據上傳到泵站數據處理模塊104；所述傳感器設備是用于檢測和記錄泵站運行狀態和參數的設備，包括流量計、壓力傳感器。
在本發明的具體實施例子中，將三臺泵的工作狀態定義為正常、輕微阻塞、嚴重阻塞三種工作狀態，泵站中三種泵的工作狀態判別方案如下：
對三臺泵的出水口流量、出水口壓力進行監測，若出水口的流量大于等于額定轉速下理論流量的90％，同時出水口壓力大于等于額定轉速下出水口壓力的90％，判斷泵工作在正常狀態，
0.9Q額定＜＜Qout
0.9P額定＜＜Pout
其中Q額定為額定轉速下理論流量，Qout為泵的出水口流量，Pout為泵的出水口壓力，P額定為額定轉速下泵的理論出口壓力；
若出水口的流量位于泵理論流量的70％-90％，或出水口壓力位于額定轉速下出水口壓力的70％-90％，判斷泵工作在輕微阻塞狀態；
0.7Q額定＜＜Qout＜0.9Q額定
0.7P額定＜＜Pout＜0.9P額定
若出水口的流量小于泵理論流量的70％，或出水口壓力小于額定轉速下出水口壓力的70％，判斷泵工作在嚴重阻塞狀態；
0.7Q額定＞Qout
0.7P額定＞Pout。
在本發明的具體實施例子中，泵站定位預警模塊通過人機交互模塊對一體化污水處理設備泵站的位置、各泵站中的泵的工作狀態及重要參數信息進行展示，對特定一體化污水處理設備泵站的啟停進行控制，對處于輕微阻塞狀態的泵進行預警，對處于嚴重阻塞狀態的泵進行報警，同時標注輕微阻塞、嚴重阻塞狀態泵所處一體化污水處理泵站位置及必要的泵參數信息。
在本發明的具體實施例子中，界面中含有泵站地圖模塊，可對一體化污水處理設備泵站位置分布情況進行展示，同時對處于輕微阻塞和嚴重阻塞狀態下的一體化污水處理設備泵站使用不同顏色在地圖上進行標注，對工作人員起到預警和報警的作用。
在本發明的具體實施例子中，在泵站地圖中可選擇任意一體化污水處理設備泵站，查看其運行數據，所述運行數據包括泵站的當前運行時間、各泵的出水口流量及出水口壓力當前數據及歷史數據，該界面可通過圖表、曲線形式展示數據。
本發明的積極進步效果在于：本發明提供的基于數字孿生的一體化污水處理設備泵站監測管理系統，本發明公開了一種基于數字孿生的一體化污水處理設備泵站監測管理系統，首先，利用利用3D掃描技術，對一體化污水處理設備泵站現場數據進行掃描，構建一體化污水處理設備泵站的數字孿生模型，同時對一體化污水處理設備泵站位置在泵站地圖上進行標注；其次，通過運用傳感器設備對泵站中泵的相關數據進行實時采集，將采集到的數據上傳到泵站數據處理模塊；對泵站數據采集模塊得到的泵站中泵的相關數據進行處理分析，對泵站中三臺泵的工作狀態進行評估，并監測設備中三臺泵的異常狀態；對異常狀態的一體化污水處理設備泵站位置及異常狀態泵進行定位，同步進行報警，提醒維修人員進行處理，同時可以通過人機交互模塊，查看特定泵站的運行數據，所述運行數據包括泵站當前運行時間、各泵的出水口流量及出水口壓力當前數據及歷史數據，提供遠程訪問和控制功能，可實現一體化污水處理設備泵站中的泵在線遠程監控，遠程控制泵站中任意一臺泵的啟停，實現多個一體化污水處理設備泵站的在線監測和管理。
（發明人：司喬瑞;尤保健;蘆洪鐘;王俊華;王玉心）
